键盘改键线分离实验教程——TYPE-C接口篇

human_tom · 发表于 2017-3-15 10:15

我是一个机械键盘烧友，看过不少机械键盘，今天来说说键线分离的问题。目前市面上的机械键盘大都还是没有采用键线分离的设计，采用键线分离的目前也基本上是mini USB和micro USB口，我还没见过type-c接口的机械键盘。type-c接口作为目前中高端手机的常见接口，有很多的优势，比如说速度上可以达到USB3.1，支持盲插（正反面都能插）。既然这个接口这么棒，为什么键线分离的时候不采用呢？这是我之前一直在思考的一个问题。

——有的烧友说用type-c改口是“杀鸡用牛刀”，type-c接口用在机械键盘上体现不出速度的优势。
——有的烧友说type-c用在键盘上主要是浪费，因为传输速率的优势和多出来的Pin脚完全是无用的。

是的，以上说的是有道理的。但是目前我最关心的还是一个type-c接口的插拔方便性——支持正反盲插，所以我带着这个问题对这次的键盘改type-c接口展开了DIY改造。

机械键盘的键线分离改造其实不是一个很复杂的问题，有点中学物理知识的小伙伴就能了解了，这是一个简单的电路问题。只要注意好连接PCB板的5PIN线到USB接口的4路线路就OK了。对热插拔有兴趣的小伙伴可以继续往下看。

一、连接键盘PCB板的5PIN接口线序

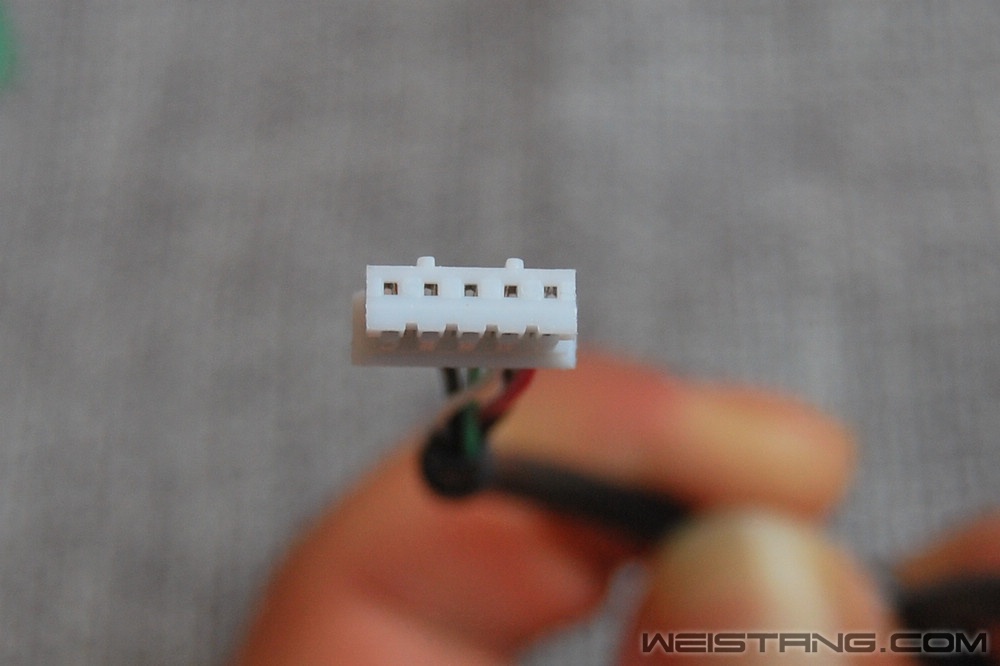

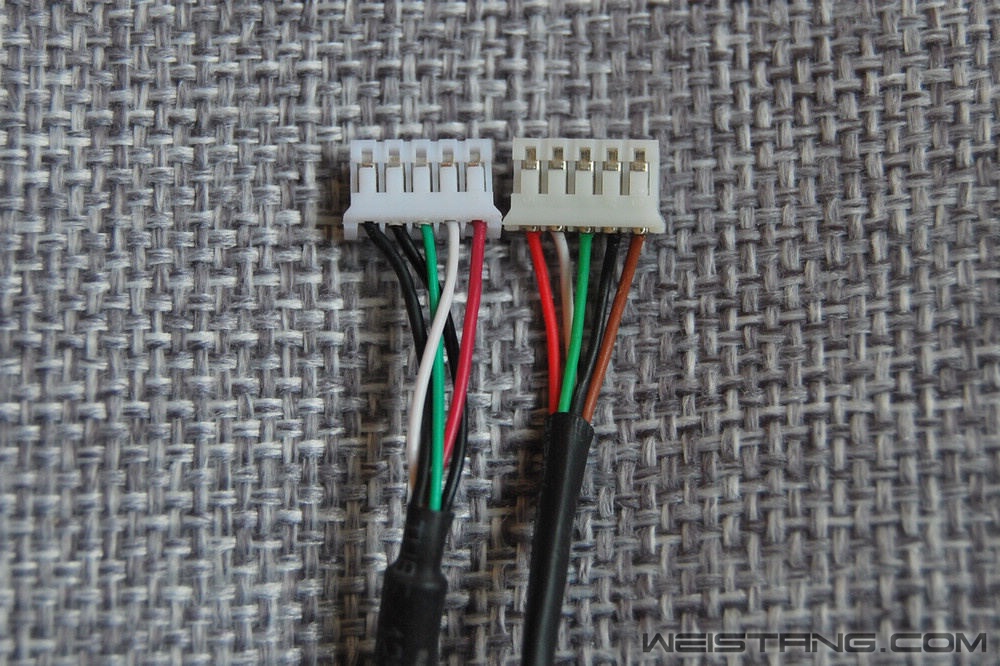

我拆解过不少的机械键盘，机械键盘的USB连接线和PCB板结构基本上都是这个5PIN电子线接口，但是，值得注意的是，不同的机械键盘5PIN口线序是不同的，如下图，分别是不同的机械键盘原装数据线5PIN口，线序是不同的。

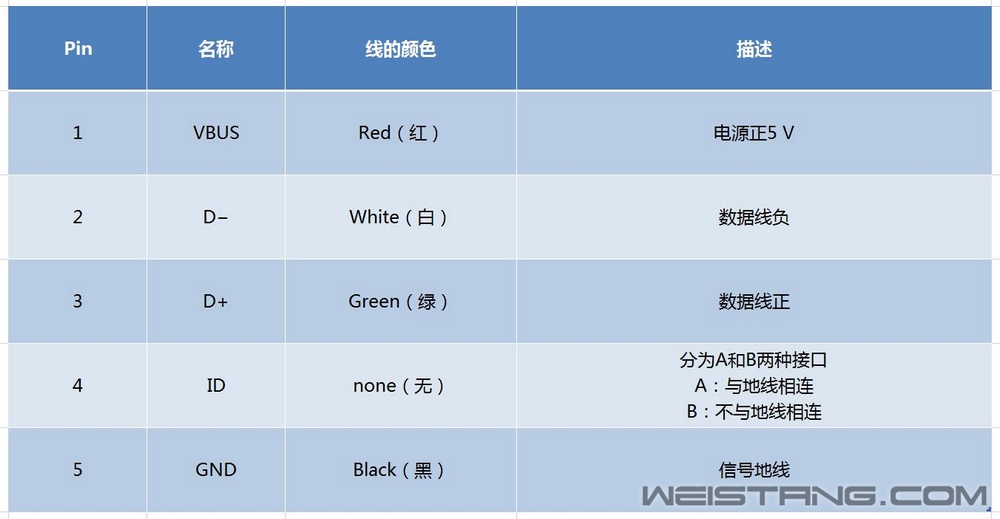

上面说到的线序，不得不提下，每根线的作用，如下表，可以看到重要的红色和黑色电源正极和信号地线（我理解为零线，不知是否正确），这两根线组成了供电回路。白色和绿色线组成了数据传输线，负责键盘指令数据传输。

这个5PIN接口是一个防呆设计的接口，所以在对键盘进行键线分离之前，一定要对原来的5PIN线认真观察，确定好线序。

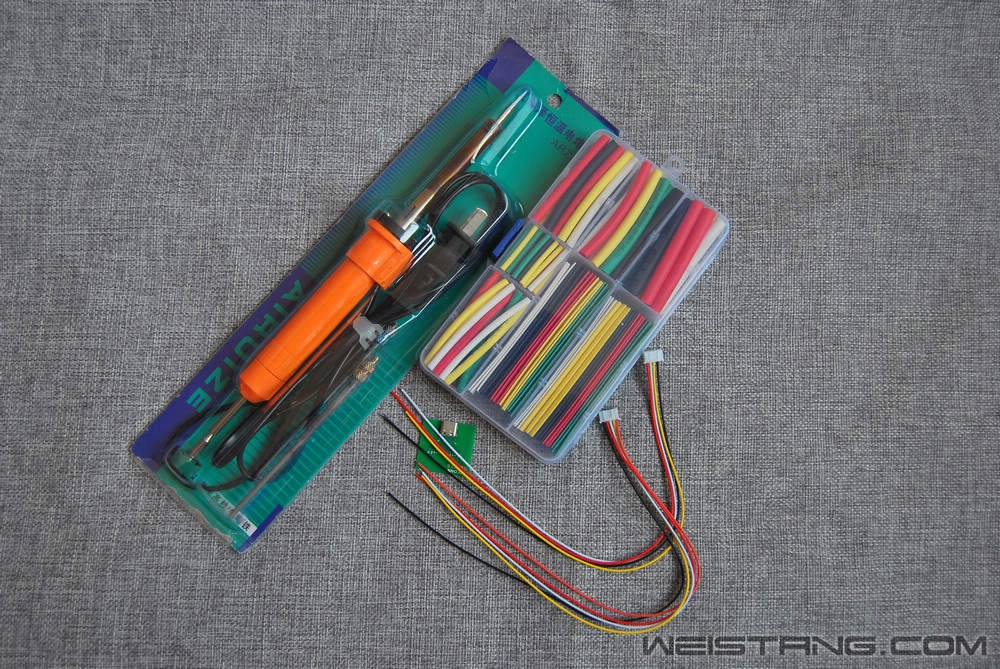

这边是深水宝买来的5PIN电子线，很便宜，10元内能买10根包邮。

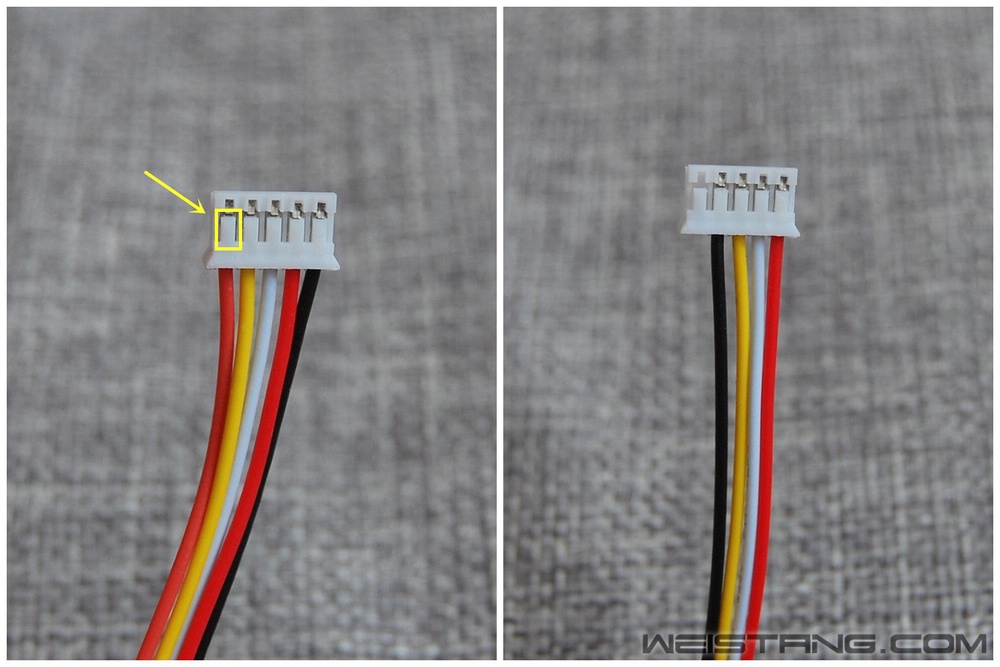

左边是买来的5PIN线原来的线序，右边是改变线序后的状态。你们可能要问如何改变线序，很简单，用尖锐的针翘起下图黄色框中的塑料卡子，就能取出线针。细心的小伙伴发现右图只有4根线了，上面的表格中已经看到，PIN4就是那个空插口，索性不用了，不用去管他。

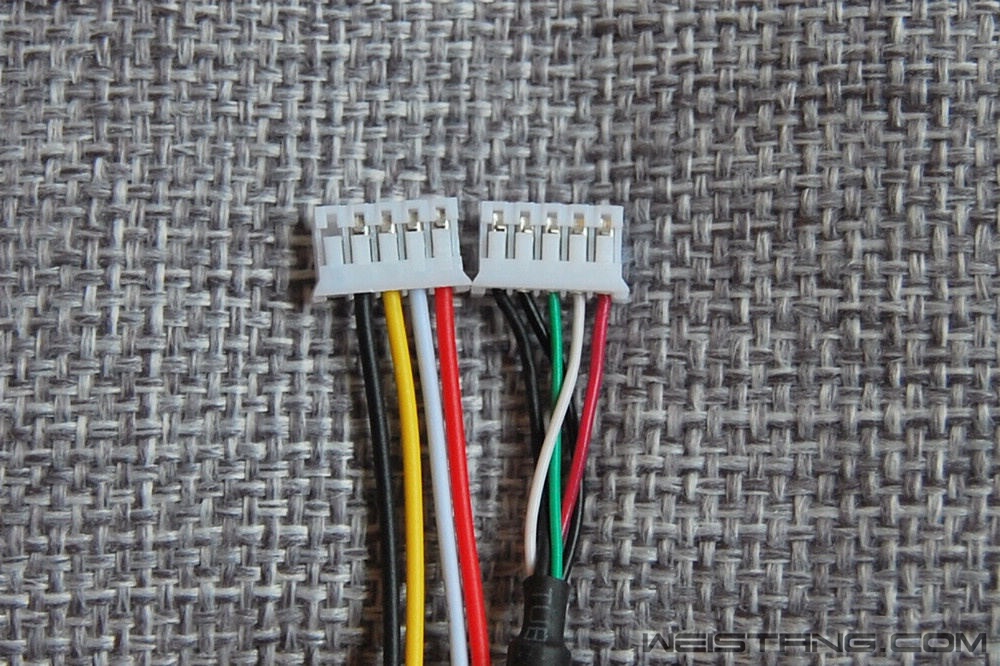

这边上个对比图，左边是改造后的5PIN替换线，右边是原装的数据线，确认下线序OK，等待下一步的焊接改造。

二、连接插拔母座的PCB板针脚认知

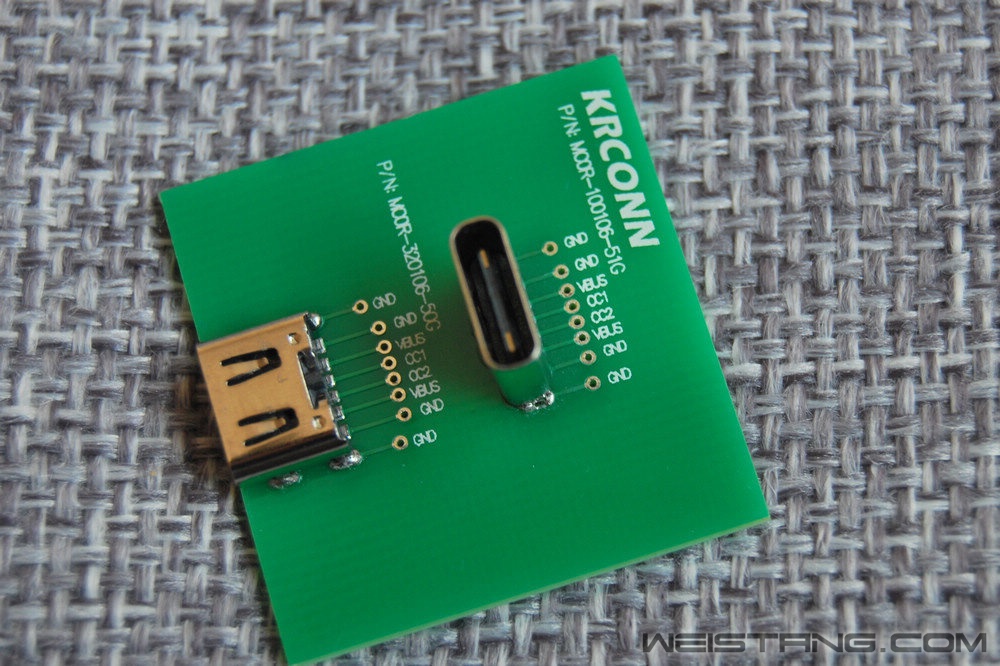

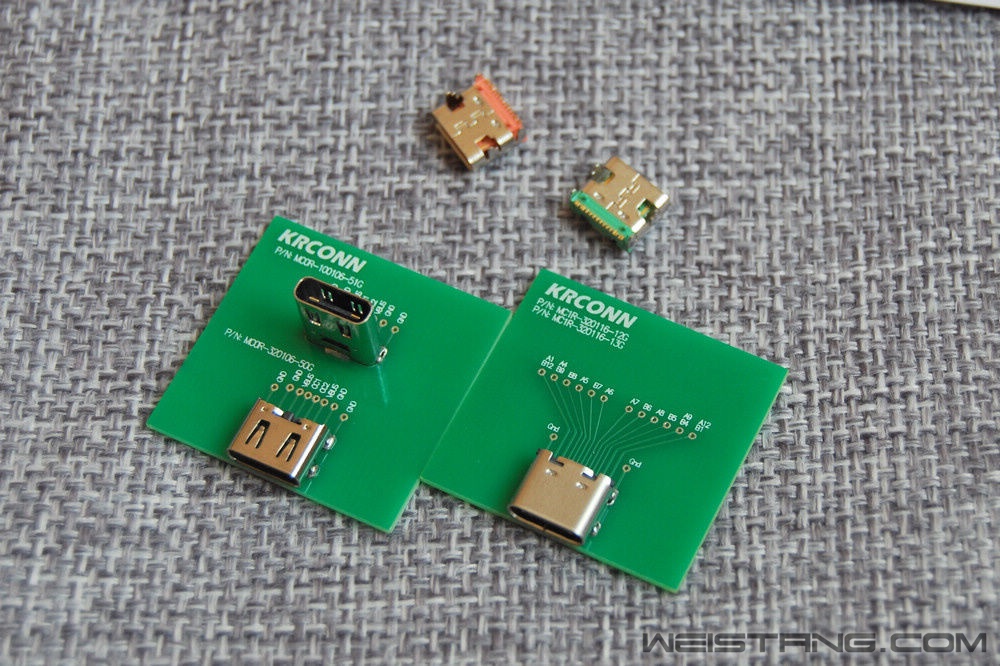

这是我入手的2种type-c母座。有一些不同。

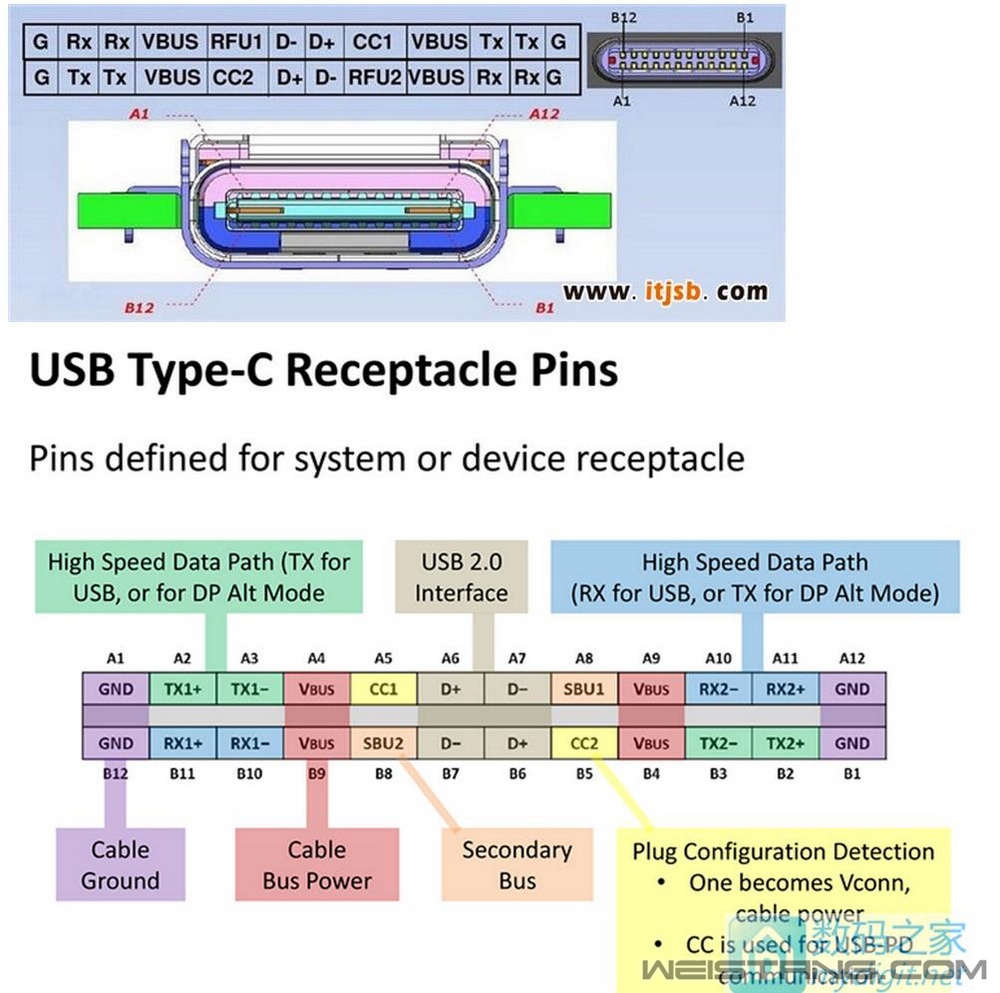

先上一张type-c的针脚图，我们要找出VBUS、GND、D+、D-这四个针脚口。根据示意图，我们找到了对应的A4，A1，A6，A7口，OK，待会焊接就是找着几个口！

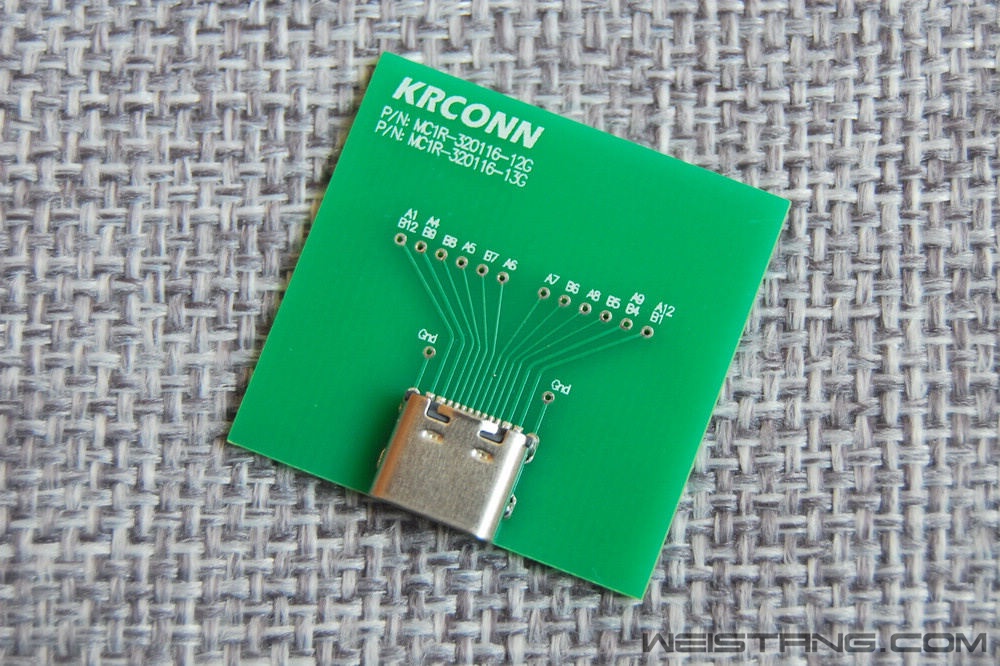

这是第一种type-c母座PCB板，可以找到上述的四个数据口。

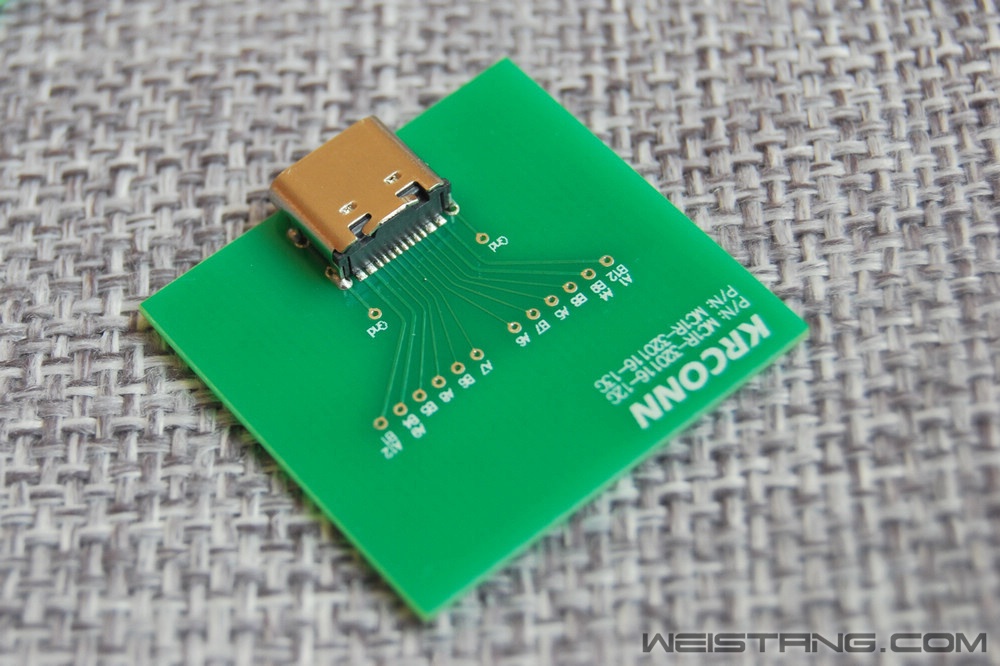

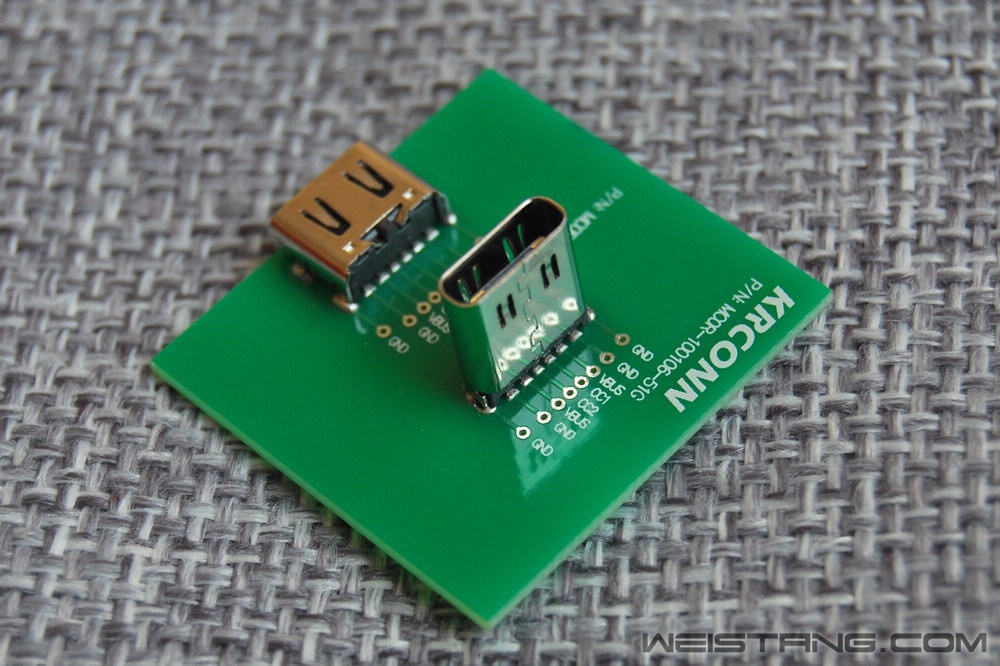

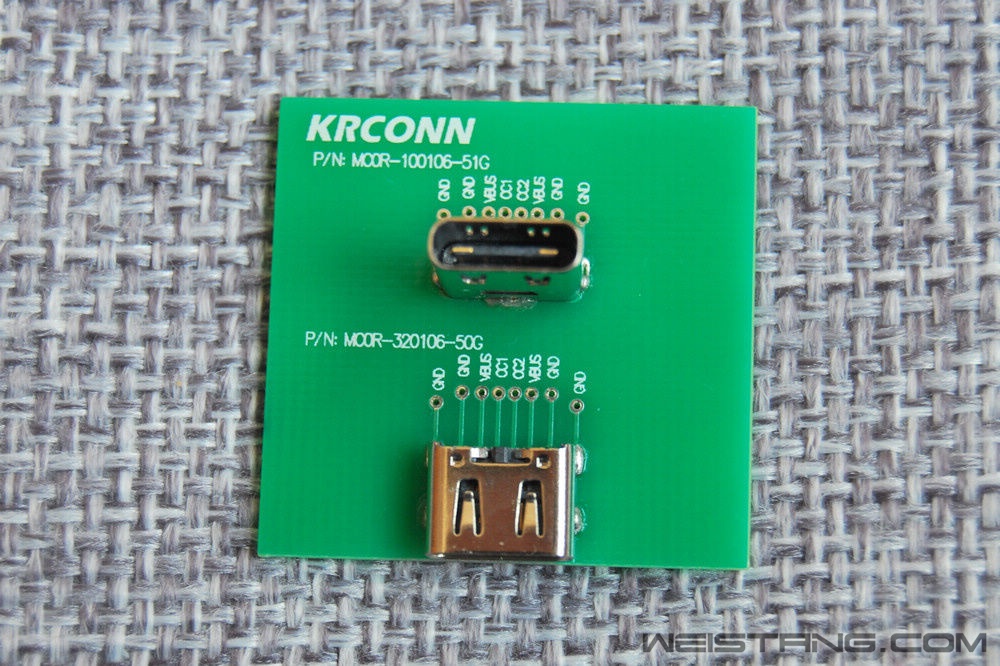

这是第二种type-c母座PCB板，发现了VBUS、GND的针脚口，但是没有发现D+和D-口，反而找到了CC1和CC2，找到了上述表格对照，发现了黄色的接口和英文的表述，是一个热插拔结构的侦测作用，主要还是用于手机充电的时候，type-c来侦测手机信息，启动快充类型而用吧（猜测）。

这是两个裸的type-c母座，我的手动DIY能力估计是用不上这两个了，针脚太细了，人工用普通烙铁去焊接这个有点悬。。。

三、焊接和安装

将5PIN线的线材穿过针脚孔，并折弯，方便固定，反正自己DIY嘛，也么什么ISO标准了，怎么容易操作怎么整呗。

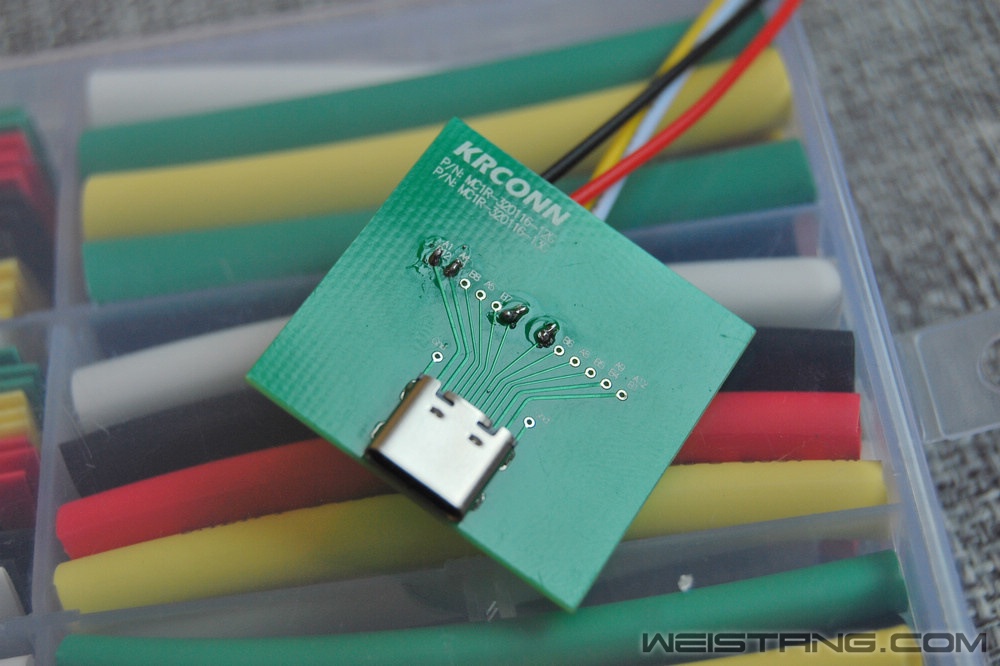

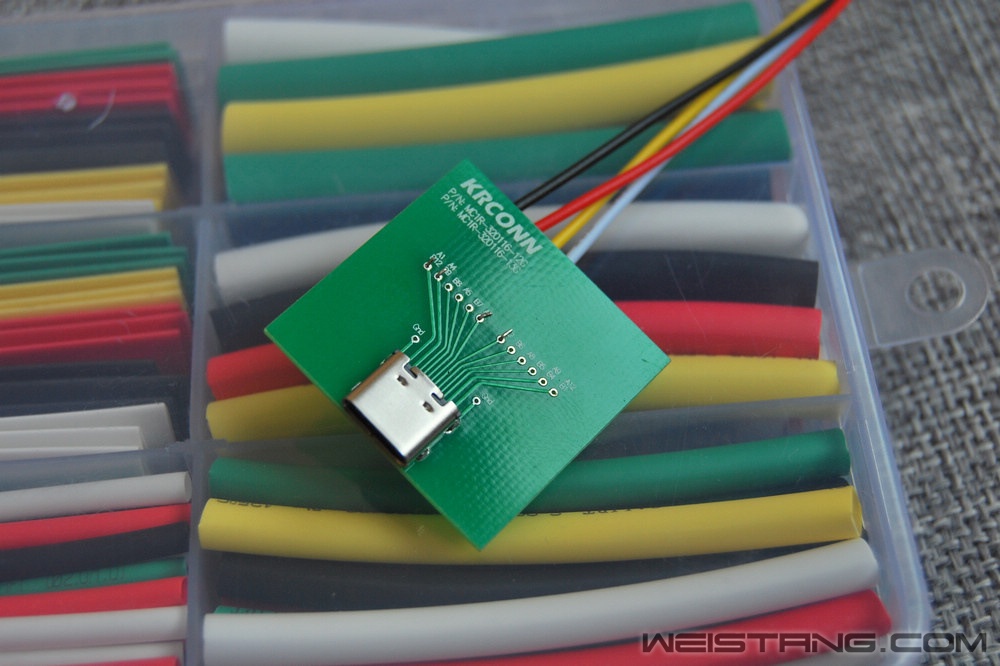

这是焊接好后的情况，因为线材末端折弯了，所以焊点一点儿也不漂亮，确认下跟周边的针脚孔没有短路就行。

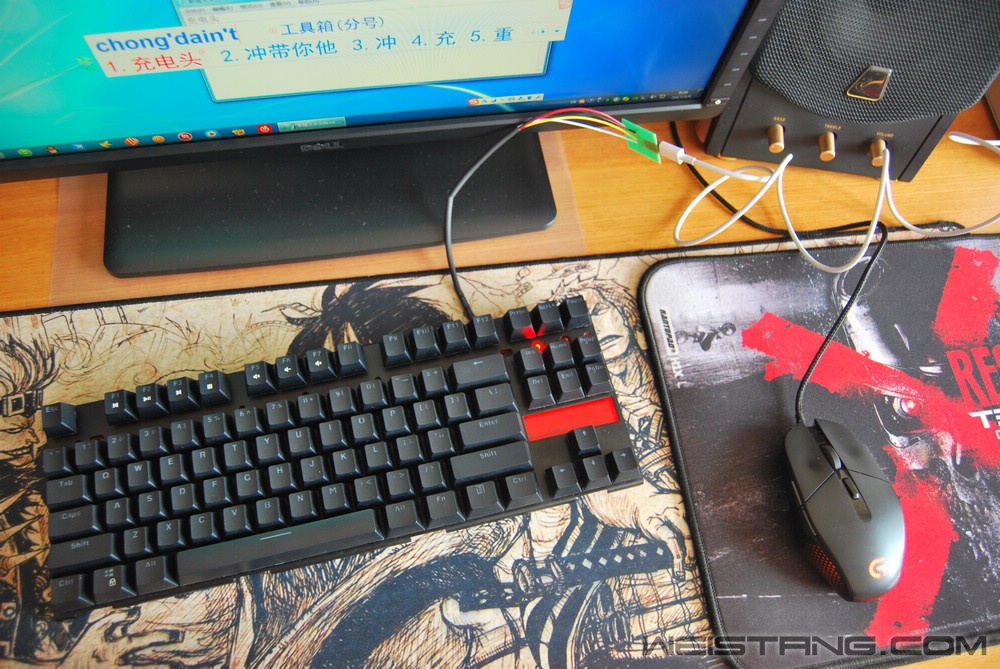

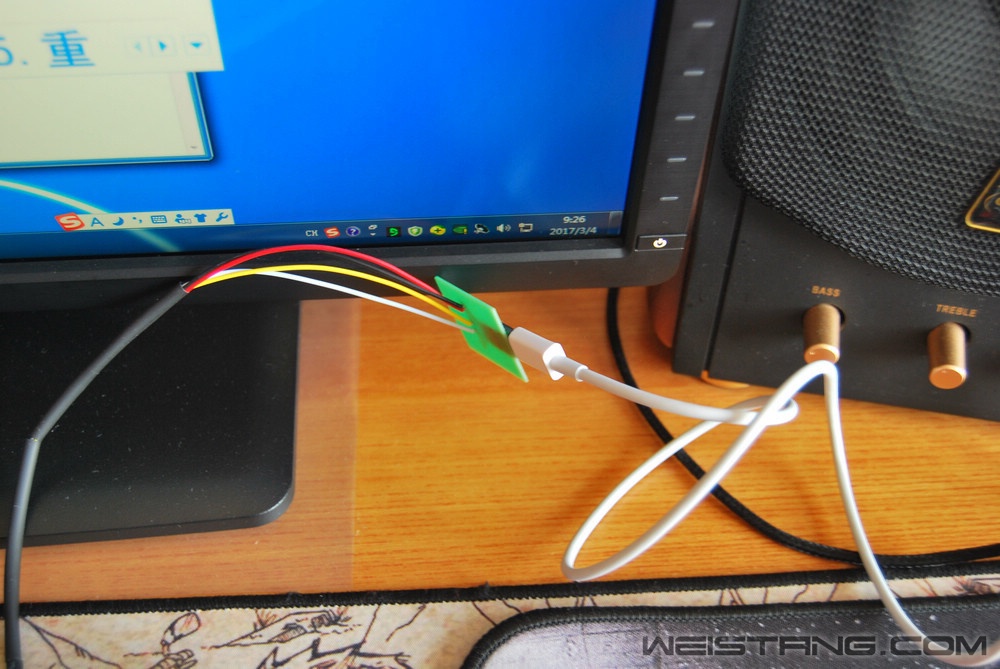

焊接好之后，赶紧上机测试下！

发现还是OK的，只是不支持type-c数据线的正反插，说白了，插拔的时候认面！不是两个面都可以。

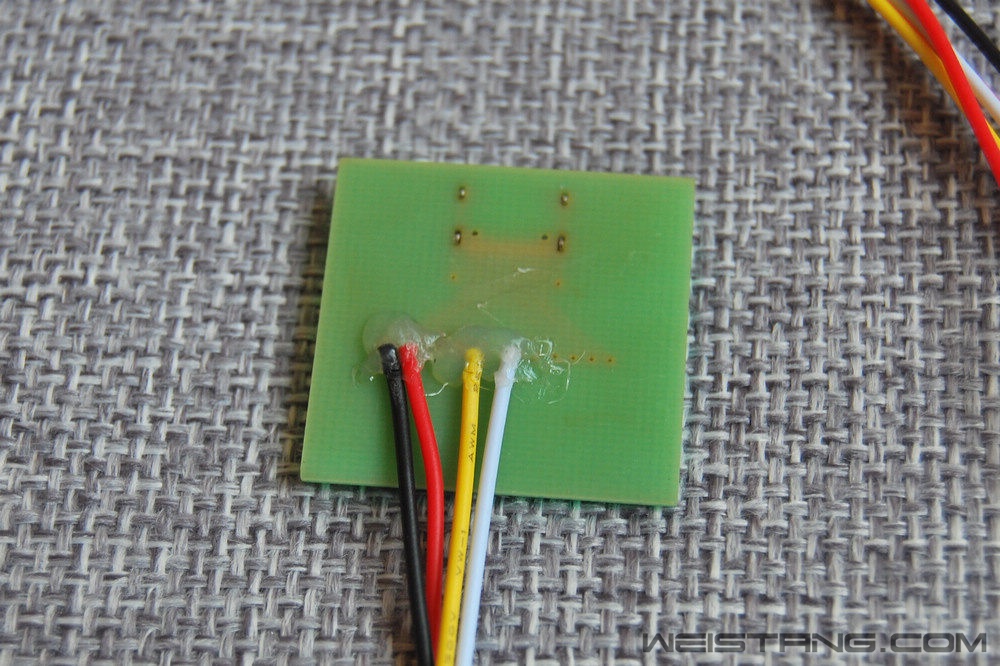

在PCB板背部用热熔胶对线材进行固定，防止线材松动对焊点造成松动和断裂。

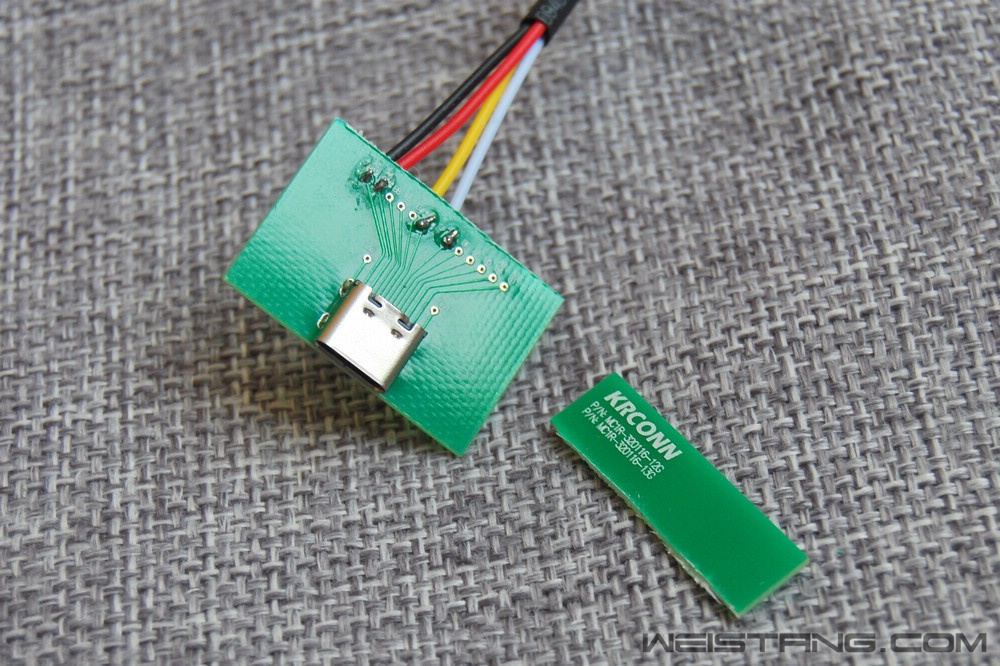

针对键盘背板的模具宽度，对PCB板进行裁切改造。

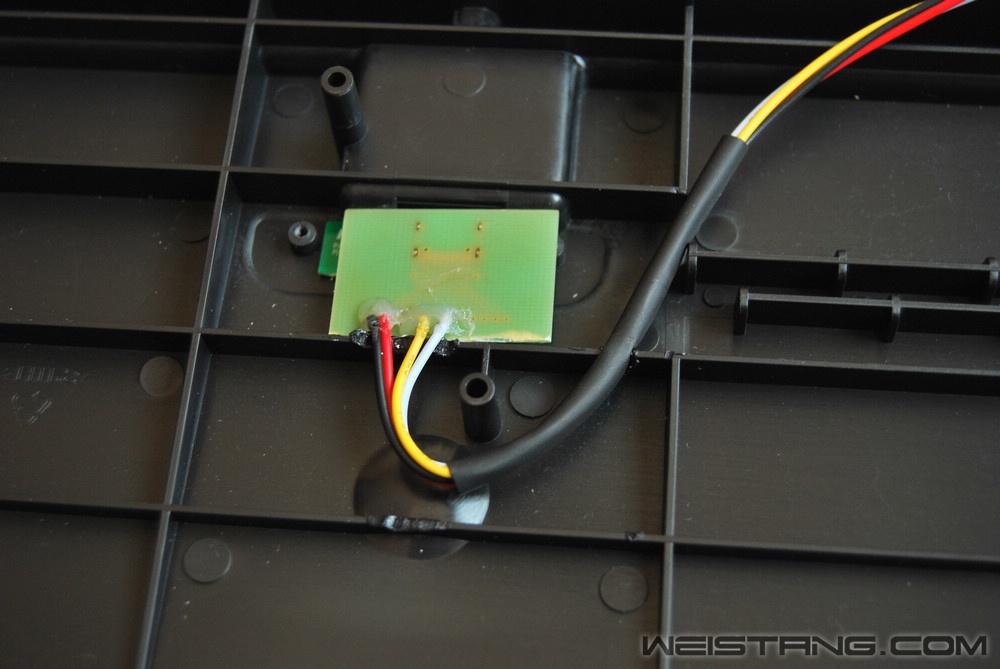

裁断后的PCB板能很好的卡在模具间隙中，用热熔胶进行固定。

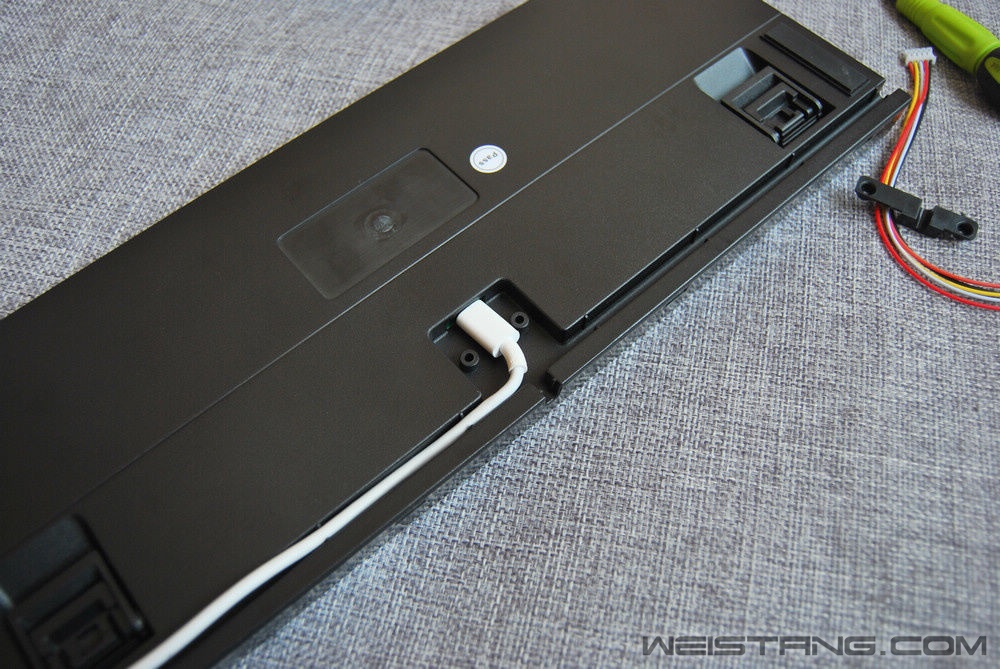

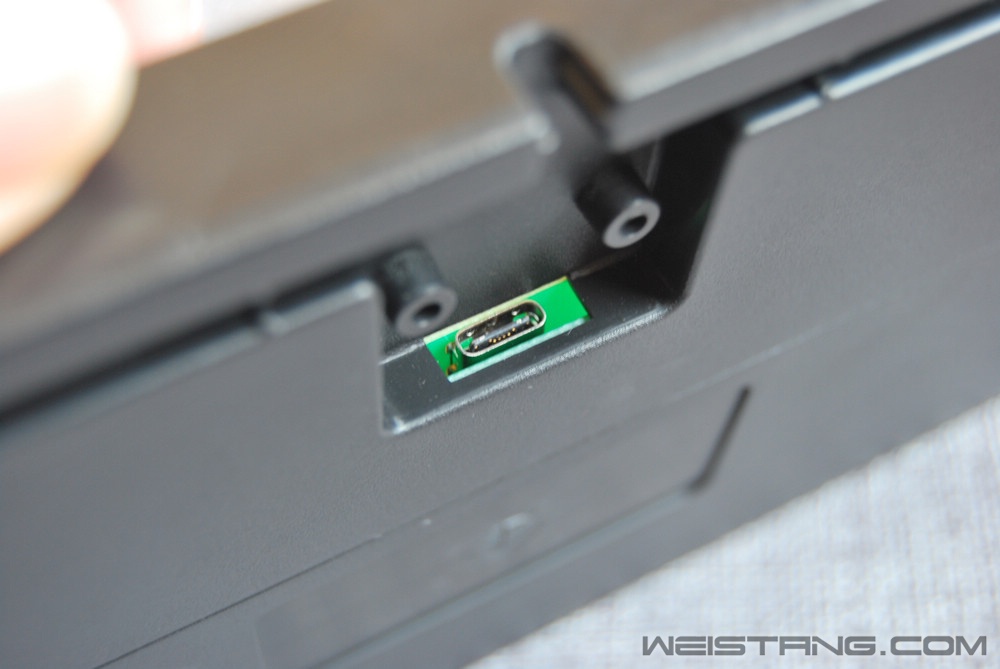

这是键线分离露出的type-c口，个人感觉还是非常的漂亮。

插入type-c线材后的情景，以后得找个机会买一条黑色的线材更适合些。

四、改造后的检测实验和猜想

其实这个实验是第三章里已经做了，就是发现不支持type-c数据线的正反双插，看来可能是表格中的B6，B7号针脚没有焊接导致，我在考虑是否需要从A6、A7口飞线至B6、B7口，毕竟VBUS、GND这个口是共用的，唯一的缺憾就在此了，等我后续买了飞线会对这一部分实验进行补足。

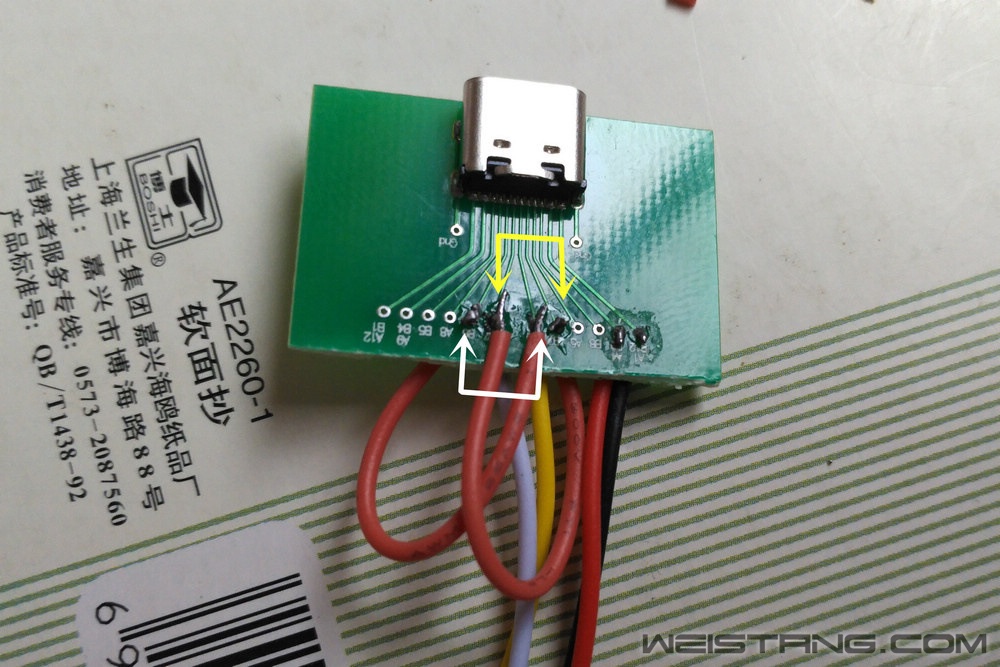

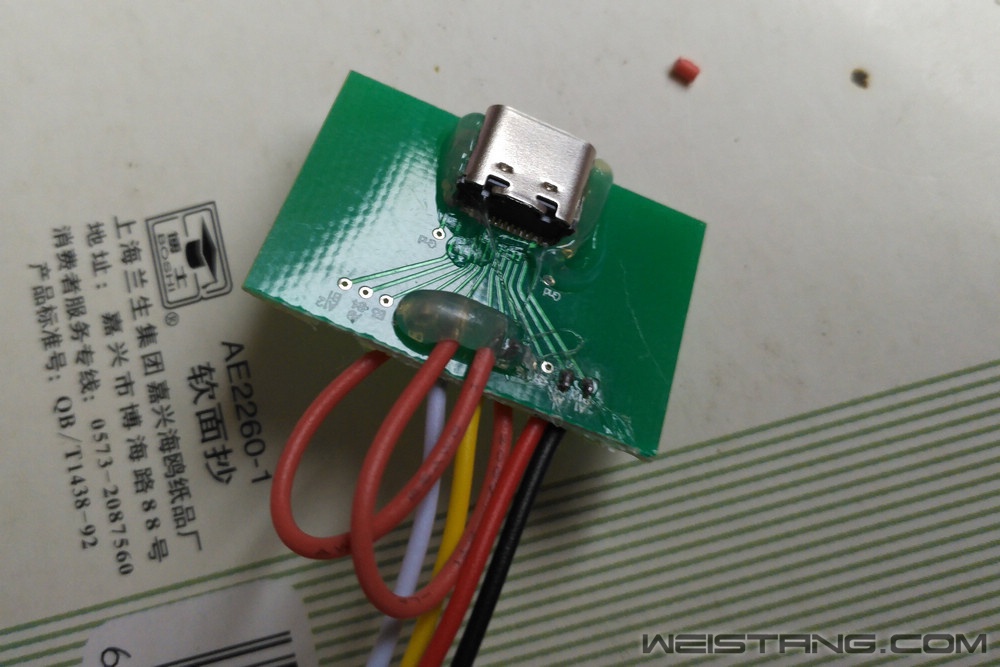

（补充实验）因为上述猜想和接口的盲插不支持，我抽空进行了第二次改造，就是根据线路图，将PCB板子上的A6和B6进行短接（D+），将A7和B7进行短接（D-）口。如下图。

焊接完成后，赶紧插上电脑进行测试，发现果然支持了type-c接口的正反盲插，两个方向都支持了！完美！

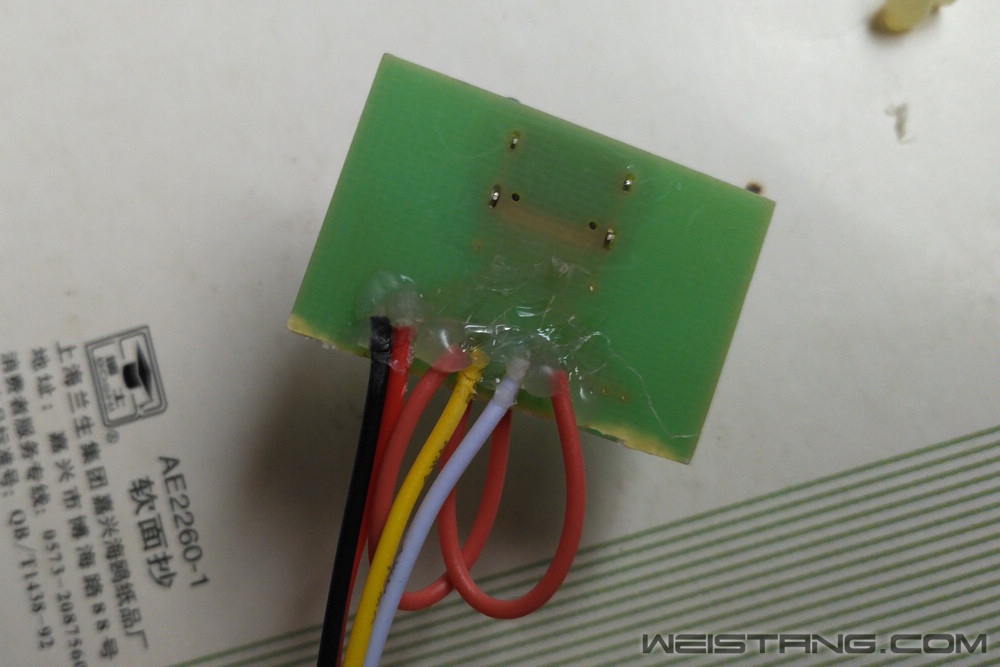

之后我再对接口进行了一些补足，用的依然是热熔胶，虽然外观看起来比较丑一些，但是效果是不错的。

五、总结

看来改type-c的键线分离还是可行的，只要接对了那4路线，就没问题，通过后续的二次改造也很好的解决了type-c接口最大的正反盲插支持问题，整个type-c接口的键线分离改造非常成功。
