QPAD和它的新轴体. KO-70开箱及详评

vincent1787

题记和引言

印象最深的CT系列周边垫子. 从游戏到战队. 从节日到论坛.
影响最大的是一张叫Heaton的树脂垫.

KO-70 是一个新开始.
外观.轴体.手感.热插拔.防水. 所有的所有你看见的.
都是新的. 除了那个熟悉的Q键和空格.
你看见了一个完完全全崭新的QPAD.

当然. 全新风格的KO-70
就好像黑夜和白天. Love or Hate

KO-70开箱及附件

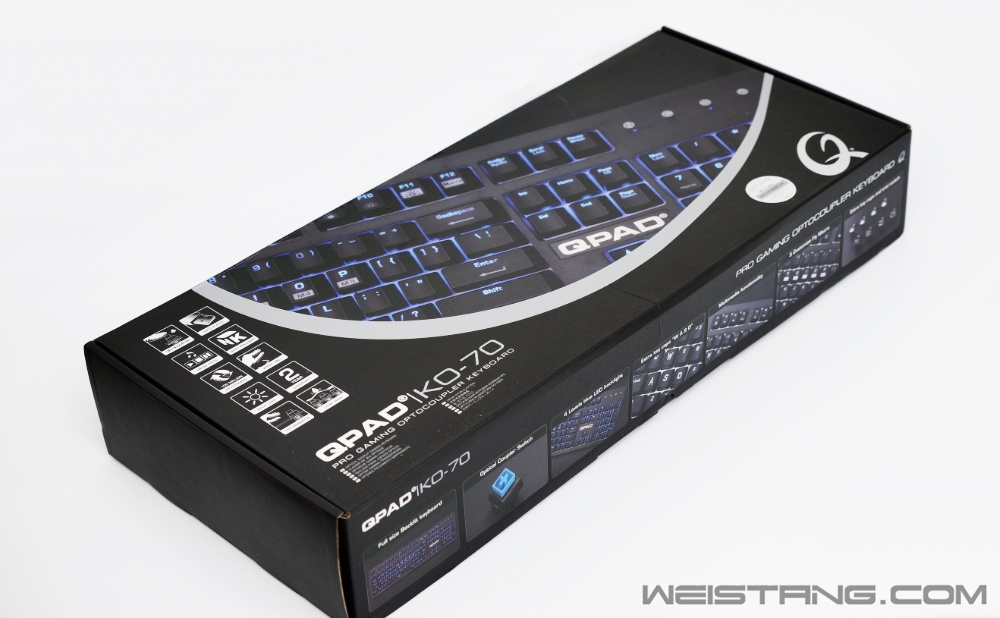

包装依旧和前辈们一样.

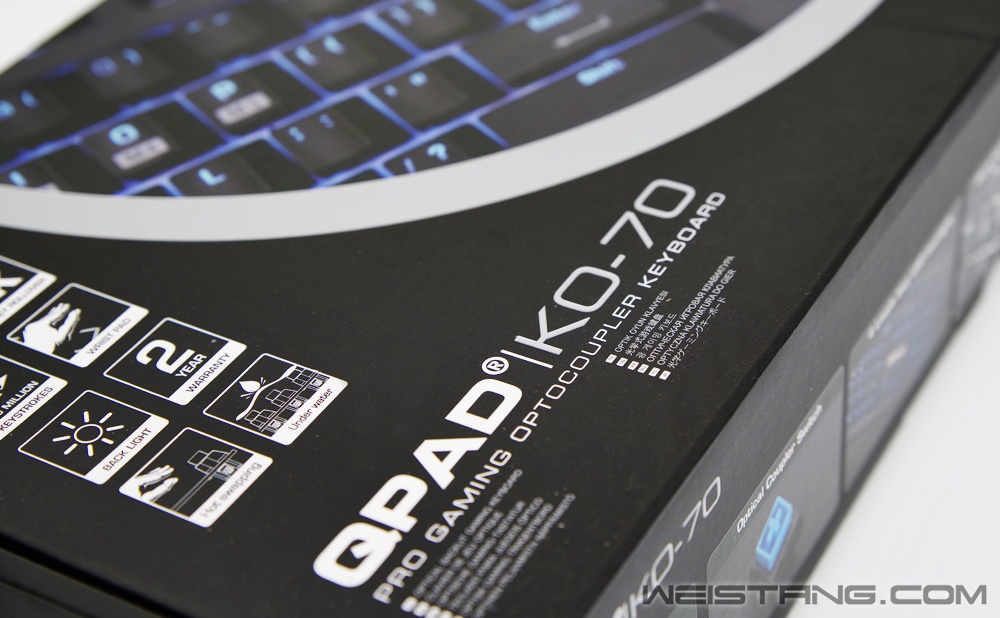

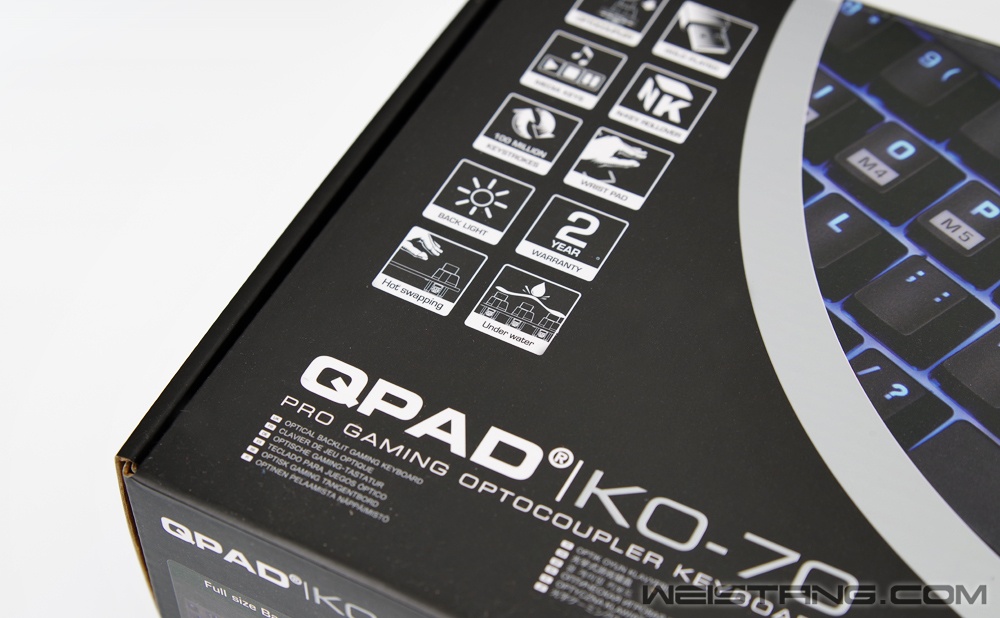

黑盒.产品主体.左手边是性能和亮点



Hot swapping / Under water
热插拔和防水



型号.
也变成了OPTOCOUPLER KEYBOARD
光耦轴游戏键盘.

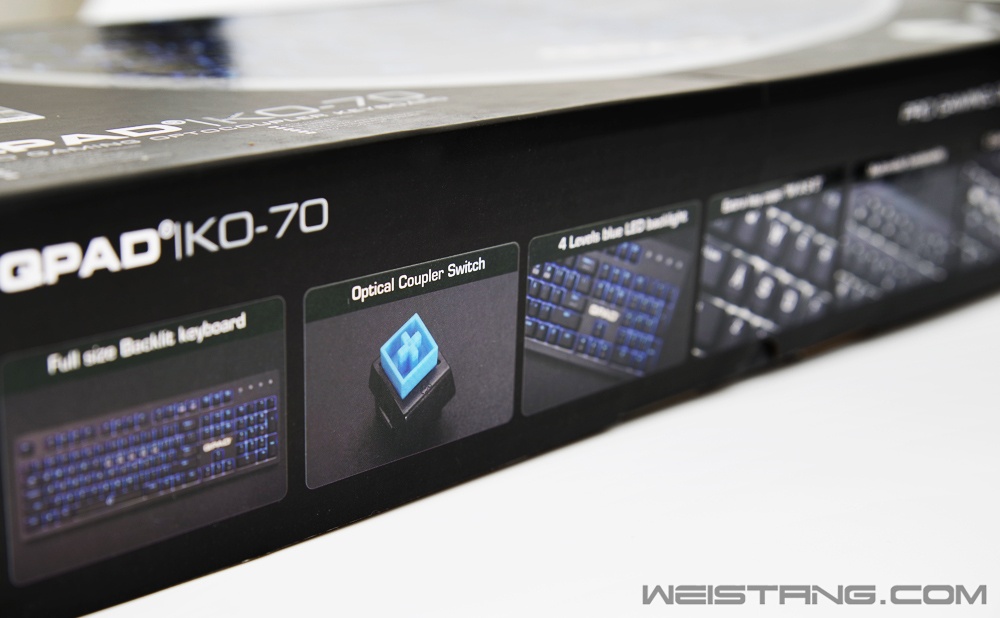

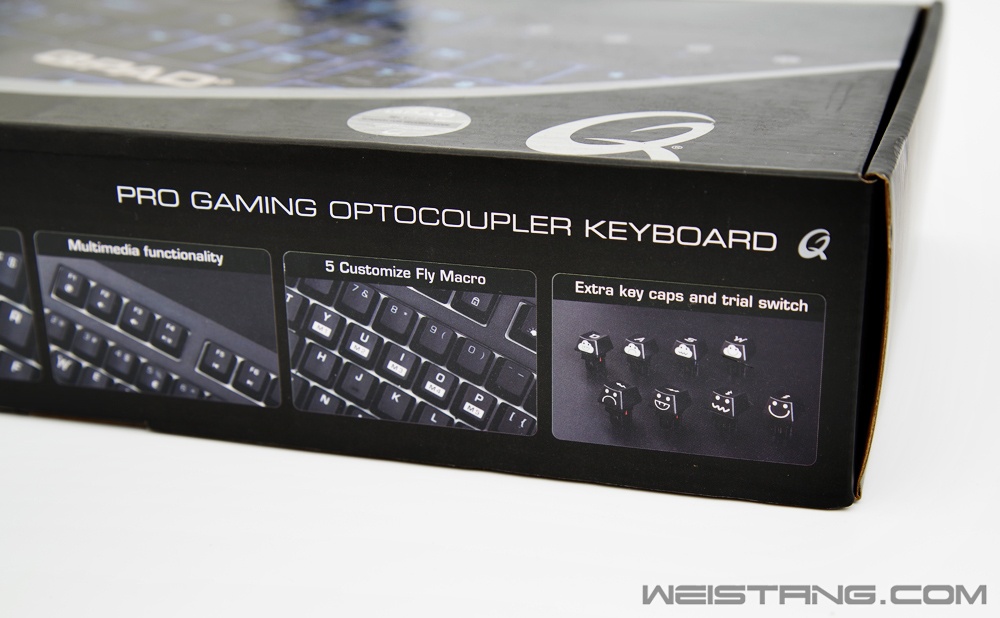

侧边产品特性.
光耦轴. 5组无驱编程. 8个个性键帽. (附赠轴体福利没有提)

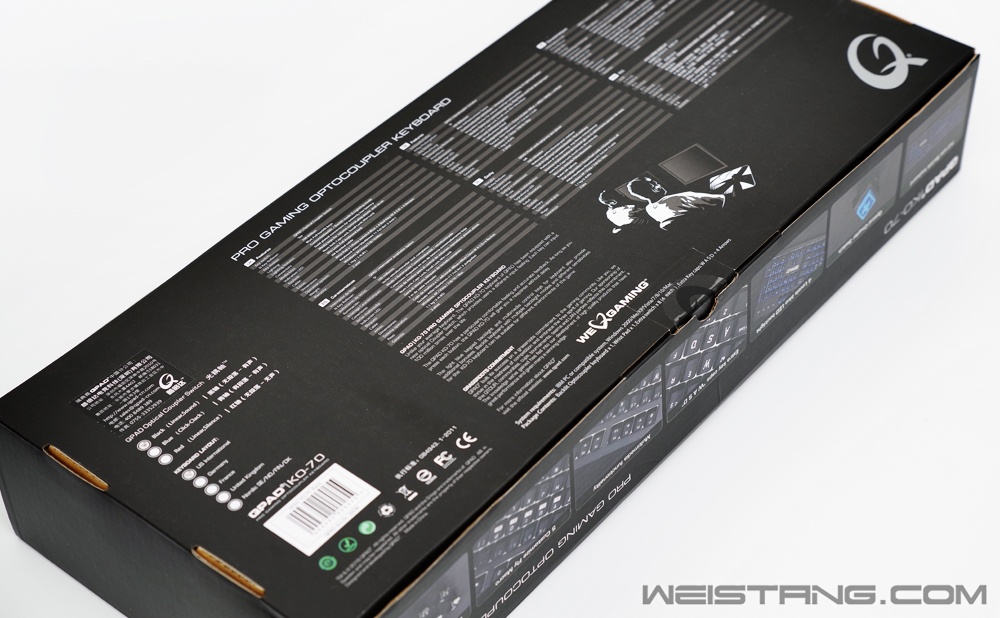

背板.和前辈差不多一样. 开口处"Q"字logo封口贴

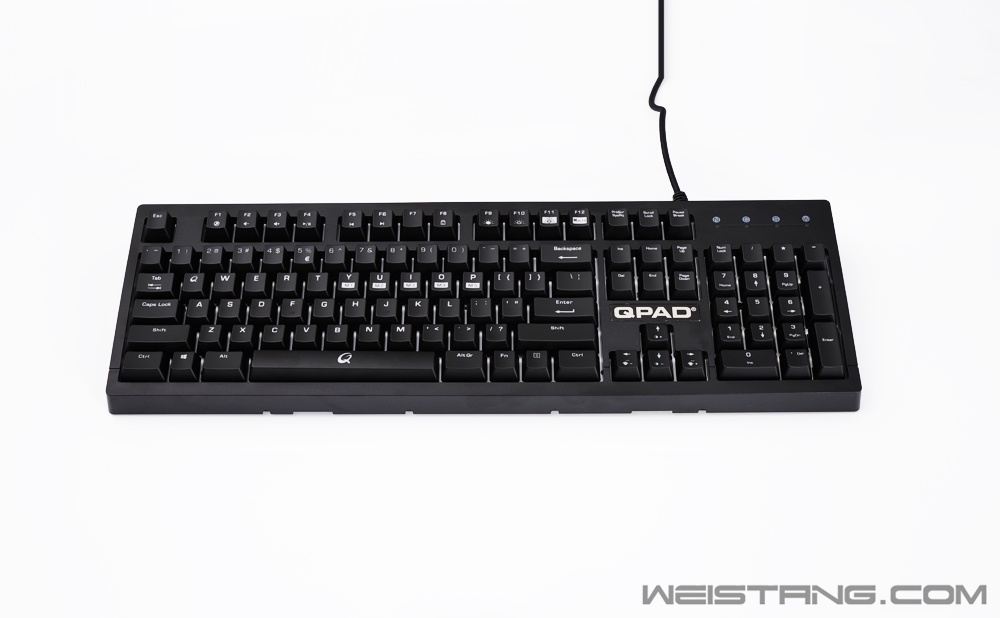

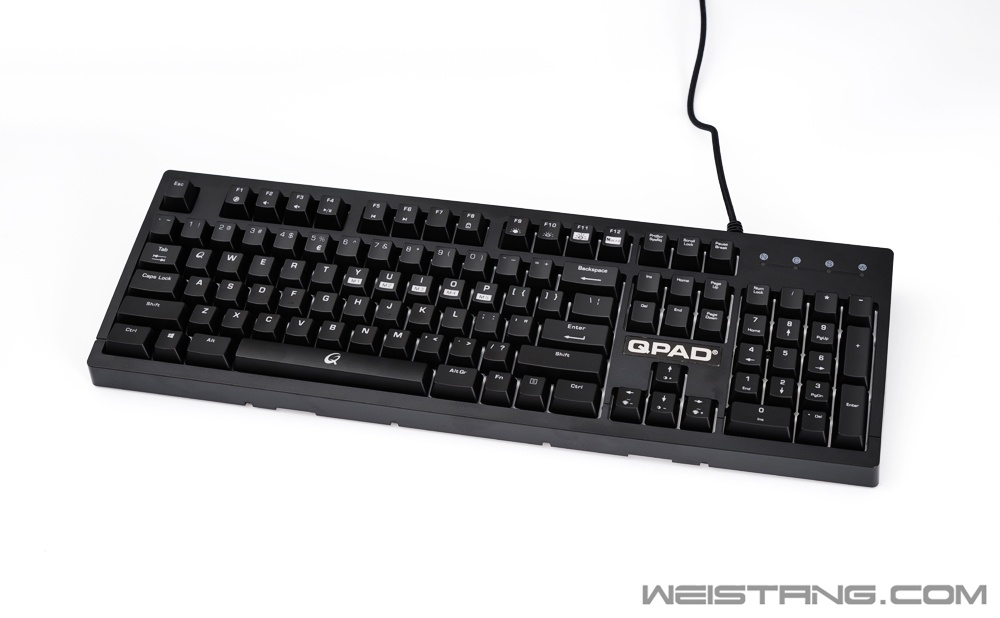

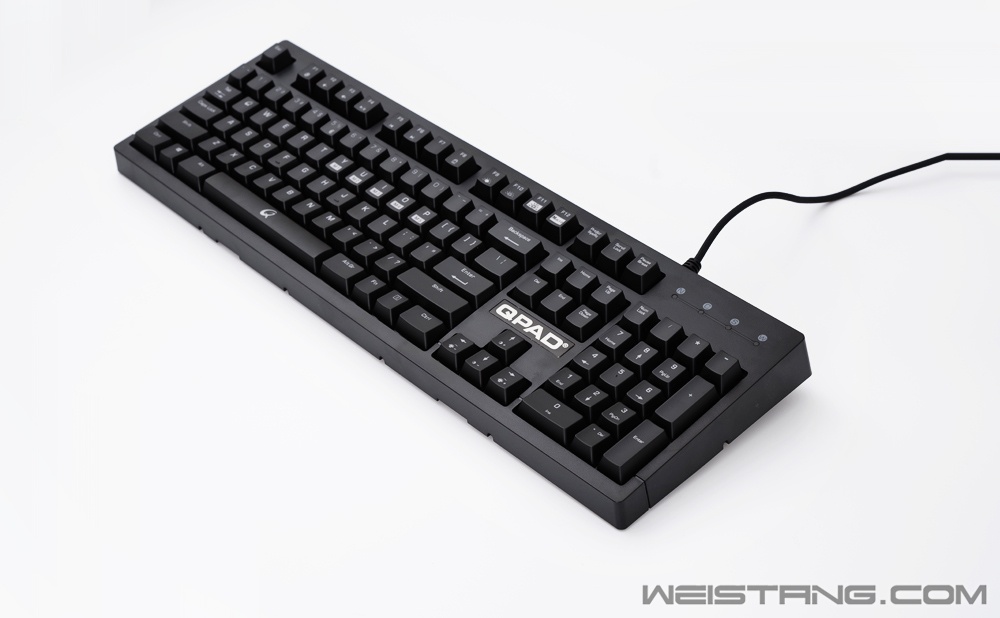

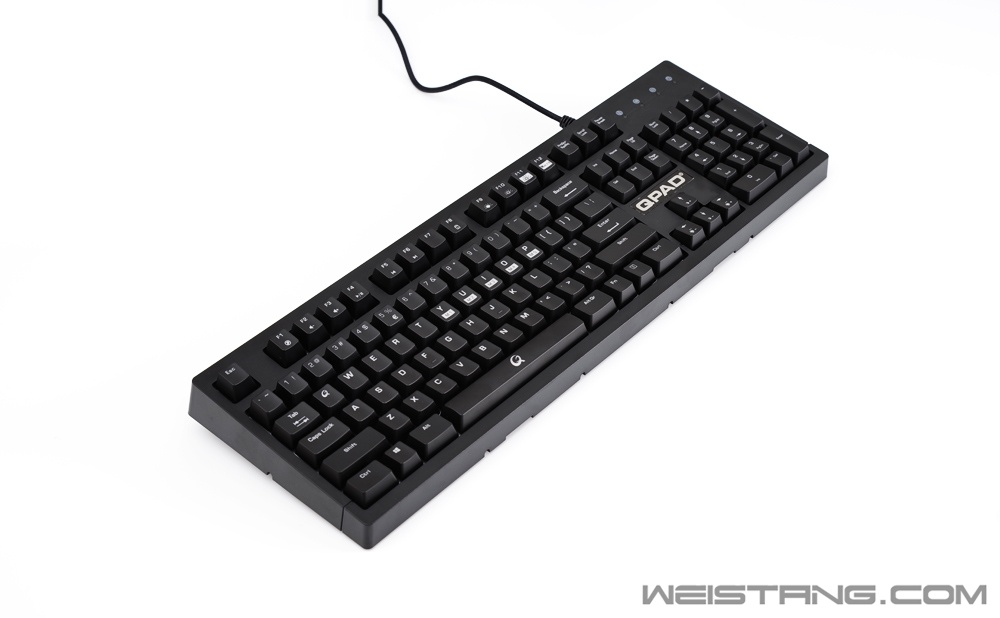

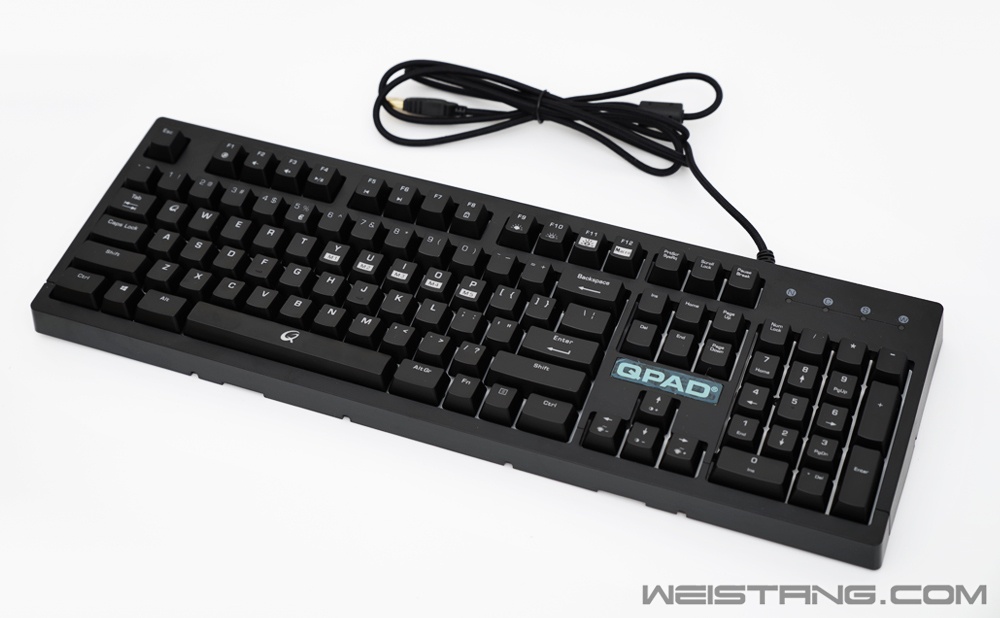

键盘主体~
全新的模具. 和之前的MK系列完全不同.
定名为KO.
按QPAD的命名方式. 推测85为红光. 90的RGB版本.
铭牌的位置和MK系列相同. 只不过这次是全金属的.
很贴心的帖一层塑料.防止运输中的刮蹭.

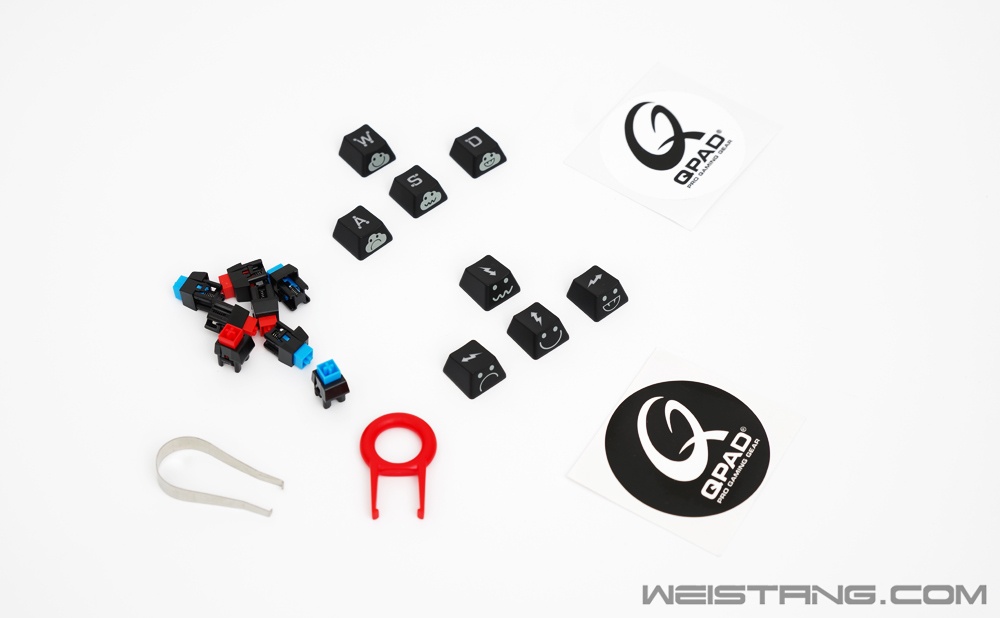

附件部分
前面说的4x2 2组键帽 闪电侠和表情包?
贴纸x2 一黑一白.
蓝色光耦轴x4 红色光耦轴x4
和之前Cherry MX轴完全不相同.

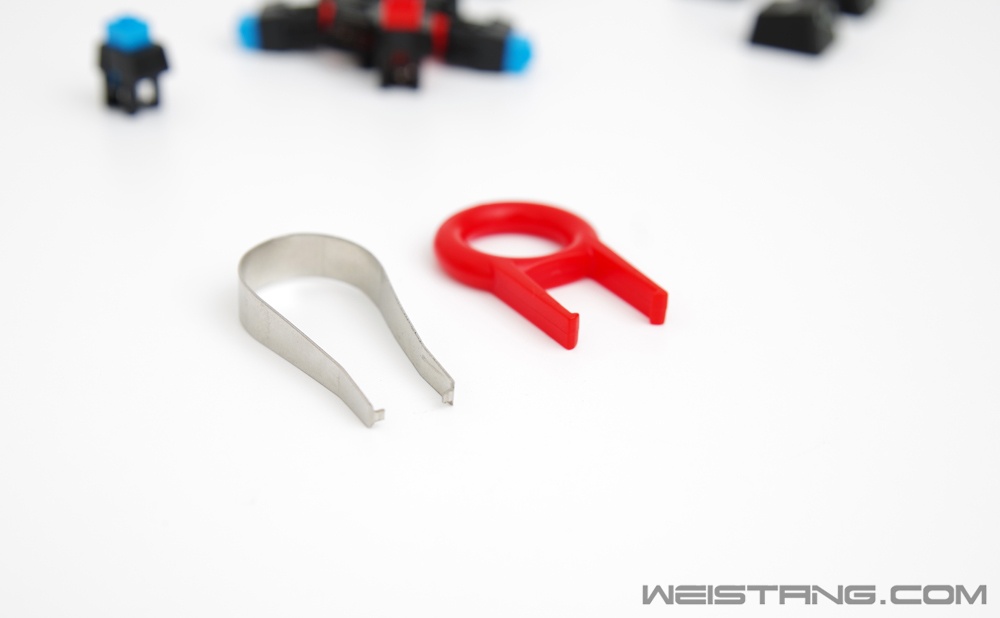

拔键器x1 红色
金属拆轴器x1 银白色

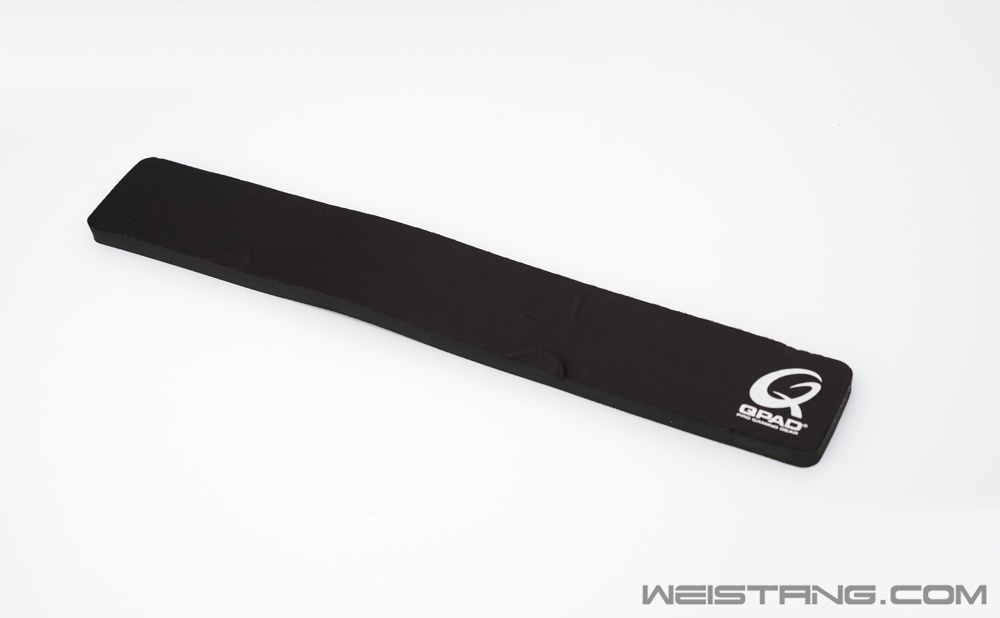

键盘手托x1
类似海绵类材质. 柔软度很高.包装的时候放在键盘背部. 有很大的压痕. 大概平放一个上午. 所有压痕消失

小结.A
没有出现之前那个黄色notice! 驱动请从官网下载标签.
KO-70被设计成完全免驱. "通过Fn+相应按键组合的形式实现背光调节、多媒体功能调节、宏设置等功能"
附赠光耦轴增加了更多可玩性.

QPAD KO-70

产品参数

键盘尺寸:                                 450x 150 x 40 mm
使用按键:                                 QPAD光耦轴
按键响应:                                 2ms
键帽：                                      ABS镭雕透光键帽
配列:                                        非传统104us配列

主要参数
正常的尺寸.搭载QPAD自家光耦轴(专利). 按键的响应时间几乎可以忽略不记.键帽没变化. 还是沿用MK系列的ABS镭雕透光.
配列方面. 左边的ctrl win alt 是非通用长度. 更换键帽需要增补套件

键盘重量:                                 1.1 Kg
键盘线缆:                                 2 米编织线
热插拔换轴技术:                      支持（专利号：ZL 2016 2 0332086.2）
无冲设计:                                 独立识别讯号，全口无冲
按键寿命:                                 1亿次
防水级别:                                 IP8X浸泡使用(专利号：ZL 2016 2 0332088.1）
背光:                                        单色蓝光
免驱宏:                                     支持（固定5键：M1~M5）
系统支持:                                  Windows / Mac OS X














外观

KO-70使用了全新的外观.
指示灯.边框.手托.侧裙都和以往不同
通用接口(空置)被保留下来.ABS镭雕键帽被留存下来.
有了更凌厉的棱角.



Q字母,大空格延续了下来

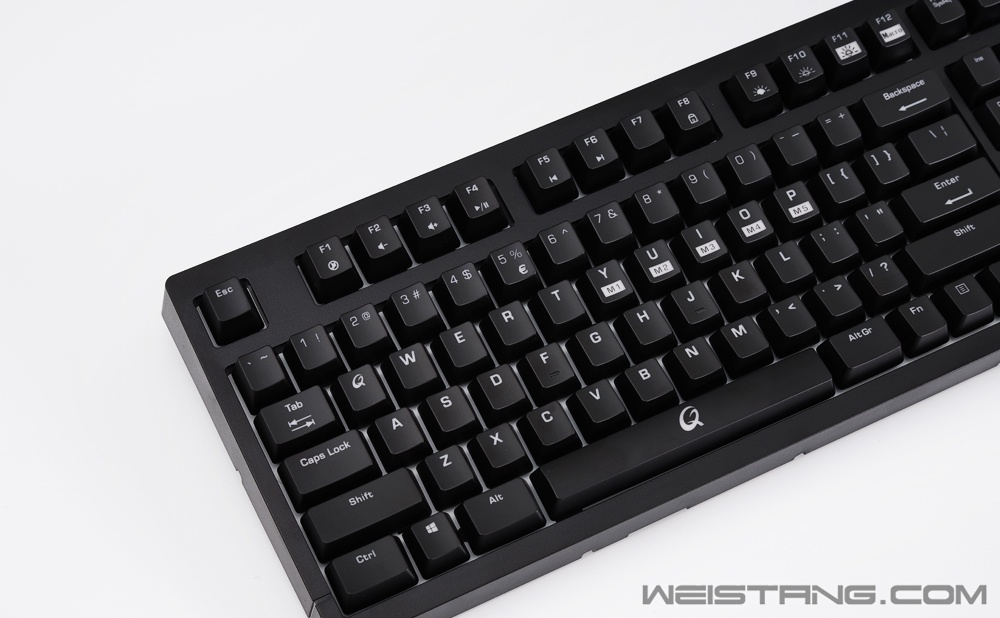

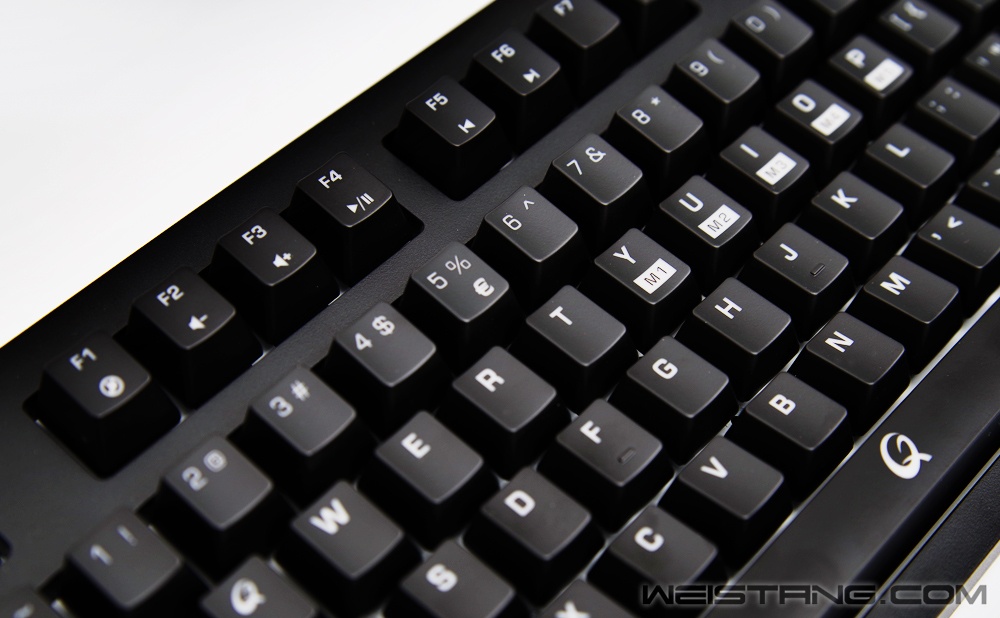

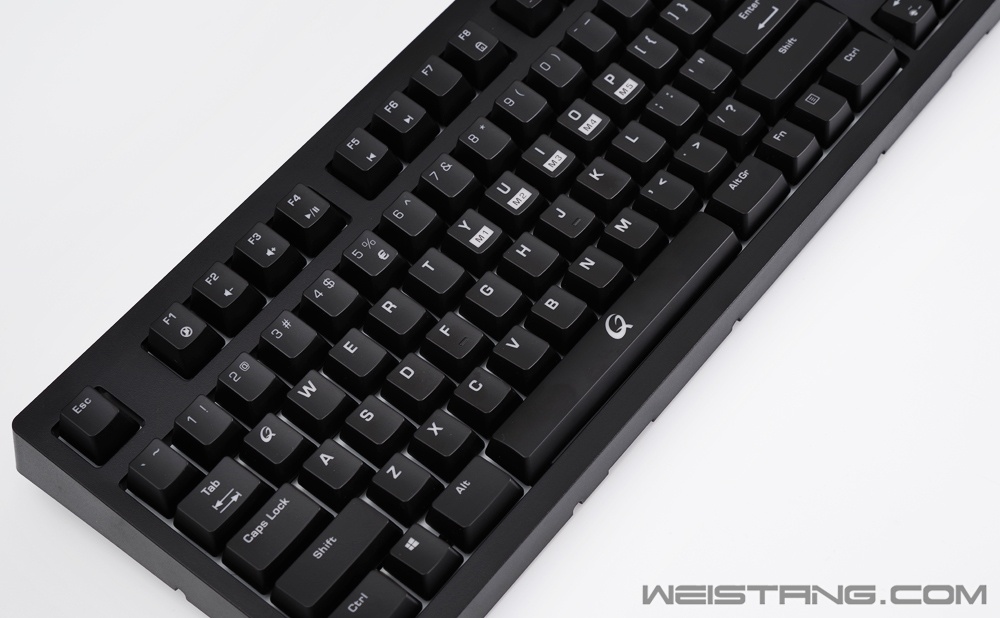

Y,U,I,O,P 配合FN 成为五个免驱宏按键.

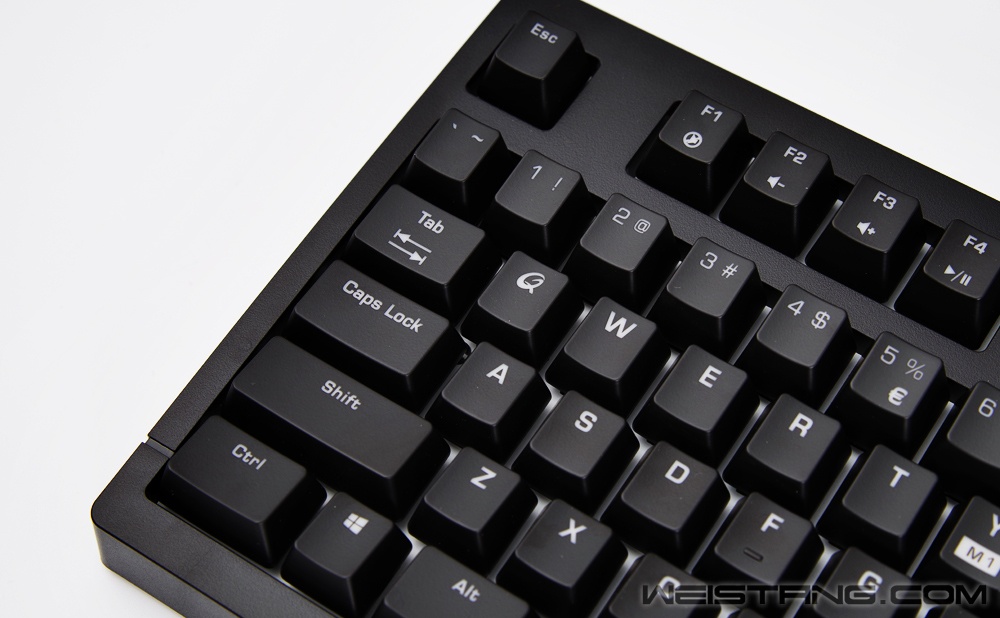

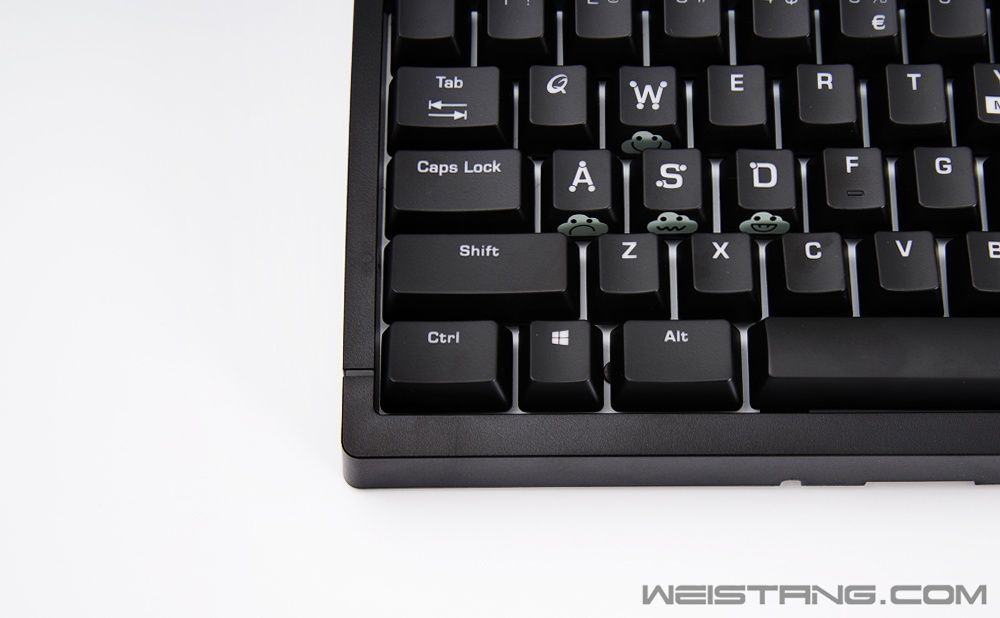

注意一下这里的CTRL WIN ALT. 短win. 替换键帽时候需要增补套装



方向键配合调节FN调节灯光亮度. 背光速度.

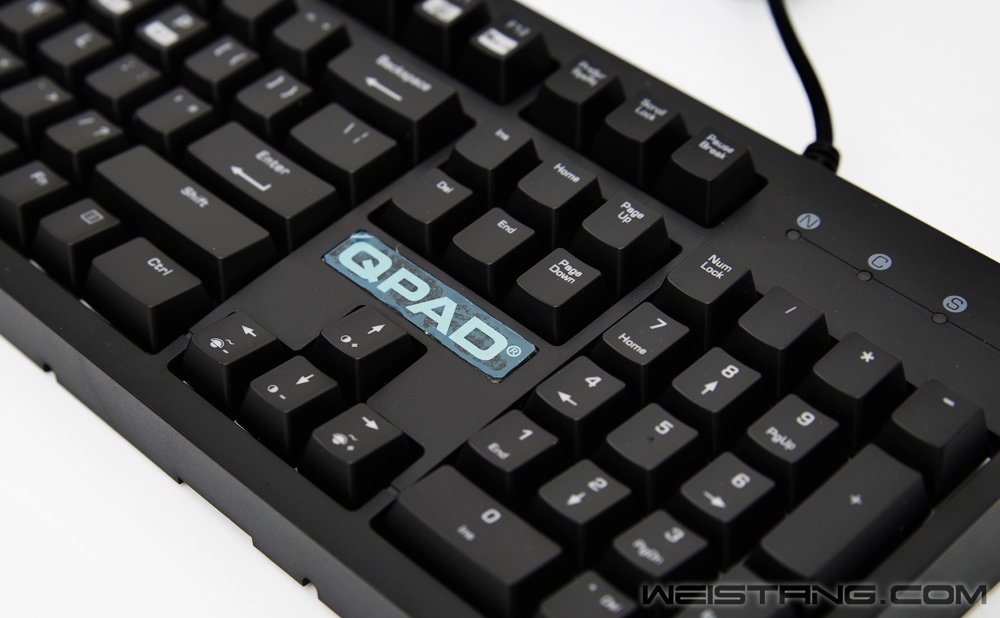

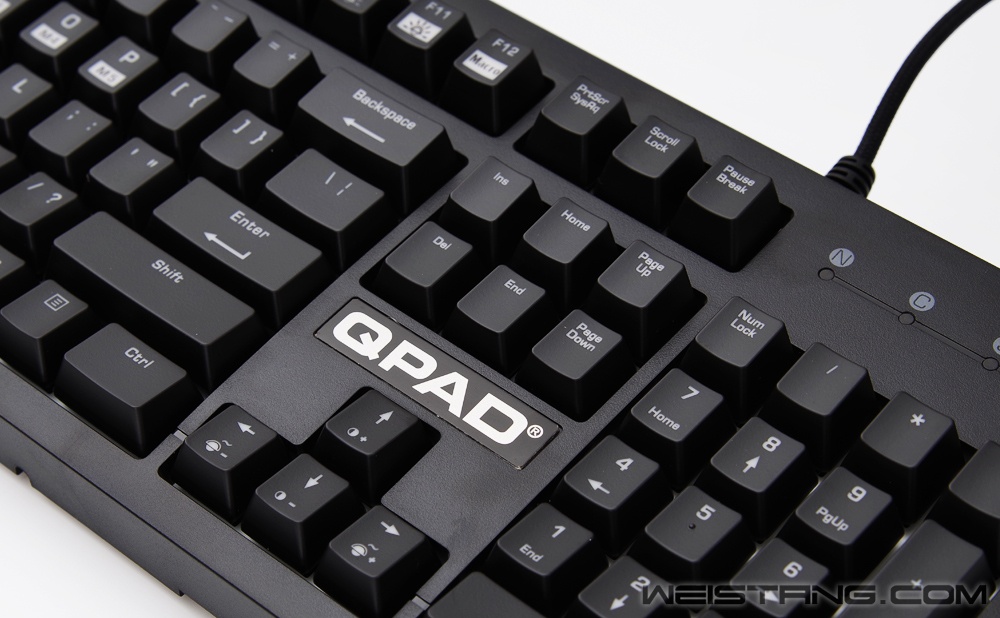

方向键上方QPAD金属铭牌.

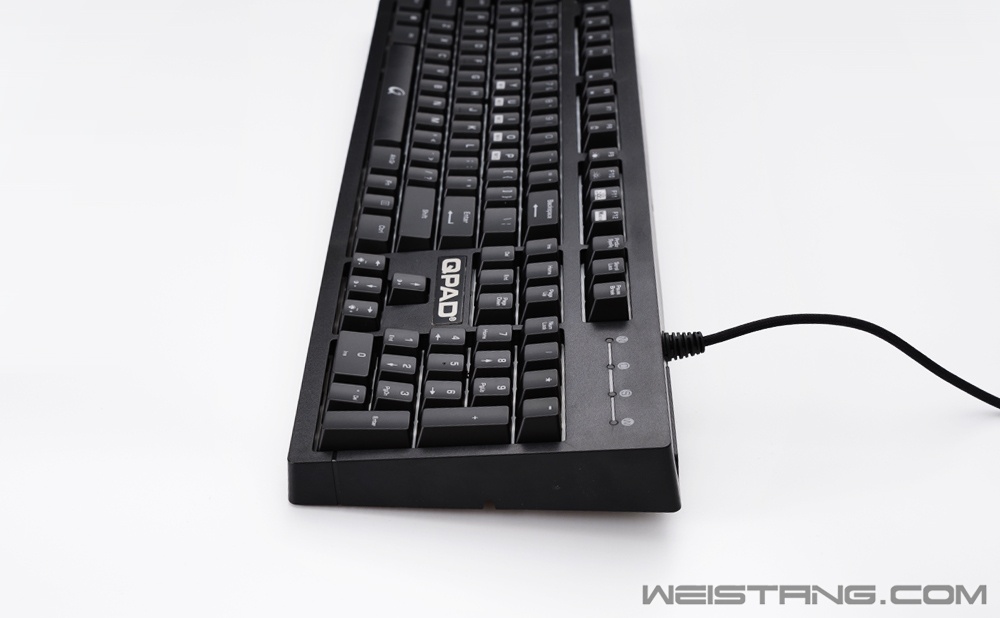

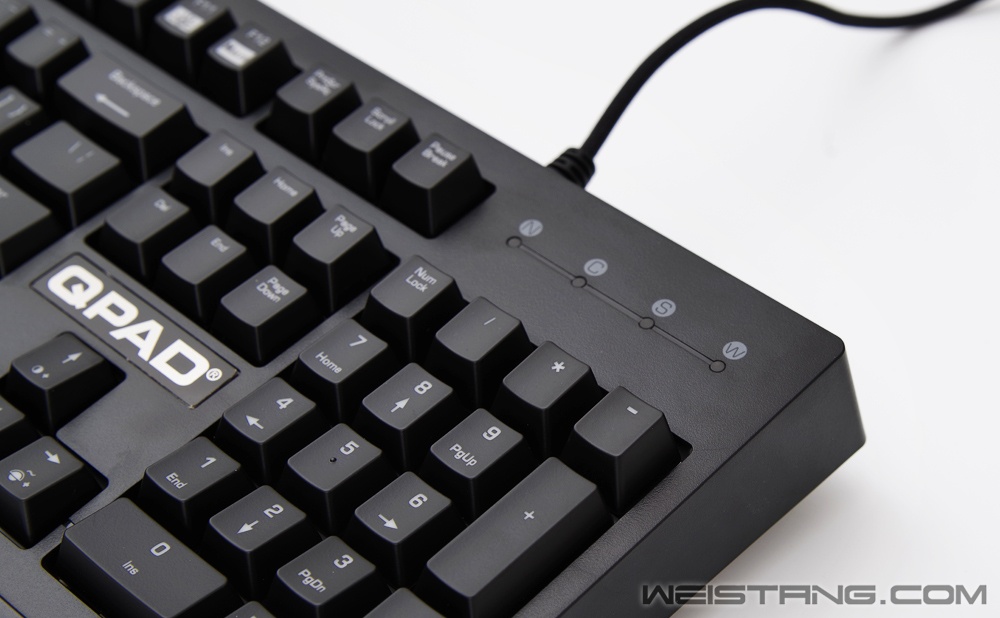

指示灯部分

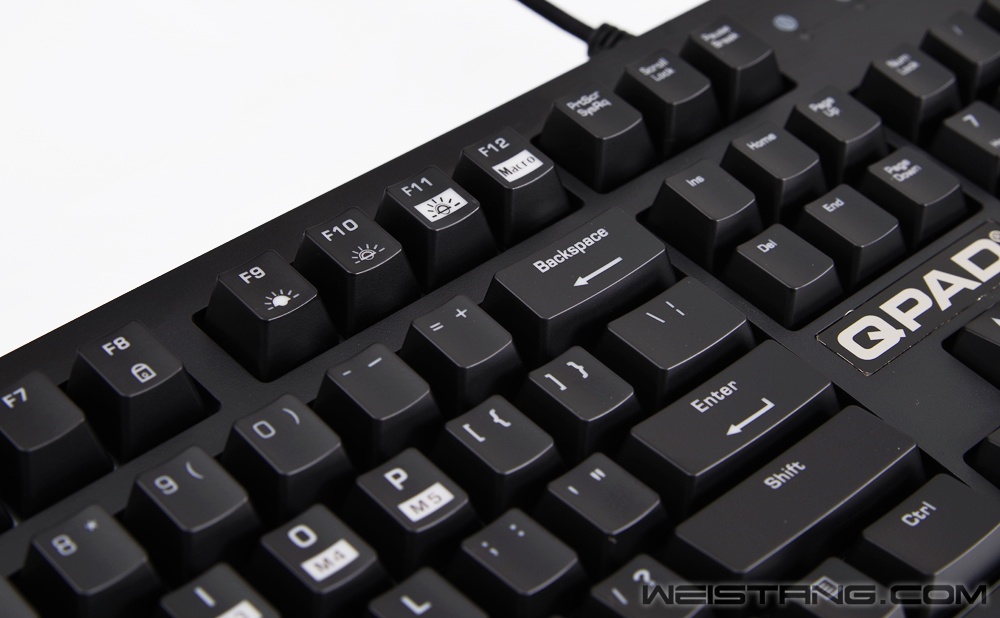

F9-F12
背光模式. 自定义模式. 自定义背光. 自定义宏.

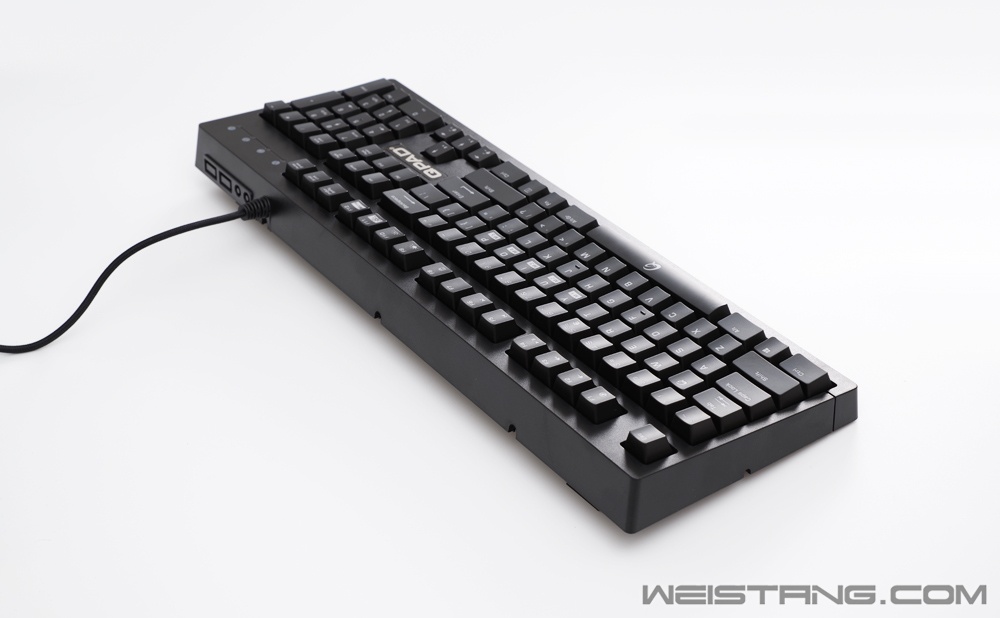

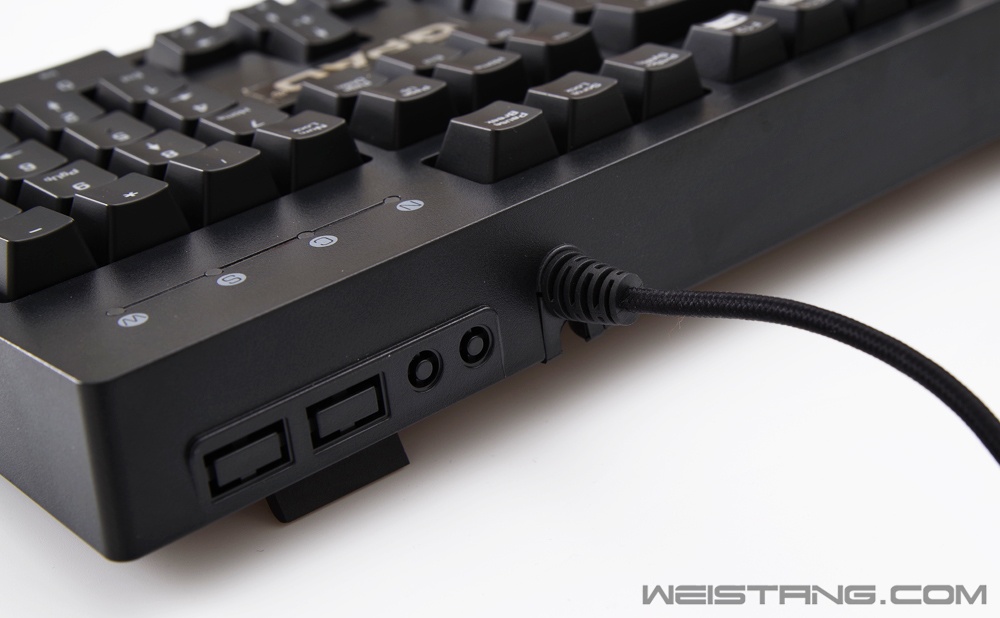

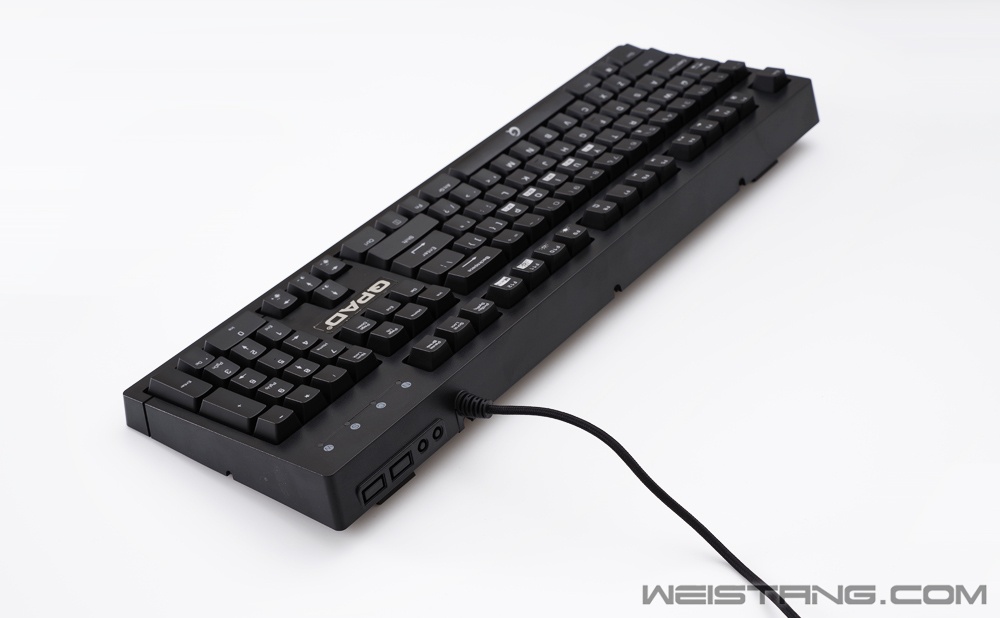

后面板部分预留USB. 音频接口
出线口做了加固处理.

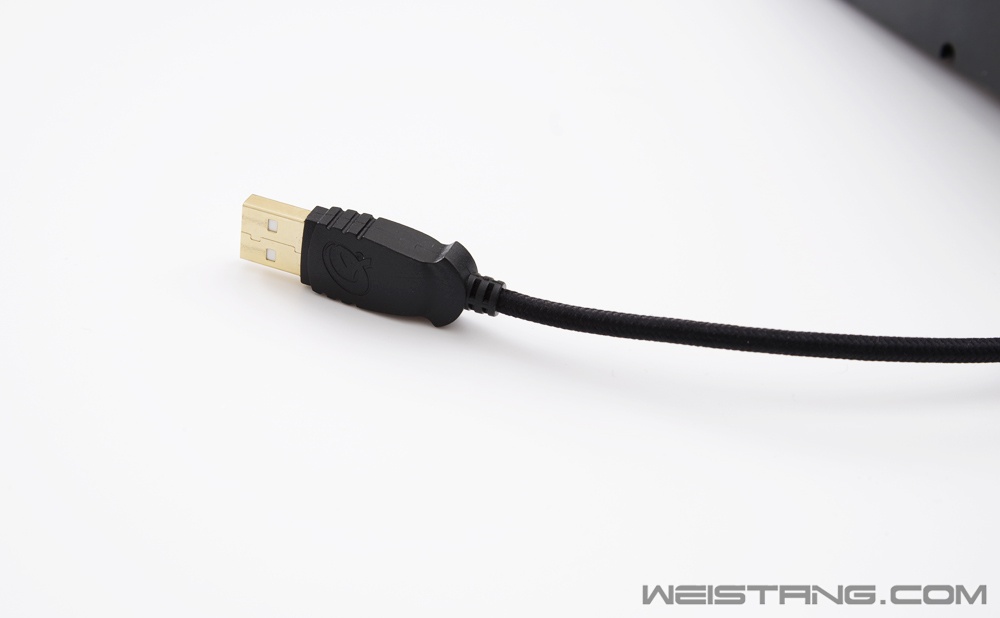

线材.
2米编织线. 镀金插头.

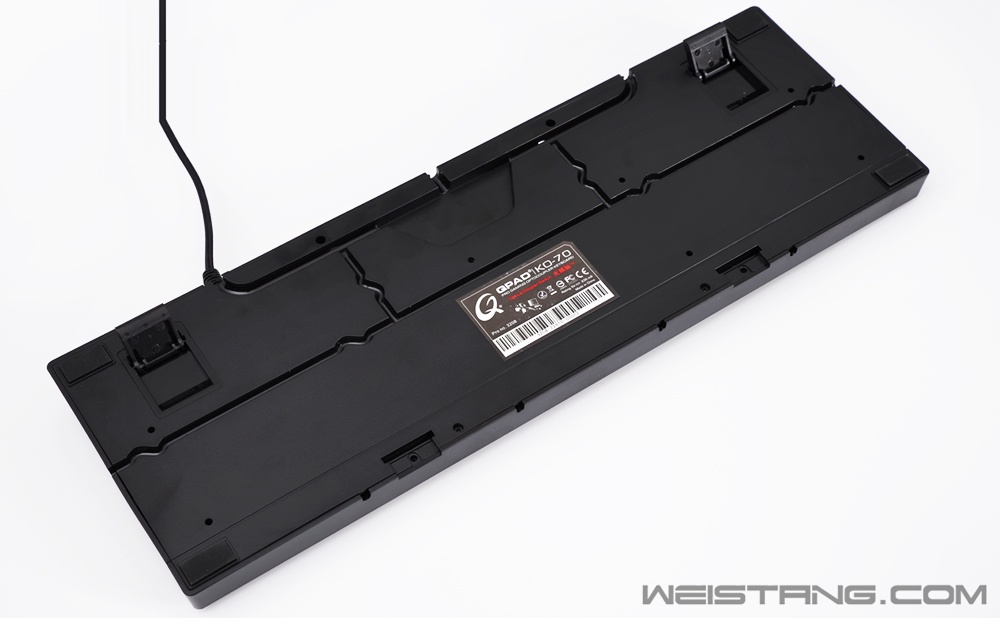

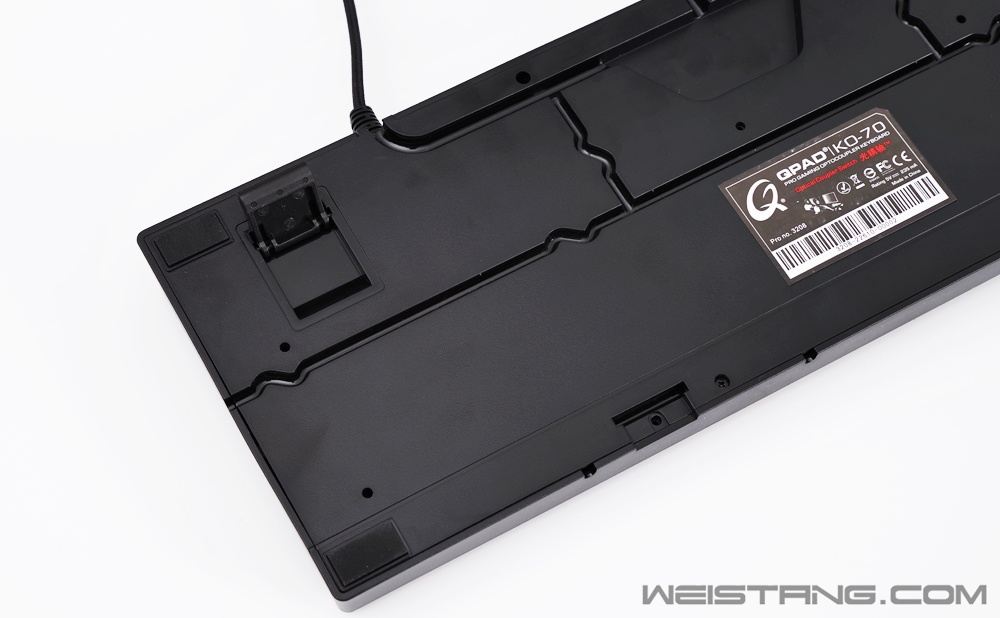

有点怪异的背板.
预留了很多走线口.手托插口位置.键线分离位.
尝试了一下鼠标线走键盘. 然后长度不够连电脑.
而且宽度只能容的下一条线.

小结B.
正面棱角分明. 肌肉感十足.
新外观算是一个不错的开始~.

背板方面很奇怪. 感觉"70"应该是入门级光耦轴产品.
后续的产品应该会用到这个键线分离部分. 开放预留的USB和音频接口.还有加装手托.

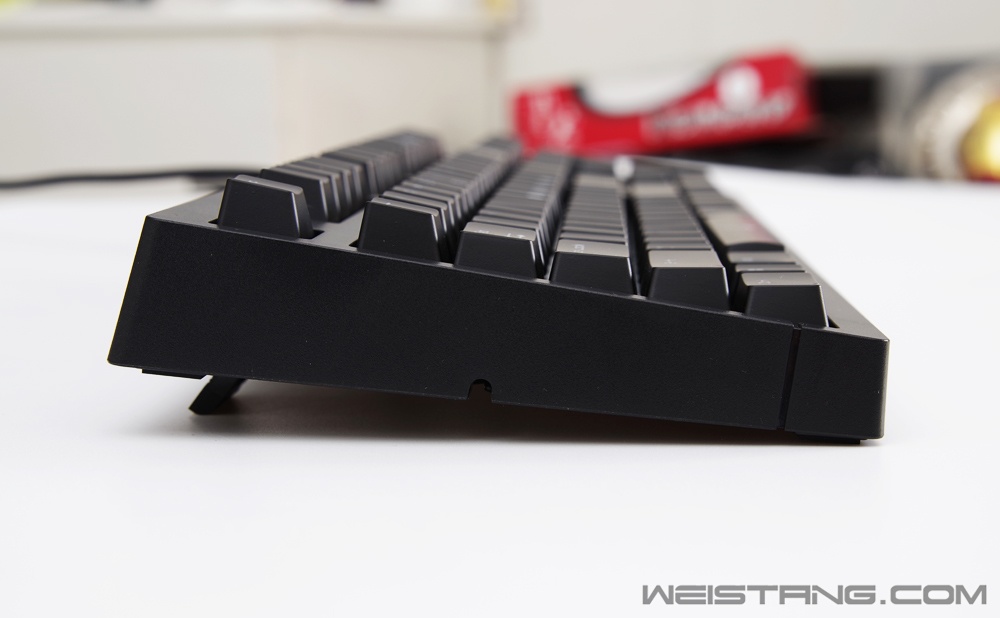

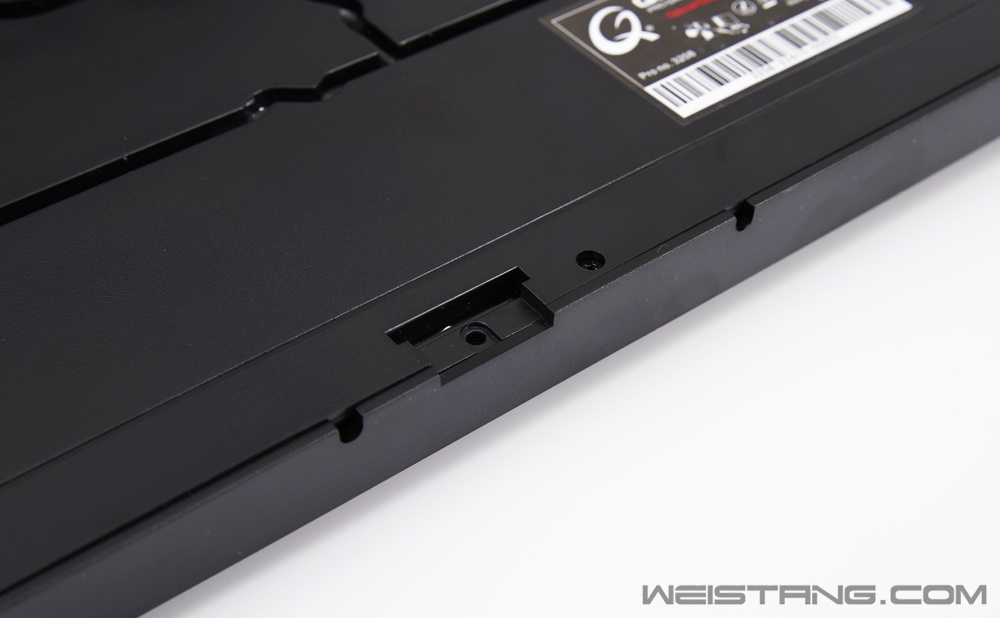

2段支脚.
使用支脚. 关闭支脚高度.

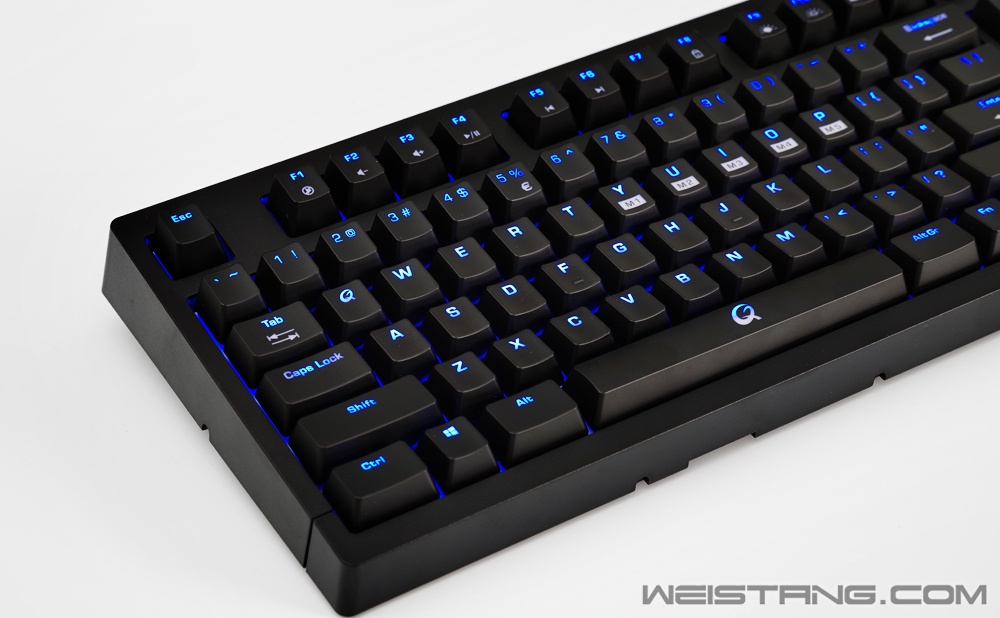

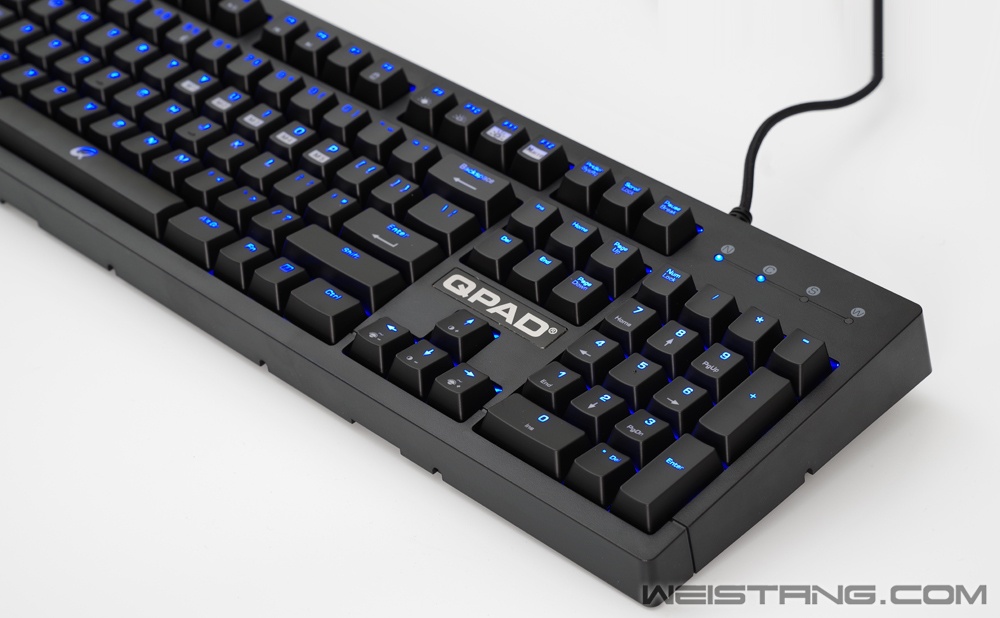

灯光部分. 传统的黑底蓝光. 光线柔和.
空格处Q. CapsLock. Backspace. 单个灯珠有点照顾不来.

P.s KO-70 并不是一把以"光"为切入点的键盘.

关于光耦轴和热插拔

轴体上盖部分和传统的Cherry MX轴有一些区别.在保留了十字柱的情况下.增加了一个正方形围边.
扣上键帽以后.水和灰尘都很难进入轴体内部.
使键盘的防水性能有了一定程度的提高.
为轴体自身的寿命提供了另一层面的保护.

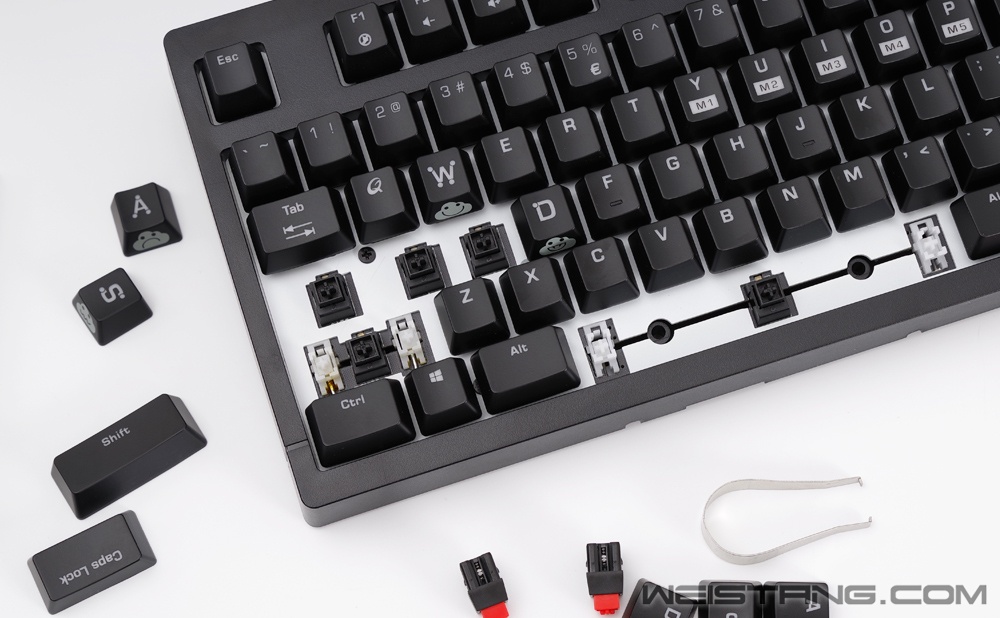

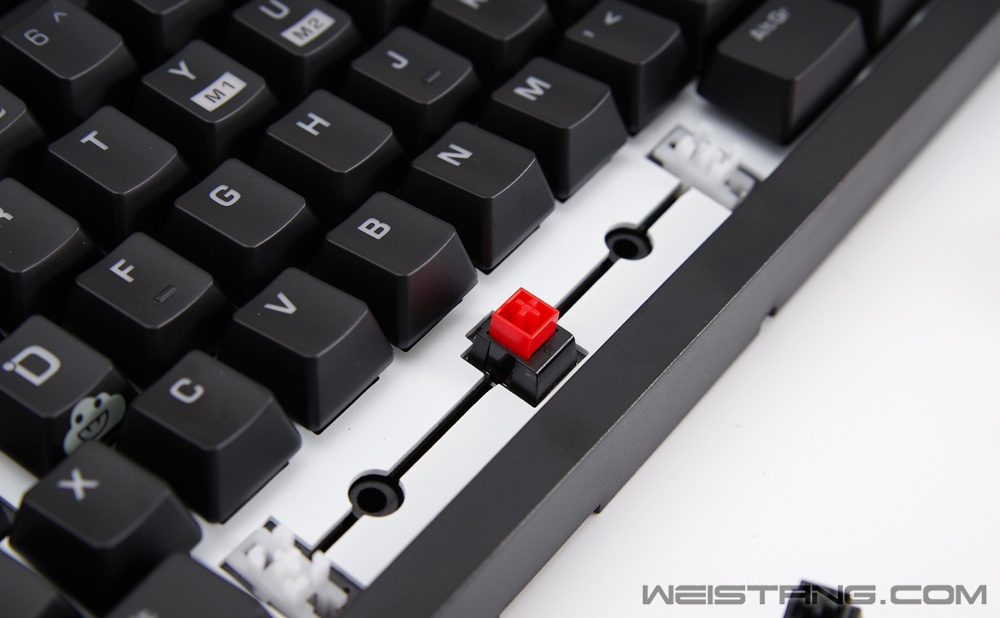

大键位部分使用卫星轴做辅助.
卫星轴只起支撑作用.
比较短的Shift. Backspace.按下和ASD正常键位没有区别.
大空格部分稍稍有空洞感

上面说的防尘防水. 把Shift和Shift旁边的卫星轴做对比就很容易看出来.

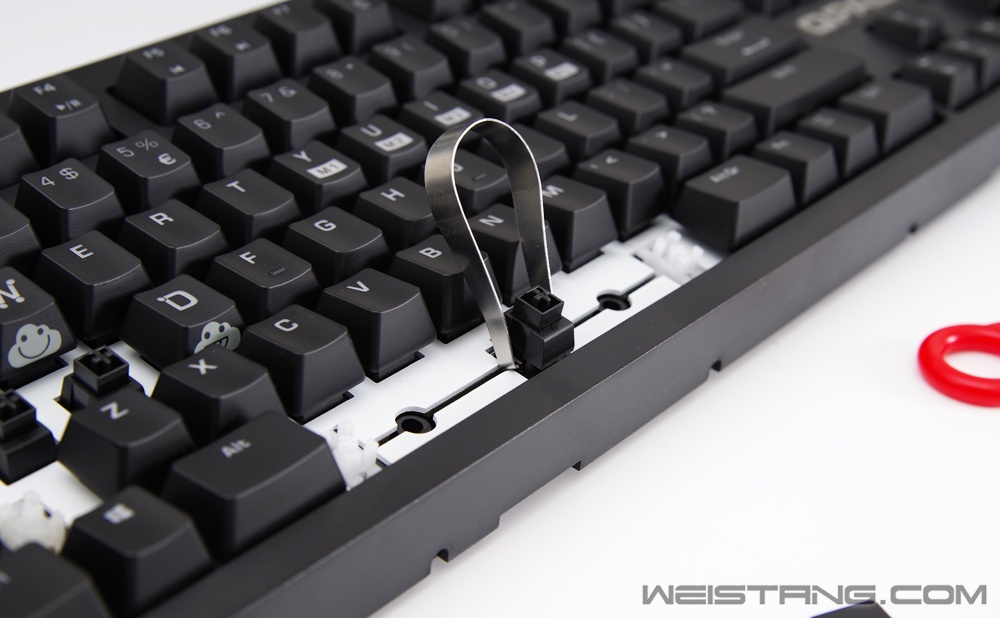

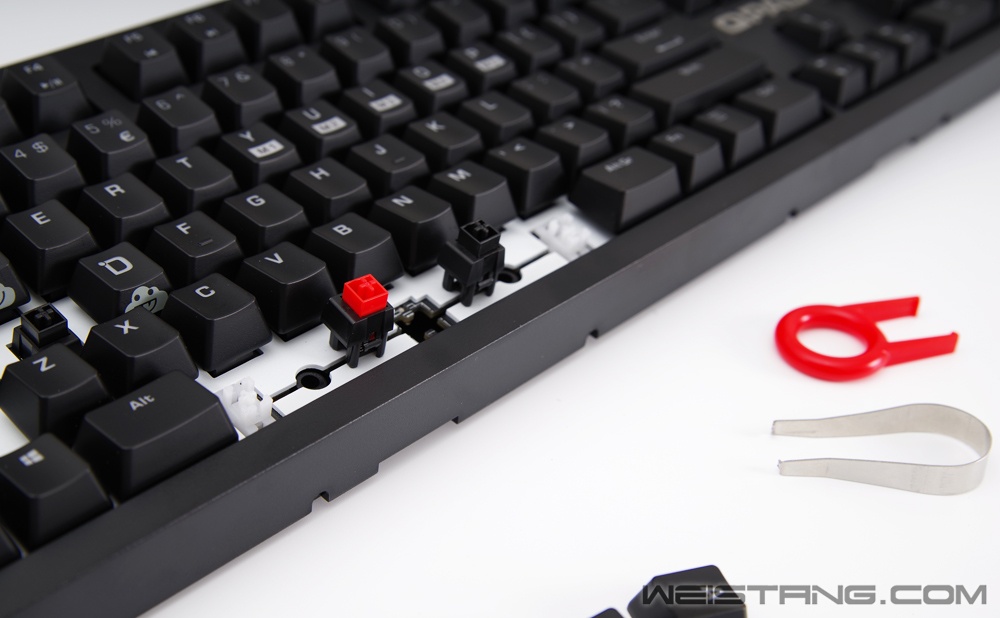

拆轴.
整个拆轴过程和机械键盘机械轴的拆轴有相当大的区别.

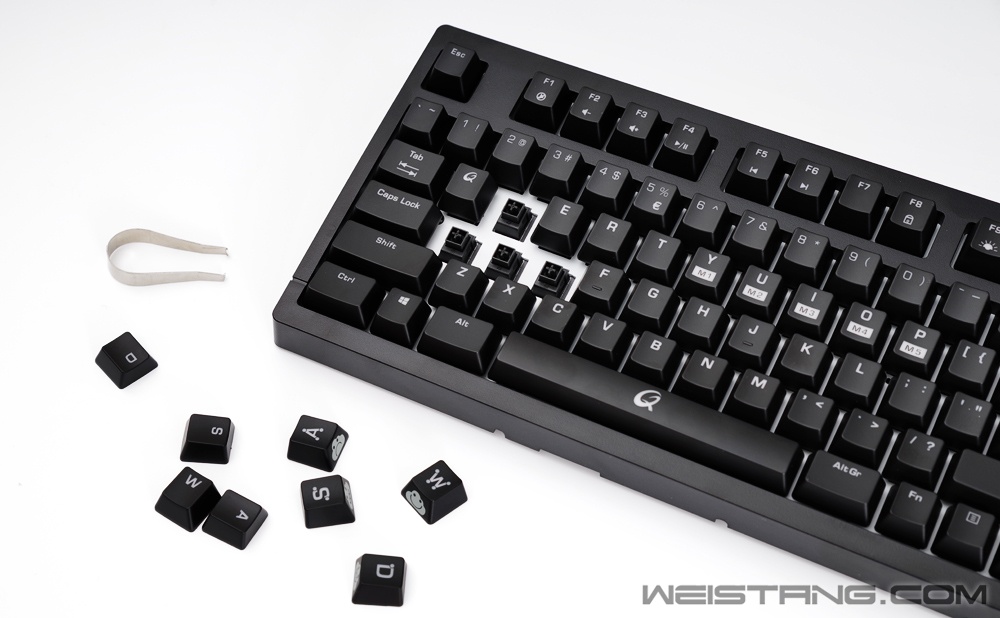

A. 拆轴难度. 和拔键帽一样简单.
B. 安装难度. 和安装键帽一样简单.
C. 热插拔. 在游戏途中. 通过1分钟左右时间. 就可以把几个关键按键换了. 体验其他轴体的感觉.



因为触发原理和工作原理的不同.

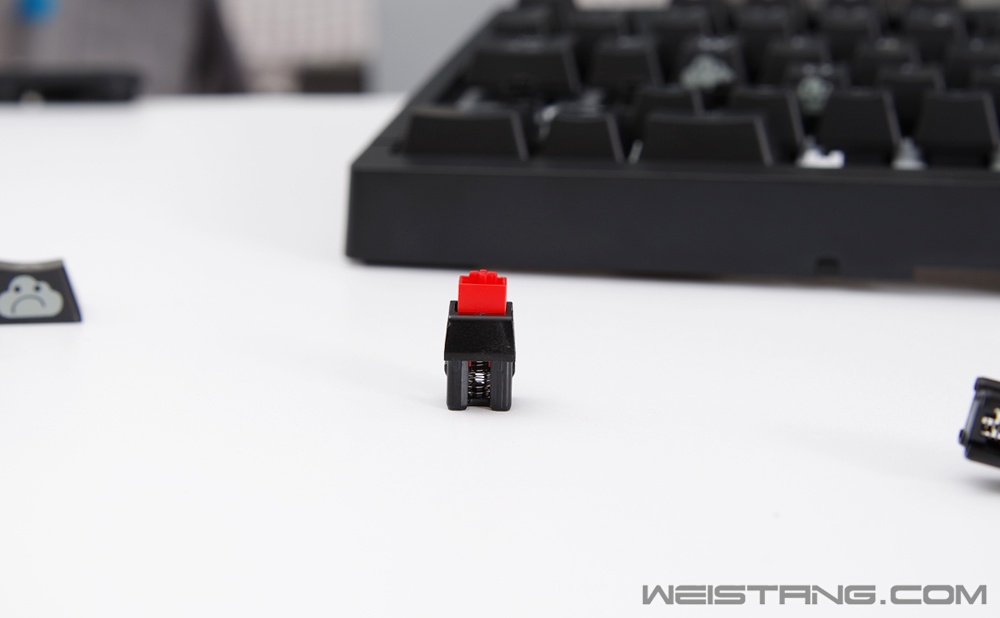

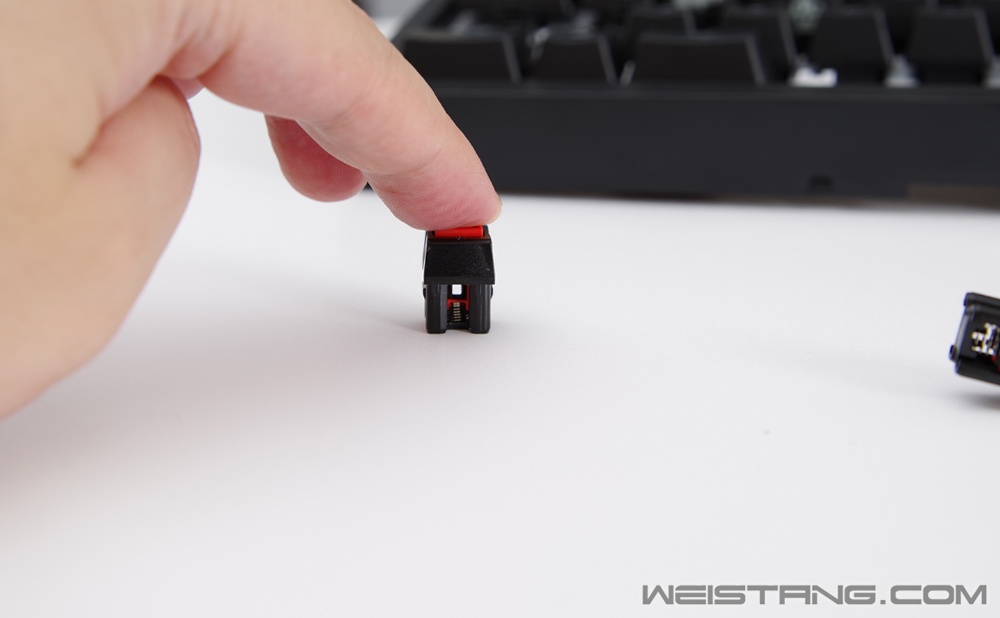

光耦轴的底座是没有"脚"的.

这里的 "脚" 指的是金属触点.
机械轴方面拆轴和装轴都要考虑的金属触点与键盘的PCB电路板相连接. 必须对应触点  (插座和插销)
光耦轴要做的.只是把轴体固定在钢板上就好了. (杯子和杯盖)



整个换轴的过程就是.
用换轴器把原有轴拔出来.换上新的轴体.轻轻按压下去就可以了
机械轴需要一些技巧."脚"需要对准里面的触点.
光耦轴只要固定上就可以了.





光耦轴原理
轴心在下压的过程中.在轴体中部会出现一个通道.键盘上的红外组件通过光的状态来判定为按键按下的状态.
传统的机械轴是通过电信号传给主控. 光耦轴是通过光传给主控.

小结.C
这里有了跟电竞关联相当大的响应时间问题.
FPS类 CS:GO, 守望先锋, 对某个时间点的瞬时反应尤为重要.
MOBA类 LOL/DOTA.在经济相同.焦灼状态下的.瞬秒一个对方英雄. 或者通过一个闪现/跳刀变成对面一个空大.都可以让比赛的整体走势发生改变.

2ms的响应时间. 在操作响应的范畴确实可以忽略不计.
但是从玩家的反应.手指操作.技能预判等外力的情况下. 并不是换了光耦轴就直接上大师上王者了.
它只是提供了一个几乎可以忽略不及的键入时间. 按下闪现的时机最后还是取决于玩家.
总得来说.几乎为0的反馈时间. 带来的优势还是存在的.

关于手感

这是一个主观性很大的范畴.
观点仅供参考.

轴体目前只有黑. 红. 青三种可选.

预压行程 1.2+/- 0.5mm
动作行程 1.8 +/- 0.5mm
总行程   3.0 +/- 0.5mm
起始压力 30 +/- 10gf

触底压力情况：
青轴     55克（樱桃青 60g）
红轴     55克（樱桃红 60g）
黑轴     70克（樱桃黑 80g）

黑轴红轴的压力和传统MX轴无异. 手感相差也不太大. 至于长时间的手感保证. 因为没有机械开关. 只是通过轴心去遮挡和触发光通讯信号.
黑轴红轴的直上直下的结构. 理论上比Cherry MX轴体寿命更长. 官方是1亿击次.
青轴和原厂MX轴有一定的区别. 在按下产生"咔哒"声之前的一点点位置就会触发按键.
有一种预输入的感觉.从原理上看.大概是因为按到轴心露出光的部分.就触发了. 而不是机械轴那种接触到底板.

QPAD的光耦轴只是通过弹簧的压力系数去"模仿"原厂轴的按压过程. 工作原理是完全不一样的.
也就是说玩家可以更换轴心内部的弹簧来达到完完全全的"换轴" 拆轴和分解轴都很容易.

结语

QPAD KO-70是一把从里到外完全不一样的键盘.

新模具. 新轴体. 黑科技.
带来的是全新QPAD KO系列.

轻松换轴. 1亿击次寿命.IPX8防水都是优势.
2ms的响应时间.单单从触发的角度上出发已经拉开机械轴无限大的距离.(因为工作原理不同)
未完成的背板和后面版留空的多媒体USB接口总让人感到莫名的奇怪.
去掉背光. 更换PBT键帽. 以2ms响应时间这个优势去主打电竞牌感觉会是一个很好的选择.

光耦轴还有很长的路要走. QPAD KO-70 也不是终点



1787 & Fairy
2017.03.28
