艾酷复古猫鼠标图赏+拆解

human_tom

经典的鼠标一直会被模仿，IE3.0就是这么一款经典中的经典，十多年前CS游戏的盛行，让这款微软出的IE3.0鼠标名满天下，也被誉为FPS神器。且不论外观模具跟IE3.0相似的各类“复刻”，目前的FPS游戏鼠标或多或少都会有IE3.0的影子。今天给大家带一期图赏，是艾酷出的复古猫鼠标，复刻了IE3.0鼠标的外形，采用了自家特有的时尚图案。艾酷一直以“时尚”自居，大家看看这次的图案是否让我们眼前一亮呢？

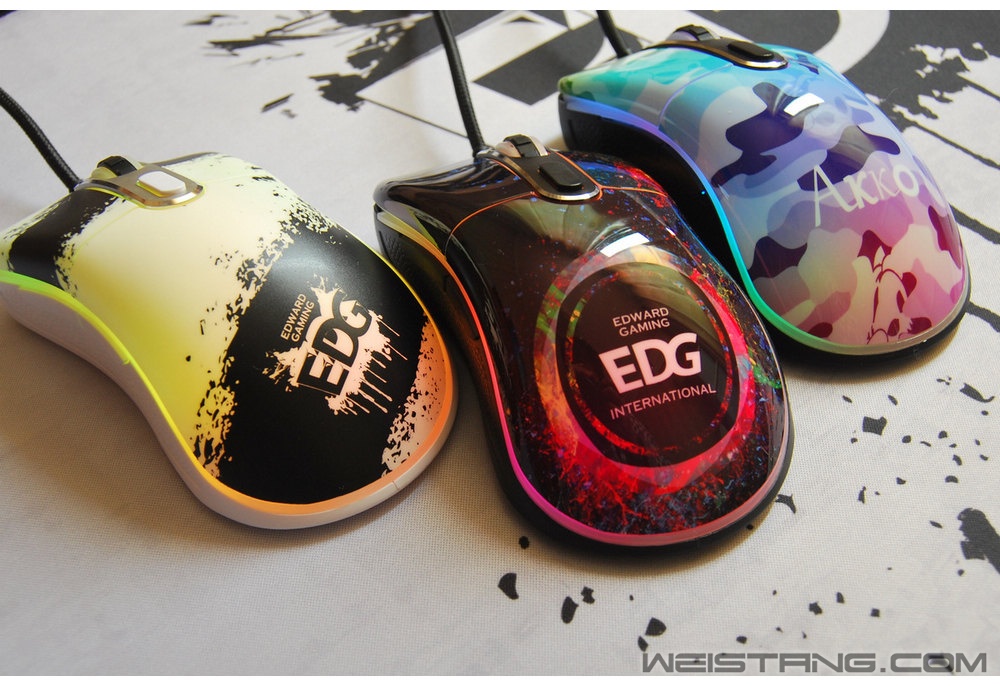

艾酷复古猫鼠标目前有三个图案，两款是艾酷和EDG的合作款，黑色梦幻（光面）+黑白梦魇（磨砂）。还有一款是艾酷自己的特别迷彩版（光面）。大家请看实拍图：

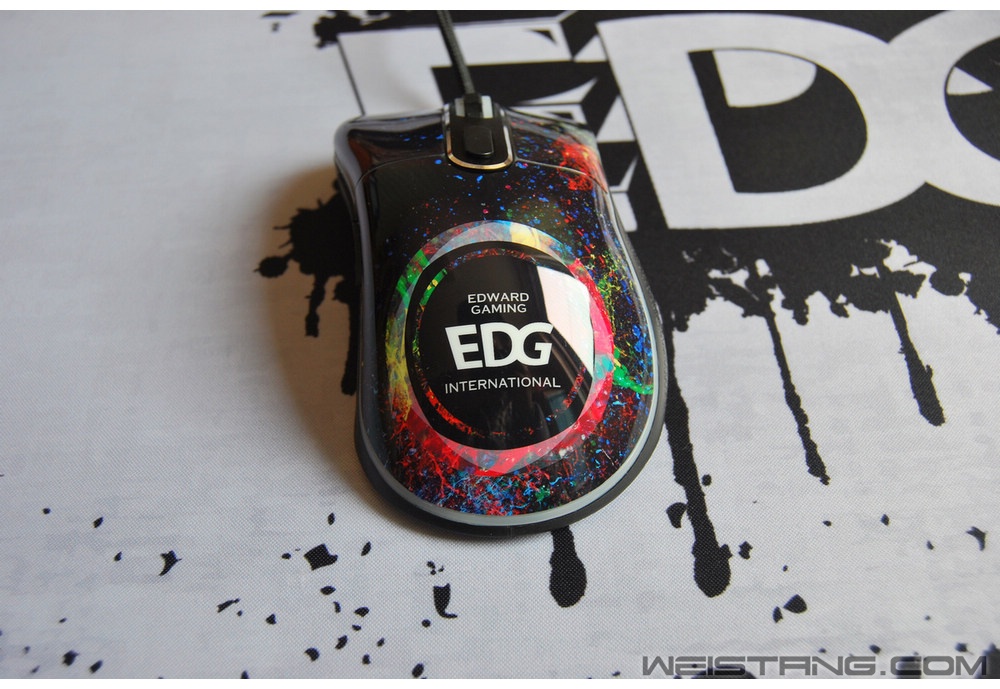

艾酷&EDG合作款——黑色梦幻（光面）：











艾酷&EDG合作款——黑白梦魇（磨砂）：

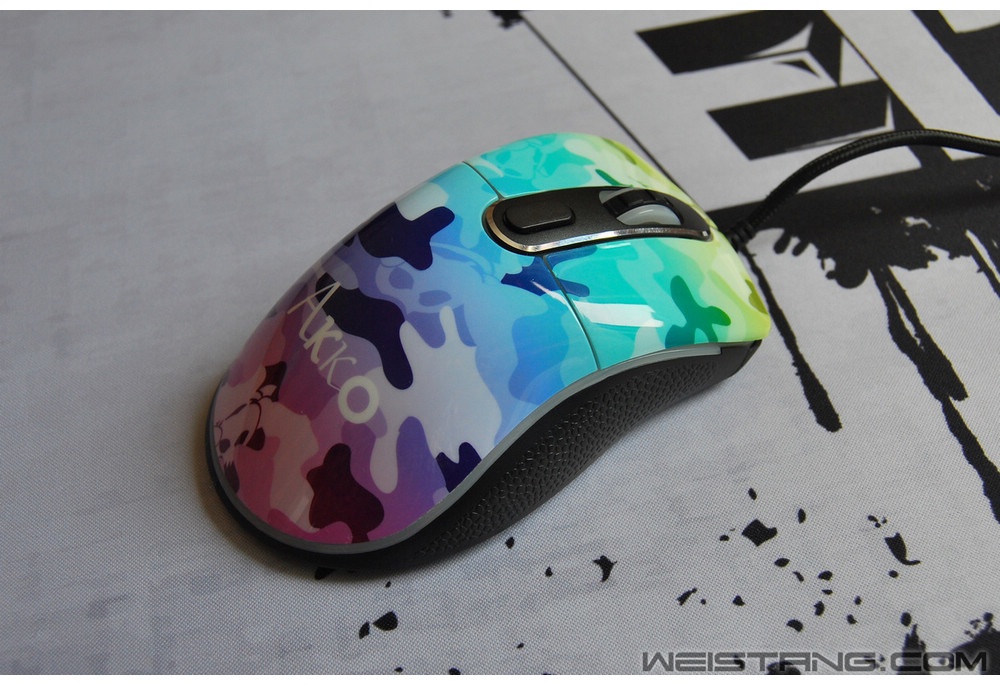

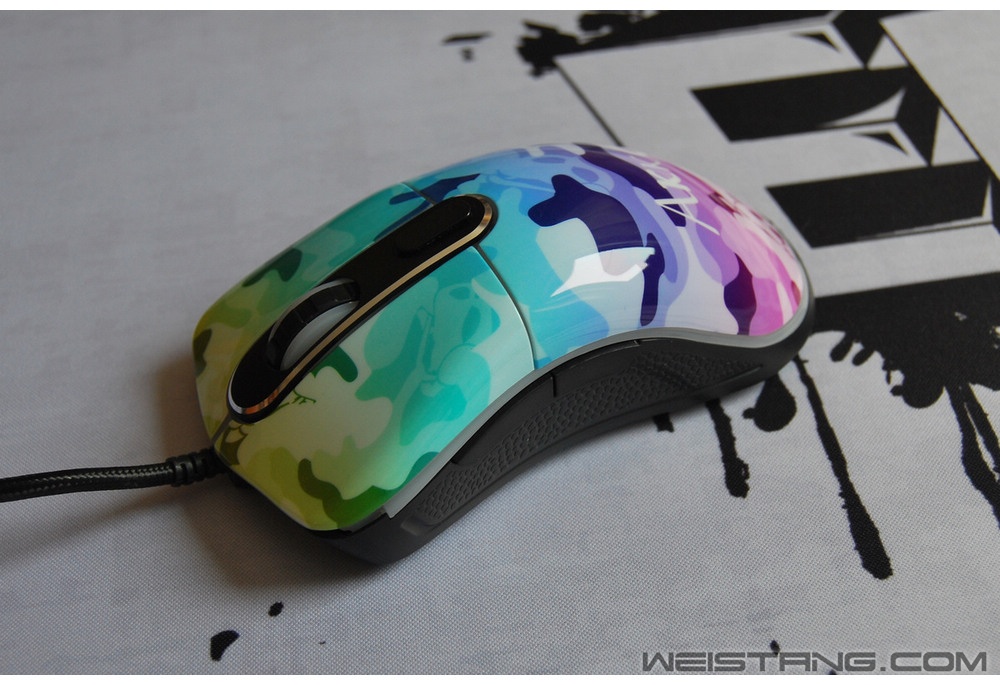

特别迷彩版（光面）：

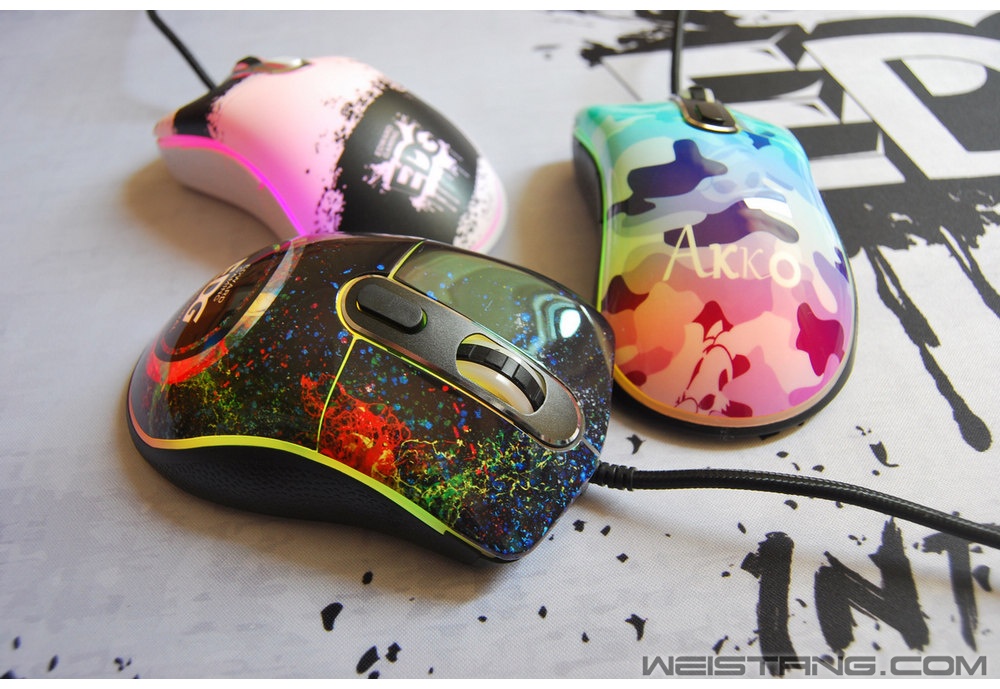

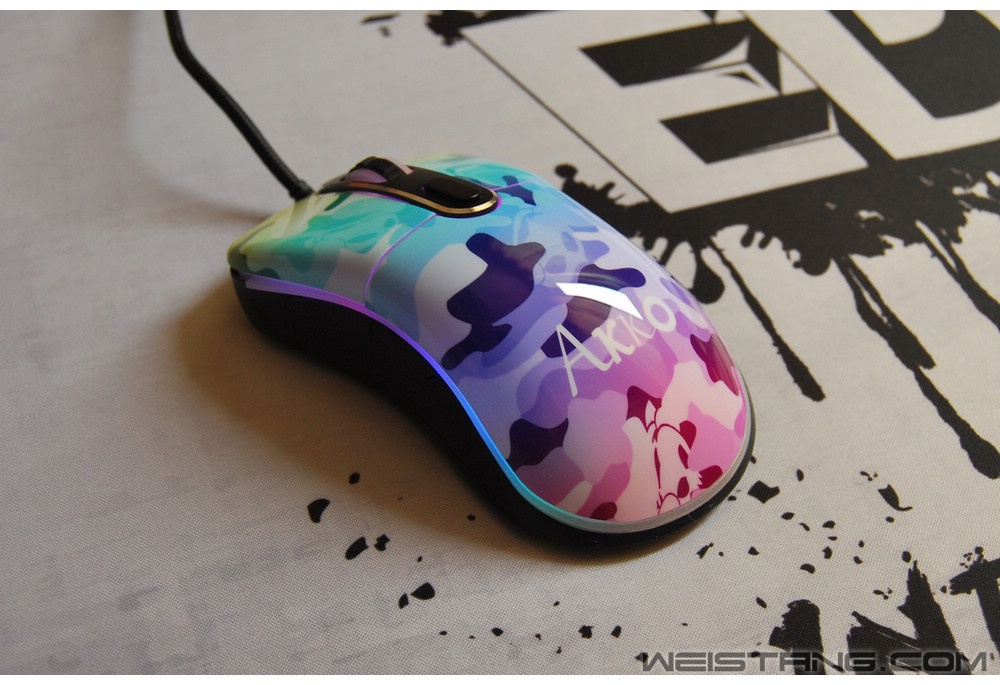

通电后的RGB流光灯效实拍（目前驱动还未放出，放出后灯效可调）：













看了这么多的美图，哪一款更得你心呢？

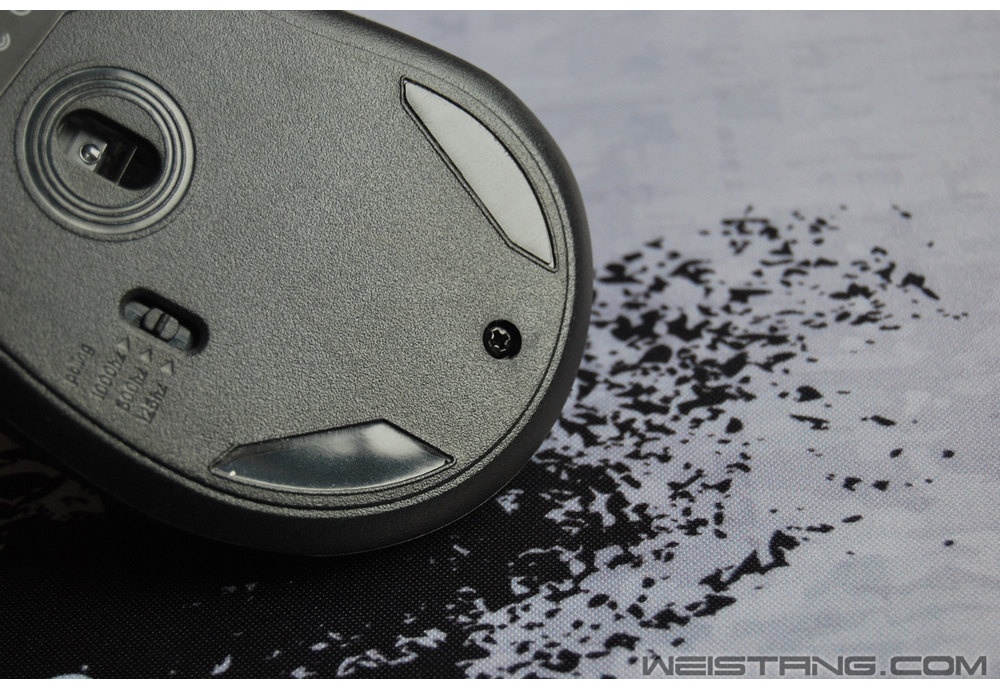

这么一款IE3.0的复刻鼠标，颜值很高，内在到底如何呢？我想通过拆解来跟大家一探究竟！鼠标外壳的唯一一个螺丝在底部，脚贴下无隐藏的螺丝。

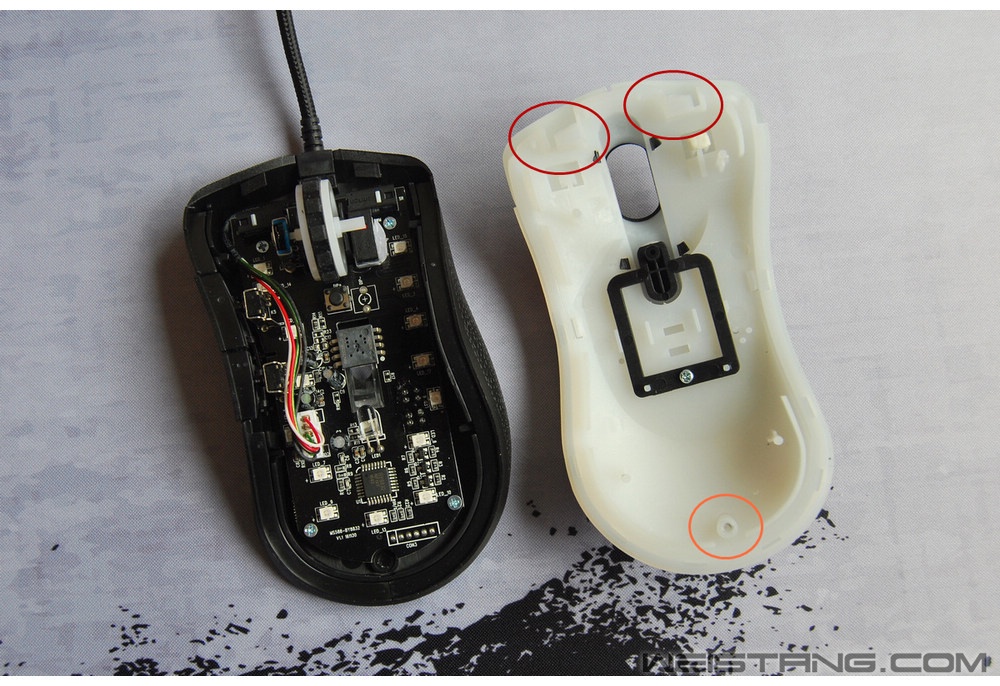

鼠标出线口是通过卡扣连接的，底部通过螺丝固定，让上下壳稳定连接。

作为一款具有RGB流光灯效的鼠标，十几颗的RGB灯让灯光的过渡更柔和。

鼠标配置了PMW3320光学引擎，看到是8个针脚和鼠标的定位售价，也自然猜到了这款引擎是3050的进阶版，所以说能领先后者多少，估计也不太好说。

鼠标的左右键使用了大家熟悉的欧姆龙的10M微动。

中键是华诺红点，黄圈处是一块热熔胶，貌似用来固定华诺红点和微动基座，但是却脱胶了，这里稍有不解。

DPI键使用了方形微动。

一颗型号为BY8832的IC。

PCB板切边加工还不错，焊点也没问题，针脚留的有点长。

鼠标的两个侧键也是使用了方形微动。

滚轮特写。

侧边看着是一体成型的ABS模块，没有用塑胶类的材质做防滑辅助。

这是鼠标上盖，整体材质为雾化的透光材质，而且多层设计，看来为了柔和的RGB灯光在这个上盖上花了不少心思。

按键柱特写，十字按键柱设计。

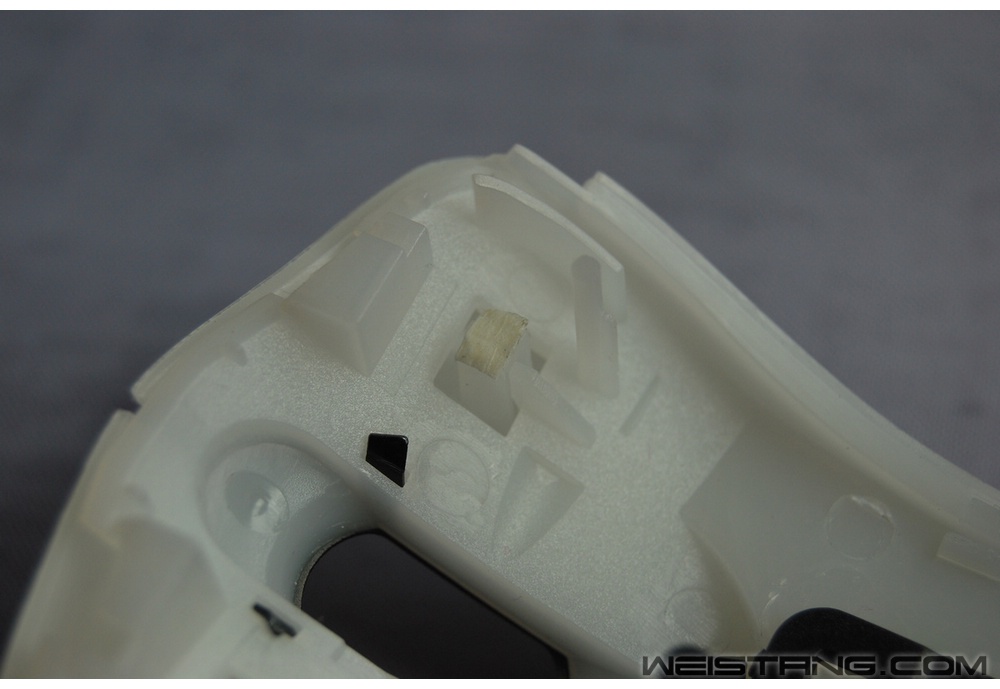

这个左键看似厂家也经过了修正，不知道是个例还是通病，左键的按键柱上进行了“加厚”处理。

好了，整个拆解完成，对这款鼠标，应该有了更深一步的了解。
