请珍惜飞线哥修过的鼠标，ZA13又让我飞一次。

W.L.Troy · 发表于 2017-5-4 21:01

网友的卓威ZA13鼠标，上次就是找我飞线维修的左键，这次鼠标又被使用者换微动弄瞎了。

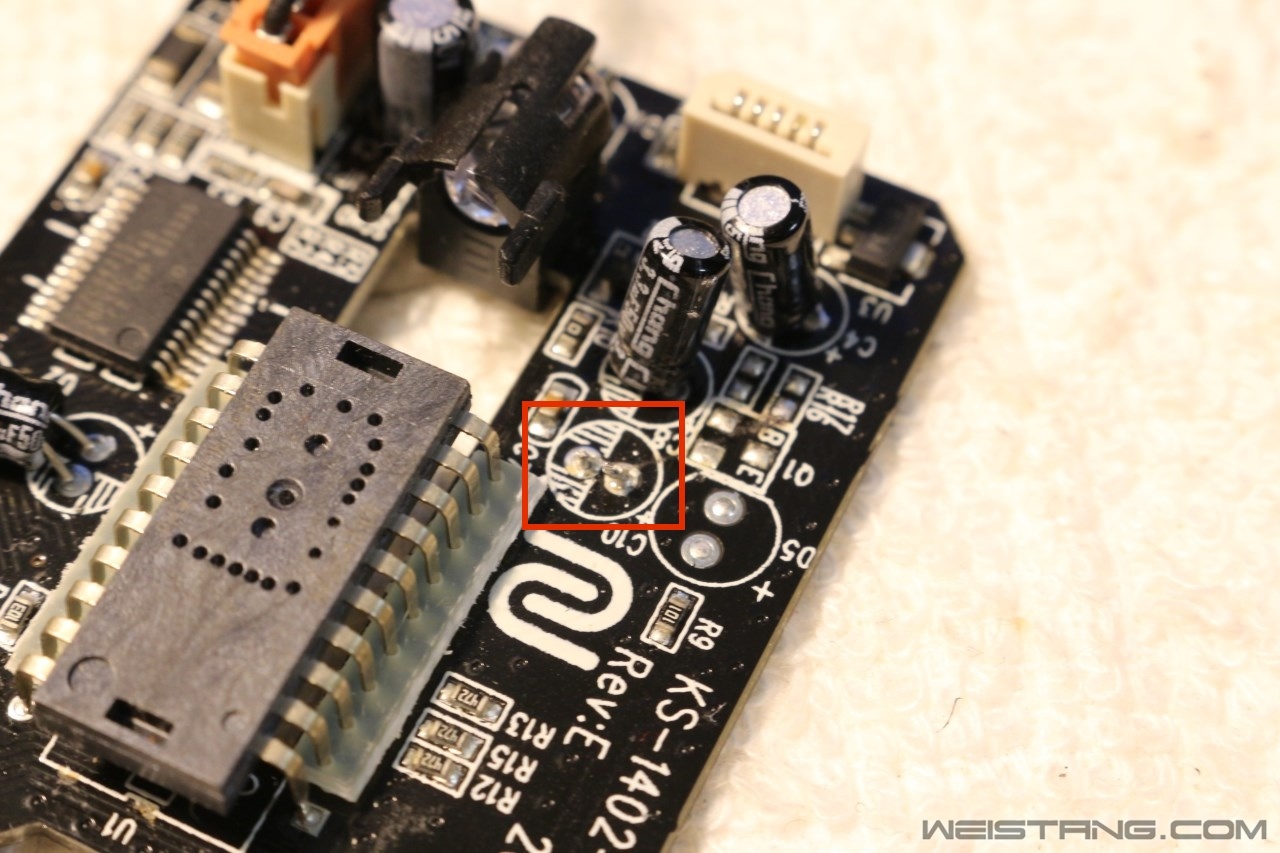

发现故障，首先鼠标通电识别，但是所有功能失灵，移动，侧键，左右键及滚轮都失灵，发现鼠标异常发烫，红框标记的位置应该有一个电容，但是只留下两个相连的引脚造成鼠标短路，幸亏没伤到主控，发现问题后赶紧把两个引脚断开，然后鼠标左右键和中键滚轮功能恢复，移动测试正常。

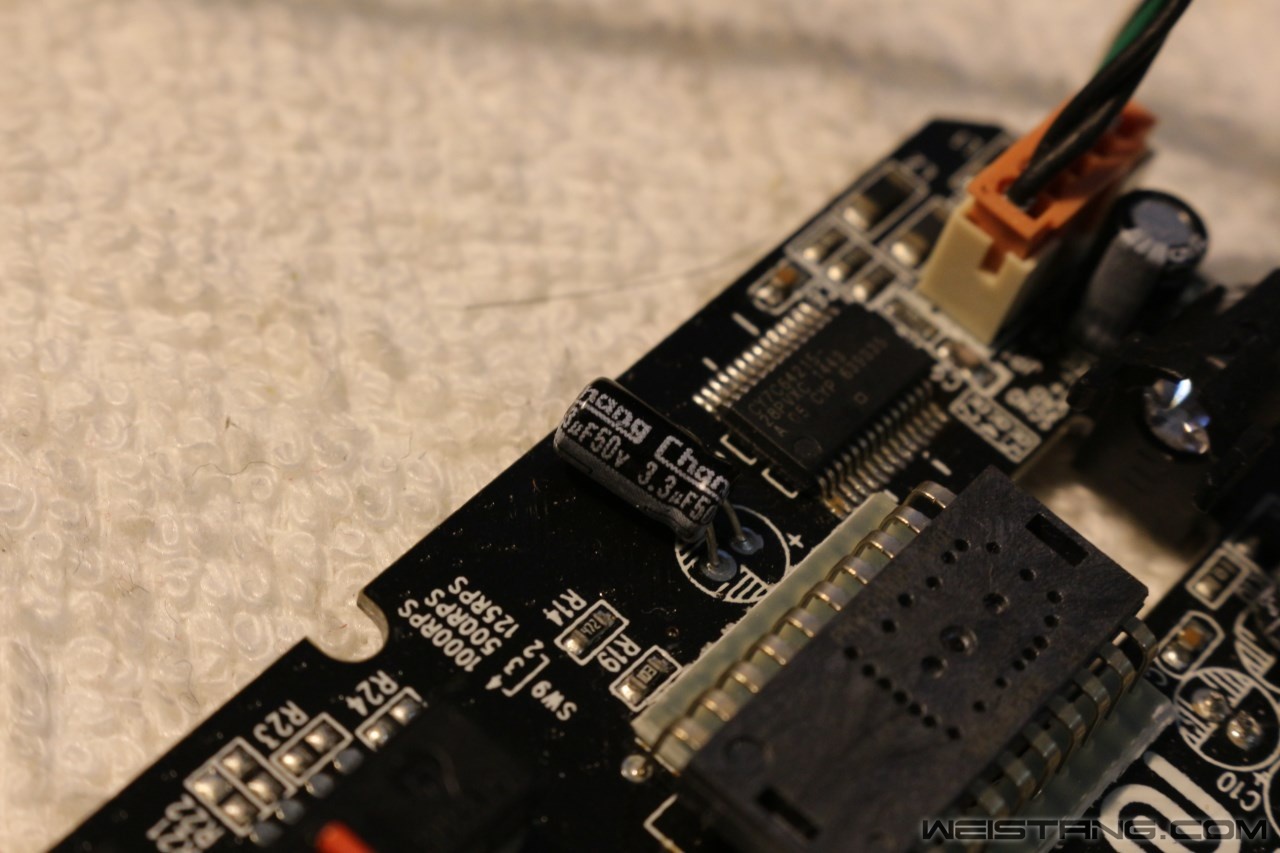

缺失的电容位3.3uf50V规格，需要去电子城找个相应的配件焊上，奇怪的是使用者怎么会把电容给弄断，而且两个引脚还给连起来造成了短路。

再次进行左键的飞线微动，还是从板子正面的焊盘引线到微动引脚，维修十分顺利，这里可以看到使用者把右键也进行了更换，焊的水平是差了点。

左键飞线点特写。最后因为没有响应的电容所以鼠标的大部分功能都恢复了，但是侧键的功能依然缺失，等找到相应的配件更换应该就能彻底修复这个鼠标。最后希望使用者不要轻易更换飞线维修过的微动，这样很容易造成再次短路的故障。

hider2015 · 发表于 2017-5-4 21:30

电容挥发了… 哈哈

W.L.Troy · 发表于 2017-5-4 21:36

hider2015 发表于 2017-5-4 21:30
电容挥发了… 哈哈

电容掰断了，还把两个断脚拧到一起，我都服气了。

hider2015 · 发表于 2017-5-4 21:45

W.L.Troy 发表于 2017-5-4 21:36
电容掰断了，还把两个断脚拧到一起，我都服气了。

那有可能真是拧下来的…

newhand2010 · 发表于 2017-5-4 22:01

双面铺铜板，大功率烙铁才好使。
用料一般啊，对不起售价。

箴言。 · 发表于 2017-5-4 22:13

这句是传说中的一技之长

kukao · 发表于 2017-5-5 08:55

哈哈这哥们可以的再练练手差不多就可以了~

与歌 · 发表于 2017-5-5 09:09

飞线哥名不虚传

灵隐 · 发表于 2017-5-5 20:22

这破坏力强

Kuriboh · 发表于 2017-5-5 21:47

毕竟飞线哥

心静则安 · 发表于 2017-5-6 09:59

修过了的最好别再折腾了，容易出问题

半自働 · 发表于 2017-5-6 15:43

真是什么牌子都会弄

81834266 · 发表于 2017-5-6 21:01

飞起来，折腾坏了继续找飞线哥

razer’ · 发表于 2017-5-7 03:30

飞线哥，我想说这人是跟你有仇么，要么就是中学物理没学好，直接把电容给短路了，这是作死的节奏

W.L.Troy · 发表于 2017-5-7 09:01

razer’ 发表于 2017-5-7 03:30
飞线哥，我想说这人是跟你有仇么，要么就是中学物理没学好，直接把电容给短路了，这是作死的节奏

据说是他家孩子弄的。

妞妞的仔仔 · 发表于 2017-5-7 12:51

我看卓威现在跟雷蛇好像一个pcb代工厂的了

1995BZ · 发表于 2017-5-8 02:26

ZA13内部做工也一般般，这怎么电容会短路了呢

沙漠的fei鱼 · 发表于 2017-5-8 19:09

飞线哥就是厉害

黛丢丶 · 发表于 2017-5-8 19:46

精神可嘉、

superb · 发表于 2017-5-15 16:09

hider2015 发表于 2017-5-4 21:30
电容挥发了… 哈哈

应该是电容潜逃了。
