来几张鼠标特写。

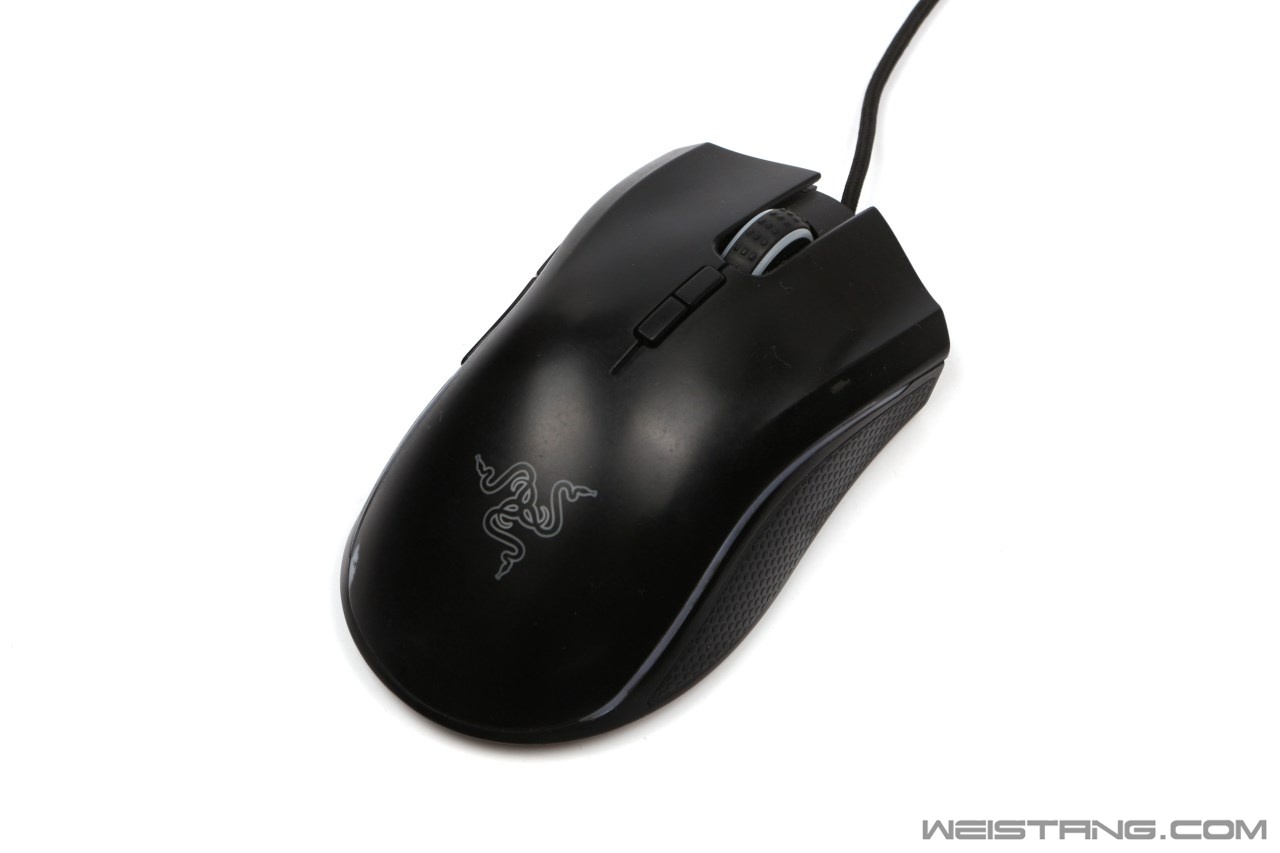

鼠标从这个角度拍还是挺帅的。

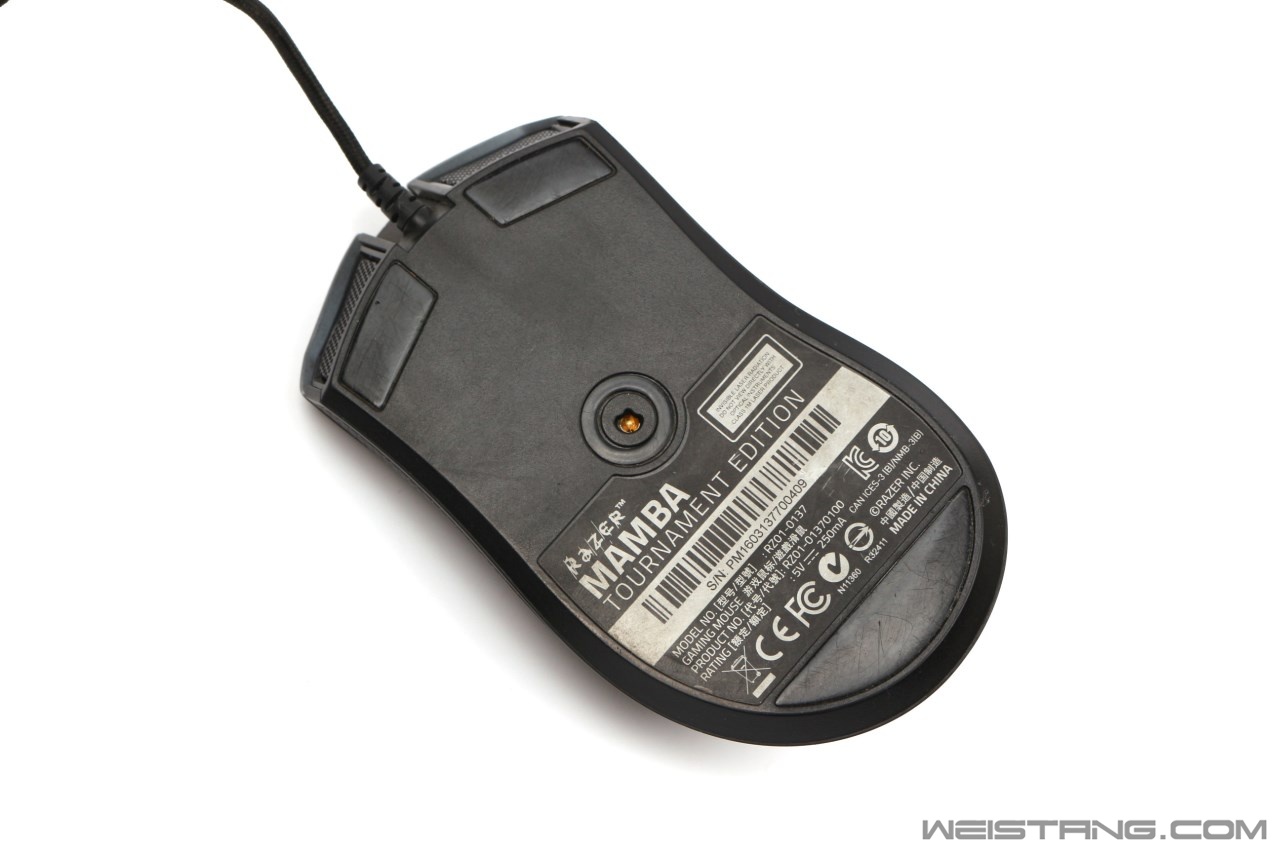

背面特写。
撕掉鼠标底部的三个脚贴，可以看到下面的三颗螺丝。

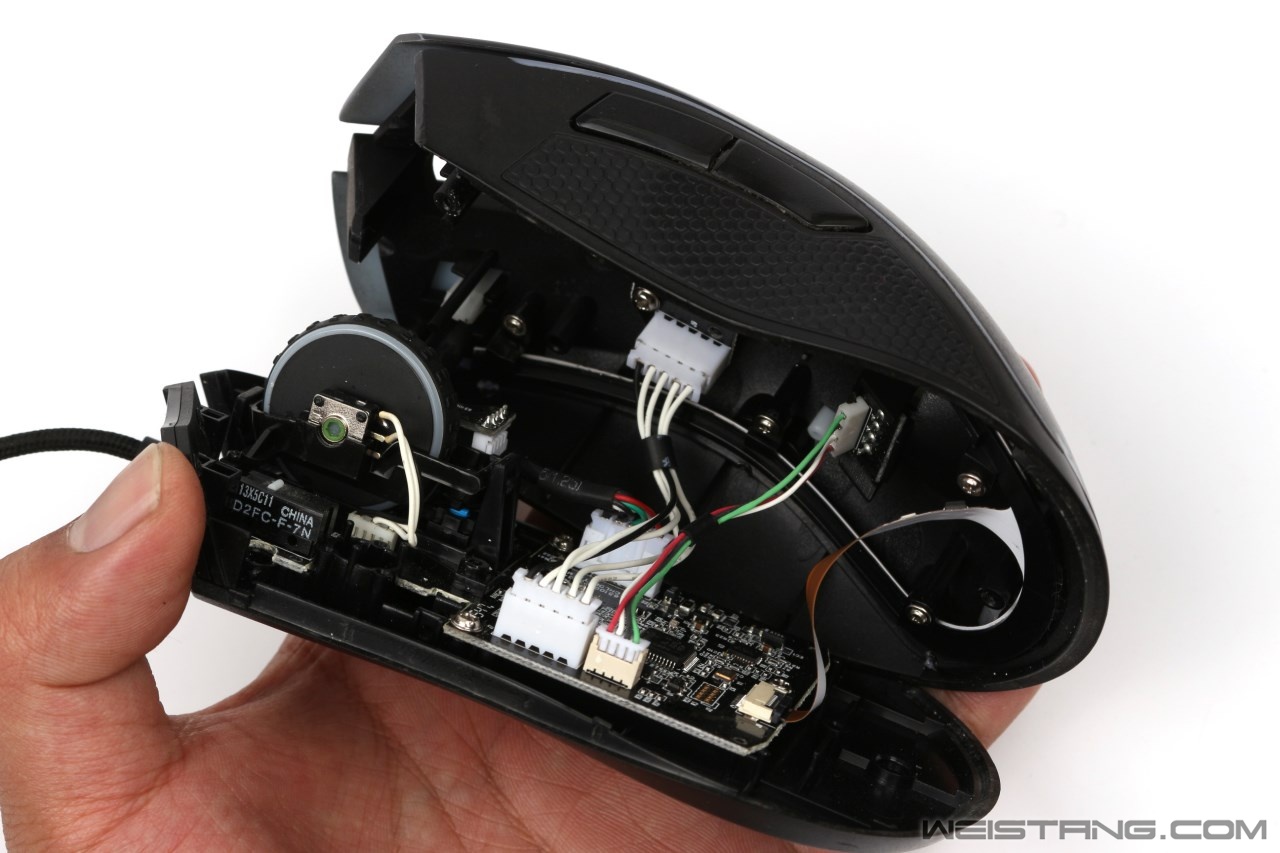

打开上壳注意内部的排线，开壳的时候不要用力过大。
上壳内部特写。
按键柱采用加固的十字型设计，耐久度肯定没问题。

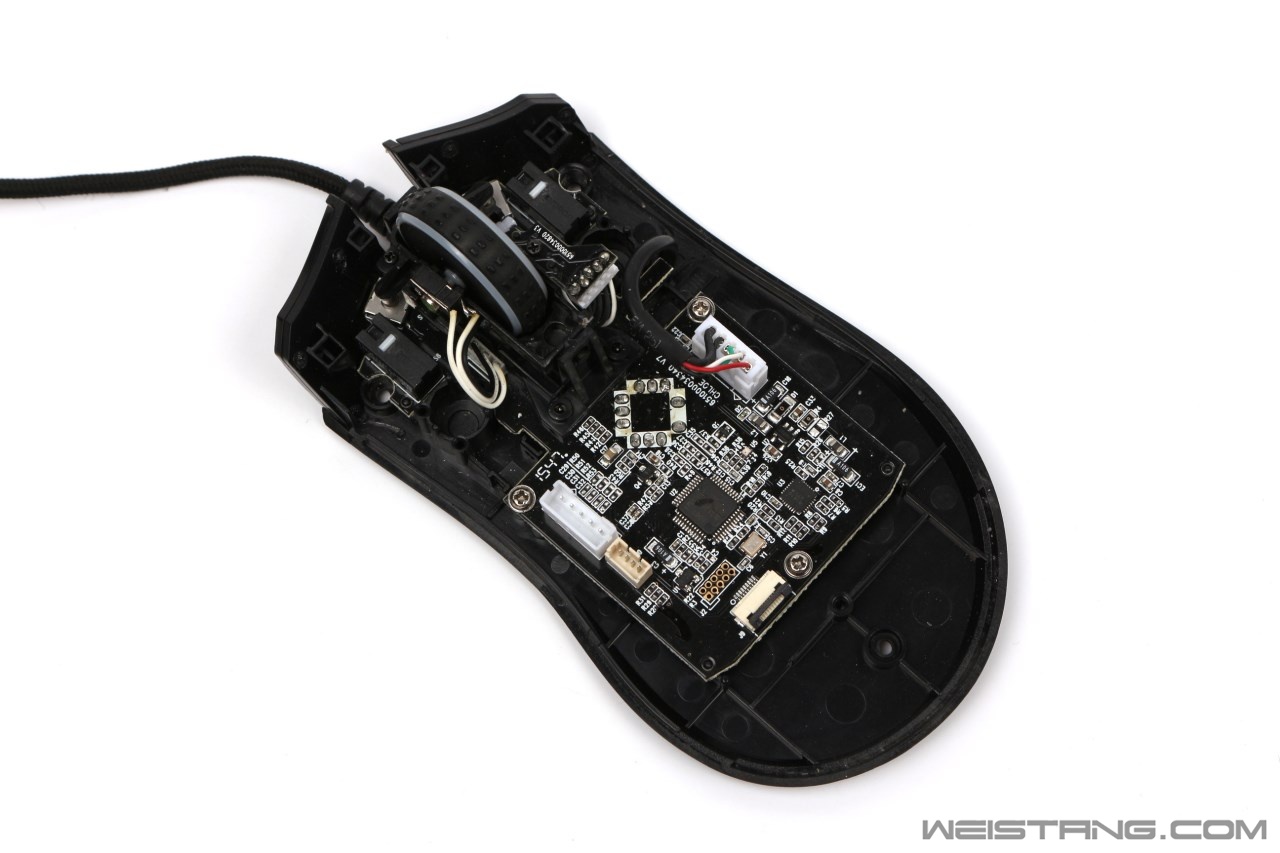

鼠标内部特写，内部结构比较简单，但是滚轮部分采用了模块化的设计方式。

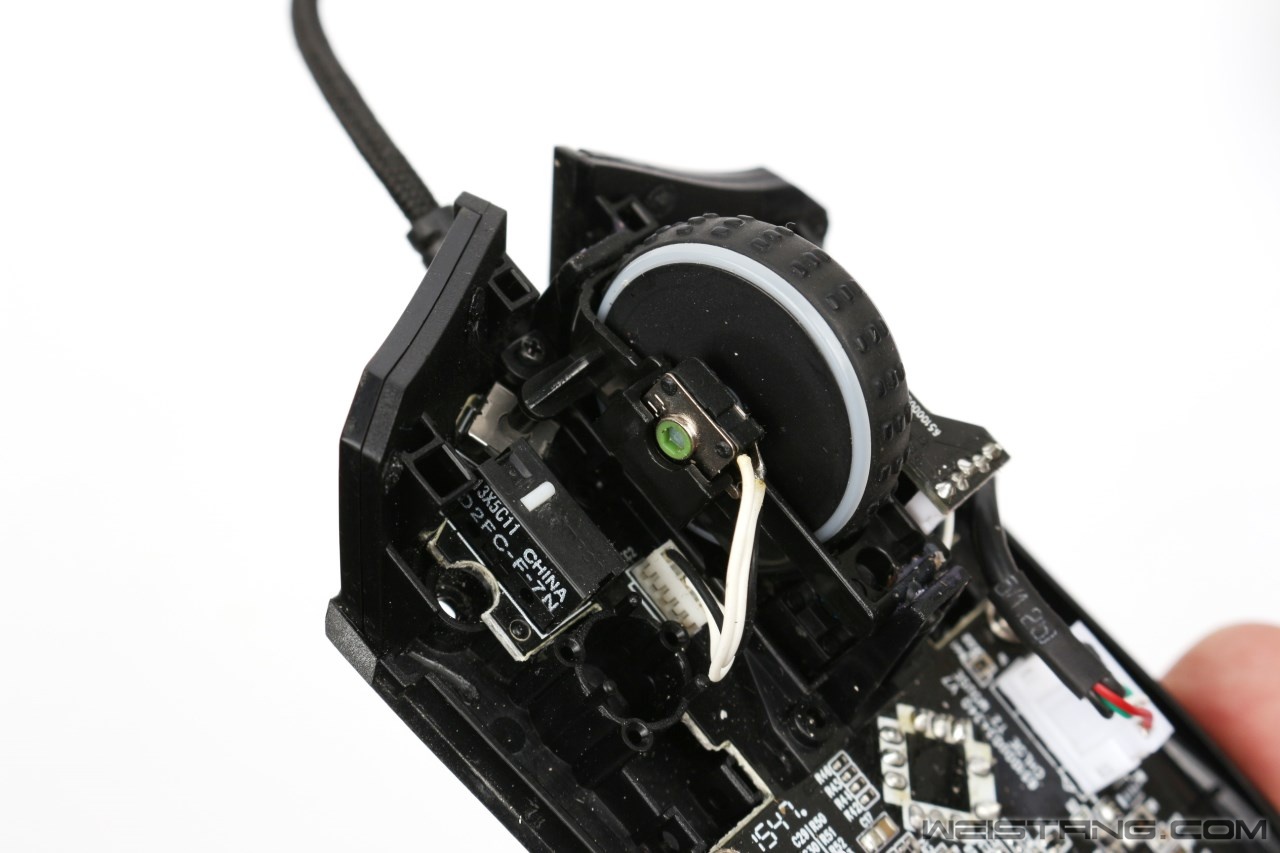

让人不爽的是曼巴5G居然还是7N的微动，用这种微动很快就会拥有双击蛇的光环。
右侧特写。
滚轮灯光还是采用内嵌PCB灯板的设计方案。
滚轮模块特写。
主板特写，编码器线缆和滚轮灯板线缆都是直接焊在板子上的，所以两边的线路都不能直接拆下来。

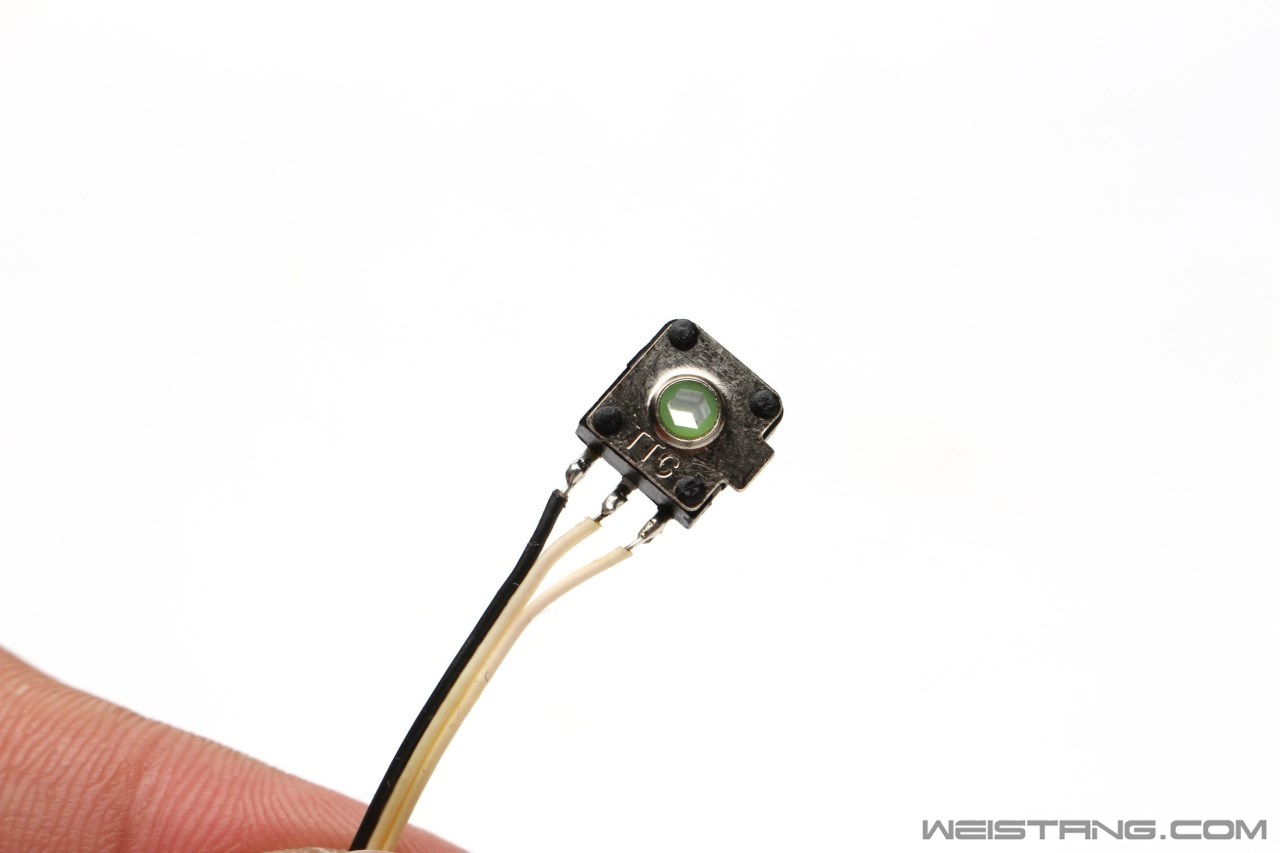

带线的方形TTC绿芯编码器。
滚轮的灯板特写，RGB灯珠非常的小，但是灯光很亮。

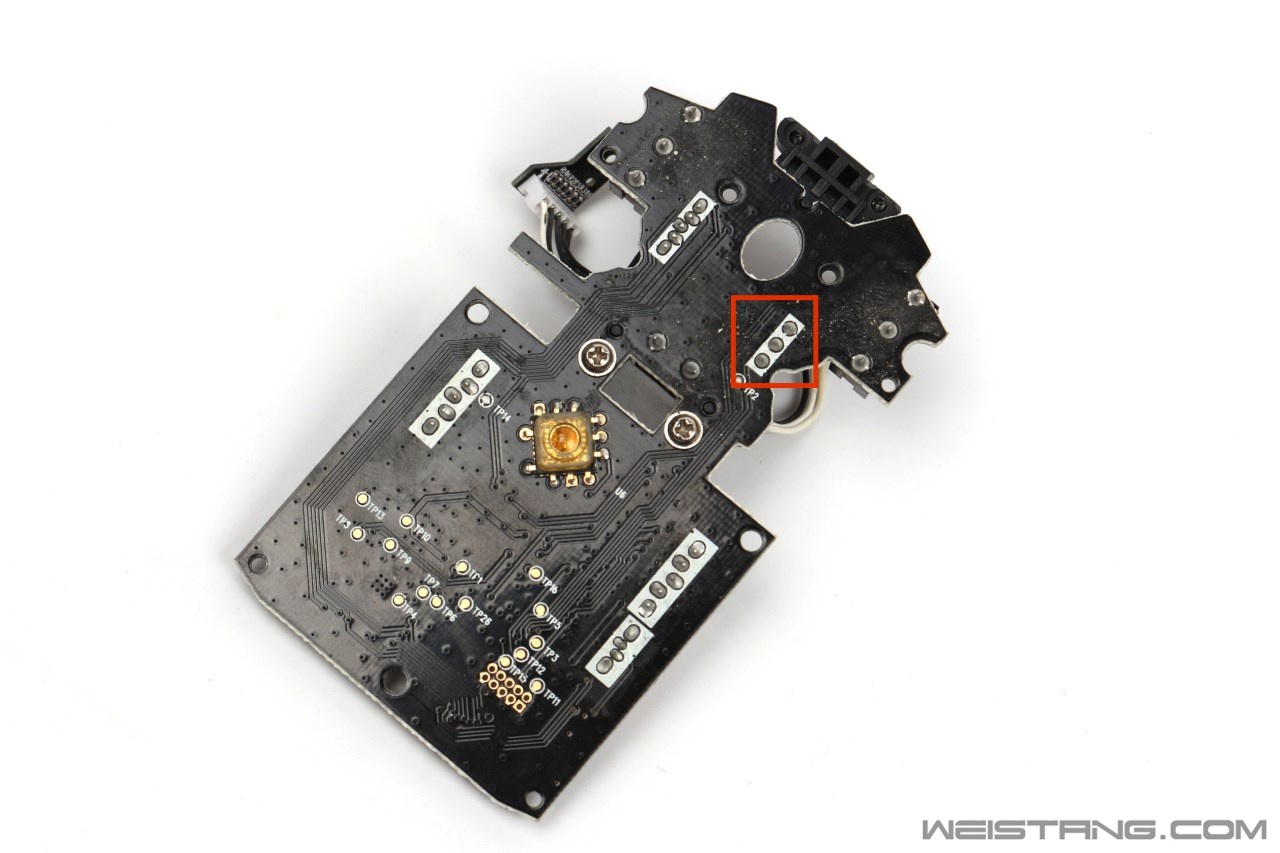

板子背面特写，红框标记的地方就是编码器线缆的焊接点。
鼠标底壳特写。
订购的新编码器，这种编码器是直接带排的，在更换的时候我们只能使用到编码器而线缆要直接剪断。
TTC绿芯编码器特写。
新旧两款编码器特写，新编码器和旧编码器的方向是反着的，所以焊接的时候要弄清楚线序。
把旧编码器从线缆连接处剪断，然后给线头都上焊锡，方便最后的焊接。
新编码器处理干净需要焊接的引脚部分。
将编码焊接好以后因为焊点部分会偏大，所以卡槽的出线侧边要进行改造，把卡槽的侧边直接掰断，这样焊点部分才能放进去。上盖之前先通电把编码器的功能进行测试，彻底没问题了再上鼠标的上盖，经过测试维修的鼠标滚轮功能一切正常。这次维修十分成功，需要注意的是新旧编码器的引脚方向是相反的所以焊接的线序要弄清楚。
|
