最近收到了外设堂某会员的一张定制的3000全灯pcb，问题是不上电，接线后完全没反应，第一时间就可以分析，这种情况大概是如下几种情况引起的：
1、主控挂了（可能）
2、led都挂了（很容易测试 显然不可能）
3、线坏了 （换usb线验证依然不亮）
4、mini T口usb接触问题（用表测量T口usb电压正常）
5、pcb线路问题（可能）
经分析最后引起不上电的问题有可能是第一条和第五条，其中听描述是焊线的时候把线序焊错了，如果痛点的话可能会引起主控烧掉，但是主控不是那么容易就烧掉的，作为一颗独立的ARM芯片，现在诸多这类键盘的主控内部都有保护电路的，所以我要先来排查一下PCB线路的问题，试用方法依然是用电表节点大法

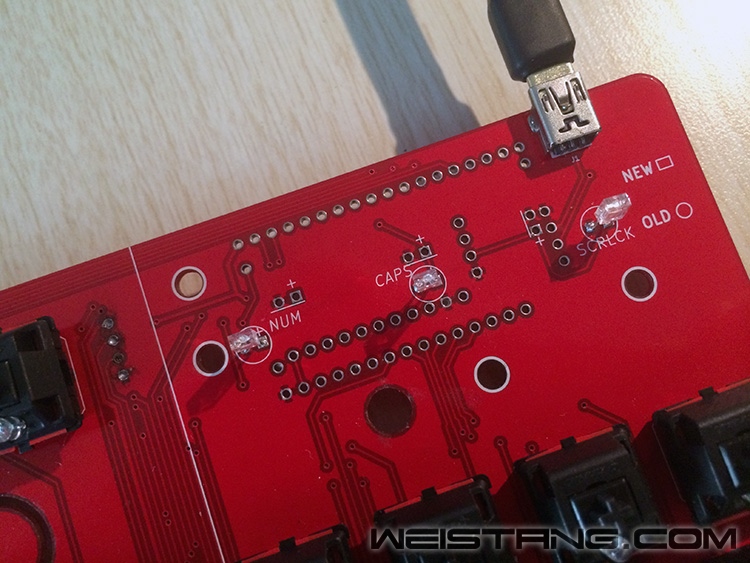

换过线了依然不上电

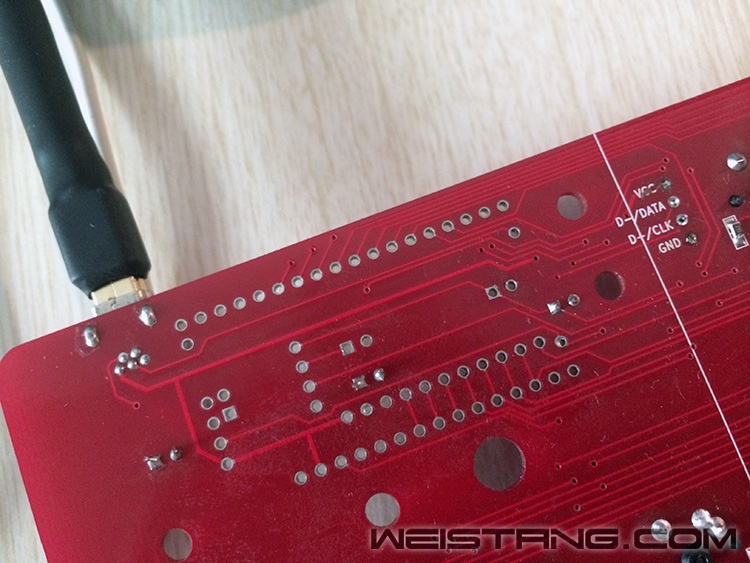

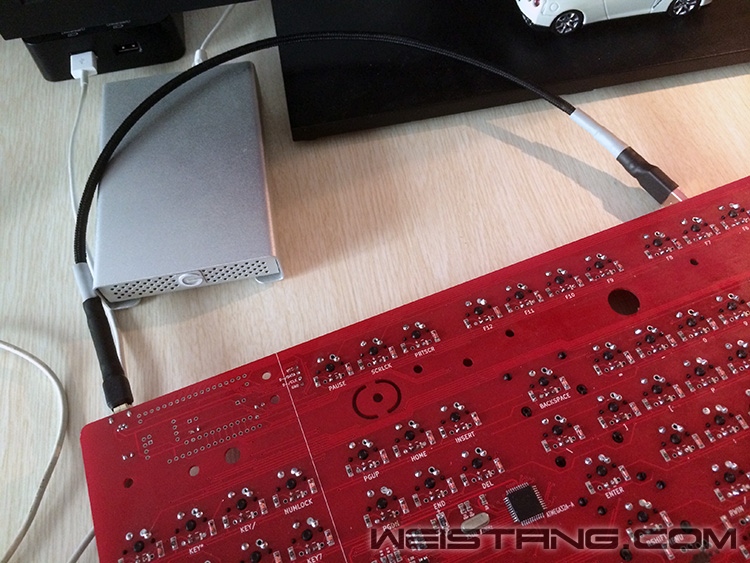

背面焊点
可以很明显看到上图右侧那四个跟usb四线联通的过孔已经被焊锡堵死。
这四个过孔不单纯是给焊4芯线用的 同时还是PCB得过孔 联通上下层PCB

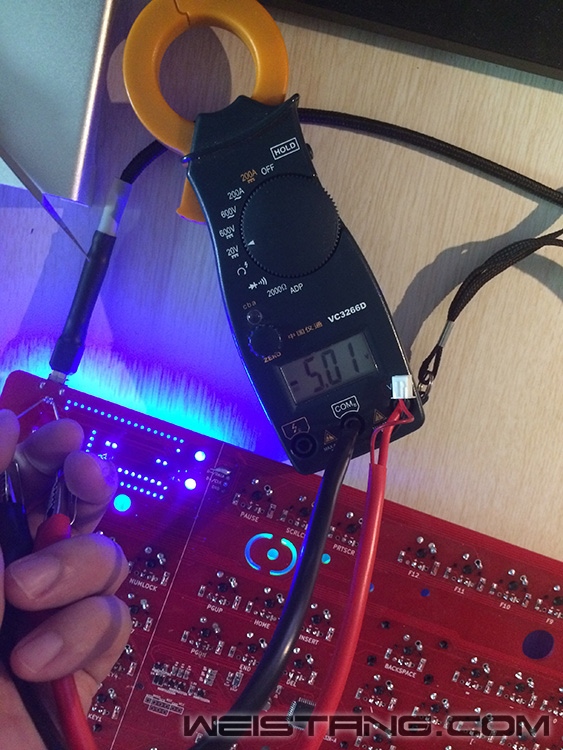

测试t口usb背面焊点 5V输出没问题 显然不是接口的问题
接下来要顺着T口usb定义引脚的+5V来找pcb上的+5V节点，别告诉我你不知道T扣usb定义哪个是+5V，5个脚斜对角用表量会测量到+5V和GND，一共两种情况，两下就测出来。

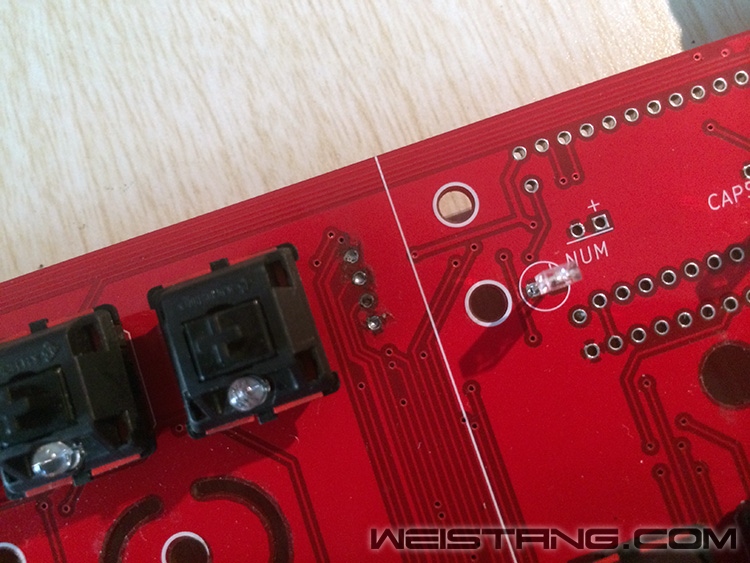

问题找到了 就在四个usb线连通的过孔Vcc那个位置断路了
Vcc断路就意味着+5V根本没有引到主控上，led也没供电，必然不亮啊，开始肉眼还真没看到，焊盘跟pcb走线断掉了。

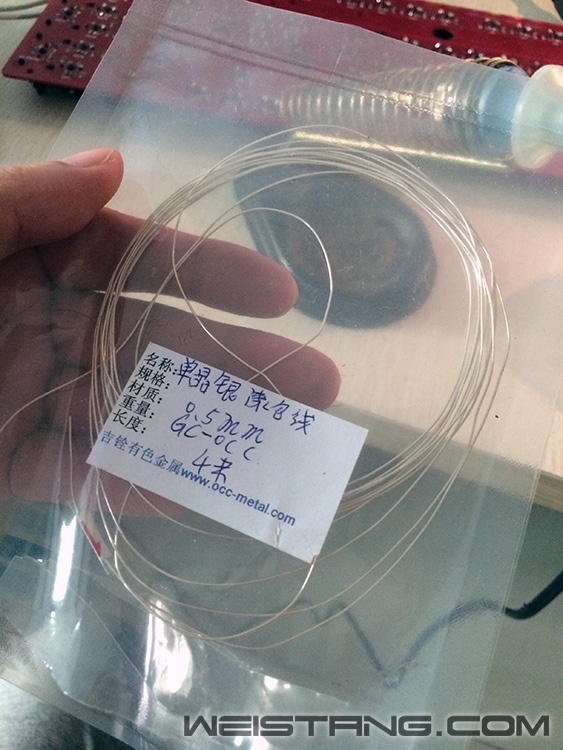

祭出大杀器 .5mm单晶银漆包线
因为是+5V同时键盘PCB还是全灯 所以走线部分要用刀刮出比较大的面积来飞线
飞完线直焊测量一下跟t口usb的+5v是否导通，导通的话就ok上电！

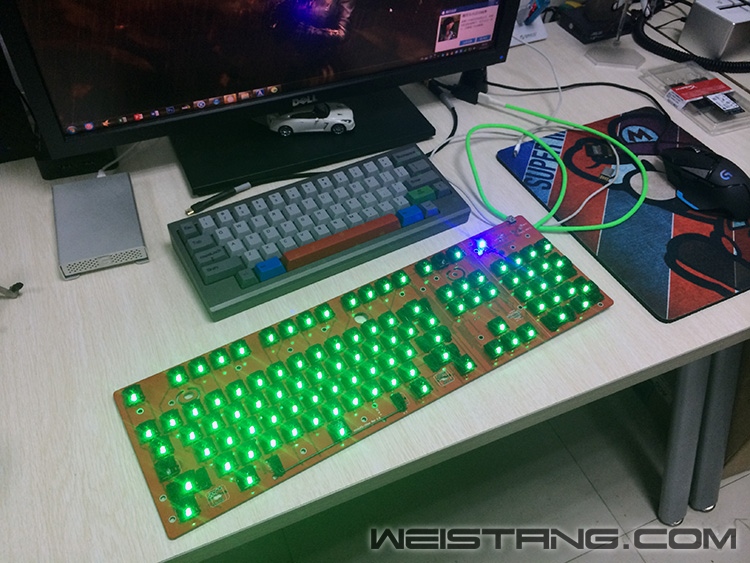

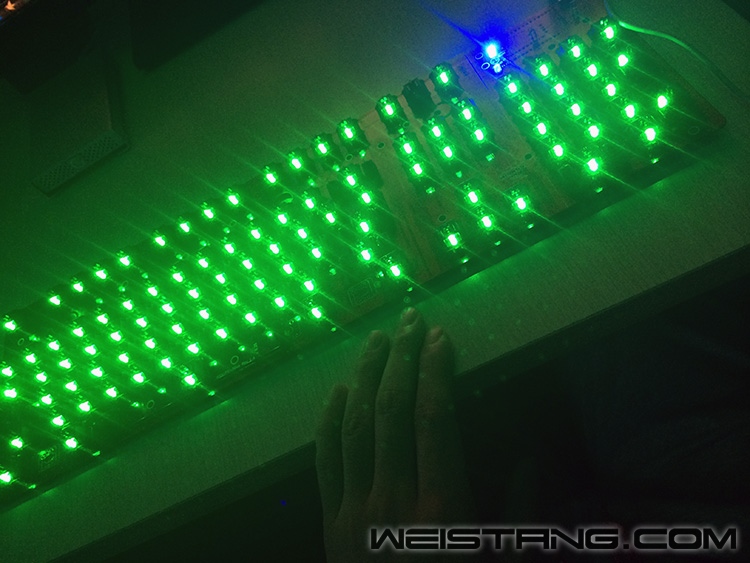

伴随着晃瞎的绿光说明这次维修是成功的
把线重新焊上
这个位置必须注意保护 因为棒子这pcb扩孔很脆弱，焊盘非常小，特别是安装的时候 线会对焊盘有外力 所以要固定好

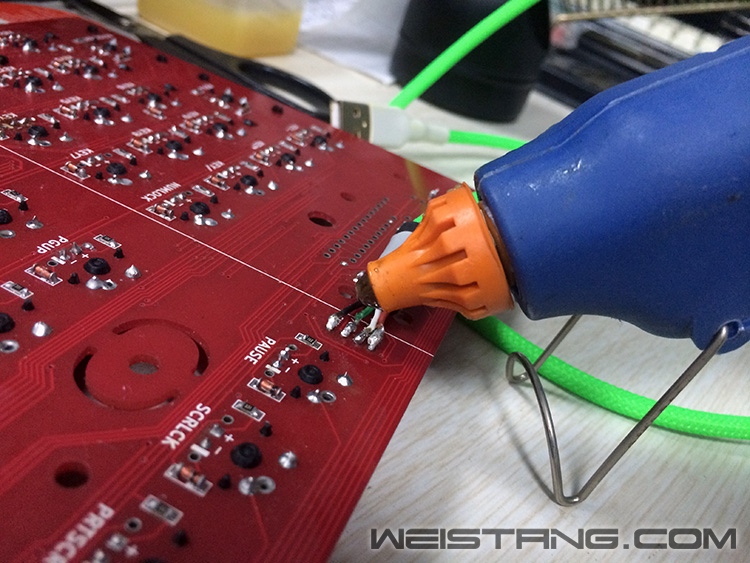

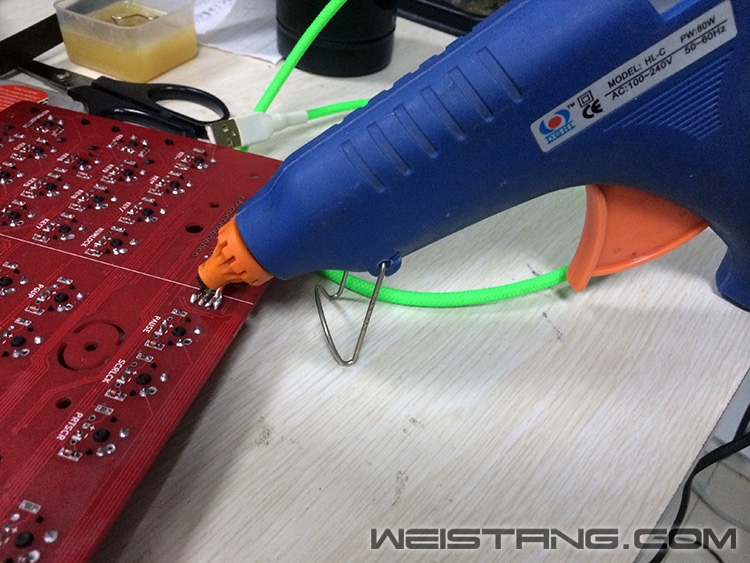

热缩管+热熔胶

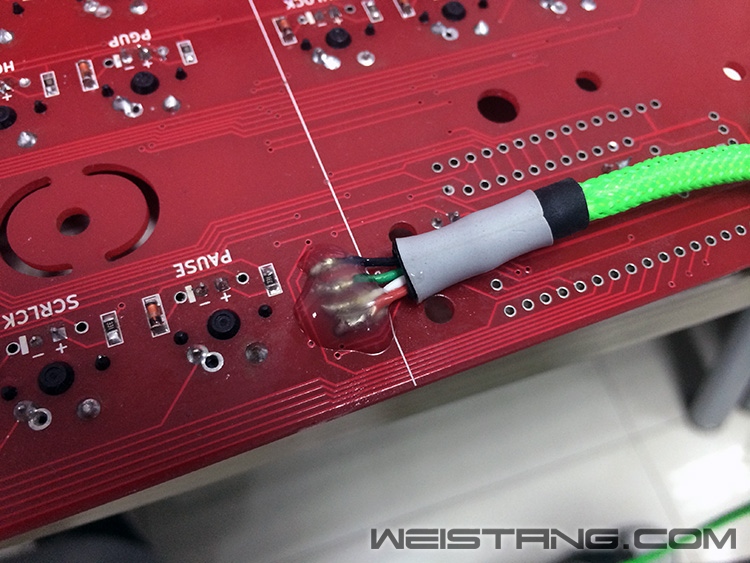

注意前面的焊锡一定要堆满过孔才好 热熔胶打好
通电 完毕
完
|
