【外设堂FIX】PIC四芯OFC镀银外径6.5mm USB线出炉了

大胖鸟 · 发表于 2014-9-11 19:00

各种热缩管+蛇网线到货了，还差PS/2的插头外壳了，之后会按需订制，这个将作为外设堂FIX团队项目的一个环节，先从线材开始，后续各种线径的线都会有，开始做质量要搞最好的！

先打样一根橙色usb线自己用，PIC的四芯无氧铜镀银信号线，每根线内导体线径是0.2mm总共7股，裸线真特么硬啊，裸线外径5.3mm，对于T口mini usb数据线来说已经是相当粗壮了，如果说除了YY意外还有什么功能，我想就是驱动移动硬盘了，今天晚些时候我争取来一发对比测试。

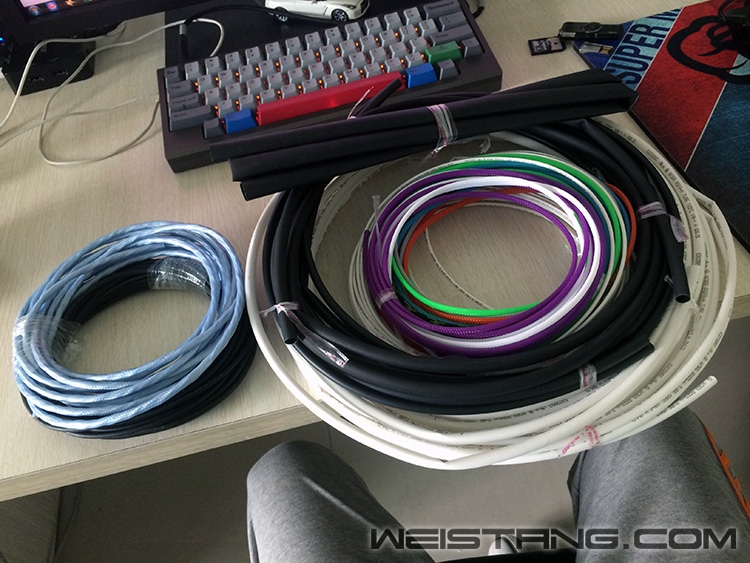

满满一大坨

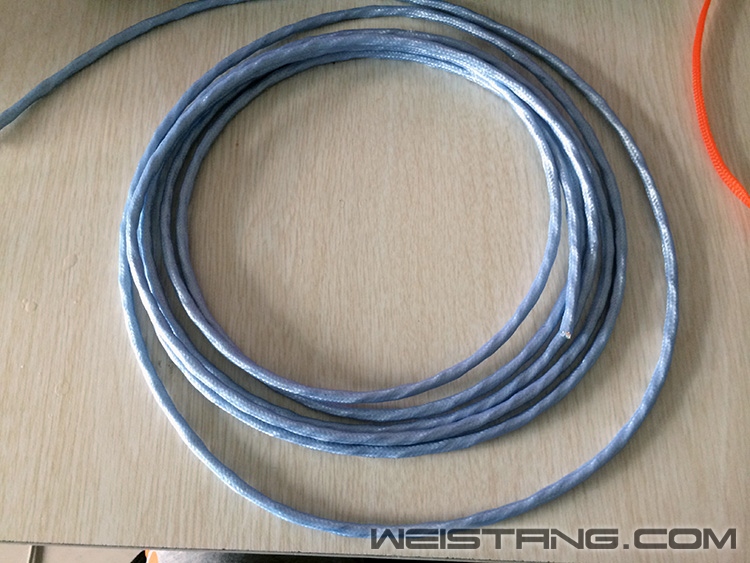

PIC四芯OFC镀银线

　　有很多朋友在问，尼龙编织网我买的是4mm内径的，但线是5.3mm的，能穿进去么，答案肯定是能的，尼龙编织网是有拉曲度的，所以内径也是变化的。

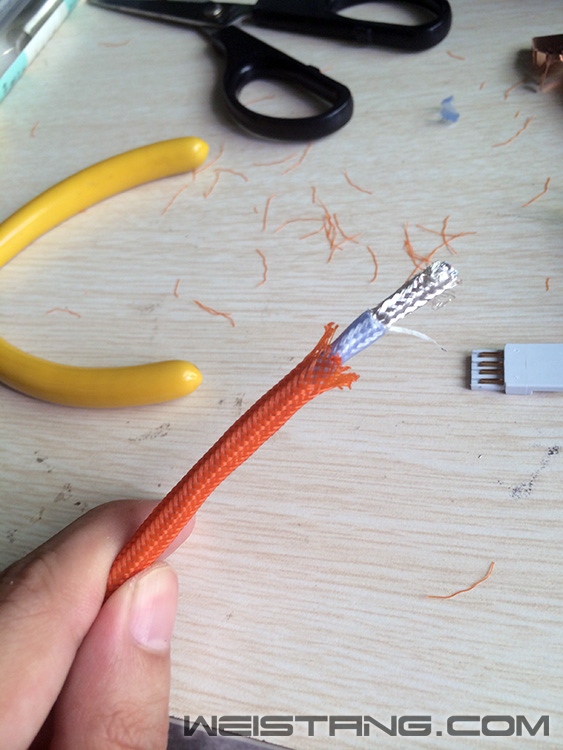

外导体屏蔽也是镀银铜线编织满满的编织

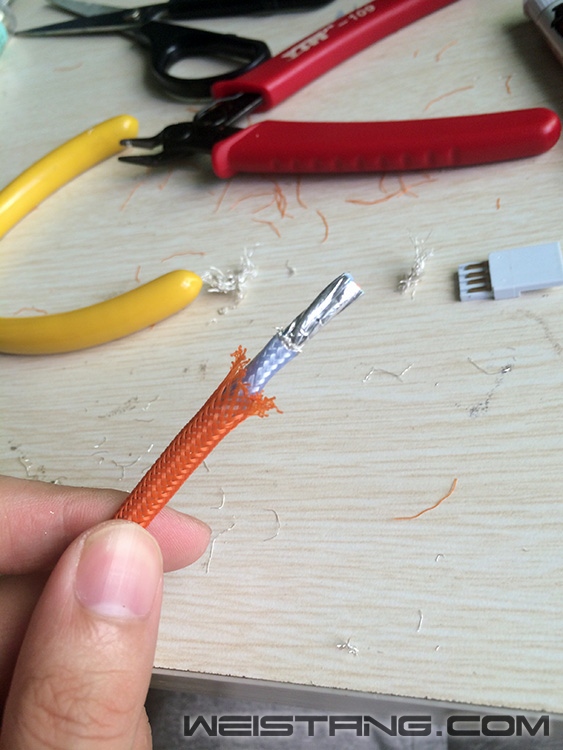

处理一下

内部的铝箔

拨开的四芯

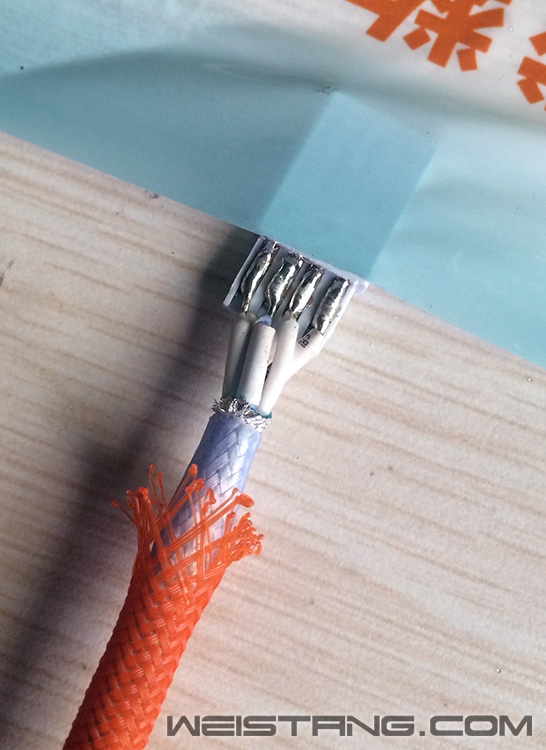

内芯焊点处理

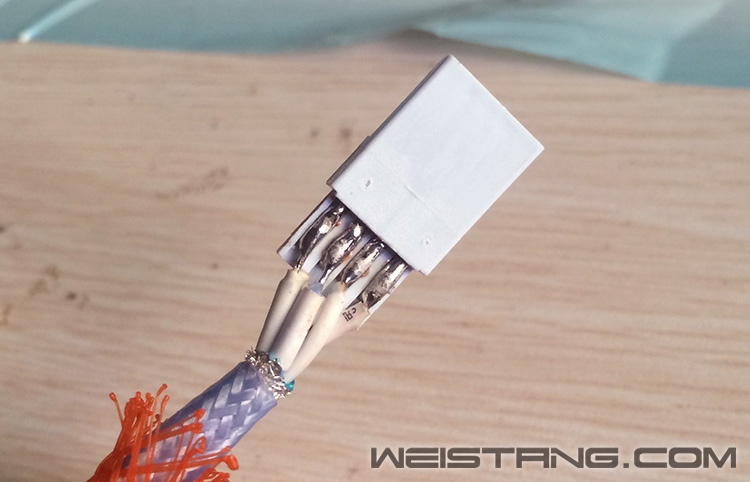

焊点特写

再来一张满满的都是爱

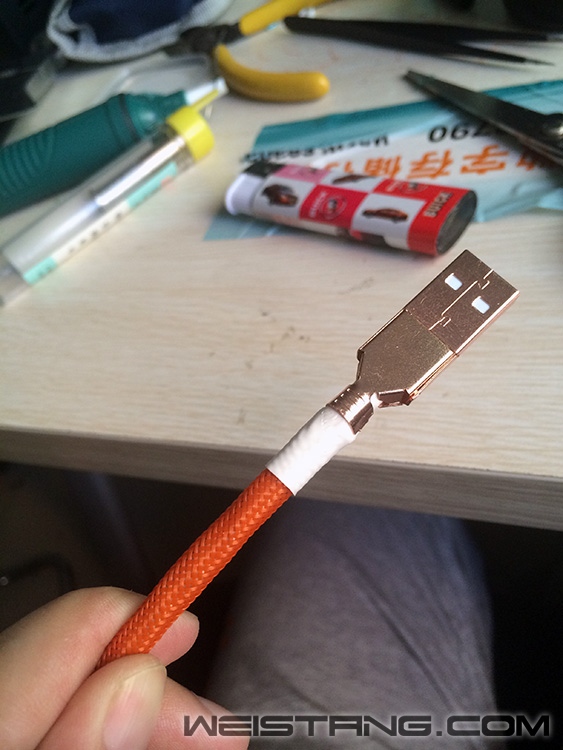

上外壳

上热缩管

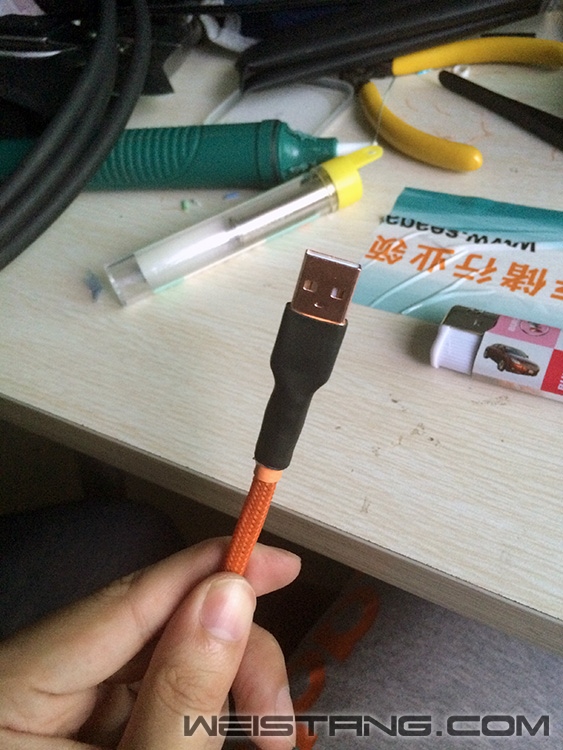

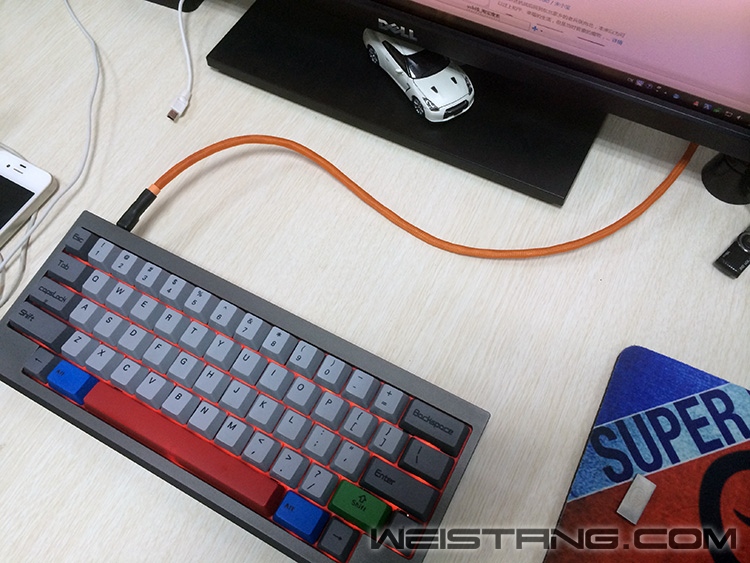

成品

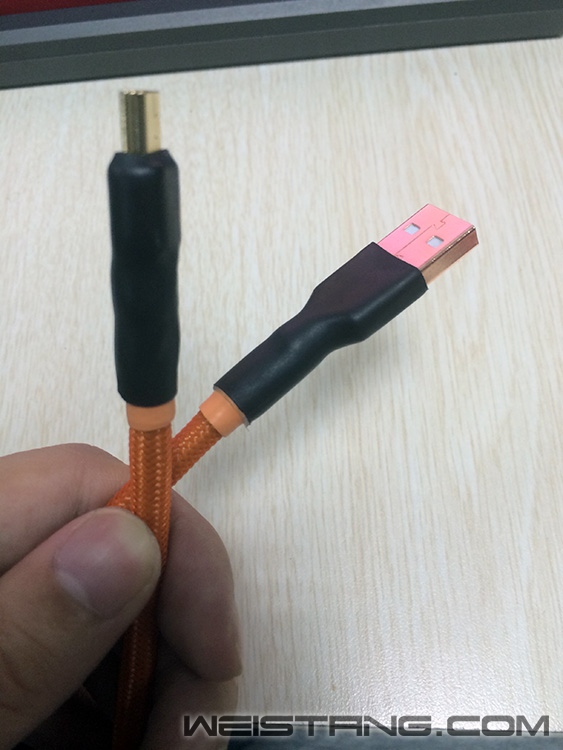

接头特写

特写

整体

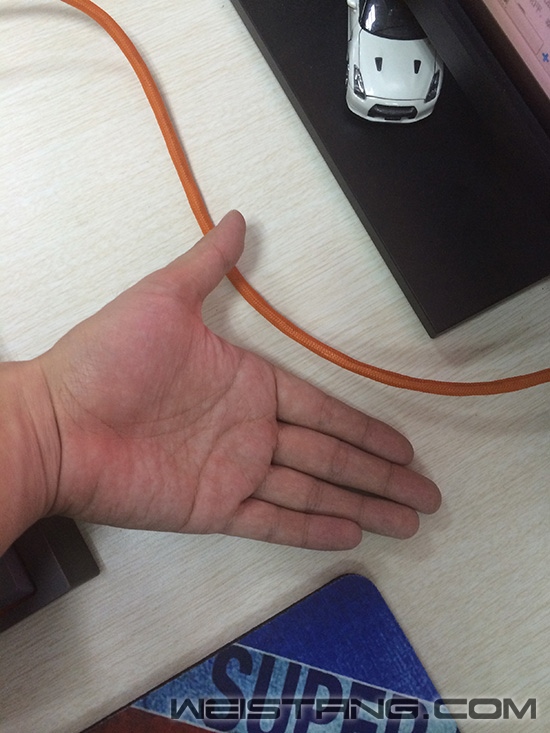

对比

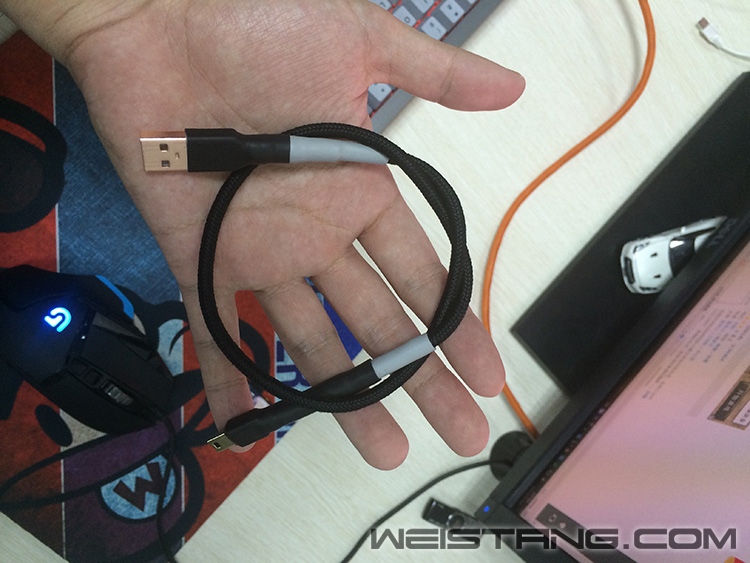

之前搞的

待续
