罗技G502维修右键飞线方法，需要的自己拿走。

W.L.Troy · 发表于 2017-7-22 18:26

本帖最后由 W.L.Troy 于 2017-7-22 18:28 编辑

网友的G502，好久没修鼠标了，正好拿来练练手。之前做G502的飞线图因为右键的线路有些错误我就把图撤了，现在正好给朋友们演示一下右键的维修方式。

鼠标侧裙橡胶部分居然碎成这样，这个掌力不容小视。

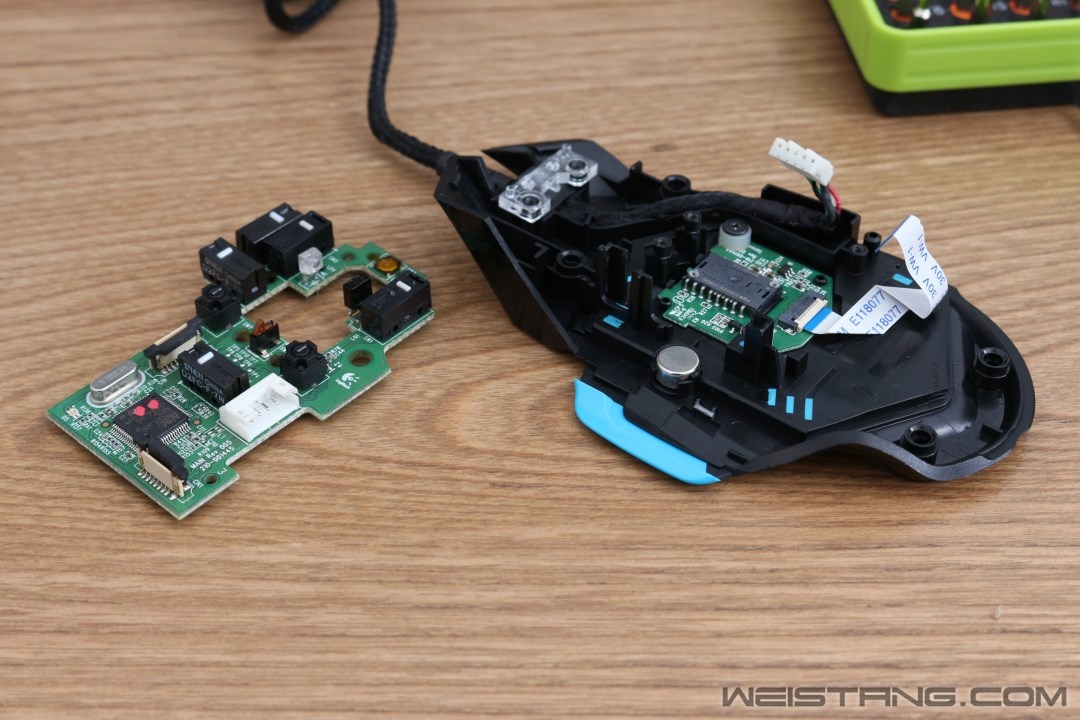

先拆开鼠标，脚贴下面四颗螺丝拆掉就好，具体方式就不多演示了。

主板特写。

网友把右键换成了ZIPPY的微动开关。

右键的焊点，我们还是先把微动摘下来看看是不是焊盘脱落。

第一焊盘和第三焊盘脱落，只要飞线修好第一焊盘的线路就OK。

板子正面的焊盘都完好，这个对于飞线维修来说是个好消息。

专门维修的飞线，修手机的师傅经常用这个。

线材非常的细。

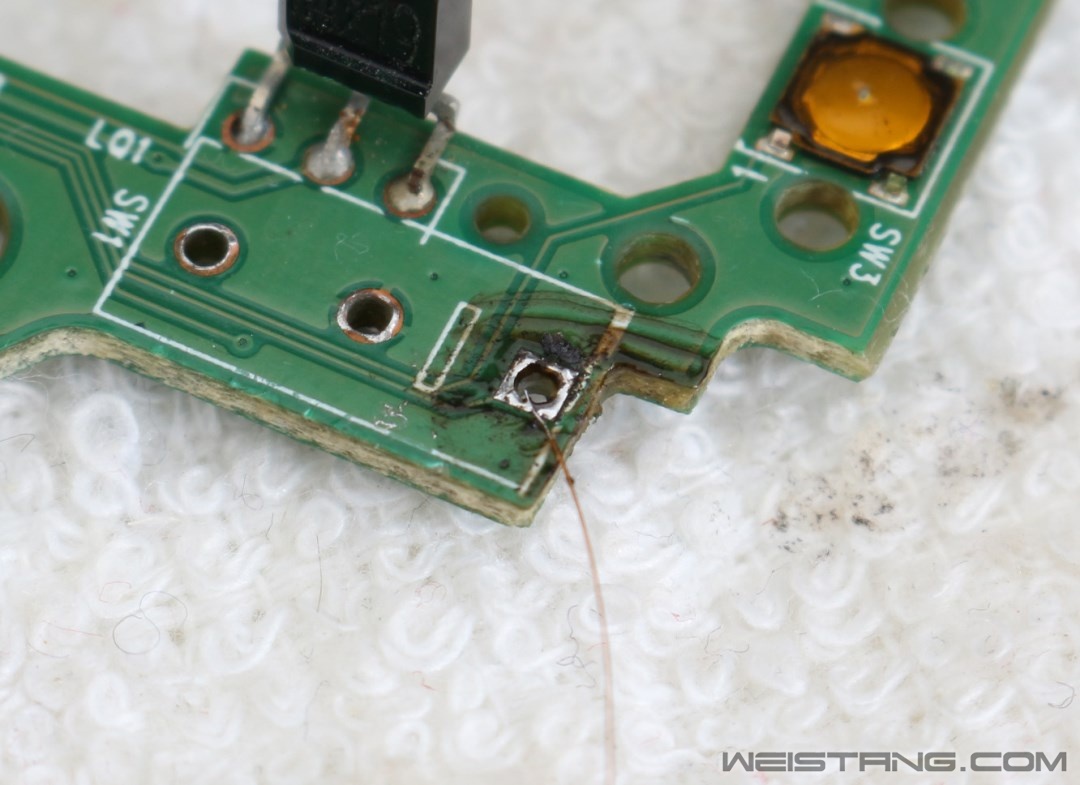

先把飞线的一头焊在正面焊盘上，记住千万别上太多焊锡，避免造成焊孔堵了。

把微动插进去，先焊接固定微动第二引脚，然后把先的一头在第一引脚上绕几圈，保证焊接时线不会乱跑。

最后上焊锡焊牢固，焊这里的时候建议烫上2秒左右，让漆包线上的绝缘漆彻底融化，最后测试左键一切正常。

沙漠的fei鱼 · 发表于 2017-7-22 18:30

学习了。

hider2015 · 发表于 2017-7-22 23:07

修毛
扔…

byebyebeautiful · 发表于 2017-7-22 23:32

。。。能破成这样，他是拿鼠标在墙上磨吗

半自働 · 发表于 2017-7-23 00:28

伊拉克成色

心静则安 · 发表于 2017-7-23 00:44

这鼠标没必要修了

Kuriboh · 发表于 2017-7-23 01:12

这战场成色到底怎么用的

大胖鸟 · 发表于 2017-7-23 03:06

这个可以尝试一下从过孔里面塞线

大胖鸟 · 发表于 2017-7-23 03:07

这是阿富汗级成色打击到位！

zhqy · 发表于 2017-7-23 14:00

不愧是飞线哥，这走位很神。

尐落尘 · 发表于 2017-7-23 17:21

还有这种操作

W.L.Troy · 发表于 2017-7-23 19:05

hider2015 发表于 2017-7-22 23:07
修毛
扔…

网友发给我的，人家还当宝贝呢。

W.L.Troy · 发表于 2017-7-23 19:06

大胖鸟发表于 2017-7-23 03:06
这个可以尝试一下从过孔里面塞线

这次主要是想让大家看到线路是怎么过来的，就从外面走的线。

hider2015 · 发表于 2017-7-23 19:09

Kuriboh 发表于 2017-7-23 01:12
这战场成色到底怎么用的

难道你不知道现在有一群人叫垃圾佬么？

newhand2010 · 发表于 2017-7-23 21:55

工厂级维修做法是真的补焊盘，用胶水固定焊盘，再焊接。至于通孔线路，只能飞线塞孔里面了。

kukao · 发表于 2017-7-23 23:49

这鼠标用着这样我也是服。。我的刚换新回来哈哈

paulshek · 发表于 2017-7-25 04:07

听说502右侧面有个卡扣很容易断

灵隐 · 发表于 2017-7-25 06:42

这飞线还算好操作的，不然只能刮电路板再飞线，我给别人弄过一个，还得热熔胶固定

尐落尘 · 发表于 2017-7-26 22:00

涨知识了

暇米 · 发表于 2017-7-26 23:51

这鼠标能用成这样，。。。。太狠了！
