[散热] 摆脱单调,展现真自我---酷冷至尊RGB风扇套件开箱赏

[复制链接]
发表于 2017-8-23 22:58 | 显示全部楼层 |阅读模式
摆脱单调,展现真自我---酷冷至尊RGB风扇套件开箱赏

夏天炎热的季节,颜色单一的机箱要是能来一点不一样的点缀那会显得更加的完美。平时常见的发光风扇均为单色LED发光,酷冷最近新出款RGB风扇,特入手好好体验一番。

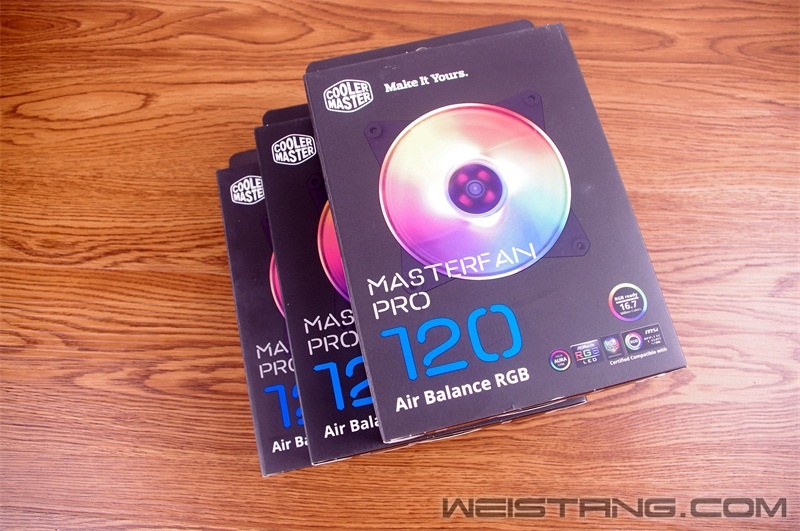

风扇这次一性入手了一组:三个。

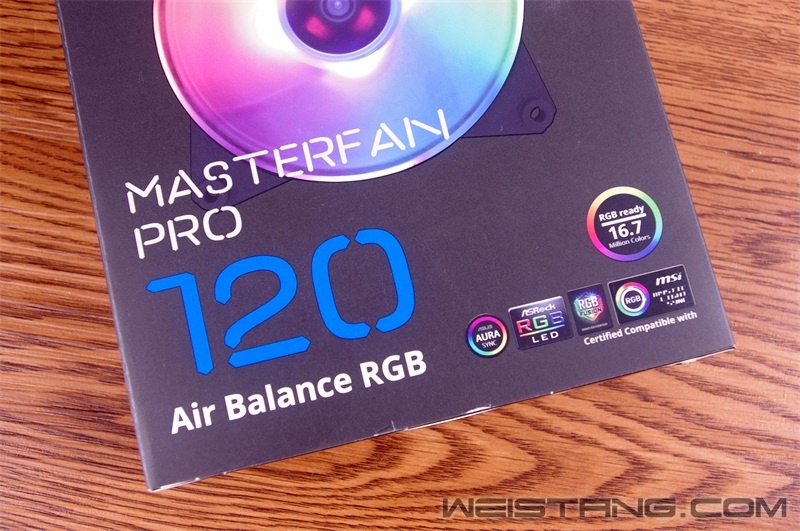

MasterFanPro 120 RGB风压扇。通过包装盒右下角的说明我们可以看出只要插上带RGB功能的主板, ASUS Aura, MSI mystic light  或者酷冷至尊RGB LED控制器, 就可以点亮RGB风扇.


十分精美与细心产品,单从包装盒就可以出来。打开包装盒的正面,风扇的安装及说明都使用了图示进行说明。

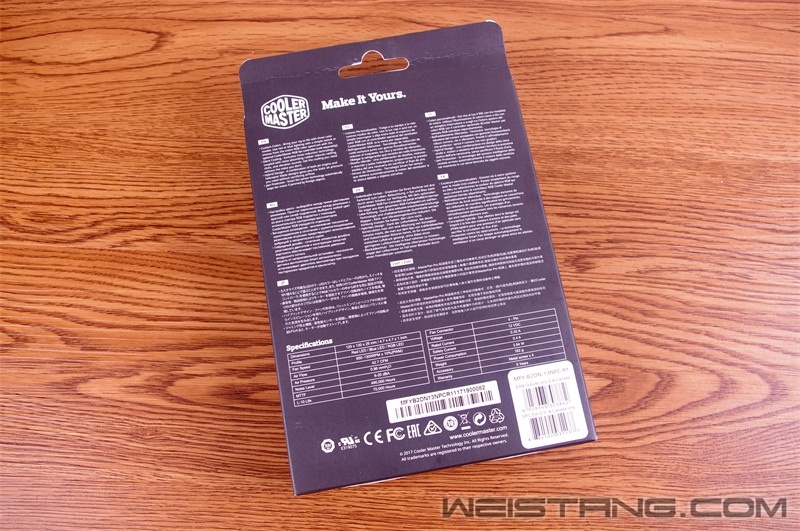

风扇包装盒背部特写,多国语言说明,酷冷此款是定义全球发售。并且相当喜人的是此款风扇提供了长达五年的质保。

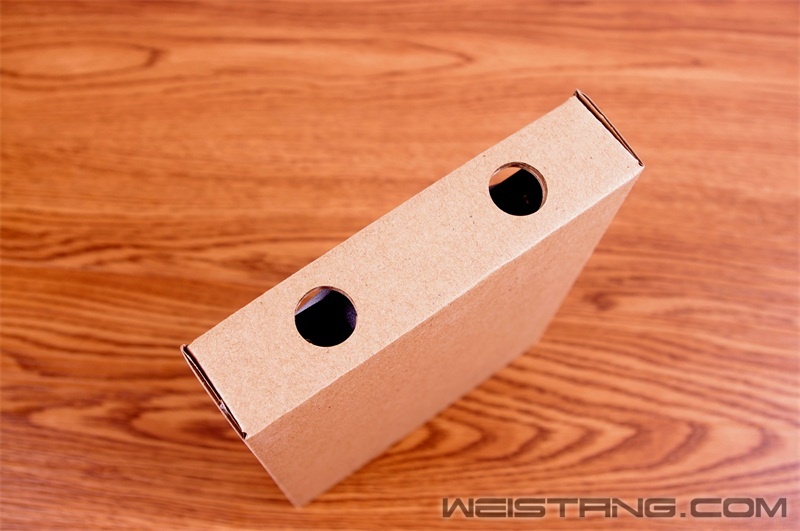

内部包装盒的底部两个抽拉孔也十分的人性化,在紧密包装中可以直接用手指将其拉出,而不会因为误操作破坏外部的包装。


风扇整体特写。


风扇框特别设计橡胶材质可以有效地吸收风扇噪音.配合内六角螺丝的固定,保证在任何机箱或散热器上的工作稳定.


风扇正面特写,扇叶整体采用半透明设计,9个扇叶在围绕在同样是半明的中心四周。

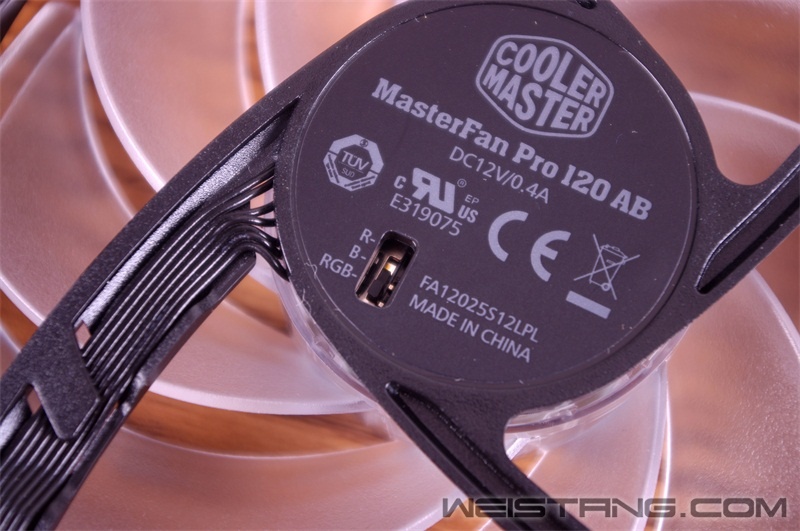

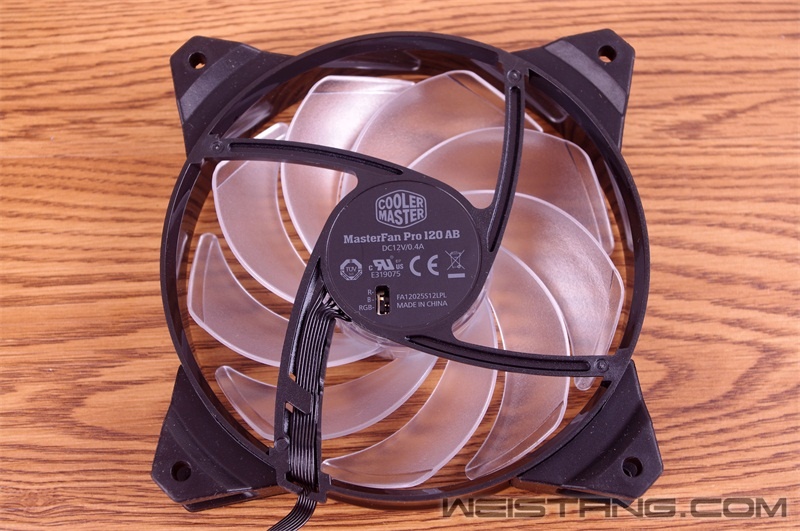

风扇背面特写。风扇采用 DC12V  0.4A供电。


与普通发光风扇直接通电就亮不同的是MasterFanPro RGB有风扇背后设计了一个开关。按出厂设置, 预设成 “RGB”模式.只要插上带RGB功能的主板, ASUS Aura, MSI  mysticlight  或者酷冷至尊RGB LED控制器, 就可以点亮RGB. 如果没有RGB主板或者酷冷至尊RGBLED控制器, 只要插上风扇的4pin PWM接口至SYS风扇头, 就可以实现RB模式, 风扇会呈现红色或蓝色光。

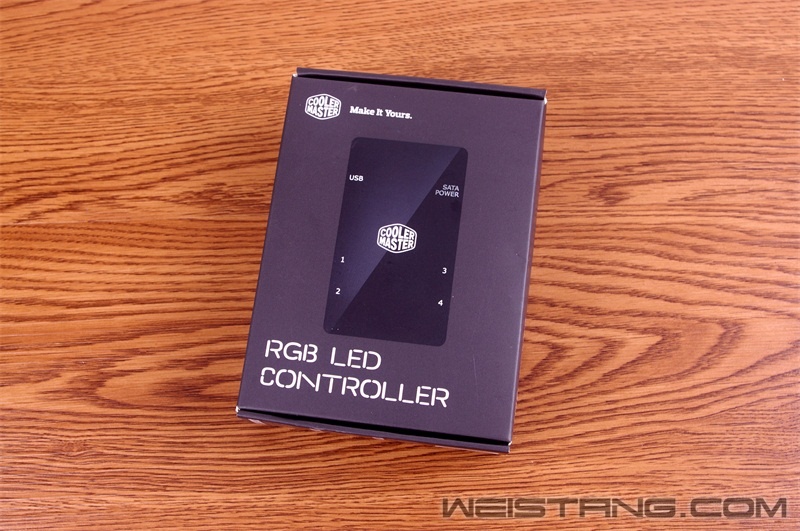

酷冷至尊 RGB LED控制器包装特写,低调的黑白两色的搭配掩饰不了其内心丰富控制欲。


酷冷至尊 RGB LED控制器,一共提供了四根LED风扇控制线,一根USB数据线。通过双头四针转接头就可以实现风扇与控制器的连接控制。控制器尺寸90 x 53 x 14 mm, 基本适用于大部分机箱. 内置磁铁, 用户可以把控制器吸附在机箱内任何带磁铁的表面上.


RGBLED控制器左面特写可以看出。除了连接主板上面的USB数据接口之外,在侧面各设置了一两个接口。

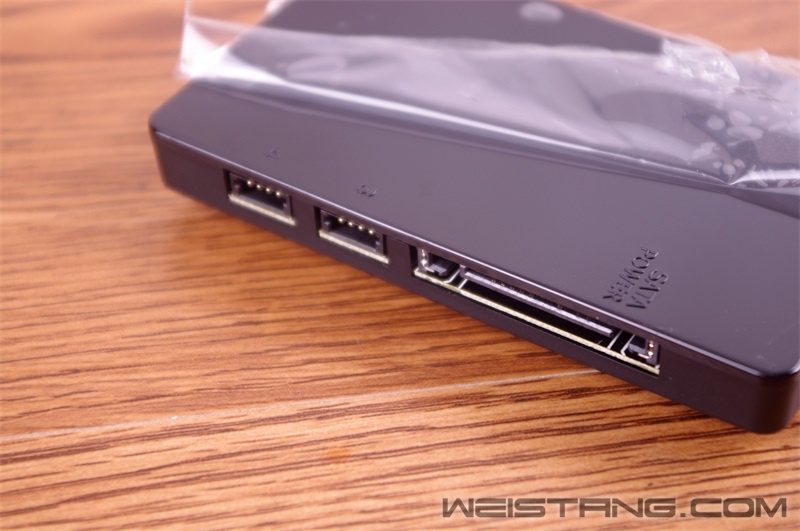

在右侧则是设计了控制器的供电接口,供电类型为SATA,可以直接从电源上面取电。

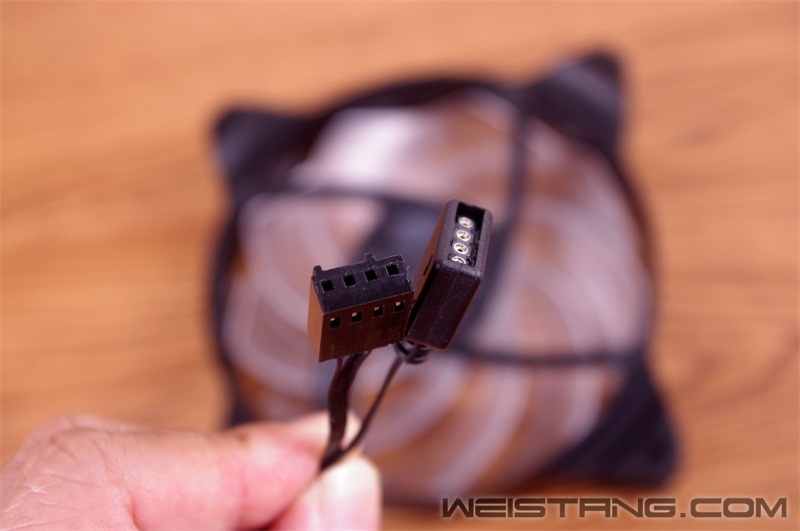

风扇上面一共拥有两组接头,一个是独立供电接头,另一个为RGB控制接头。

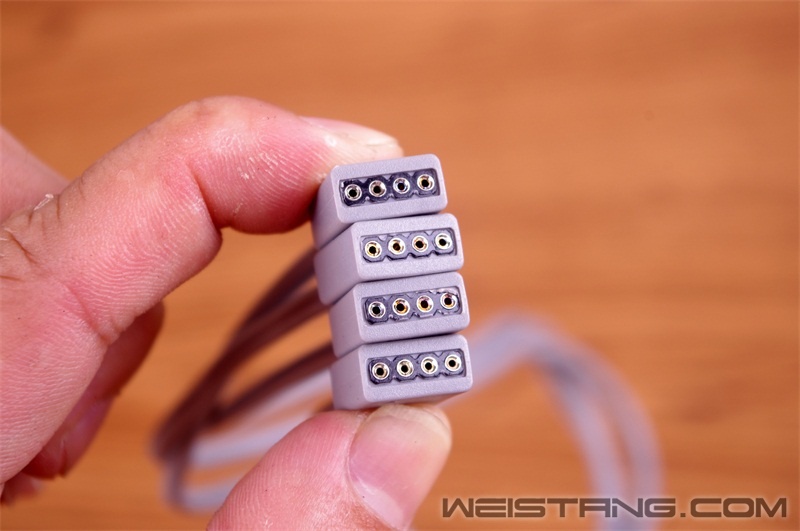

通过附带的四针转接接头,RGB控制线(数据线)就可以与风扇与灯带进行连接了。观察一下就可以看出控制器的接头部分是有接口定义的,RGB,这三个接口明显就是三组灯光的控制,V:这个就是电源供电接口。在接连线材的时候一定要注意供电部分的端口不能接反,线头上面特定用一个小箭头进行了标明,以防止插反。


与同期的酷冷LED灯条来个对比,近40cm的长度在现在的ATX开放式背线机箱中的走线也不会显得拘谨。

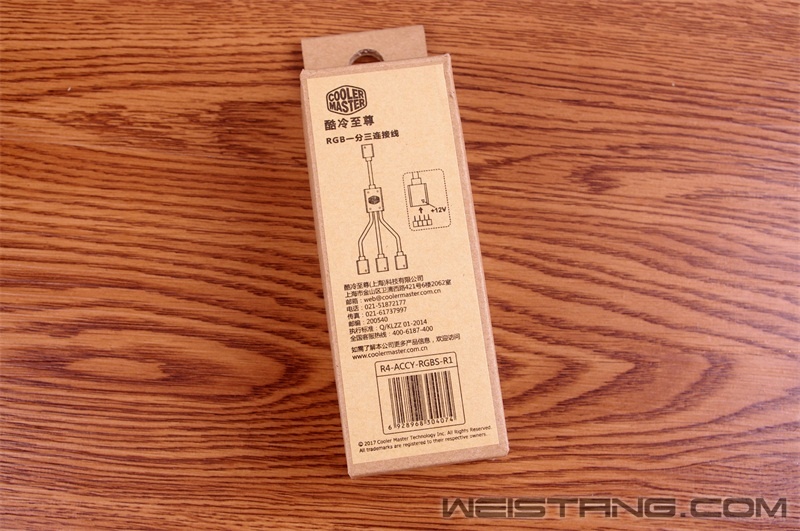

除了控制器虽然有四个接口,但是需要接多于四个风扇的时候,还是会显得有些力不从心。为了后期的扩展,顺路入手了一个一托三的RGB一分三连接线。通过这根分支线,我们可以实现所有风扇产生同样的效果。每个端口都可通过分接线扩展. 例如,  如果每个端口使用 Cooler酷冷至尊1-to-3 RGB分接线,总共可以连接12RGB风扇/设备, 另外, 分接线还可再分接, 意味着你可以连接更多的风扇/设备.

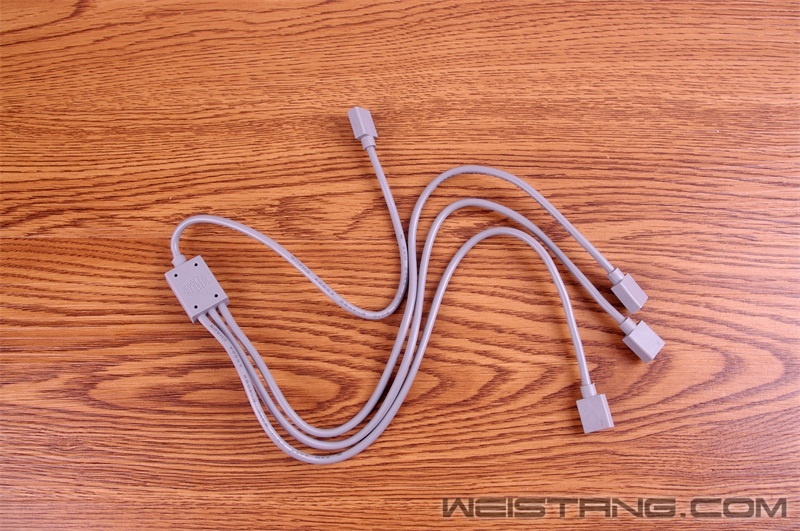

一托三线材特写,只占有控制器的一个接口就可以同时控制三个RGB风扇。


接头部分特写。

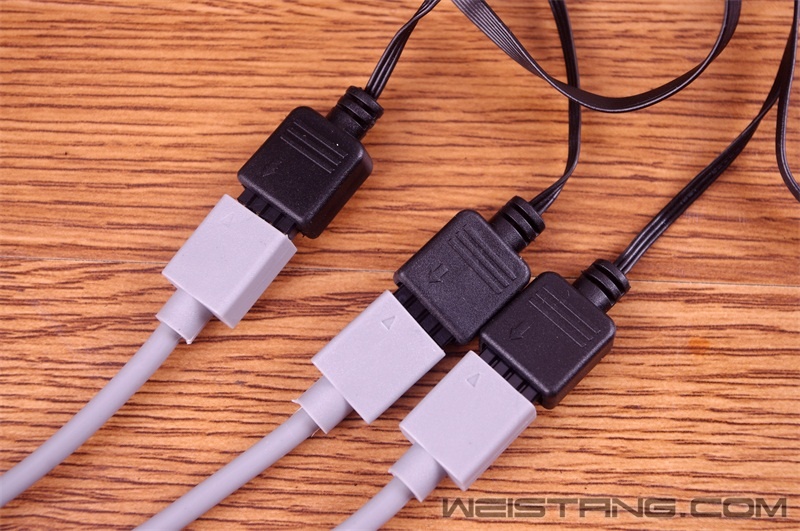

一托三的线材的好处就是可以通过一个接口可以同时控制三个风扇。再次提醒的是:控制线的两端一定要箭头位置对齐!


三个风扇安装之后的静态展示。

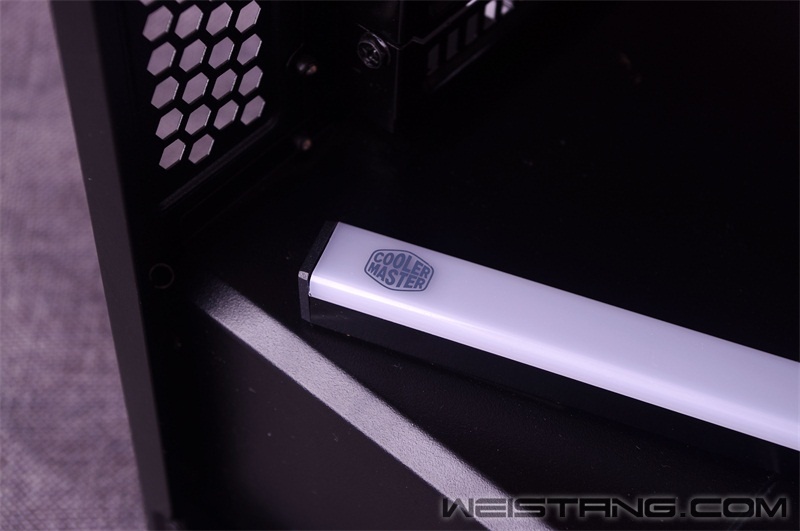

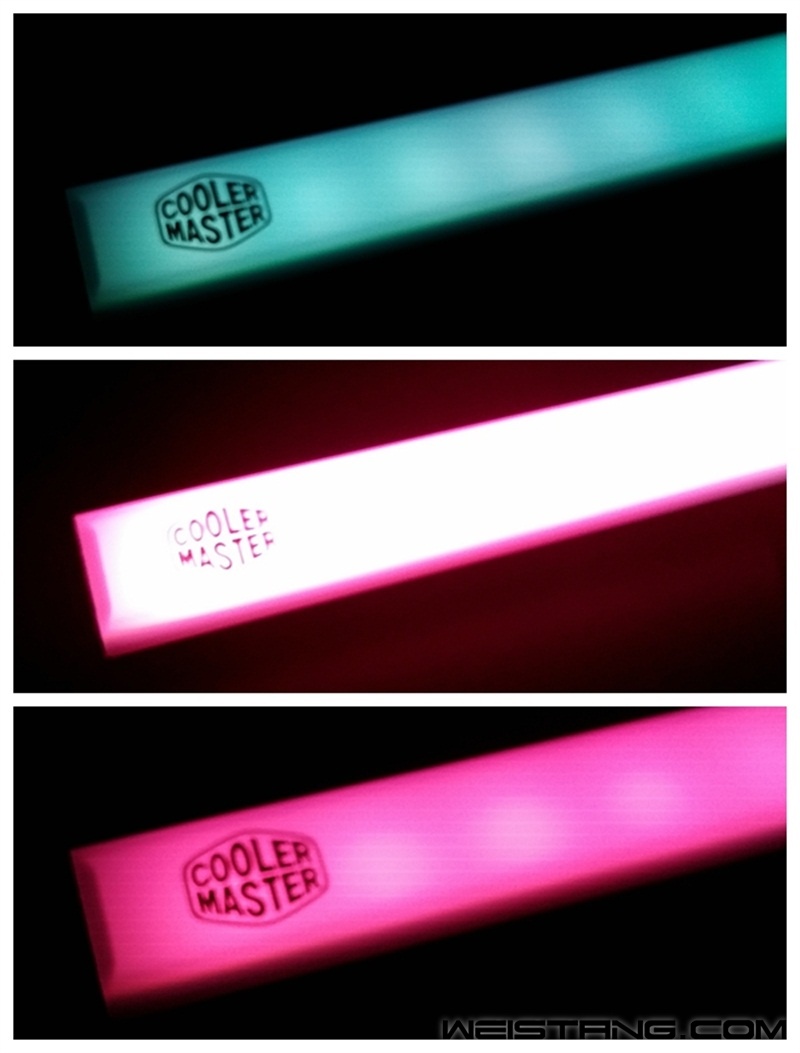

RGBLED 控制器不单可以控制RGB风扇的调控,同样酷冷自家的LED灯带也是同样可以操作自如的。

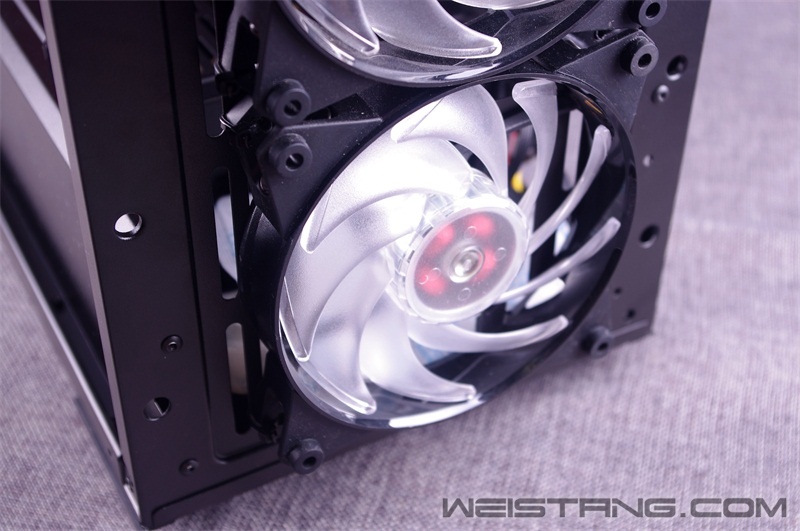

现在主流机箱都有独立电源仓位的设计,这样是为了更好的让气流有更好走向提高散热。一套三个风扇,最好看的还是要安装在一起之外第三个风扇的安装位在机箱硬盘架的前端更让能冷空气第一时间提高硬盘的散热。






通过USB接口数据和控制软件,能过对不同模式下的定义,可以实现单个风扇或者组合风扇的:转速,光亮度,灯光模式。其中灯光械更是提供了:单色, 呼吸, 颜色循环, 星星, 客制化 , 多层, 关掉LED , Mirage (频率控制)

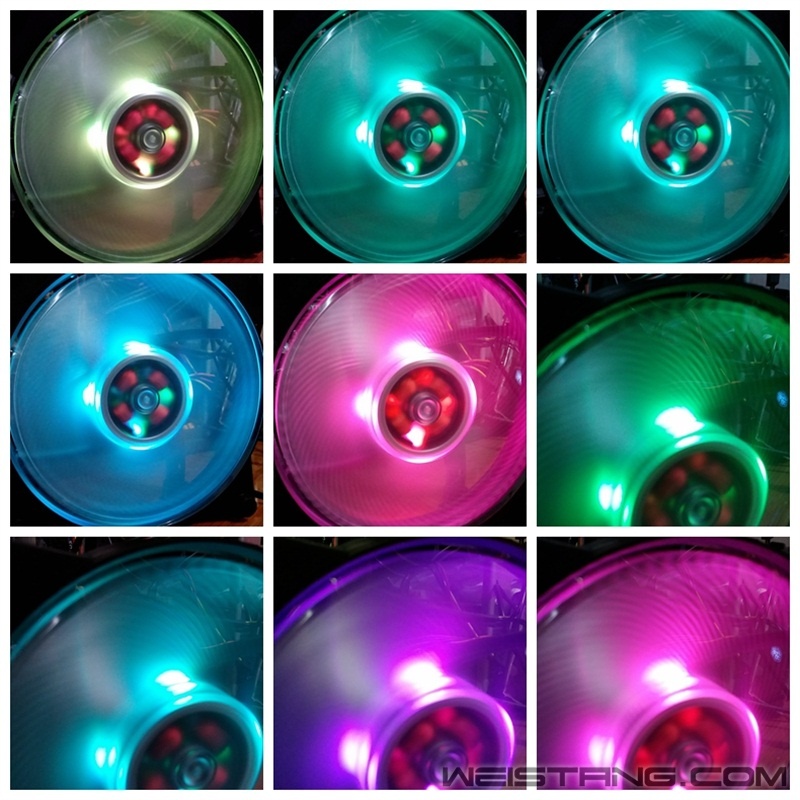

多种颜色一起来看看。比起单色的光的LED风扇而言自然了许多。


总结:
1. 有别于传统的LED单色风扇,酷冷至尊RGB风扇不仅可以实现单色的效果更可以实现混光色彩,在如同调色盘的控制软件中的调配下,更是让色彩随心所欲。
2. 配合酷冷自家的RGB控制器及一分三分支线,最多可以实现12个RGB风扇/设备的连接应用。
