罗技G1飞线图（献给爱折腾的你）

W.L.Troy

       有个天下的坛友 让我帮他修G1，联系上了我，没想到我俩居然都是庄里的。这次可以面交，省的来回邮寄。据说鼠标右键换完微动后失灵，这次肯定又是要来飞线搞定了。废话不多说我们看看图。

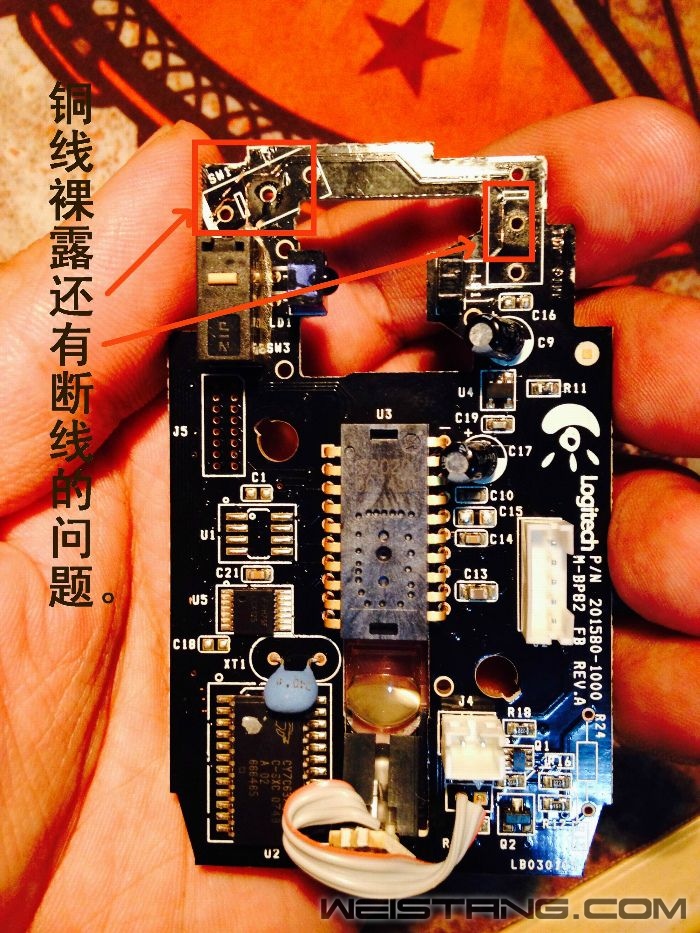

左右键微动板子正面的线路铜线裸露，左键微动还有断线问题，从正面密集的线路不难看出这个鼠标又是穿孔的焊，焊在板子背面，但是线路从焊孔走到板子正面。G1的焊孔很小，焊盘很小，所以用吸锡器清楚焊锡不是很方便，建议用吸锡烙铁。测线的飞线点真实费劲，为了因为有断线的问题，所以测起来有一定的困难。

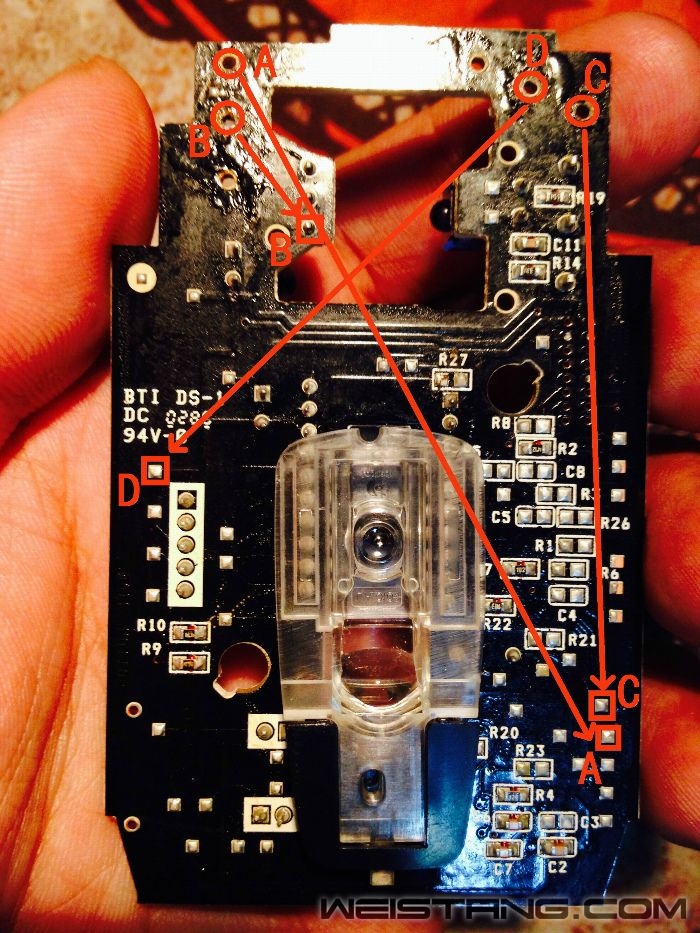

还是送上飞线图，其实拆解和焊接没啥好说的了，之前也有坛友问我G1的飞线图有没有，我要是有肯定就跟大家分享了，所以借这次帮坛友修鼠标的机会给大家送上G1飞线图，各位大官人们收好吧。这次标记的比较清楚吧，圆圈开始，方块结束，有箭头从哪往哪飞的标记，字母对应飞线点。

       总结：自身想当然的原因和断线问题导致飞线出错，右键微动飞成了左键的功能。不得不又拆掉鼠标的中键微动来一点点跑线，然后找到问题的所在，最终把鼠标修好了。

PS:这帖子还是留在鼠标区吧,毕竟没什么维修思路上的东西.

W.L.Troy

居然没人来我自己沙发。来自: iPhone客户端

大胖鸟

这是怎么折腾的 微动焊点的pcb走线都在正面 居然都漏铜了 这从背面飞线 这距离得用绝缘胶带了

、独眼龙

G1比G100做工强的不是一点半点

魂竹郭

g1的pcb看起来很舒服啊。。

神盾之子

当年电竞rts的神器

W.L.Troy

大胖鸟 发表于 2014-9-24 22:32
这是怎么折腾的 微动焊点的pcb走线都在正面 居然都漏铜了 这从背面飞线 这距离得用绝缘胶带了

确实飞线距离很长，没办法，正面走的线路太长了。我飞好了都拿绝缘胶布固定上。

W.L.Troy

、独眼龙 发表于 2014-9-24 22:35
G1比G100做工强的不是一点半点

G100的板子我都没见过。也有好多人找我要G100和G100S的飞线

W.L.Troy

魂竹郭 发表于 2014-9-24 22:39
g1的pcb看起来很舒服啊。。

最讨厌PCB是黑色的漆，好多线路都看不清楚，雷蛇基本都是黑的，比较恶心。

W.L.Troy

神盾之子 发表于 2014-9-24 22:57
当年电竞rts的神器

嗯，嗯

魂竹郭

W.L.Troy 发表于 2014-9-24 23:08
最讨厌PCB是黑色的漆，好多线路都看不清楚，雷蛇基本都是黑的，比较恶心。

我是说g1的价格，然后再看元件的密集度每一集线路的排列。。罗技早期还是很是在的。。。

W.L.Troy

魂竹郭 发表于 2014-9-24 23:10
我是说g1的价格，然后再看元件的密集度每一集线路的排列。。罗技早期还是很是在的。。。

早期的东西都做工扎实，现在技术发达了，有些东西缩水也厉害

艾奥里亚

G1原配微动是7n吧 白点 很容易双击

完蛋苗儿

以后有修不了的鼠标就找你

W.L.Troy

吉泽明步 发表于 2014-9-25 01:31
G1原配微动是7n吧 白点 很容易双击

应该是7N，这鼠标我拿到手的时候就没有微动。所以我也没法确定。

W.L.Troy

完蛋苗儿 发表于 2014-9-25 08:07
以后有修不了的鼠标就找你

没问题啊。

秀川

这密密麻麻的要找准也不容易。

W.L.Troy

秀川 发表于 2014-9-25 09:07
这密密麻麻的要找准也不容易。

如果板子没任何问题，微动啥的都没事，测飞线点很容易。问题就在于焊盘掉了，中间的线路还有断的地方，这就比较麻烦。要一点一点跑线。黑色PCB板子如果线特别细就容易看花眼。

秀川

W.L.Troy 发表于 2014-9-25 10:58
如果板子没任何问题，微动啥的都没事，测飞线点很容易。问题就在于焊盘掉了，中间的线路还有断的地方，这 ...

W.L.Troy

光韵 发表于 2014-11-6 17:27
说的不错！

谢谢支持
