【外设堂FIX】G9X双击失灵，DPI调节失灵问题维修

W.L.Troy

        这个哥们换微动换的左键微动第二个引脚焊盘掉了，那就飞线呗。他飞线还是按着我之前发的飞线图那么做的，但是弄完问题就来了，左键单击触发没问题，一旦双击就无法触发双击打开文件的功能，有时候要连点7-8下才能触发一次双击，真邪门到家了。我收到还测试DPI的换挡功能也失灵。废话不多说直接上图吧。

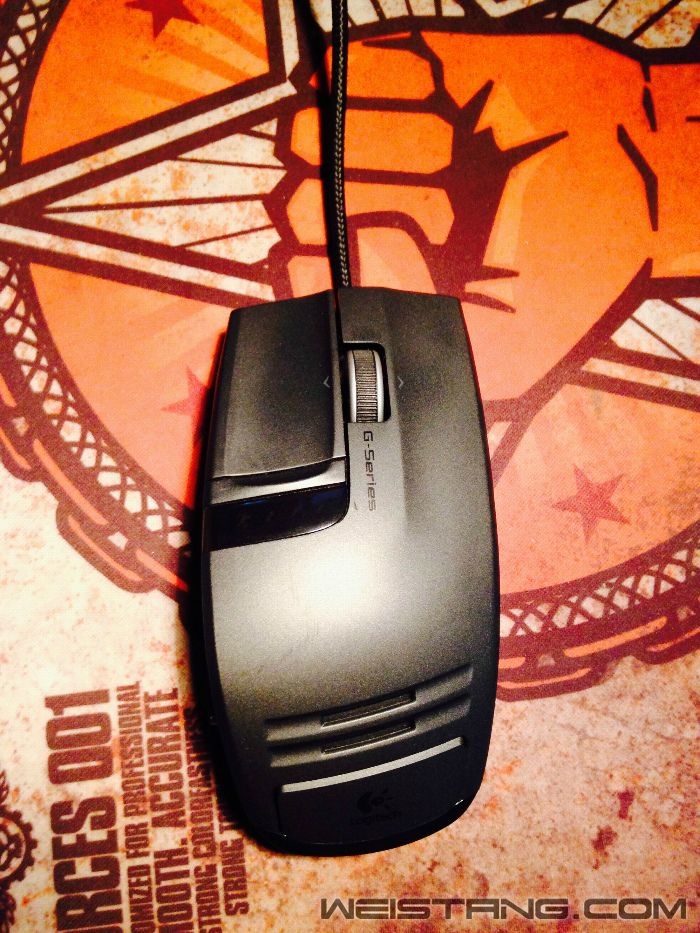

鼠标成色不错，发过来就是裸鼠，来个正面的特写。



来个背面的特写，拆卸脚贴下的四颗螺丝就能打开鼠标。

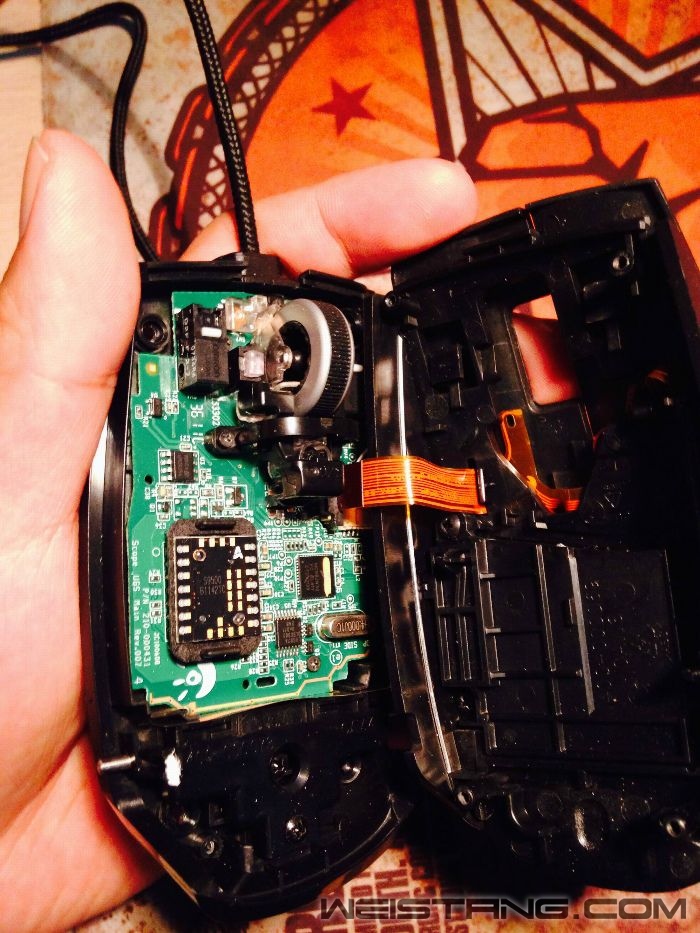

慢慢打开，注意排线。我见过没注意排线，暴力开启然后悲剧的。



拆开板子依然是万用表测飞线的通断，没问题。那到底哪的问题呢？突然想到这哥们给我QQ里说是五金店买的线，然后拆开抽了一根细线飞的线，难道玄机在线上，继续万用表测线，果然发现线不是漆包线，整个是一根裸铜线，那问题8-9成就是裸线问题了，很可能是裸线跟下面的印刷裸线形成的接触，造成鼠标双击无法触发问题。
那为什么双击功能会时好时坏呢？我推测是点击造成板子震动，飞线的裸线和板子的印刷电路裸线时不时的会接触造成短路问题。那么找到问题了，来试试重新飞线吧。




在这里特写强调一定要漆包线，漆包线外皮有绝缘漆。这是专门做飞线用的东西。
这哥们照我帖子里学的方法是对了，但是工具上错了，所以飞线完了还会出问题。



自己来一张修好后的图。看着我的线碰到了好几个裸露的触点，但是各位放心这种漆包线外皮是绝缘的。放心用就好。



最后在飞线点贴上个绝缘胶布，防止焊点碰到底壳会断路。也好将飞线贴在板子上别乱动。

总结：上壳，上机试鼠标，双击失灵问题解决了，然后上驱动把鼠标配置重置了一遍，DPI调节功能也正常了。整个鼠标修理完毕。其实就是一个简单的小问题导致鼠标出这些怪怪的毛病，但是这个小问题就是我们常常忽略的。所以同学们飞线一定要用漆包线，或者你的线最起码要有线皮，保证线路别跟裸露的触点搭上就行。

D.kun`PaJero

看来这位兄台是行家啊，淘宝店子多少

W.L.Troy

D.kun`PaJero 发表于 2014-9-26 22:00
看来这位兄台是行家啊，淘宝店子多少

我不做淘宝的.我公司的活比较忙,没时间搞淘宝.

NDKinG

微动的信号线飞线不用考虑粗细  用纯铜线意义不大啊

W.L.Troy

NDKinG 发表于 2014-9-26 23:55
微动的信号线飞线不用考虑粗细  用纯铜线意义不大啊

问题是那哥们飞线怎么也要弄条漆包线。

完蛋苗儿

外设堂FIX是个神秘的组织

W.L.Troy

完蛋苗儿 发表于 2014-9-27 00:46
外设堂FIX是个神秘的组织

这组织没事了就是打打小怪兽，消灭消灭外星人，维护下世界和平什么的。

魂竹郭

wl，我问下啊，电机里面的铜线，是不是漆包线呢？那个能用吗？

W.L.Troy

魂竹郭 发表于 2014-9-28 00:07
wl，我问下啊，电机里面的铜线，是不是漆包线呢？那个能用吗？

电机里的铜线是漆包线。这个可以用。只要线本身外皮绝缘就行。我记得当年我玩四驱车的时候自己还亲手给转子换过铜线呢。

魂竹郭

W.L.Troy 发表于 2014-9-28 00:32
电机里的铜线是漆包线。这个可以用。只要线本身外皮绝缘就行。我记得当年我玩四驱车的时候自己还亲手给转 ...

那就行，我就是想单独从网上买线，好像不值当的，就近找个电机线，省点劲。。。。。虽然我动手的机会可能很渺茫。。。

秀川

赞

W.L.Troy

魂竹郭 发表于 2014-9-28 00:41
那就行，我就是想单独从网上买线，好像不值当的，就近找个电机线，省点劲。。。。。虽然我动手的机会可能 ...

网线也行的。就是线皮别剥，就只把两头剥一点为了焊接就行。

W.L.Troy

秀川 发表于 2014-9-28 10:26
赞

谢谢川川支持。

秀川

W.L.Troy 发表于 2014-9-28 12:06
谢谢川川支持。

鼠标飞线大神必须支持。。反正我是看花眼

newhand2010

一般来说，马达，变压器里面的铜线都是漆包线。

魂竹郭

W.L.Troy 发表于 2014-9-28 12:06
网线也行的。就是线皮别剥，就只把两头剥一点为了焊接就行。

网线？不粗吗？
