微软无线蓝影3500拆解及更换编码器（献给爱折腾的你）

W.L.Troy

      以前没搞过微软的无线，修IE IO特别多，总以为微软的滚轮都是光栅，而不是编码器，所以当我拿到鼠标以后滚轮自动回滚，开始以为是光栅出问题了，结果打开一看是编码器的问题，那就好解决了，废话不多说直接上图了。



鼠标正面特写，青花瓷的图案。



鼠标背面特写。



脚贴下面一共有三颗螺丝，拆掉以后就能打开鼠标了。



螺丝是六齿螺丝，需要特殊工具才能拧下来。



选用的螺丝头型号是T6。



打开鼠标特写。



鼠标的前板和后板是由排线进行连接的。在这里注意别弄断了。



鼠标侧面微动特写。微动应该是松下的方点。



拆掉前板和后半上红圈标记的五颗螺丝，这里的螺丝都是十字的。



拆掉板子这里还有个链接的地方，要注意别弄断了。



这里有个固定鼠标电源开关PCB的螺丝。



拆掉整个板子的特写。



居然设计这么高大的透镜。



日产9MM ALPS编码器。一会就换它。



中键微动触发点可真高。



国产9MM编码器。一会要把整个换上去。



用小排笔给编码器的5个焊点上助焊膏。



然后用广州黄花电热吸锡器来清理焊点上的锡（新手神器）效果见下图。



整个焊点清理的非常干净，焊孔都清洗可见。



编码器特写对比。



最后上烙铁将编码器焊回去。



焊点感觉处理的不错，很饱满。



最够组装起来，上机测试。一切正常。

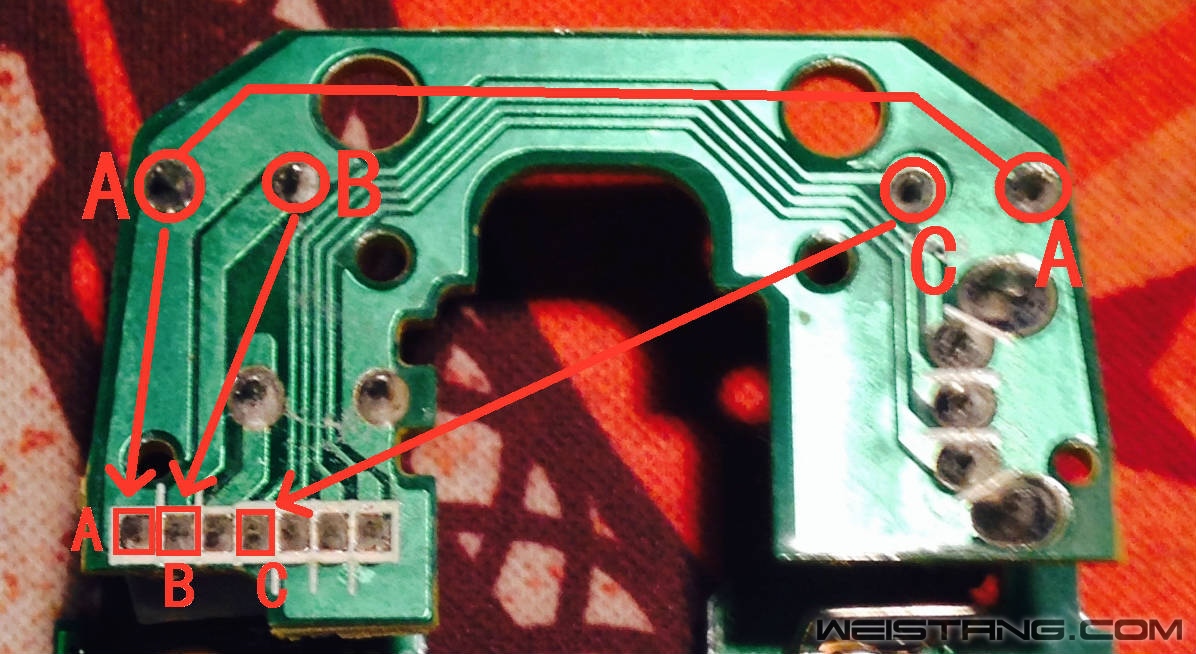

最后依然送上飞线图，在这里3个A点都是相通的，所以一个点出问题飞另外两个点没问题，然后圆圈B点飞到方块B点，圆圈C点飞到方块C点。

总结，组装回去的时候，就是控制电源开关的那个小PCB总卡不到位，我手残，所以弄了很久才放对位置。别的没啥好说的了，希望大家喜欢。
