ATX机箱中的“小钢炮”——乔思伯(Jonsbo)W2测评！

霸气外射

       此次测评产品为乔思伯ATX机箱中的新品——W2，其延续了前作W1硬朗大气的外观设计，且仅比ITX级的W1增加了1/3的体积，却又能安装ATX主板，俨然就是一个“小钢炮”，加高加宽后的W2看上去更有气势，质感十足。下面就是W2的规格列表：

产品型号	W2(S)
颜色	银色+侧透
产品尺寸	278MM (W) * 395MM (D) * 385MM (H)
外部结构	2.0MM合金铝板（阳极拉丝工艺）
内部结构	0.8MM SGCC全黑化钢板 , 上盖和左右侧板均采用1.5MM和2.0MM阳极铝板
主板支持类型	XL-ATX , ATX , M-ATX , ITX
驱动器位	3*3.5〞,3*2.5〞, 或者 2*3.5〞,3*2.5〞,1*5.25
前板散热系统	2*140MM风扇，1*80MM（选配）
后板散热系统	1*120MM风扇 , 底板：2*120MM风扇（选配）
CPU散热器支持高度	163MM内 , 显卡支持长度：320MM内(前面装一个25MM的风扇)
前置I/O接口	USB3.0*2 , 耳机*1 , 麦克风*1
可支持PCI扩展槽	8个
电源支持	ATX PSII PSU（长度在250MM内）
机箱重量	净重：6.2KG , 毛重：7.5KG

       乔思伯工程师利用“分仓设计”让W2将兼容性和体积达到一个平衡点，使其较比以往的ATX机箱显得更为精致小巧。如此一来，很多ATX主板用户就不必太羡慕ITX用户的“精致感”了，因为ATX机箱中的“小钢炮”——W2会为你带来这样的“体验”和解决方案！。那么“分仓设计”究竟是怎样的设计呢？我们来看一下W2的图解：

       从上图我们看到，W2“分仓设计”的原理就是将电源、硬盘、光驱等设备转移到分仓后的新空间当中，从而优化空间使用率，提高兼容性，进而缩小整机体积。所以说W2是ATX机箱中的“小钢炮”绝不为过！那么，接下来我们就一起去看看W2在实际使用中的表现吧。

霸气外射

乔思伯(Jonsbo)W2测评——产品介绍

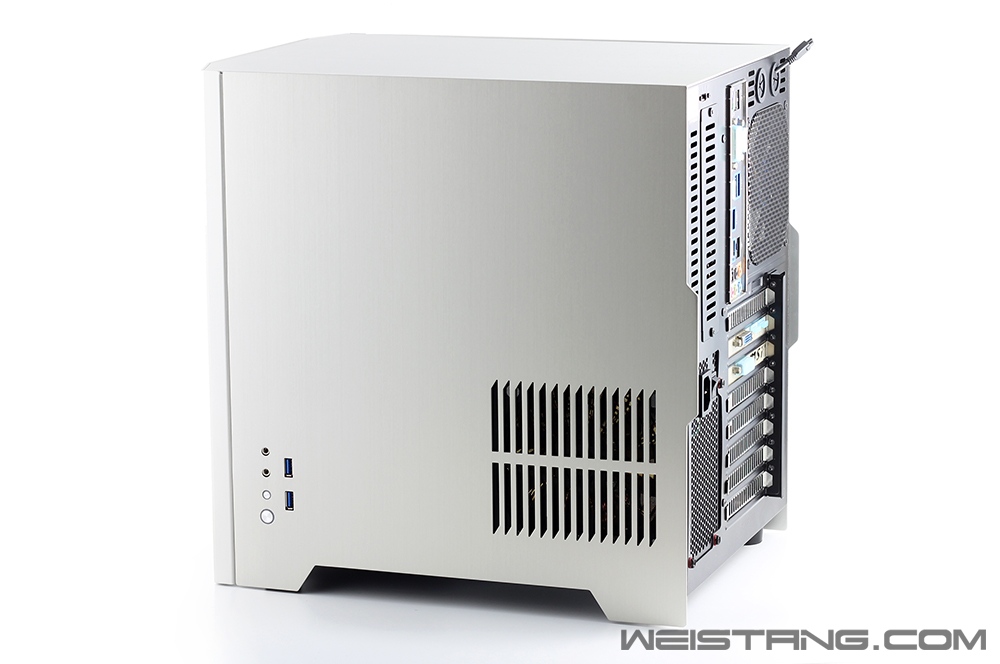

       乔思伯(Jonsbo)W2的外观与前作W1相近，外部采用铝材质，表面经过拉丝工艺处理，质感十足。W2上市初期共有银、黑两个版本，本人选择的是银色侧透版本，装机后可以看到内部硬件，做了“光污染”之后肯定会很赏心悦目的！

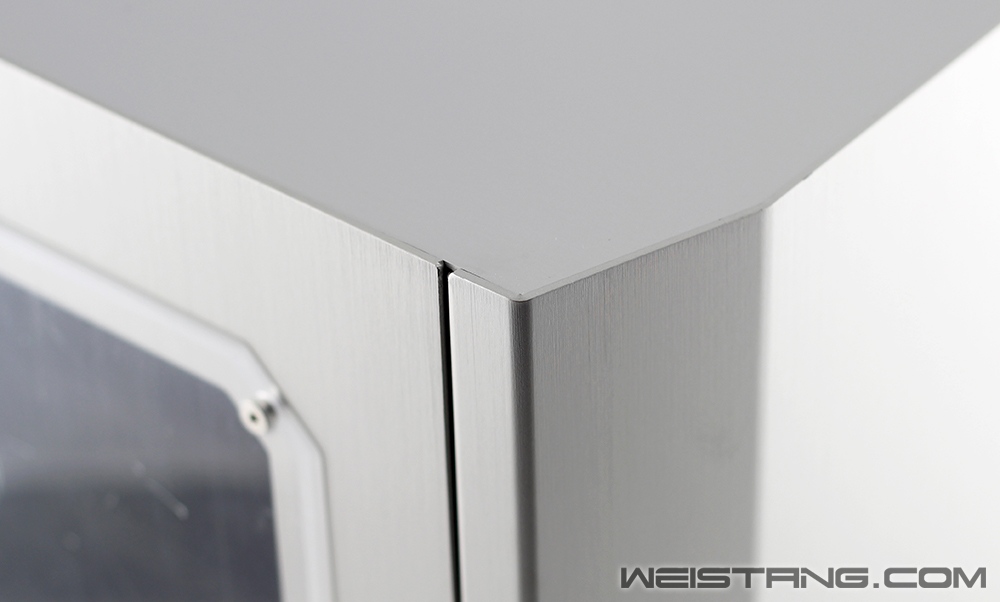

       乔思伯(Jonsbo)W2外部板材接缝处的契合度很高，板材弯折自然，边缘处理也十分到位，给人以“十分精致”的感觉！

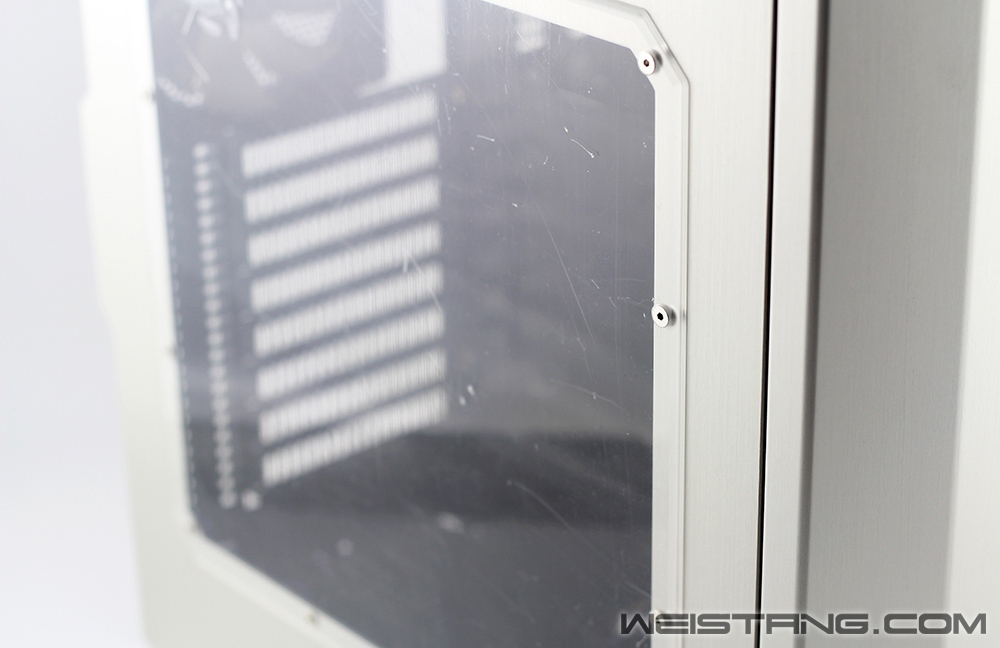

       乔思伯(Jonsbo)W2侧透版的侧透窗采用外凸设计，开窗面积相得益彰，边缘倒角处理后，与侧板的契合度得到提升，六角螺丝的固定方式也被很多高端机箱采用。

       乔思伯(Jonsbo)W2背部显示出内部钢结构经过黑化处理，显得十分有“逼格”。而这一侧的侧板涵盖了面板I/O接口已经电源进风口，契合度通用十分高，不会显得突兀。

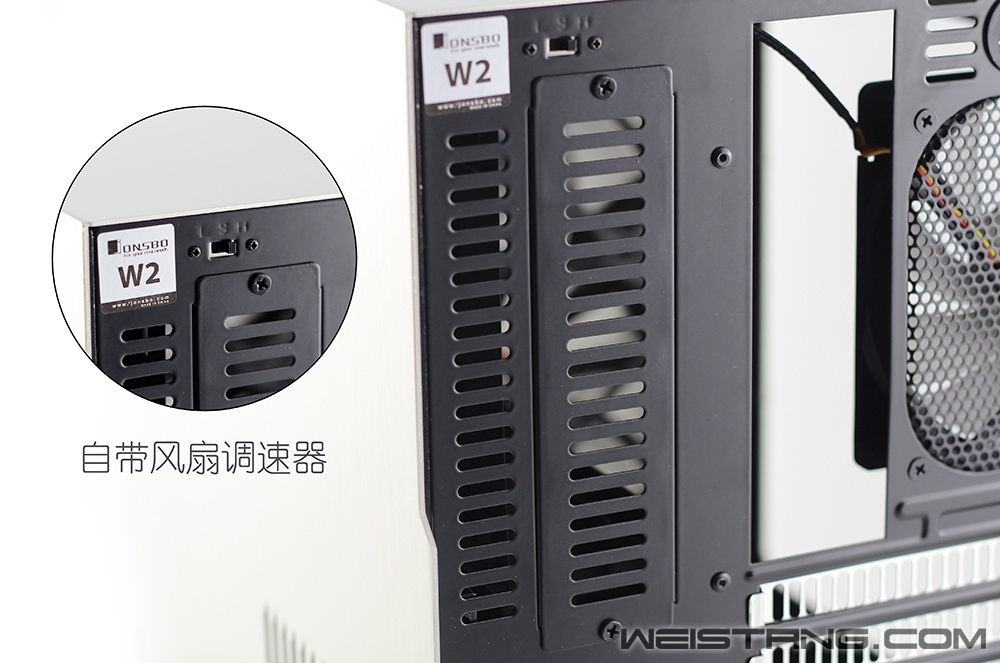

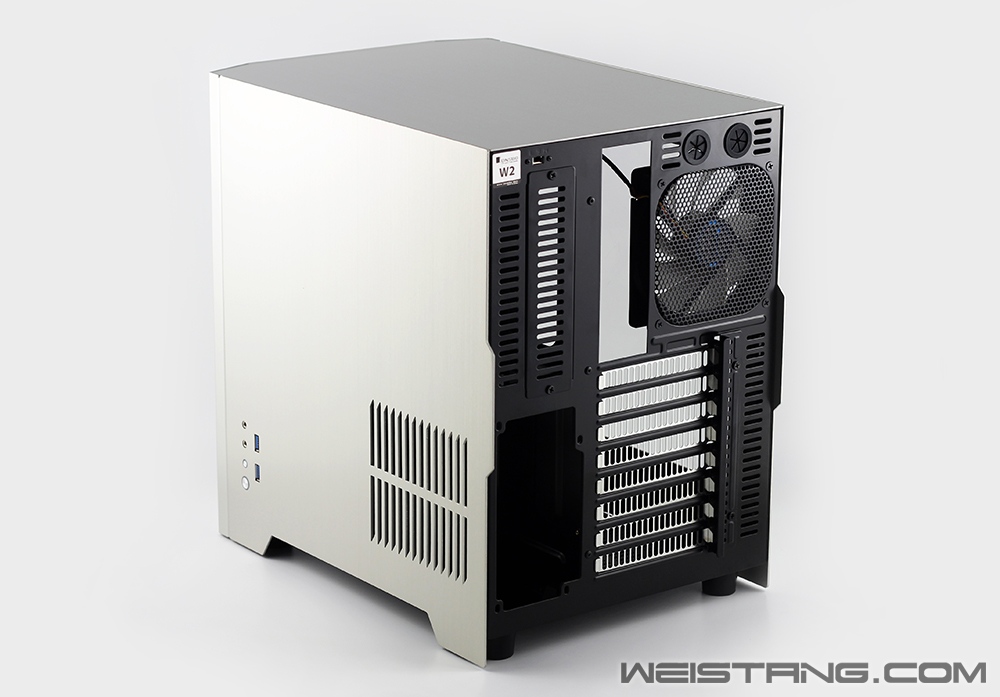

       乔思伯(Jonsbo)W2背部设计别出心裁，将传统“光驱安装位”后移置背部，光驱安装位挡板反复拆卸使用。上方配有自带的机箱风扇调速器：L(低速)、S(停转)、H(高速)，为用户提供静音与性能的模式选择。

       乔思伯(Jonsbo)W2背部的出风位采用一枚12cm规格风扇，并配有防护钢网。上部预留两个水冷管安装孔，且有配有胶圈。

       乔思伯(Jonsbo)W2兼容ATX甚至XL-ATX的主板安装，所以支持8PCI位的扩展，这在很多中/全塔机箱才会看到的设计，被W2完美植入！

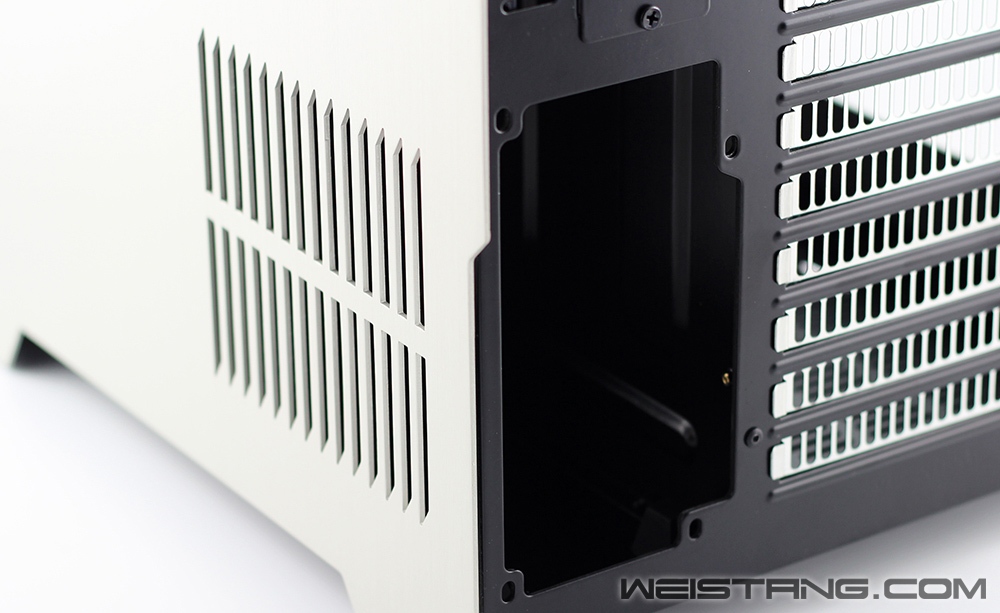

       乔思伯(Jonsbo)W2的电源安装位被设计在主板后部的仓位中，并通过侧板预留的进风口来解决电源散热问题。

       乔思伯(Jonsbo)W2面板I/O接口自上而下为麦克接口、耳机接口、重启键、电源开关键，另一旁是两个USB 3.0接口，可完全满足常规用户需求。

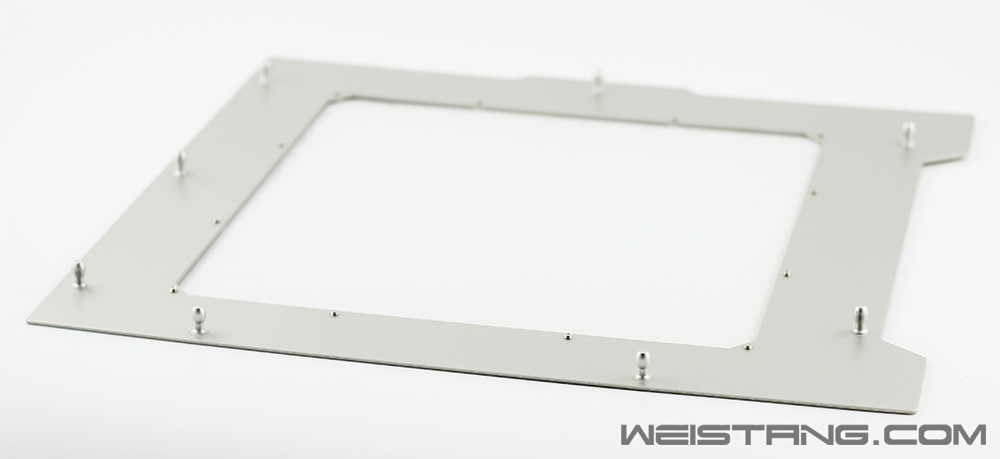

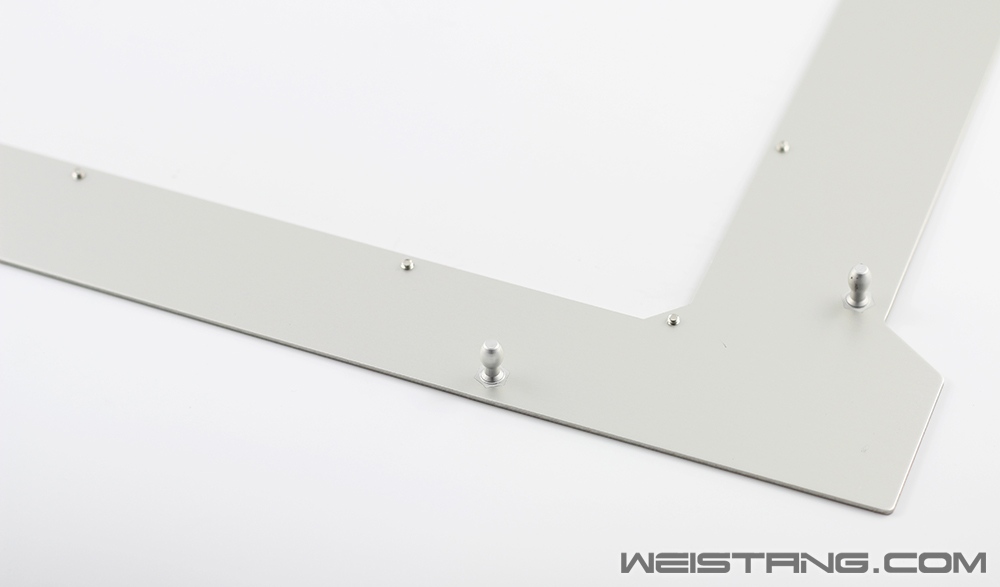

       乔思伯(Jonsbo)W2右面板采用侧透设计，其与内部框架连接方式为Push Pin设计，上图可以看到面板周围凸起的“锁扣”。

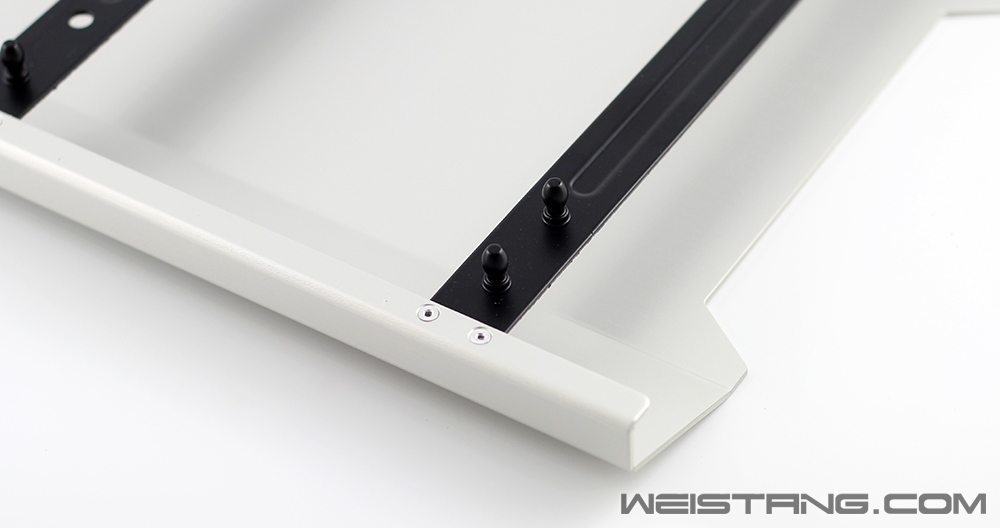

       乔思伯(Jonsbo)W2前面板经过弯折后形成唯美的造型，为了结构强度使用了三处黑色加强筋设计。其也是采用Push Pin设计与内部框架连接，不过“锁扣”的位置被设计黑色的加强筋上了，且还有两处“双锁扣”设计，这应该是为了使其更加贴合内部框架而做出的强化！

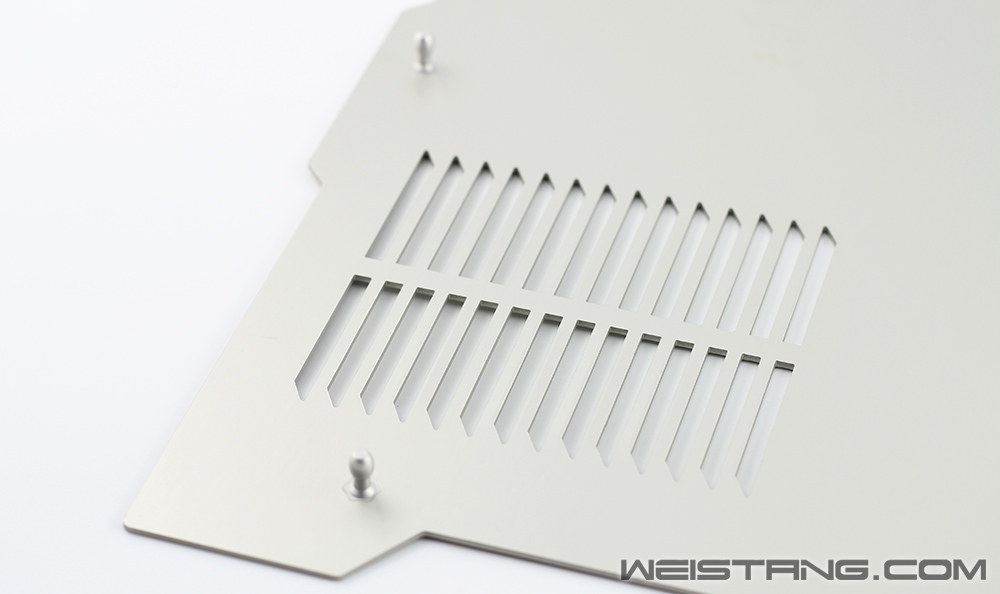

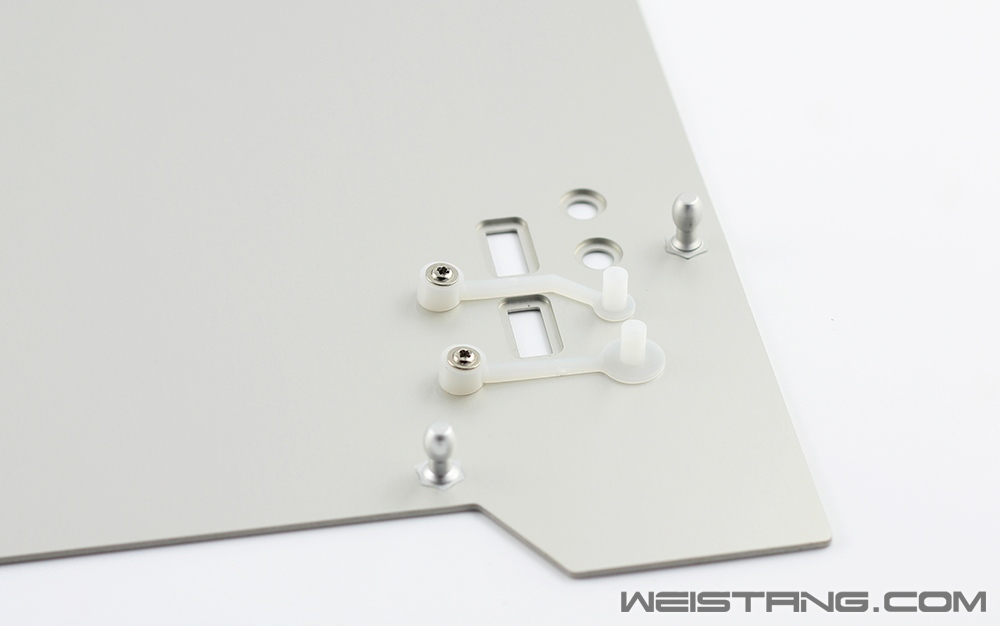

       乔思伯(Jonsbo)W2左面板同样采用Push Pin设计与内部框架连接，类似栅栏的开口位置为电源进风口，I/O接口的楔形十分细致，并将重启键、电源开关键固定在面板上(前作W1也是如此)。

       乔思伯(Jonsbo)W2的内部框架采用0.7mm SGCC钢板，并作全黑处理。由于采用“分仓设计”，这里并看不到电源、硬盘。光驱等安装位。W2多处框架边缘都贴有1.5mm厚的缓冲棉（其间安有Push Pin锁扣扣眼），有效防止共振的产生！

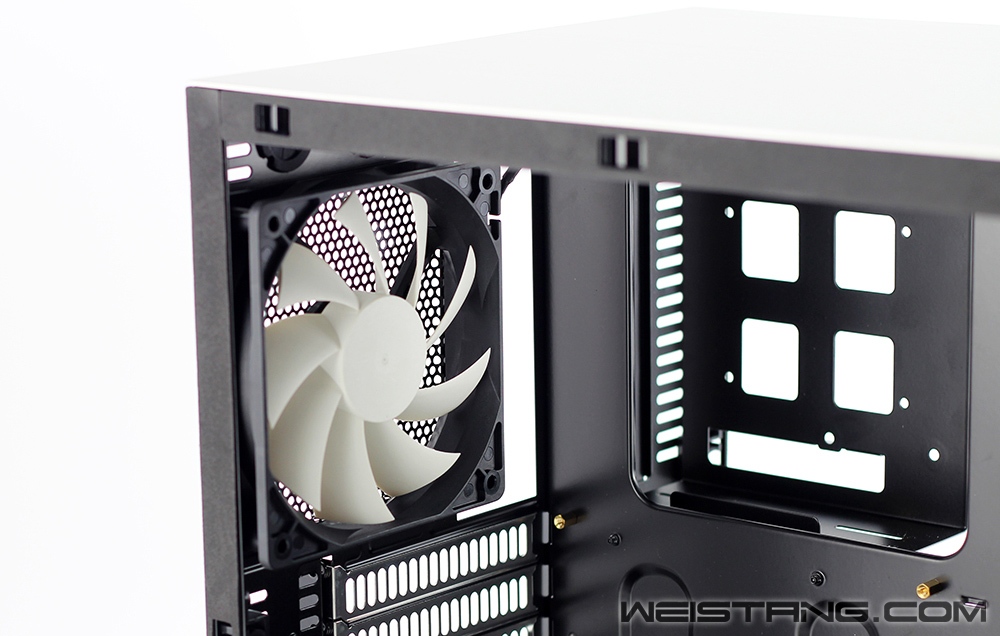

       乔思伯(Jonsbo)W2机箱内部后置一面12cm规格风扇，图中可见主板安装位的背部有预留口，其是方便用户更换散热设备的。

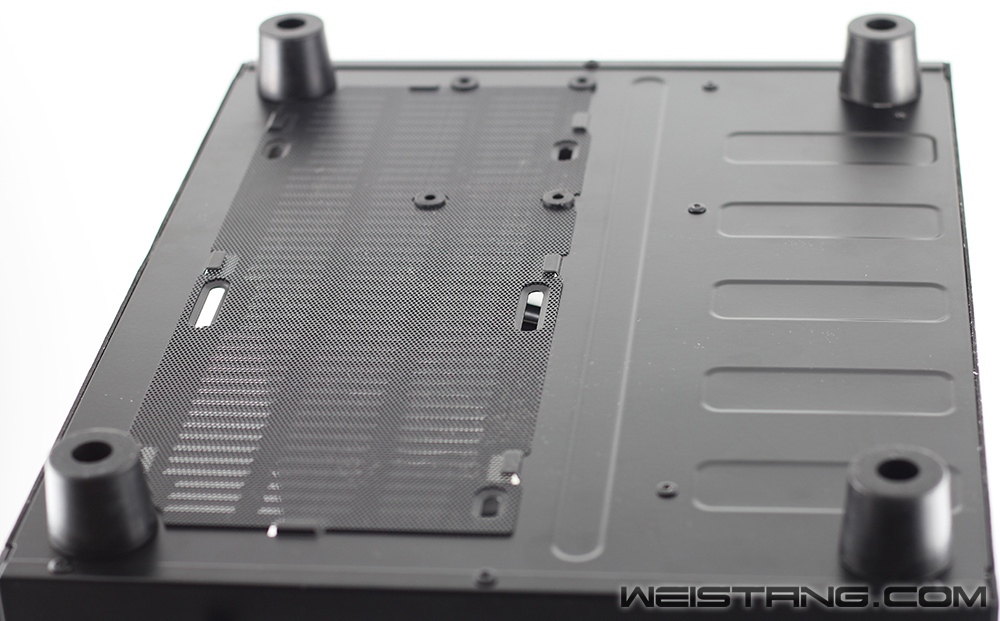

       乔思伯(Jonsbo)W2内部框架的底部留有双12cmm风扇安装位，并配有磁性防尘网。这里其实也可以安装水冷（240冷排），不过前提是你的水管要够长~

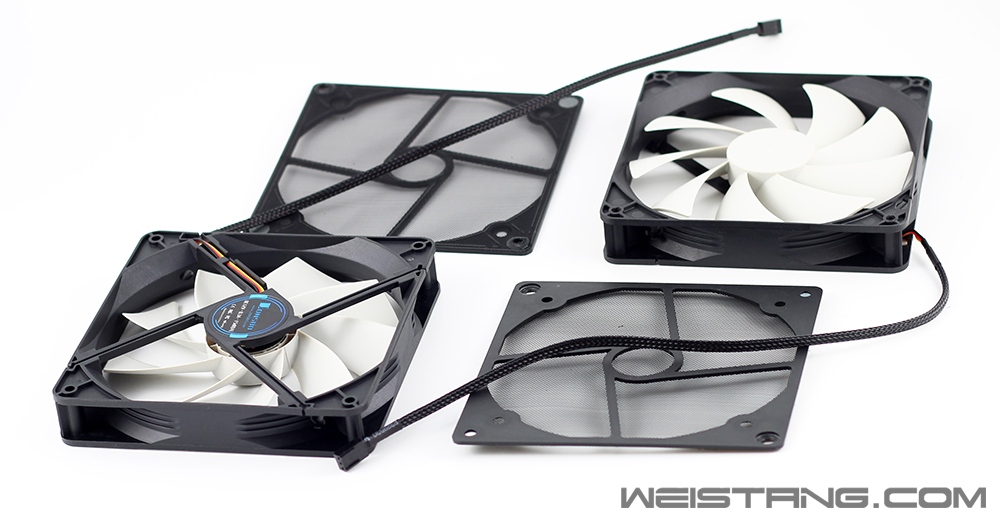

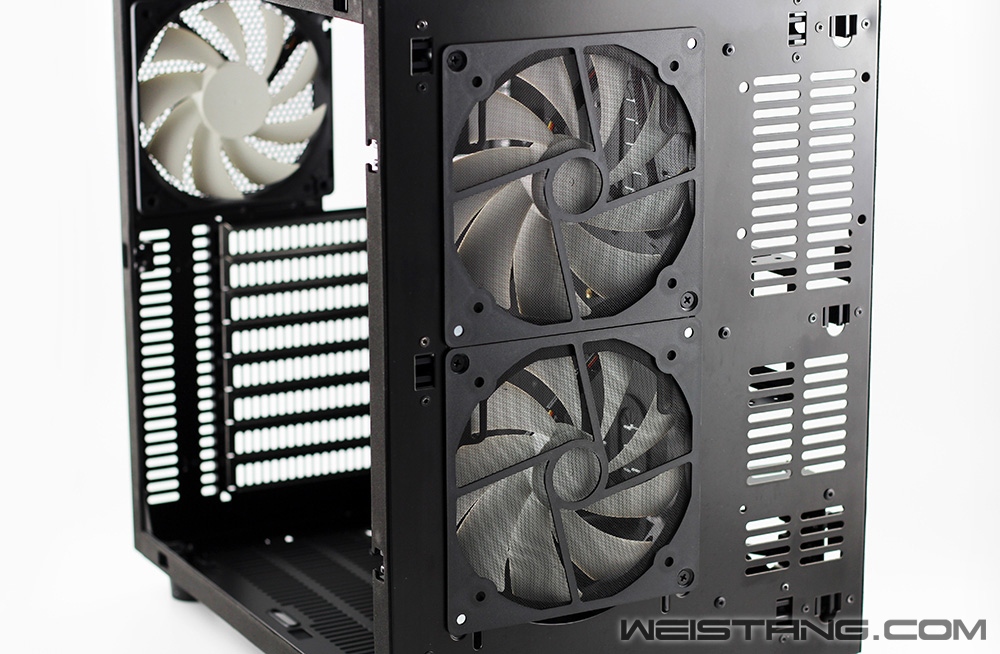

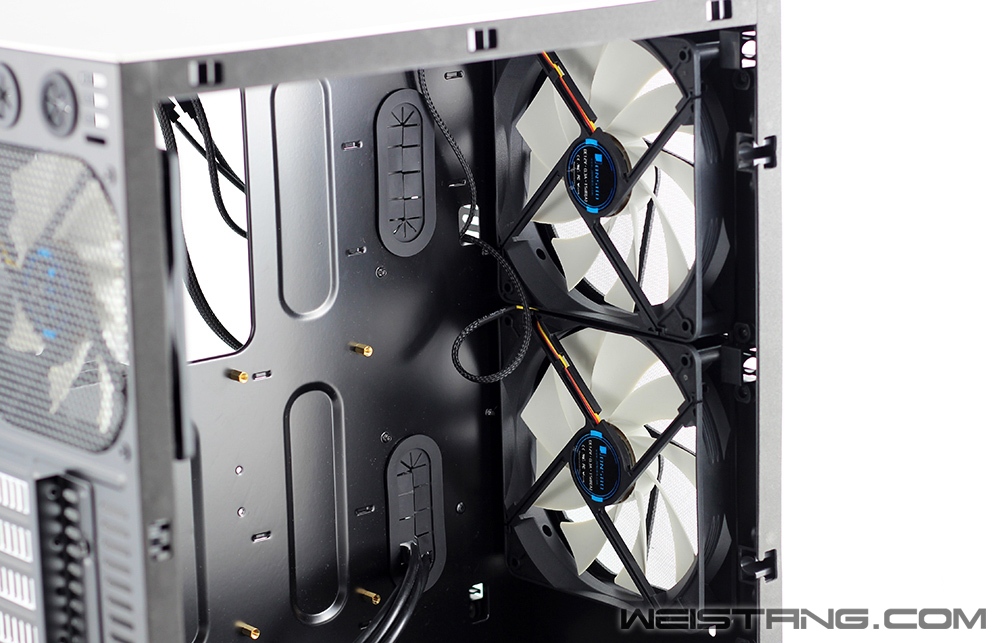

       乔思伯(Jonsbo)W2内部框架前部配备了双14cm风扇，且也配有防尘网。此处拆卸风扇后，可以完美安装水冷系统的240或280冷排。

       乔思伯(Jonsbo)W2的“第二仓位”，这里便是面板I/O、硬盘、光驱、电源的安装区域。设计合理、空间宽敞，为理线提供绝佳隐藏空间。机箱内部的线材采用黑色蛇皮网或胶皮管包裹，配色协调、整体性强。这边也有1.5mm厚的缓冲棉安置在边框周围！

       乔思伯(Jonsbo)W2光驱安装位，可以安装光驱和3.5英寸硬盘。这个设备笼采用可拆卸设计，貌似不可拆卸就安装不了光驱吧（因为W2顶面板无法拆卸）！哈哈~

       乔思伯(Jonsbo)W2的固态硬盘(SSD)安装位，这个设备笼也采用可拆卸设计，最多可安装三枚固态硬盘(SSD)。

       乔思伯(Jonsbo)W2的面板I/O采用独立PCB设计，与W1的完全一样(通用)，整合度十分高。如果坏掉了，可以自行更换。

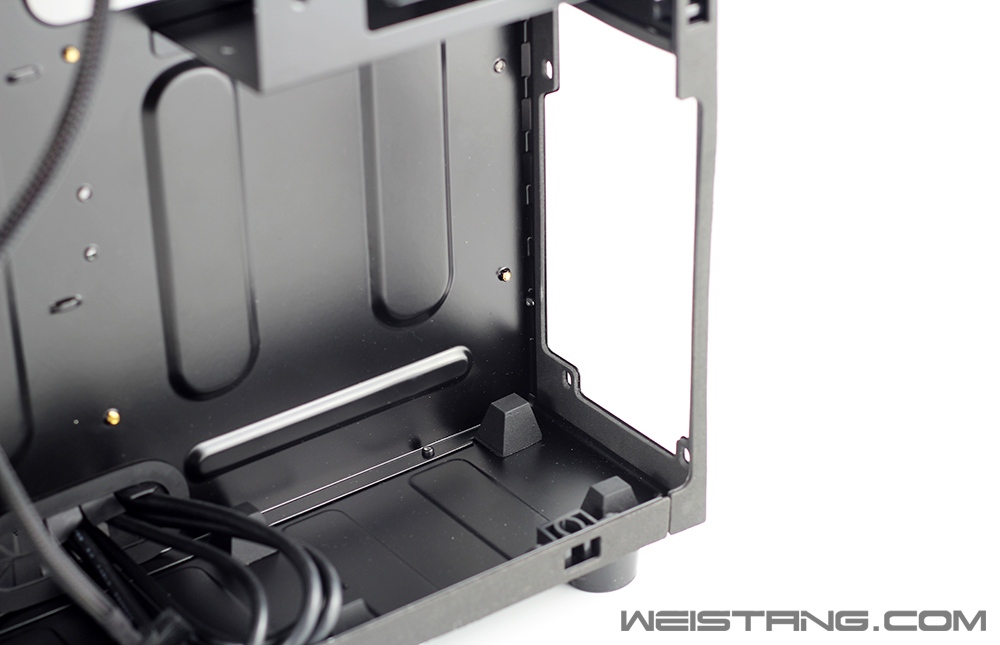

       乔思伯(Jonsbo)W2的电源安装位，不光有四颗缓震脚垫，还有电源出风口的缓震棉。如此这般，便可有效避免电源带来的共振产生。

       乔思伯(Jonsbo)W2的安装位可拆卸部分大致就是这3个：固态硬盘(SSD)安装笼、光驱安装笼(3.5英寸硬盘)、光驱安装位挡板。

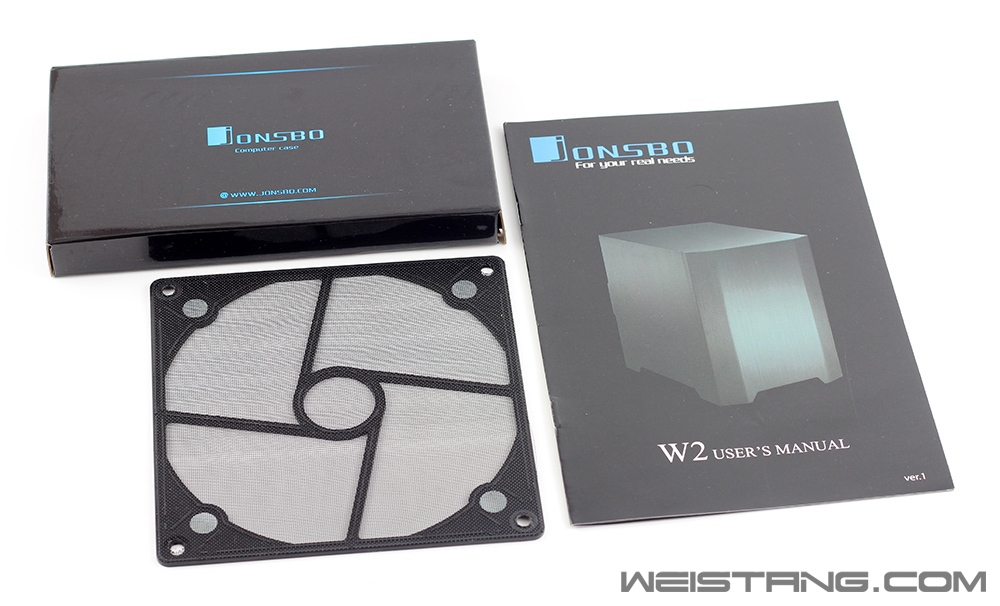

       乔思伯(Jonsbo)W2的配件除了说明书和料件盒以外，还送了一个电源进风位的防尘网。机箱介绍部分就到这里了，接下来就是W2的装机部分啦~

霸气外射

乔思伯(Jonsbo)W2测评——装机SHOW
       此次乔思伯(Jonsbo)W2的装机SHOW以“光污染”为主，所以考虑了LED光源的设备。由于W2的侧透窗开口面积比较大，所以发光源的亮度需要提升，进而加入了LED灯带。本次装机SHOW的硬件如下：

处理器	intel i7 2700K
散热器	九州风神 水元素 240
显卡	微星 R6790TF2OC
主板	技嘉 Z77X-D3H
内存	海盗船 白金统治者8G*2
硬盘	浦科特120G SSD+影驰120G SSD
电源	影驰 黑金450W
其它	九州风神 RGB 遥控LED灯带

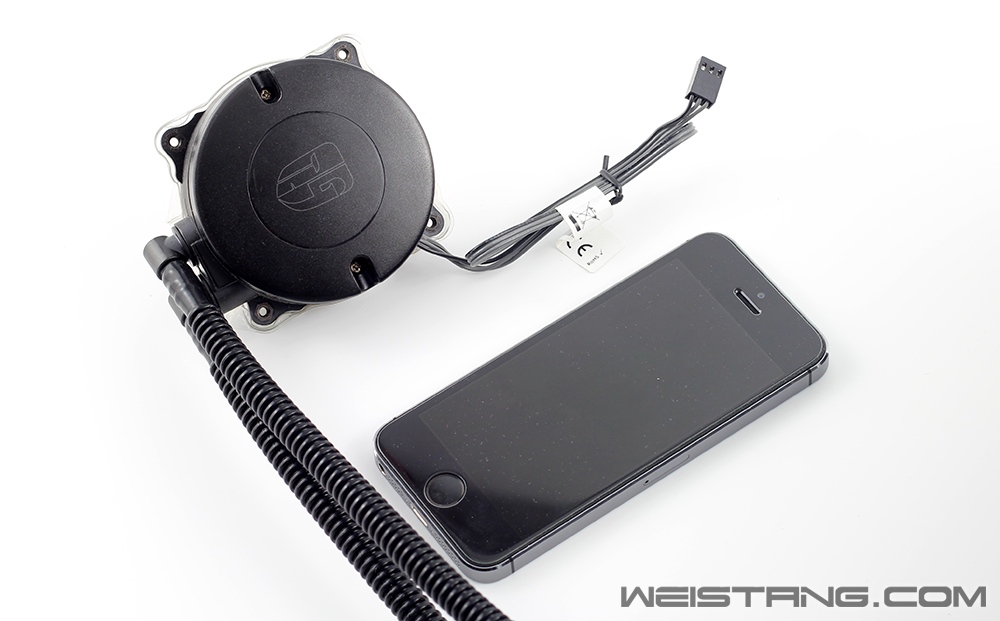

       这回的水冷设备选择了九州风神 水元素 240，其冷头LOGO可以发光(呼吸灯)，图案不会像网络上那样千篇一律(基本都是海盗船)，这个LOGO灯很有个性。最主要的是冷头的体积很大，会很上镜，性能也非常不错(主打性能与静音的平衡点)。

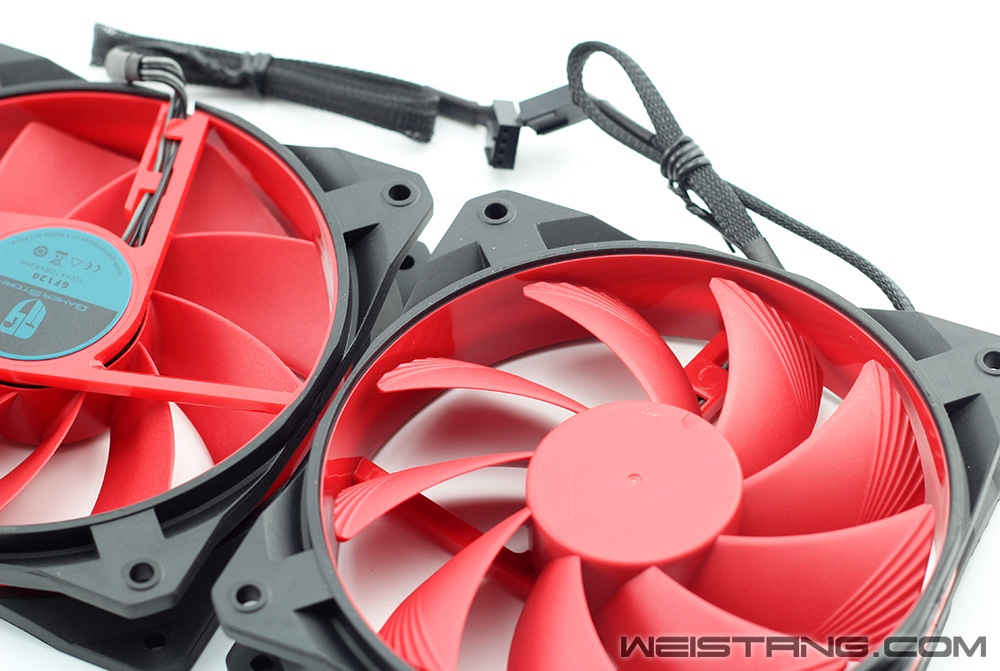

       水元素 240标配的风扇是红色的，设计上有了很多细节提升，风量更大、风噪更小。正是这样的细节提升，打消了我用其它颜色风扇替换的想法。

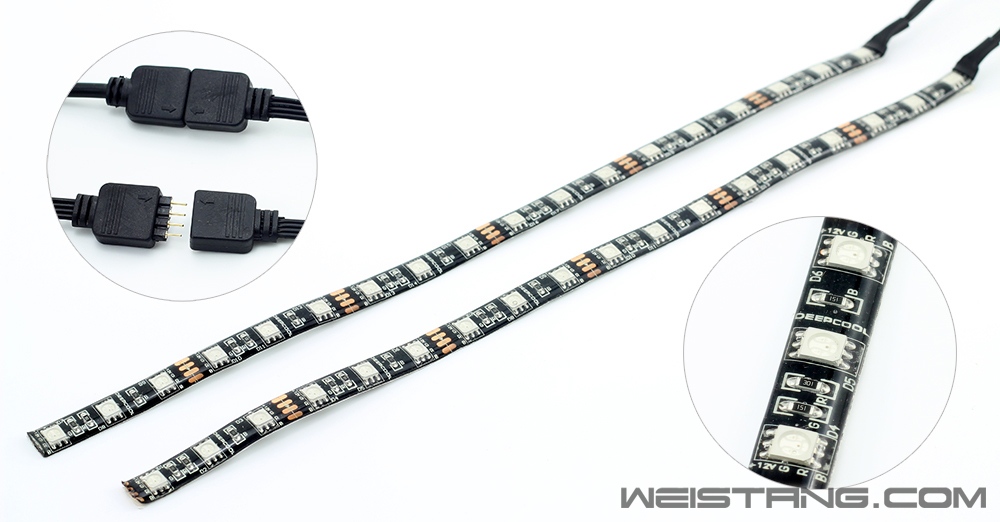

       九州风神 RGB 遥控LED灯带，可以遥控调节变色、开关灯带，而且发光色散均匀。本来是打算升级内存套件的，但光太弱，而且灯带价格更实惠，效果也更赞。PS:线缆连接注意“箭头→”的对应。

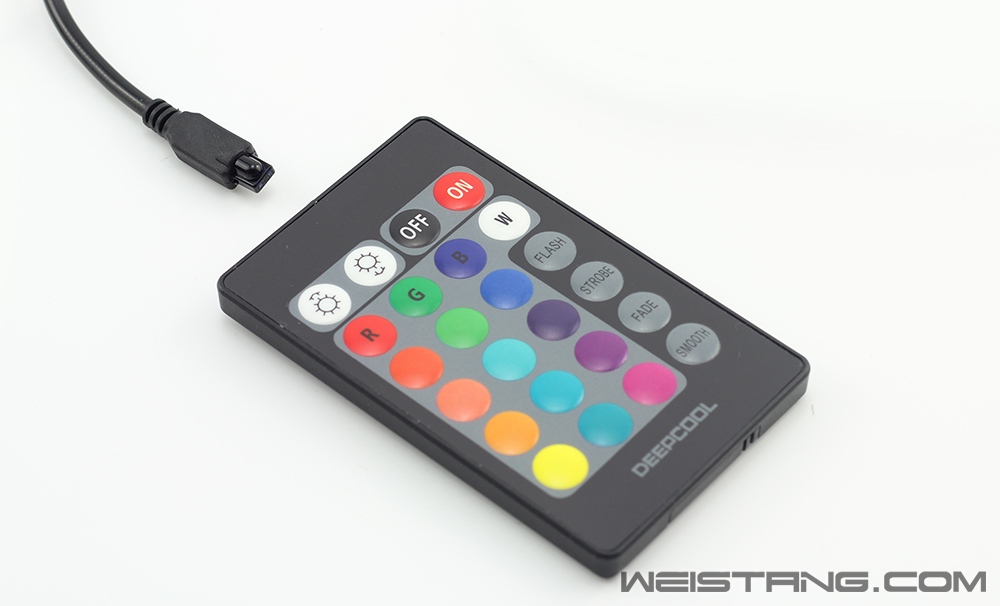

       遥控器是通过红外接收器进行操作的，其支持16种颜色、4种模式(三原色/三原色呼吸/6色快呼吸/6色慢呼吸)。而且可以完全关闭灯光(白天省电？)，还可以调节灯光亮度(10级)。是一款很强大的“光污染”装备。
       介绍完了攒机设备和“光污染”装备后，我们接下来就去看看W2的装机过程与SHOW图吧！

       乔思伯(Jonsbo)W2的电源位安装如图，由于需要安装防尘网，所以电源钢网中心如果有凸起就比较棘手了，我的电源就有一枚产品LOGO贴，为了安装防尘网，必须拿下来~

       乔思伯(Jonsbo)W2的固态硬盘笼是分正反的，图中红框位置有一圆弧内凹设计，安装时必须向下，此举是避开理线孔胶圈的，安装时还请注意。

       乔思伯(Jonsbo)W2是可以兼容XL-ATX规格主板的，所以图中本人的ATX规格主板并没有占据第8个PCI位，可见W2的主板容纳空间巨大。而多处出现的理线孔也为玩家理线带来了极大便利，可让主板仓位里的走线更加整洁。

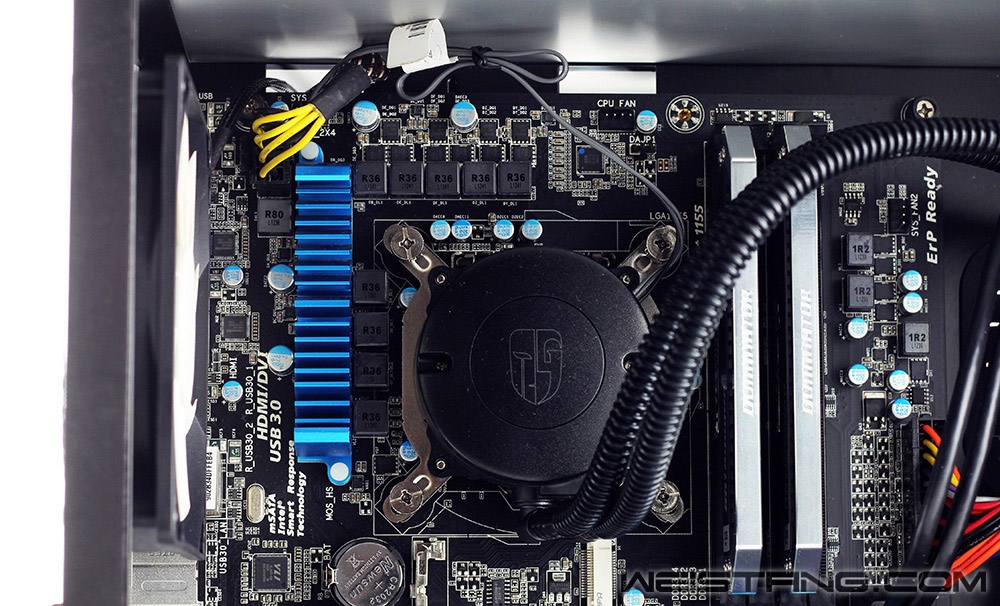

       乔思伯(Jonsbo)W2水冷(冷排)安装位可以是底部，也可以是图中的前面框架位置，本人安装的是240mm规格冷排，此处也可兼容280mm规格的水冷(冷排)安装。为了不破坏原有风道设计，本人将冷排风扇有“外吹式”变更为“吸进式”，而这个方式也是W2这个冷排安装位的唯一正确风道，因为钱面板并无出风口设计。

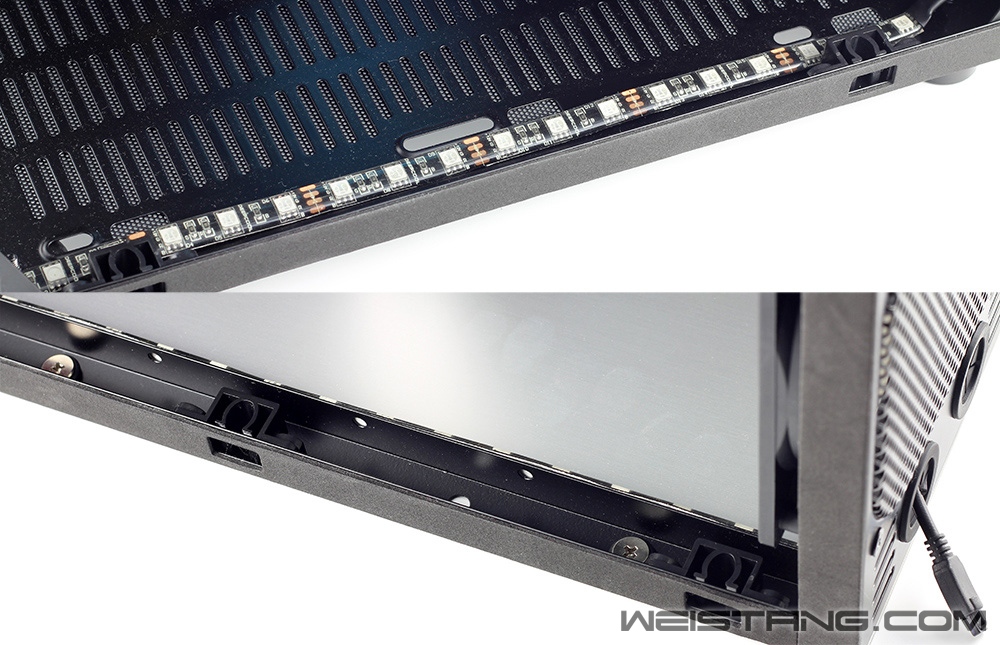

       作为光污染的“重头戏”，且为了光源与美观的考虑，本人将两条遥控LED灯带分别安置于乔思伯(Jonsbo)W2内部框架的底部和顶部，红外接收器被放置机箱后面的水冷管胶圈处(如图)。

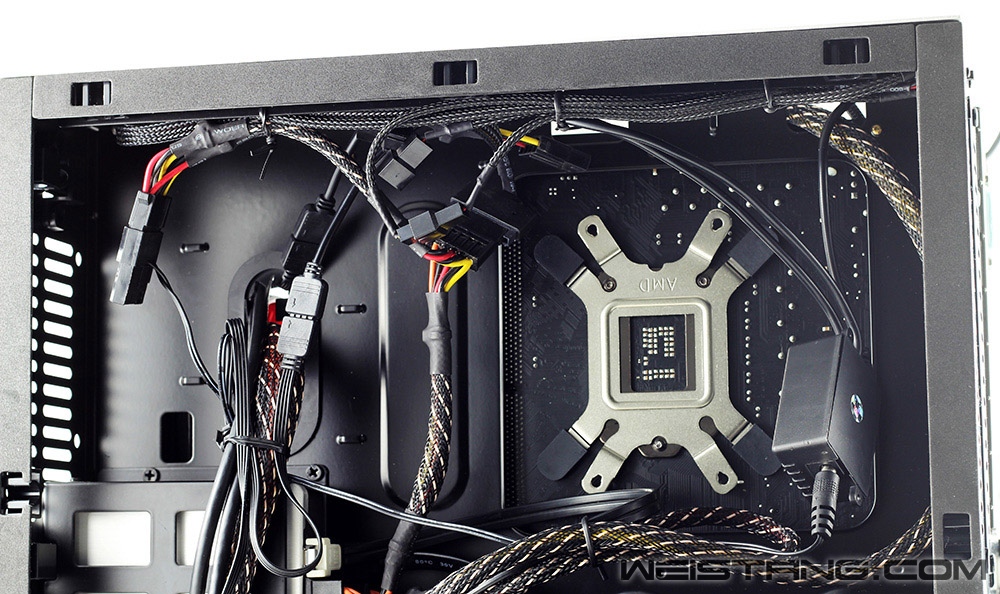

       乔思伯(Jonsbo)W2的主板散热安装预留孔开口面积很大，方便用户随时更坏散热设备。而这个仓位的空间宽广，对于理线困难户绝对是莫大的帮助！

       乔思伯(Jonsbo)W2的显卡安装方式保留了乔思伯一贯的风格，PC挡板位安装后还有一个盖板设计，其可以规避挡板位颜色不统一而影响美观性。

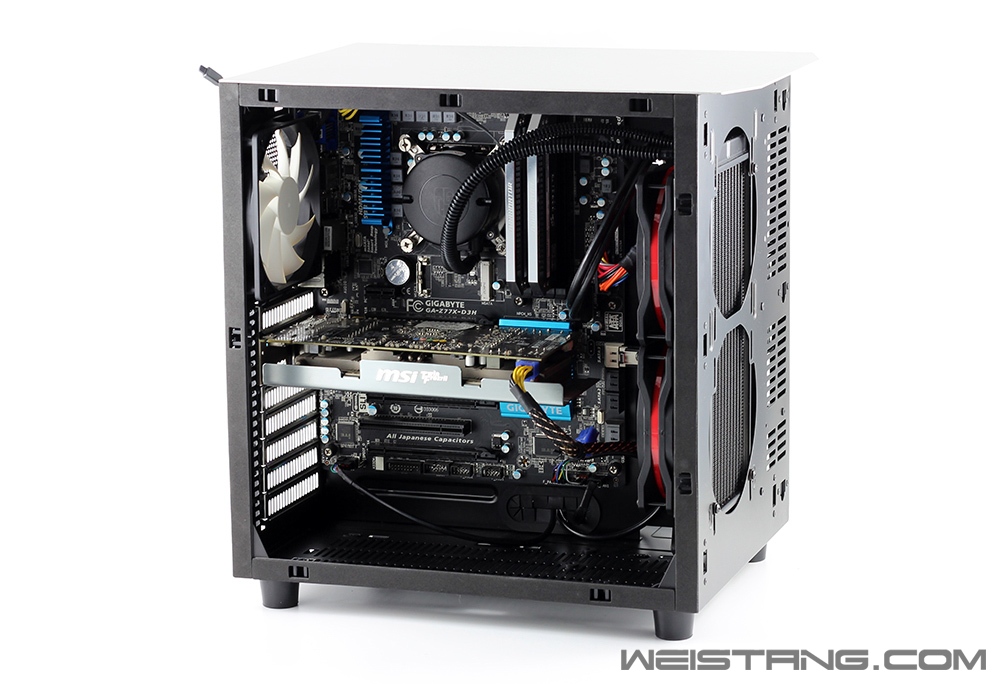

       乔思伯(Jonsbo)W2的分仓设计可以使得侧透仓位的硬件和理线更加整洁。其风道也更加通透、合理化，因为以往机箱中的硬盘、光驱等安装位会阻碍前面板的进风率。

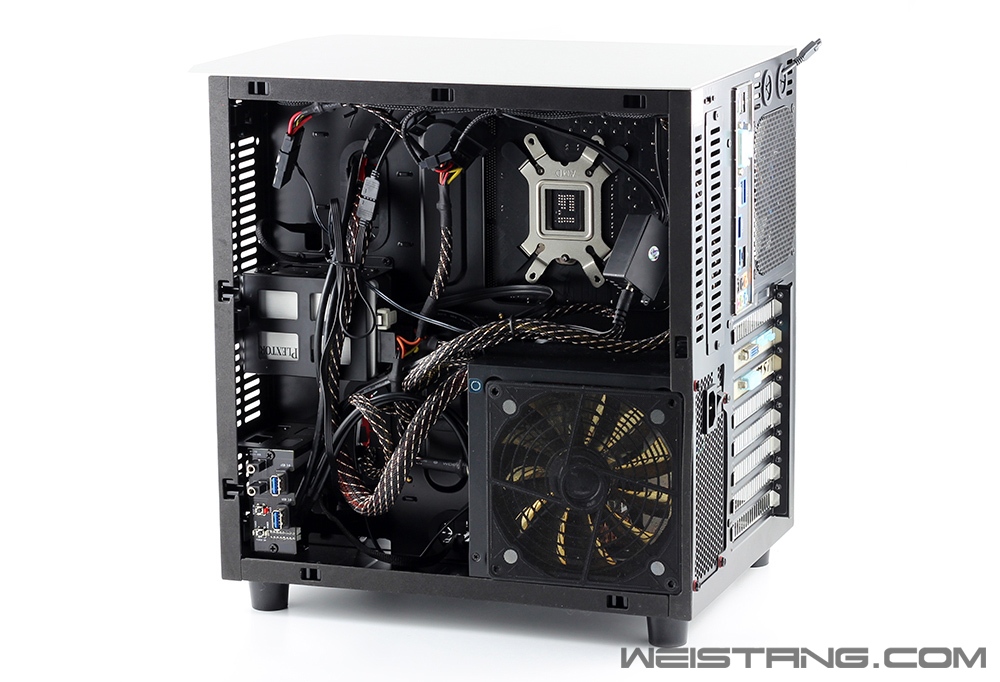

       乔思伯(Jonsbo)W2的背部仓位空间宽大，除了更加方便的理线和隐藏供电线缆外，其最具意义的应该是将电源、硬盘等设备的发热也阻隔了，而且W2还预留了8cm风扇安装位，以便主动解热这个仓位的废热。

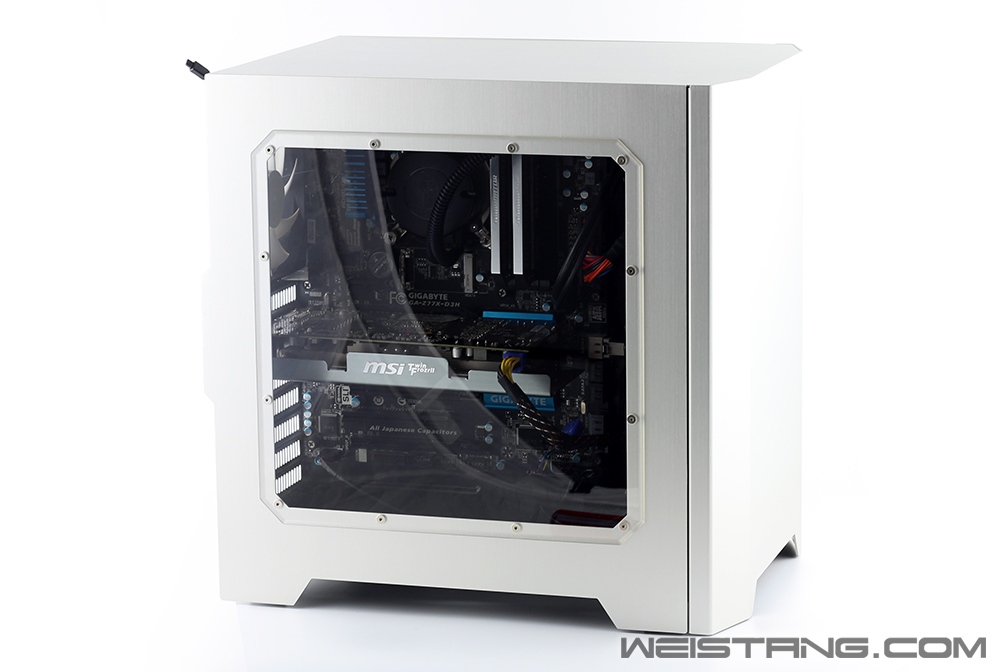

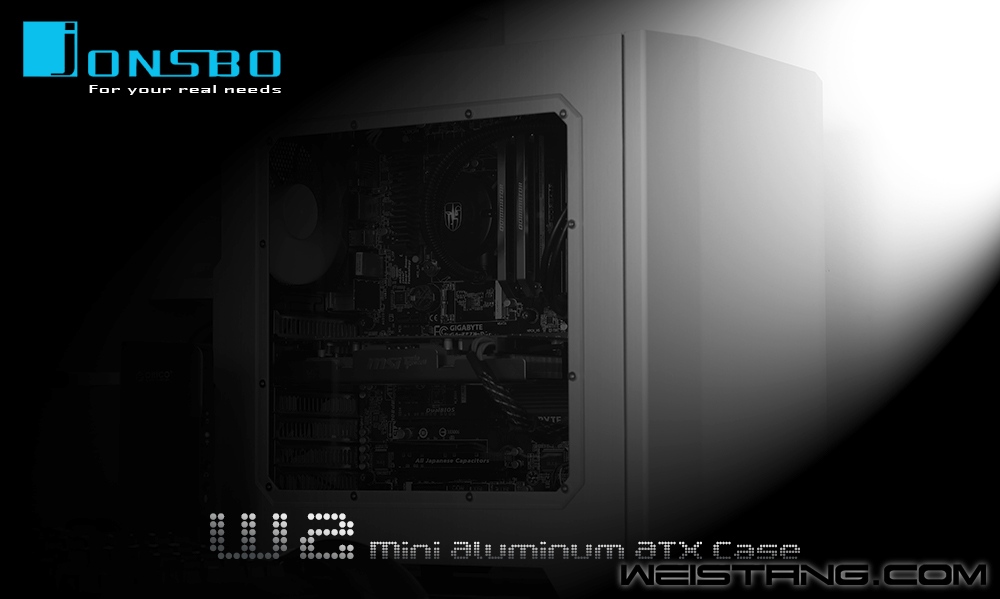

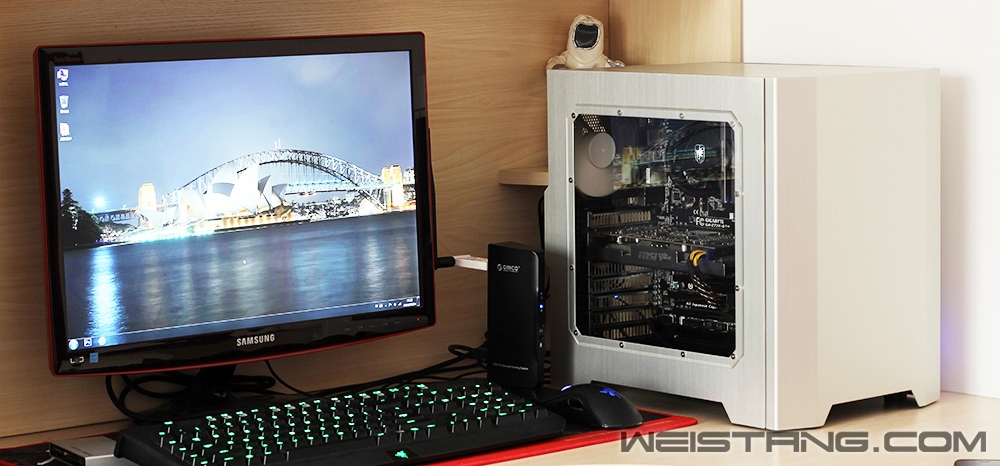

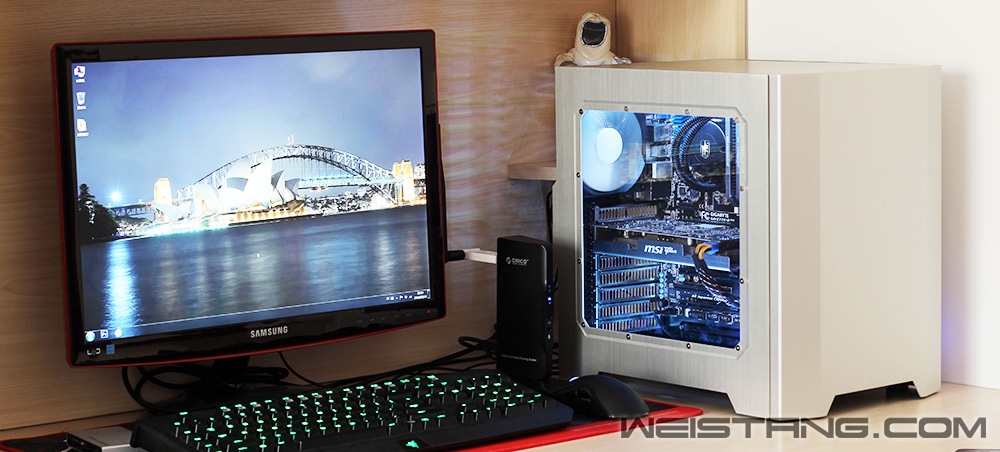

       乔思伯(Jonsbo)W2的侧窗面积很大，可以将内部硬件展露无遗，这也是YY用户的潜在需求。而W2简约美观的设计，也让其与家居风格融为一体，bigger than bigger......

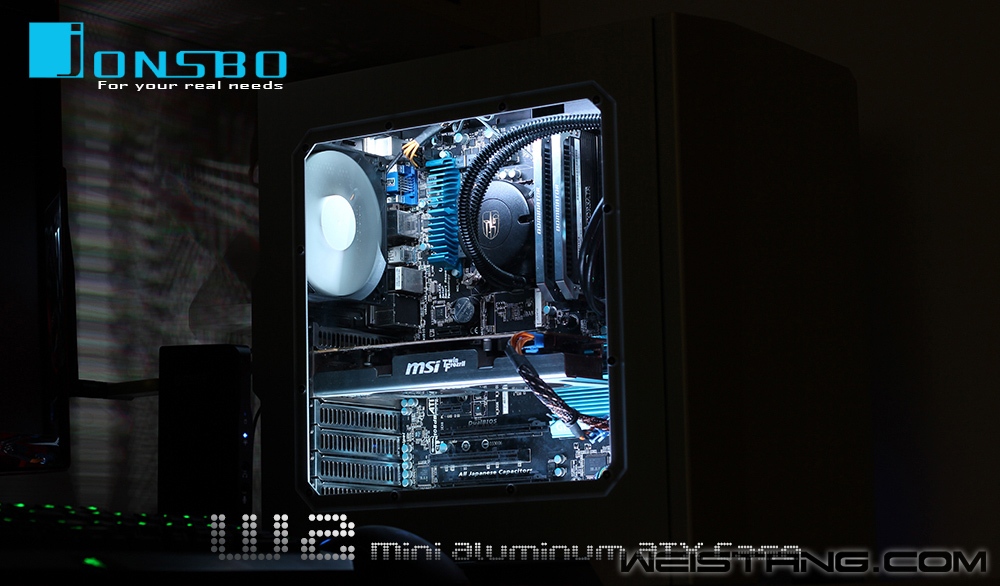

       通过九州风神 RGB 遥控LED灯带，乔思伯(Jonsbo)W2机箱在夜晚显得更加绚烂多彩。相信这也是侧透爱好者的渴求，所以大面积开窗的用户玩“光污染”，我极力推荐使用“灯带”来烘托气氛。

霸气外射

乔思伯(Jonsbo)W2测评——评测总结

      通过此次测评，我对乔思伯(Jonsbo)W2的喜爱之情愈发加深，作为能兼容ATX主板的“小钢炮”，极具魅力和诱惑。不过，乔思伯(Jonsbo)W2最令人称奇的是“分仓设计”。其就像官方所说的那样：“W2的创新之处在于通过分仓设计，把传统结构固定于前板的驱动器支架及电源转移到背板的新空间当中，从而拉近前板与后板距离，减少了驱动器安装后带来的风阻及噪音问题，进一步提高了整体的散热效能。”
      乔思伯(Jonsbo)W2的细节设计出众，集成风扇开关，免工具设计随处可见，减震棉、防尘网比比皆是。最主要的是其价格实在，绝对物超所值，相信乔思伯(Jonsbo)已经让国内用户明白了“性价比”一词的全新含义！
产品点评：
√优点：
　　· 铝材质外观，质感十足。
　　· 设计简约，个性唯美。
　　· 分仓结构，兼容性强。
      · 风扇H/S/L档位开关，便捷实用。
X 缺点：
　　· 暂时没发现，不过要为用户声援下，目前只有银、黑两色可选，红色的是不是也该放出来啦！
