在Kinzu上动土的朋友有一些，从工包猪到红猪，包括微动到编码几乎都换了遍，但分享其中经验的却不多，特别是kinzu焊盘较大，在烙铁温度不够的情况下吸锡容易杯具，一些朋友说容易搞不定，这里我以红猪为例对微动和编码器更换中的一些经验与大家分享一下
目标：更换中键与dpi switch的两颗微动与编码器；
材料：cherry dg2白点×2、ALPS 9mm编码器 ；
工具：25W某牌烙铁、吸锡器、焊锡丝、某牌焊膏、钳台、小刀、斜口钳、热吹风机、螺丝刀
先不要着急撕脚贴，蛮力的话容易让脚贴杯具，我想钢厂这种价位的鼠标没在脚贴上缩水应该是让我们去珍惜，用热吹风机的热风档把三部分的脚贴都吹热，慢慢将其拉下来，这样做的话脚贴可以保证比较平整的形状同时鼠标脚贴处也不会留下背胶。

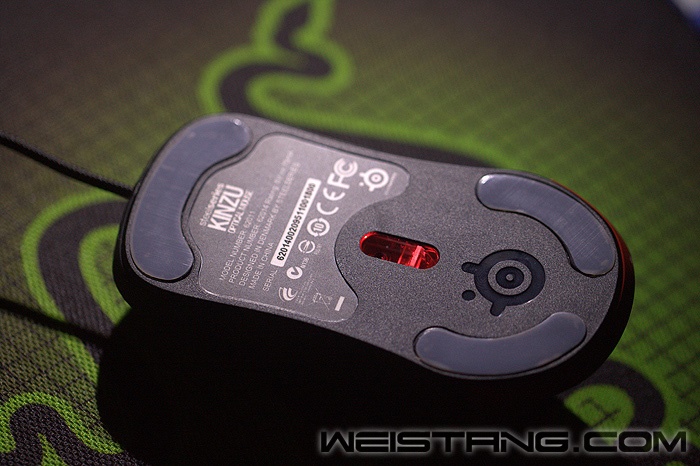

撕掉脚贴
顶壳特写
顶壳与底盘完全是这四颗螺丝固定，没有卡扣，可以直接拿下来。

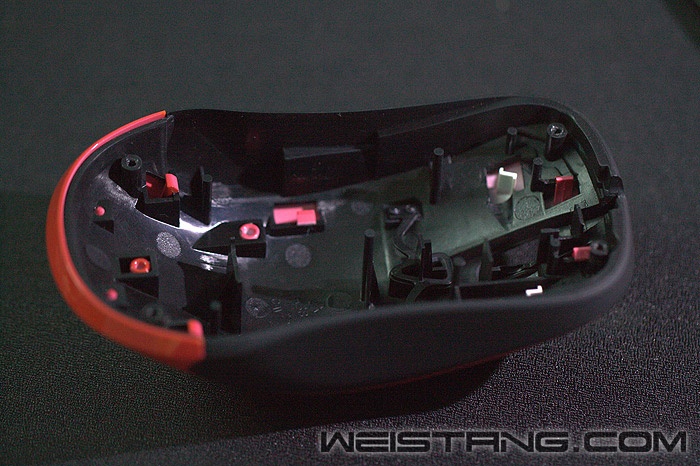

拆下顶壳

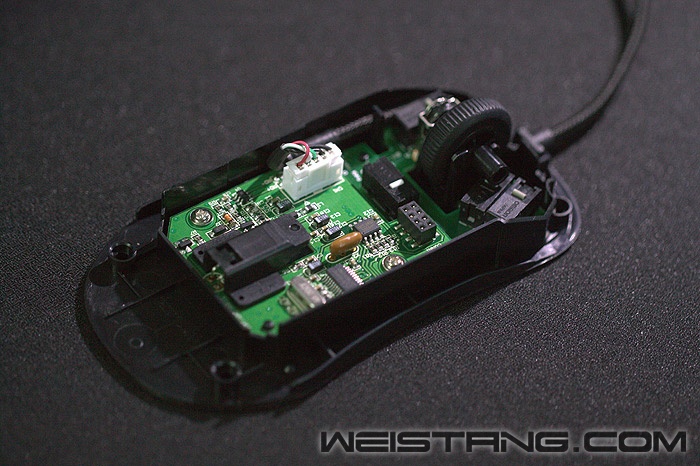

拆下顶壳后，红猪的两块PCB便呈现出来了，尽管我这个不算Review，但是对于kinzu 的PCB还要小唠叨一下，主PCB部分，大家从USB接口排线处开始看，LDO线性供电部分元件密度较高，多为贴片稳压二极管和电容，而且这部分电路没有一个空焊位，另一边的主控与profile存储器外围电路的走线显然是优化过的，而顶部的小PCB则主要用来固定微动，最后通过8pin排线将微动开关信号与主PCB相连，这样没有电子元件的PCB更适合折腾，但是不足的是kinzu的PCB边缘仍然显得略微毛糙，当然这是和罗技高端型号来比的。

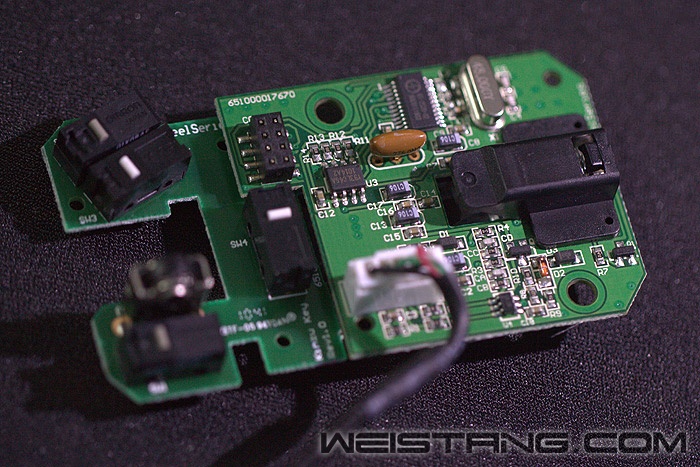

pcb特写
PCB和底盘固定是主PCB上的两颗螺丝，拧下后可以将PCB取出来，然后这里建议大家分开主PCB与微动部分的PCB，由于两者是通过可插拔排线固定的，所以分开很轻松，这里不多解释。
pcb背面
微动部分的小PCB背面没有多余元件，焊盘相对较大，这就给吸锡带来了一定难度，所以要求尽可能用烙铁将锡全融化再上吸锡器，其中编码器最外的两个固定脚要尤为注意，不过焊盘大的好处就是比较禁折腾。
原微动特写
红猪的左右键微动这次我就不折腾了，因为01F用在kinzu上的感觉非常好对我来说，微动整体属于日产灰点一贯的闷骚风格，回弹很好，这里不多介绍了，微动还是换成了d2f-f。
搞定后
其实kinzu换微动和编码器稍微费心的地方就是吸锡工作，最好选择至少30W的烙铁，同时保持烙铁头要吃锡，如果无法完全吸出微动引脚上的残锡，那么这里我建议的方法就是用斜口钳吧原微动的引脚全都剪掉，然后将烙铁头横贴在三个引脚处，另一边用小刀伸进微动与PCB的间隙轻撬，注意根据烙铁接触的时间增加力道，这样可以轻松将顽固的微动搞下来，但是这样会使穿引脚的过孔略微堵塞，这个用小刀就可以搞定。

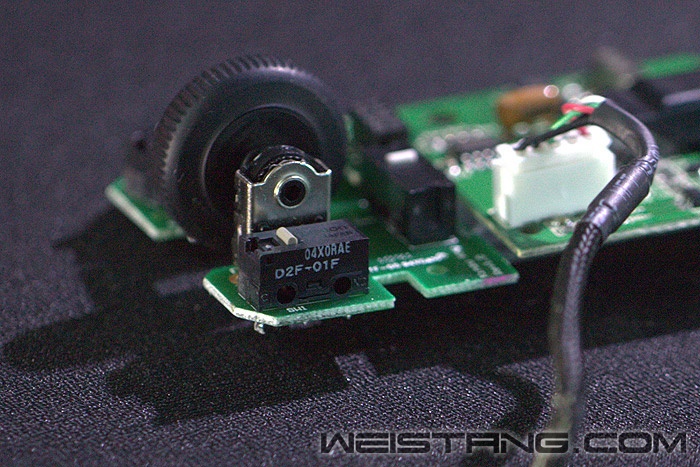

ALPS 9mm编码器需要提高一些
Kinzu的编码是TTC 10mm规格，所以ALPS 9mm需要提高一点，当然其实不抬高直接插到底也可以，但是对个别微动会一定程度影响中键按下的手感。

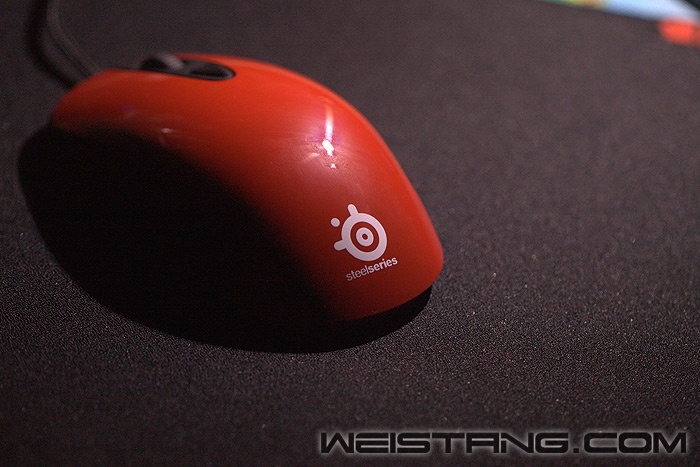

最后把红猪装好，鸟枪换炮了，我认为如果真想折腾红猪的话，dpi switch和中键建议换成7N或者dg2 ，01FL的话用在这里就显得太平淡了，当然这个是我主观的想法~

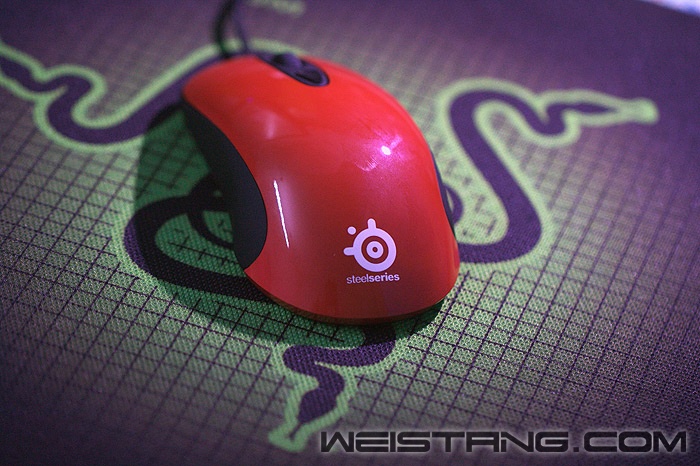

红猪在speed上表现很好，顺滑度非常优秀，可以说是目前鼠标与布垫组合中顺滑度最优秀的一组搭配了。
|
