胖鸟匆忙のGH60上手组装小记

大胖鸟 · 发表于 2014-4-12 01:56

GH60是geekhack.org论坛发起的一款60键位的PCB方案，其特点主要是支持很多种键位组合，用户可以根据自己的喜好或者是自己对应的键帽来组合出不同的键位配列。再有一个特点就是开源+按键可编程，满足键盘爱好者的DIY欲和刷机欲，让你可以自己“造”键盘，现在不是流行私人定制么，你用GH60弄出的方案多少会与别人的有些不同，或者称之为属于你自己的特色。GH60的PCB也被玩家做了一定的改进，比如背光系统。这里本胖鸟也来打个样，来实战一下diy一把属于自己的GH60键盘。

配列方案选择了大家容易接受的poker配列

确定配列大家完全可以自由发挥，但前提是你要考虑到你现有的外壳以及钢板还有键帽的配置，如果想根据自己喜欢的配列来弄钢板和键帽的话那就随意了。GH60这张PCB可以说是兼容性比较生猛的，壳子你可以选择玩家的订制版本，或者是直接用poker的外壳，钢板你可以选择上，也可以考虑为了以后折腾壳子不上钢板，甚至有情调的也可以动动手上KMAC套件（这是有多喜欢GH60啊），mini-usb 接口需要自己改造一下，要不伸不出来的。

KMAC HAPPY 底壳 + 原版套件PCB

KMAC HAPPY 底壳 + GH60 PCB

好了下面来看一下我的方案吧，外壳套件选择的是玩家定制的上下钢板+亚克力边框（类GON设计）的方案，轴这次依然选择的红轴（配钢板的三角红轴），卫星轴+轴纸+润滑啥的就不说了，键帽普通的一套太豪二代（用了才知道烂的一逼）。

元件一览

外壳套件一览

一大堆红轴

垃圾做工的太豪国内还卖这么贵圈钱货

GH60的PCB有几个版本，颜色也有区别，白的、红的、黑的都有。我这里是一张不支持全灯控制的GH60，仅有个别键位有led灯路，但是有全灯孔，飞线折腾也不错。

GH60 PCB

GH60 PCB 背面

特写

标志性的logo 这是B版

开源标志方便玩家自己打样pcb

主控与kmac一样ATMEL MEGA32U4 是一款基于RISC架构的单片机，有32K可编程flash memory，支持灯控

对应灯位的限流电阻指示

好了小伙伴们下面开始组装了，第一步先装PCB卫星轴，这个不说了，全程防呆，不能装反的，过程注意的是安装之前要确定一下金属杆的水平，否则安装后会出现按键肉的情况，再有就是在有些孔位比较乱的位置大家掌握不好的话可以直接对找一下钢板或者装上键帽对比一下。

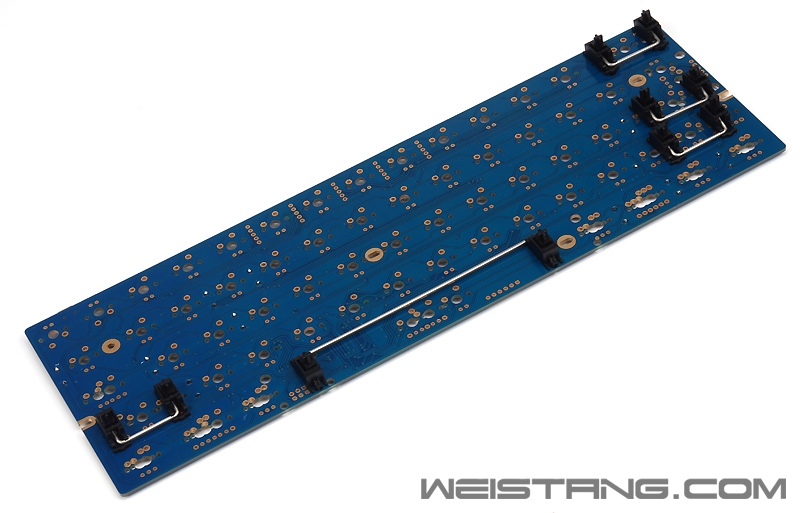

装卫星轴

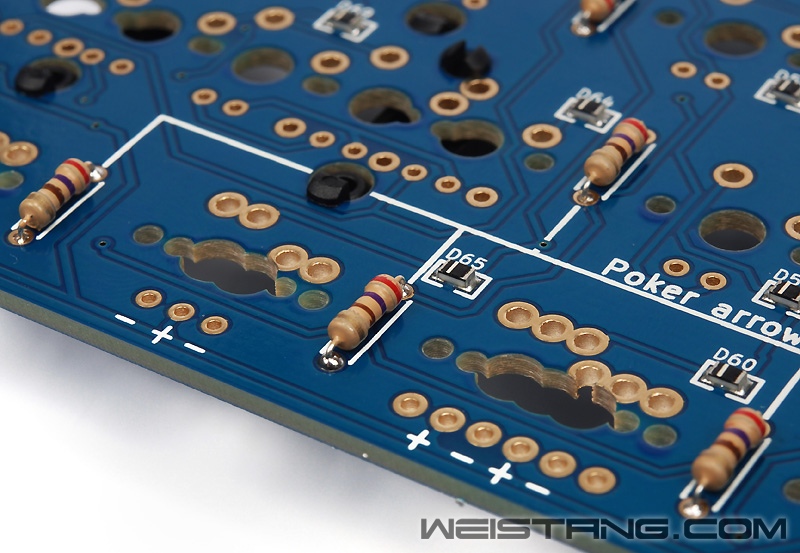

上poker键位的灯阻（套件中带的）

上灯组这部分没难度，没有极性，不分反正，插入后可以用胶带固定，但是我是习惯用手按住然后用沾了焊锡的烙铁先点焊下以固定，我不相信胶带，但我相信自己的手。

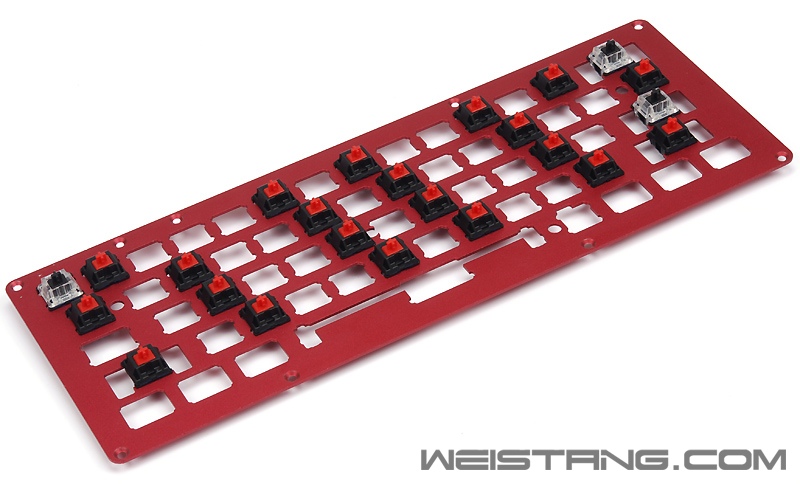

装轴

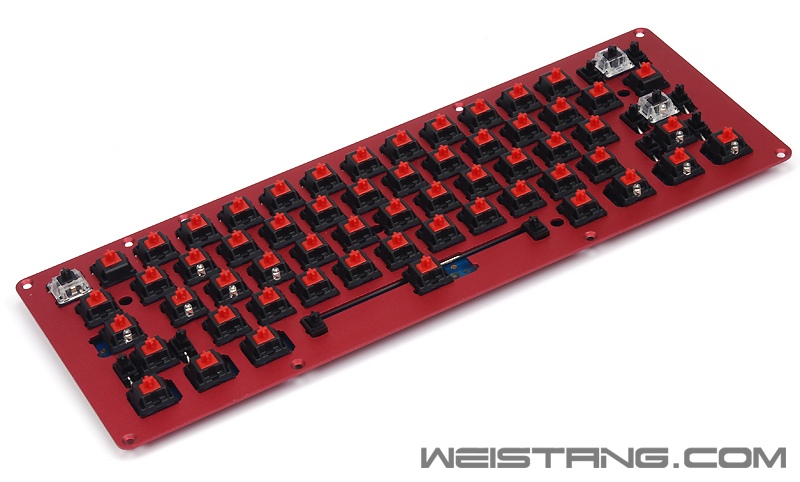

焊轴

这个轴我用了三个abo的透明轴盖，后来拔键帽的时候全坏了，注意是全坏，直接轴心被拽出来了，不要说键帽太紧，是轴盖质量太渣，以后还是回归原厂的了。

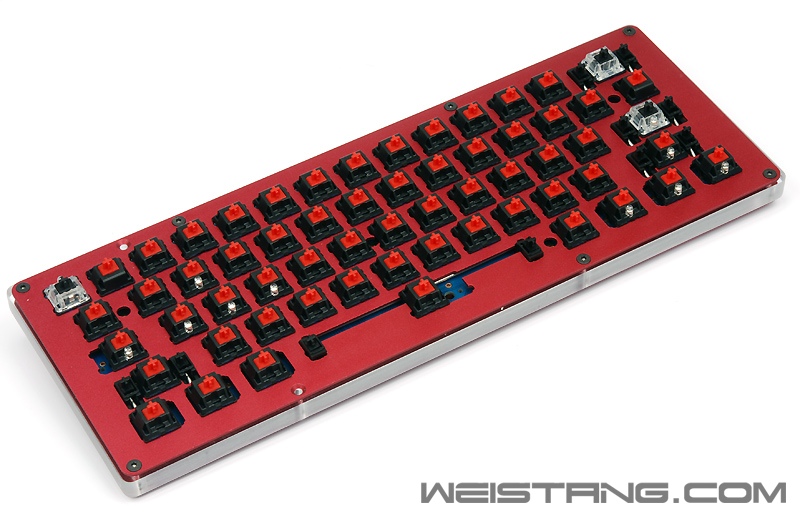

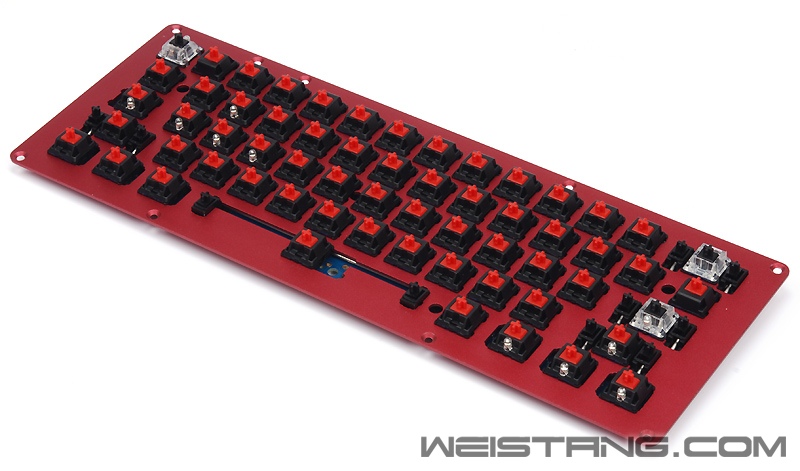

焊轴

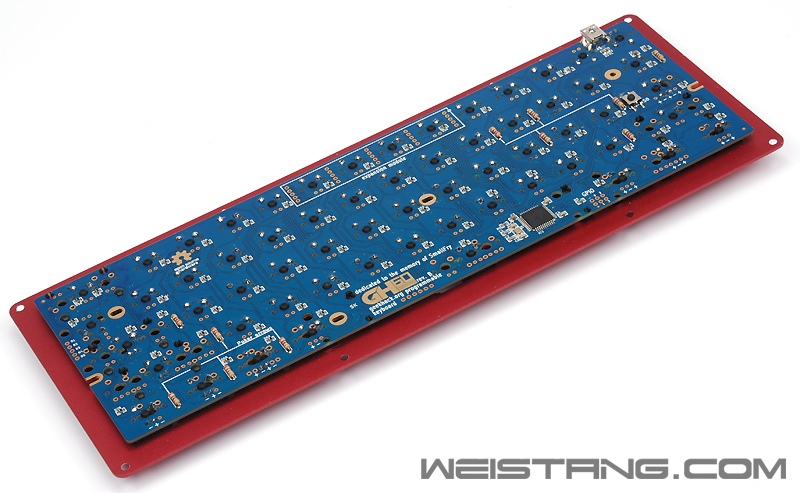

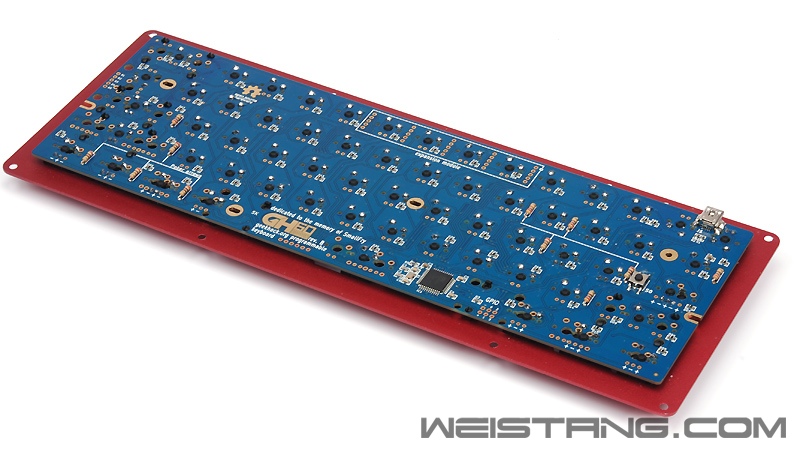

背面

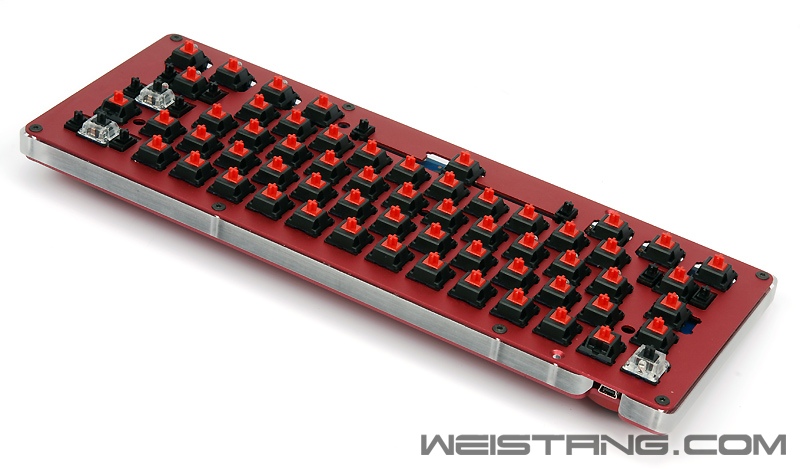

组装外壳

作者说白底拍出来的红钢板色差大，我说先凑活看吧。另外请原谅我的YFS 12.9级M3沉头螺丝只有7颗，有两个螺丝孔上没有螺丝 - -

再来一张

底壳（时间匆忙橡胶垫脚也没搞上）

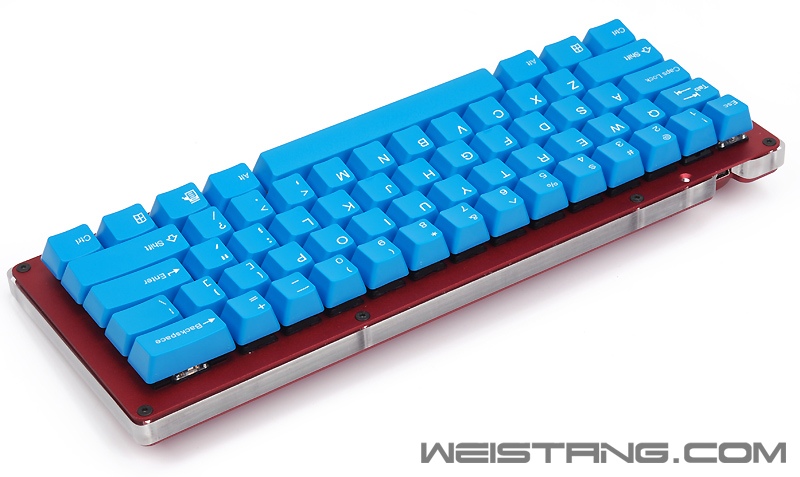

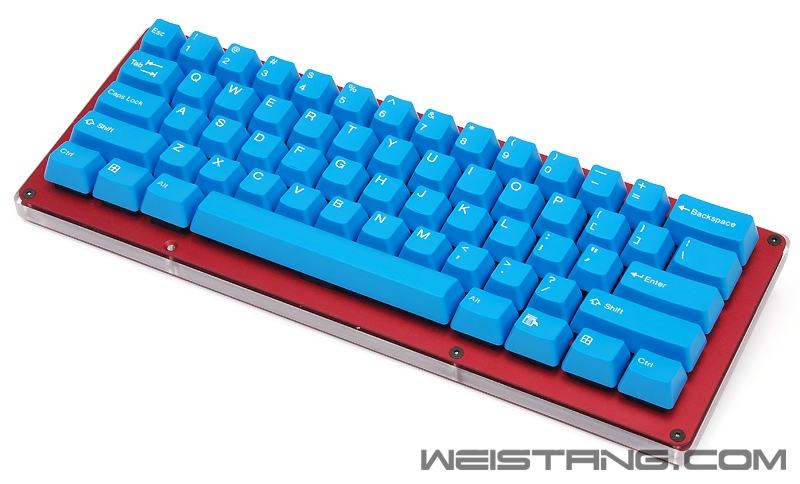

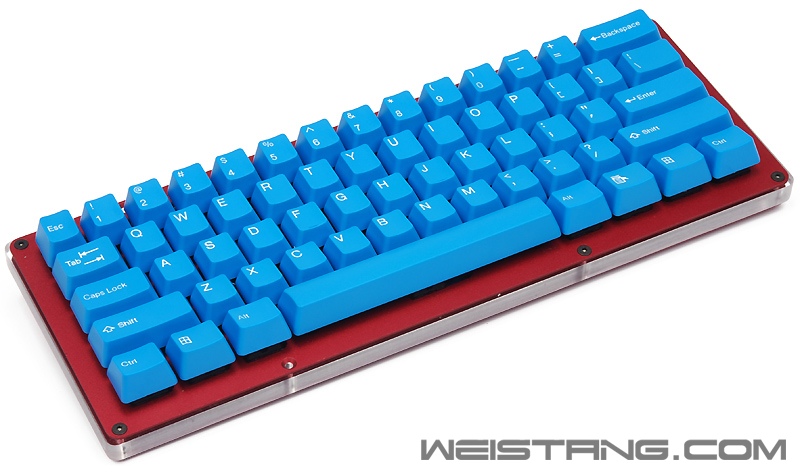

上键帽效果

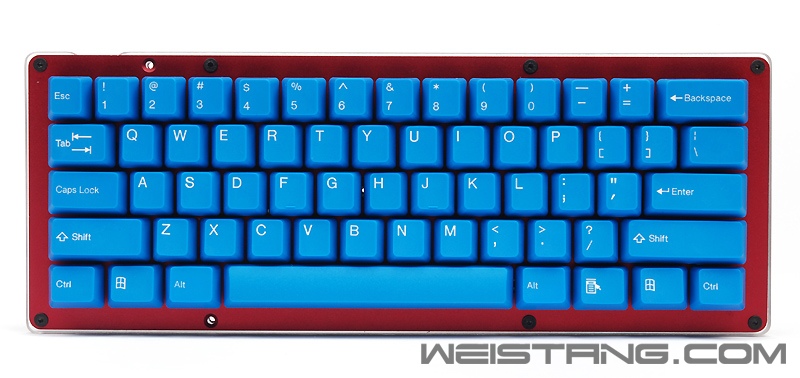

正面

这次就是简单的组装，没有加背光方案（其实我没想好- -），好了，下一把银色套件正在接近中，我把橙色led留给下一套，因为下一套对我来说很重要，因为要送给女王大人。至于按键编程方案，等银色的装好了一起在论坛发帖，到这里了。
