G502简易拆解及飞线图（献给爱折腾的小伙伴）

W.L.Troy · 发表于 2014-12-1 22:32

本帖最后由 W.L.Troy 于 2015-3-17 23:02 编辑

一个网友的鼠标，他把自己能换的微动基本都换了。但是问题来了。G9也就是鼠标默认的切换配置文件的键，只要按下就自动变成中键的点击，当然最终是因为驱动配置的问题，当初曾经恢复过一次鼠标的默认配置，但是莫名其妙的没有保存成功，最后还是在驱动里搞的没问题了，在这里做一个拆解，看看大家在换微动的时候是不是会也遇到这样的问题。我们直接上图。

惯例正面特写。这鼠标真是比较新。

底部四颗螺丝。

上壳拆下的特写，在这里要注意，上壳比较紧，不是一般的紧，所以要把屁股慢慢翘起来并且向后拉一点才能拆下来。

两处排线记得处理的时候下手轻一点。

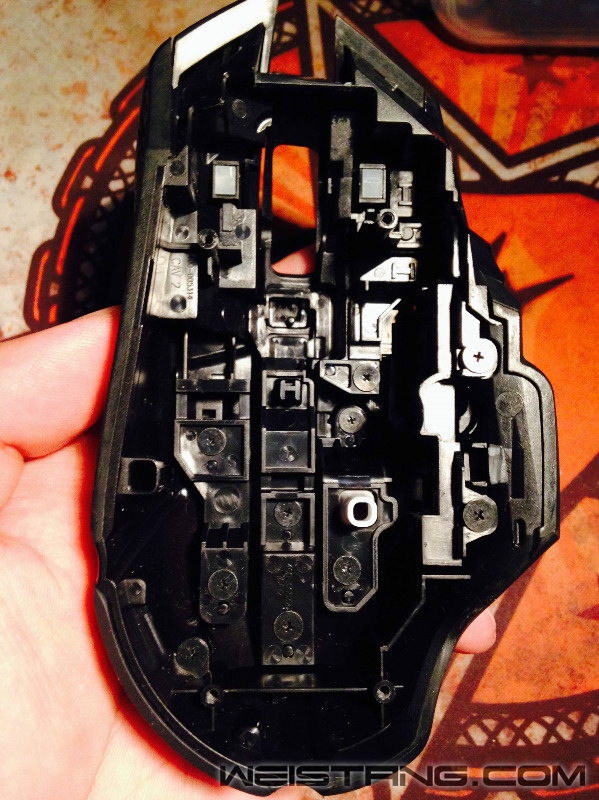

上壳做工着实复杂吧，自己数数里面拧了多少颗螺丝。目测10颗。

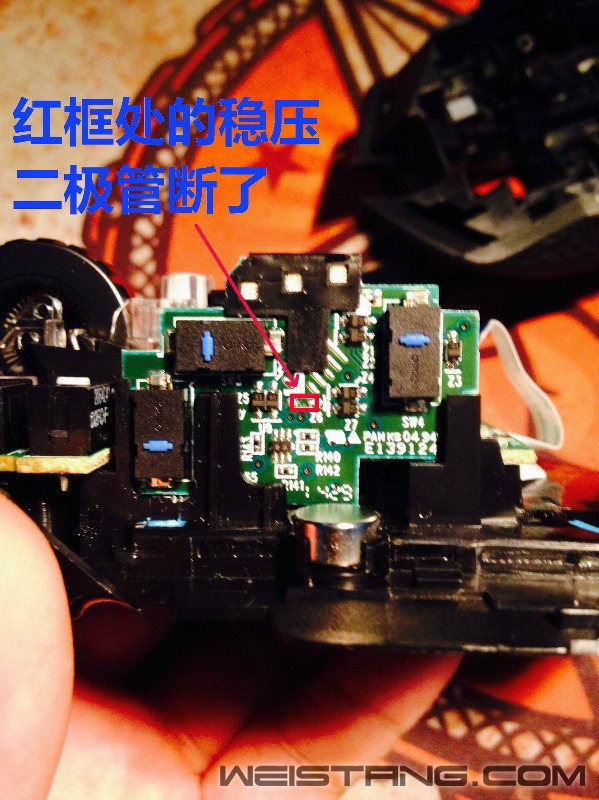

看侧键的PCB，红色方块位置的一个稳压二极管因为鼠标主人拆上壳的时候给挂掉了。本来我想焊回去的，但是那二极管的两个引脚都断了，根本没法焊，虽然少了个二极管，但是鼠标切换DPI的时候灯依然亮的正常。

将鼠标侧键PCB拆下特写。

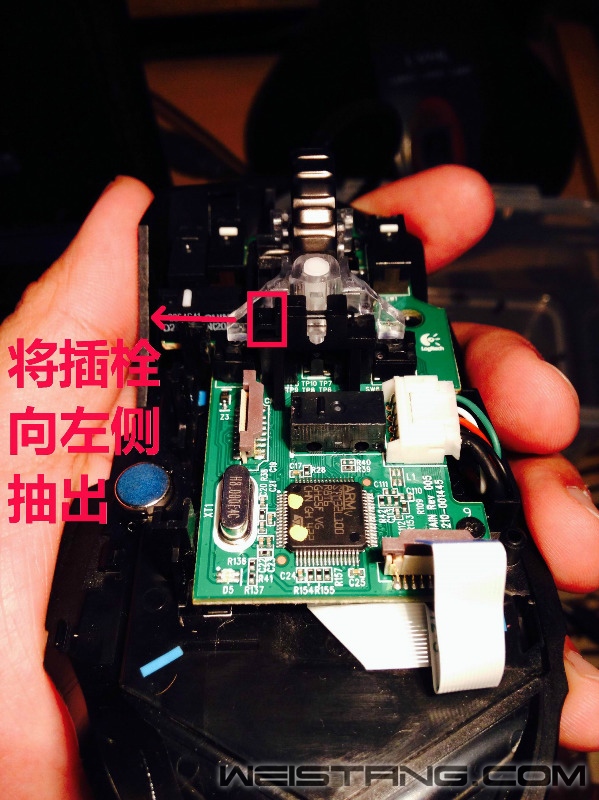

依然是我最爱的模块化滚轮，老套路，先向左侧把插栓抽出来。

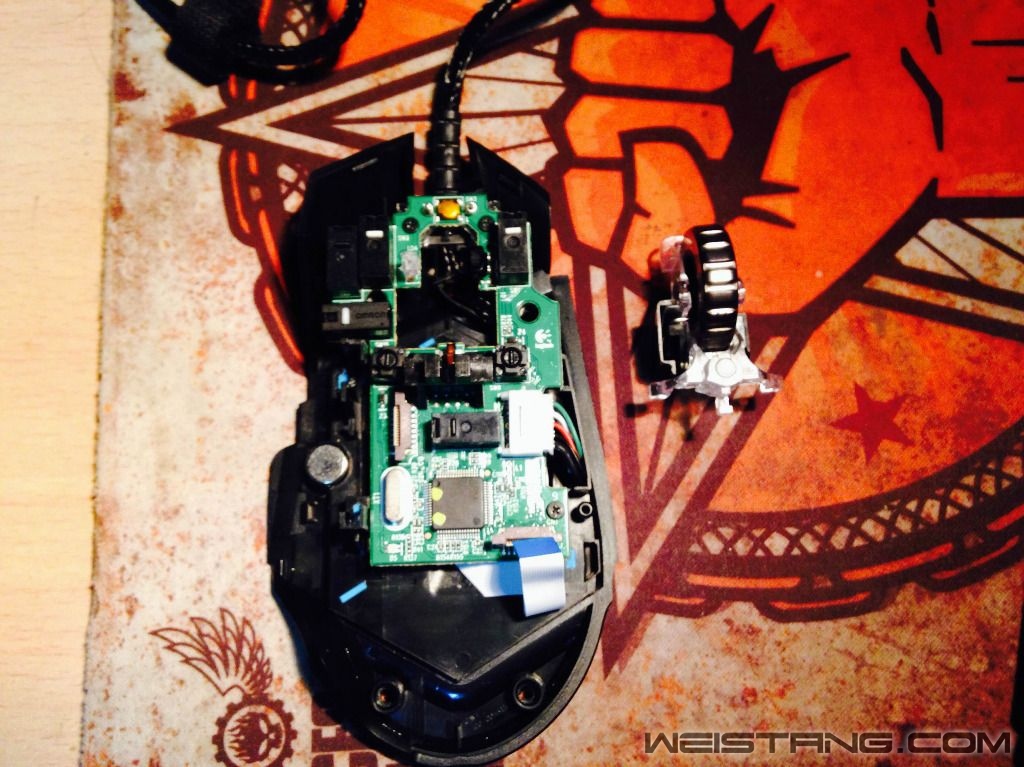

然后滚轮模块就能整体取下来了。

拆卸滚轮底座的两个小黑螺丝。

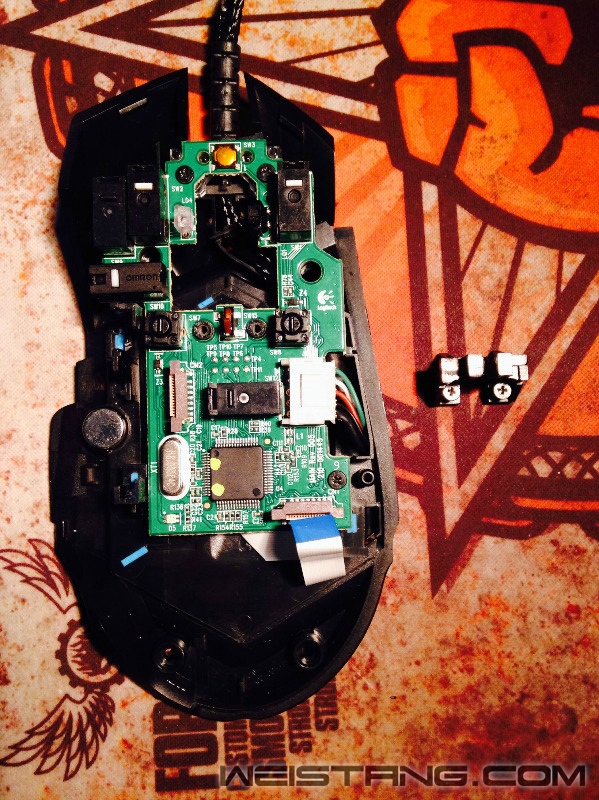

拆下后特写，尽量让螺丝还留在底座上，装的时候会比较顺手。

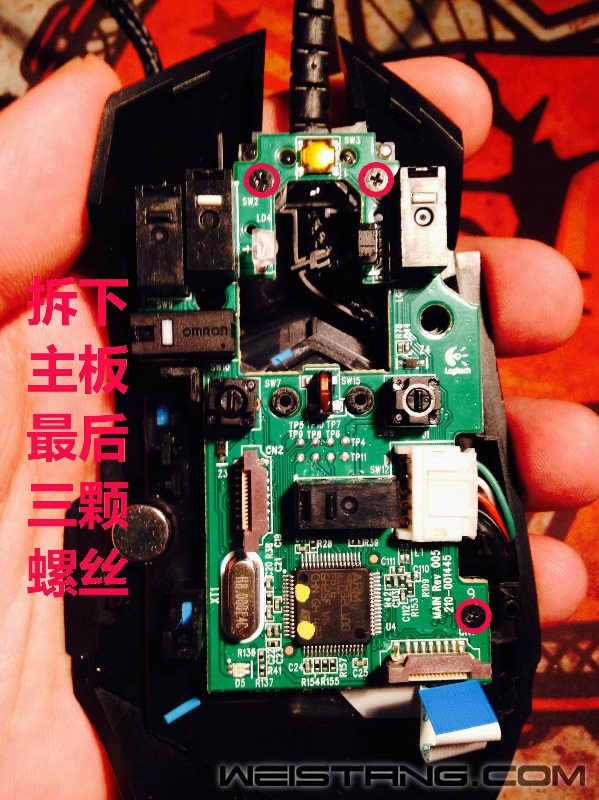

拆下主板上的最后三颗螺丝。

主板拆下，就能看到光学传感器芯片板了。

给芯片个特写。

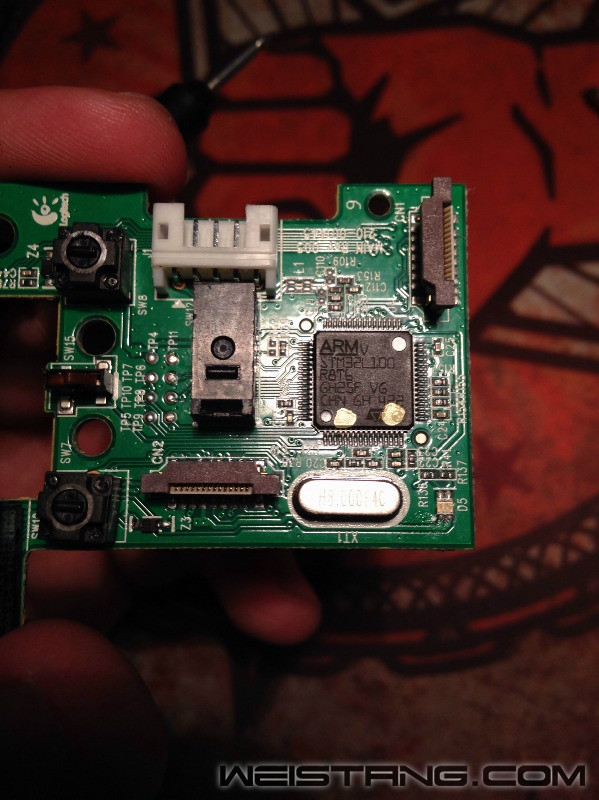

主板特写。

主板背面特写。从焊点就能看出又是小焊盘。

ARM处理器的特写，话说鼠标有没有必要配这种处理器，总感觉性能过剩的厉害了。

左右键都换成了樱桃的DG4微动。

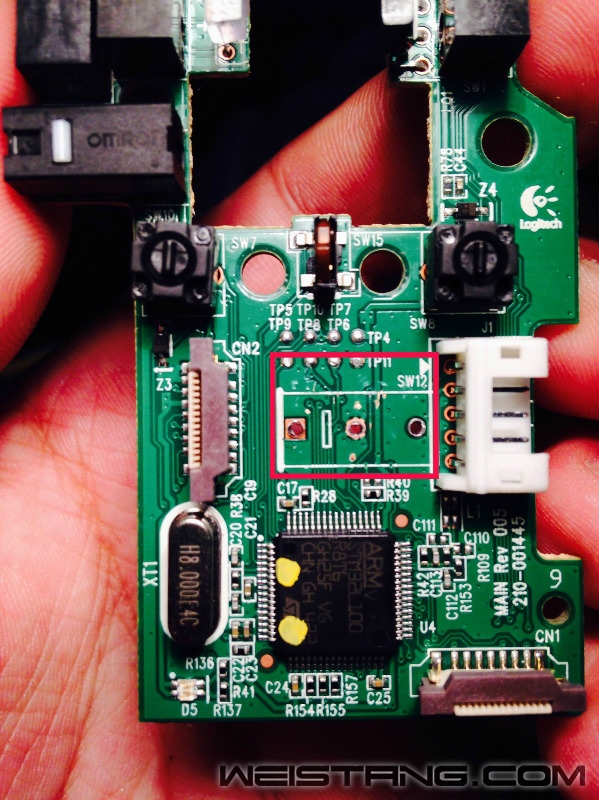

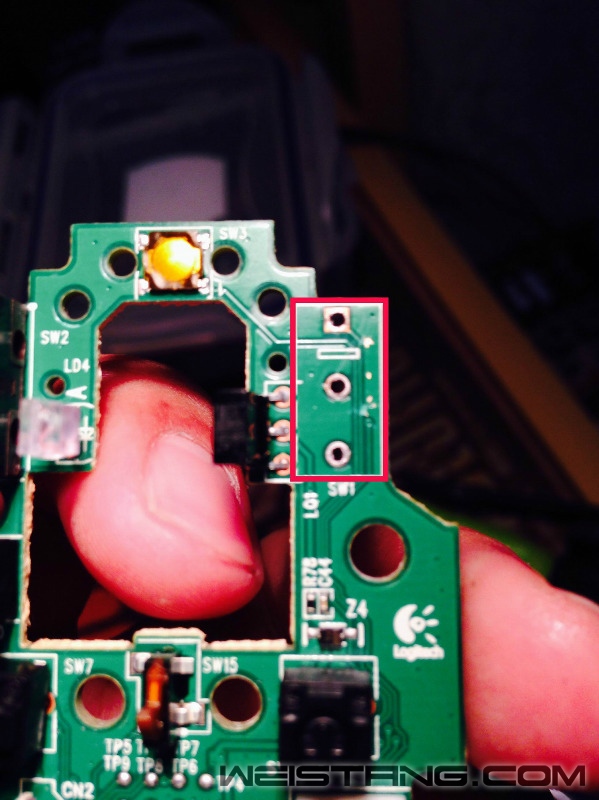

G9键拆下，不出所料，因为焊孔小，焊锡不好清理干净导致微动看着焊盘没什么焊锡，但是却很难拆下，正常人肯定会找东西撬，一撬就会出问题，PCB板子的红色方块位置标记的地方多处划伤。撬可以，但是不要用硬的金属物品撬，撬也只能轻轻的，别用力过猛。

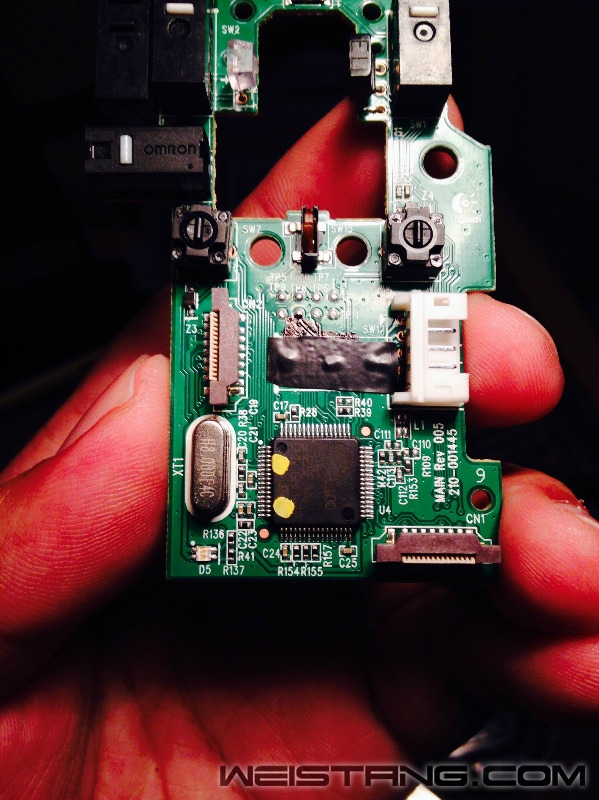

我给上面图了黑色绝缘油，再贴绝缘胶布做双保护。

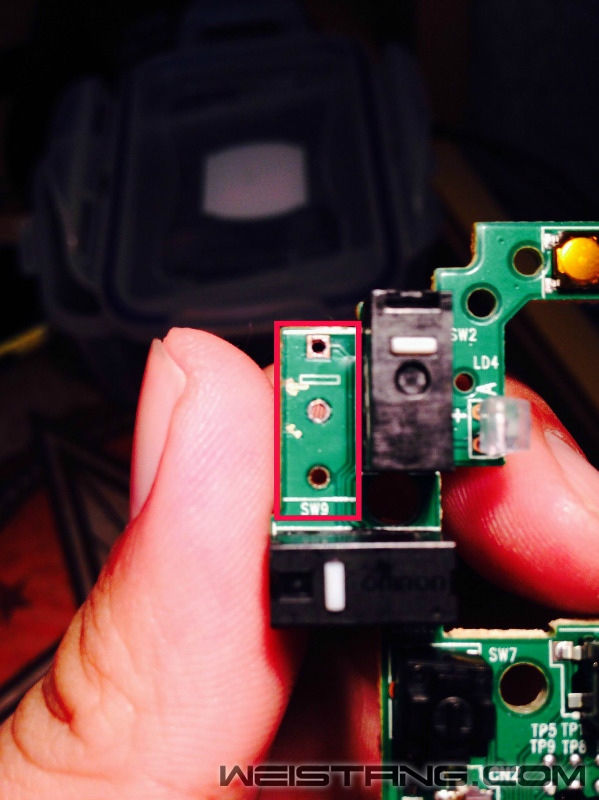

DPI增加的按键微动下也有两处刮伤。

鼠标右键下面的PCB板子上有多处刮伤。小伙伴们以后处理这个还是要小心啊。

飞线图有问题，以后补全。

总结：G502还是个不错的鼠标，整体设计前卫，内部做工延续了罗技一贯的扎实和有条理性。微动焊盘偏小，清理焊锡不太容易，但是焊盘设计的比较结实，给爱折腾的人提供了些方便。上面我们看到3个微动的底部都因为不好摘而撬的把PCB划伤。这里同学们一定要小心处理，如果造成断线或者短路就麻烦了。上壳打开的时候比较紧，同学们可不要用力过猛，避免那个稳压二极管被挂掉了。

Pisces · 发表于 2014-12-2 12:24

又见外设堂专用技工师傅

W.L.Troy · 发表于 2014-12-2 15:00

Pisces 发表于 2014-12-2 12:24
又见外设堂专用技工师傅

拿了一个网友的G502。拆开给大家看看。

Pisces · 发表于 2014-12-3 09:31

W.L.Troy 发表于 2014-12-2 15:00
拿了一个网友的G502。拆开给大家看看。

有你在，我感觉我手中的鼠标使用年限期无限

大胖鸟 · 发表于 2014-12-3 09:46

502的小焊盘真的是很容易挂掉搞的时候不小心是不行的

神盾之子 · 发表于 2014-12-3 10:18

502还是光电引擎纠结

艾奥里亚 · 发表于 2014-12-3 11:24

G502的滚轮能做出来的只有罗技超级爱

W.L.Troy · 发表于 2014-12-3 14:03

Pisces 发表于 2014-12-3 09:31
有你在，我感觉我手中的鼠标使用年限期无限

要是要是芯片级别的出了问题，我也搞不了。。。。。。

W.L.Troy · 发表于 2014-12-3 14:05

大胖鸟发表于 2014-12-3 09:46
502的小焊盘真的是很容易挂掉搞的时候不小心是不行的

这鼠标的主人还是看了你的换G502的帖子拆的鼠标。我侧键的PCB上有个Z表示的二针脚原件开盖的时候那人说被上壳给挂断了，Z是稳压二极管吧？

W.L.Troy · 发表于 2014-12-3 14:06

神盾之子发表于 2014-12-3 10:18
502还是光电引擎纠结

不管激光还是光电，只要稳定设置贴心就好

W.L.Troy · 发表于 2014-12-3 14:06

吉泽明步发表于 2014-12-3 11:24
G502的滚轮能做出来的只有罗技超级爱

那天还一个哥们问，罗技的滚轮模块，在其他型号的罗技鼠标上，能不能互换。

秀川 · 发表于 2014-12-3 20:41

blares · 发表于 2014-12-3 21:51

罗技的按键柱设计耐磨贴真心不错

W.L.Troy · 发表于 2014-12-3 21:58

秀川发表于 2014-12-3 20:41

多谢川川支持！

W.L.Troy · 发表于 2014-12-3 21:59

blares 发表于 2014-12-3 21:51
罗技的按键柱设计耐磨贴真心不错

按键柱多了一层保护贴。

权限是什么 · 发表于 2014-12-4 01:36

确实是不错

秀川 · 发表于 2014-12-4 19:23

W.L.Troy 发表于 2014-12-3 21:58
多谢川川支持！

现在只有下班看看了。。上班的地方的网给地税禁了

fragbear · 发表于 2014-12-4 19:49

图片对比度为什么看着色调很重

W.L.Troy · 发表于 2014-12-4 20:22

fragbear 发表于 2014-12-4 19:49
图片对比度为什么看着色调很重

第一，底色偏棕色，鼠标垫子的问题。第二，旁边有一个用了15年的台灯，橘黄色灯光的。所以照出来感觉严色重。这是拿手机拍出来的。

W.L.Troy · 发表于 2014-12-4 20:23

权限是什么发表于 2014-12-4 01:36
确实是不错

我在天下见过你这个ID。哈哈。
