上次装了一把GH60，这次再战，来一次清凉版的。与之前不同，这回直接搞了一张国内玩家改出的一把全灯版的GH60 PCB，整体方案依然是红轴，键帽是KBT阶梯白橙二色，led用的是234方头的白发橙，外壳套件这回用的是银色铝合金+亚克力边框的仿GON，其他的都没什么，不算手工成本的话整套下来大概1200左右。许多人都在纠结GH60，为什么会这么火，广义上的原因就是炒的火，当然不是什么东西都能炒火的，上次介绍过了，这是开源的方案，同时给许多有能力的玩家一次自己“造”PCB的机会，再加上本身设计考虑到尽可能多的键位配列和键帽玩法，所以受到了很多玩家的拥护。上一把GH60有许多朋友私信我说文章过程太简单，这次我吸取教训争取多分享一些内容。
部分配件一览
上图是这次组装的大部分配件，轴的话大部分是红轴，有几个键位是用的是白轴，esc用的是razer绿色轴，M3*14沉头螺丝是我自己后配的，铝合金土豪金垫片也是后配的，不过最后方案我并没有把垫片用上。
处理好的红轴
我也不是特别喜欢红轴，其实红茶白都是我的菜，只是茶轴以前用的时间比较长了。红轴到手后依然是上轴纸＋润滑的老套路，这里建议大家如果自己ｄｉｙ键盘的话最好处理完所有的轴后测试一下，尽管一般轴不会出什么问题，但是不排除有个别中奖的情况，改了许多键盘我一共中奖过两次，四年前一次，这次ＧＨ６０一次，最后装好之后发现有一颗红轴触点出了些问题。
零碎一览
卫星轴需要根据外壳套件来选择，特别是有钢板的，有PCB卫星轴和钢板卫星轴，一般用PCB卫星轴的比较多（原厂卫星轴方案），如果没有钢板的话也是PCB卫星轴，而且一些整套的方案都是有带卫星轴的。
KBT白橙二色
之前在帖子里自曝过了，KBT白橙二色，PBT材质，颜色不太满意，做工还可以吧基本上。
234方头led
这张全灯版的GH60对应每个led孔位有串联的限流电阻，所以led颜色选择就方便了许多，混灯也可以，开始想用红绿无极led来着，后来发现配色太蛋疼就放弃了。选择方头我是为了安装方便，少了一步贴胶带的环节，我是越来越懒了。
12.9级强度 M3*14沉头
因为这次外壳套件的螺丝都是裸露在外面的，所以螺丝选择也会影响美观度，这种沉头有两种，一种是上图的亚光黑，还有一种是镀镍黑，后者相对来说更亮一些。
下面来一起看看GH60的PCB吧，也没啥好看的，全灯控的是白色PCB方案，首先感谢原设计者和改版作者的付出。
国内改全灯版GH60 PCB
国内改全灯版GH60 PCB
PCB与之前一样都是双层+沉金工艺，全贴片元件，后面有特写。
跟小车合影一下

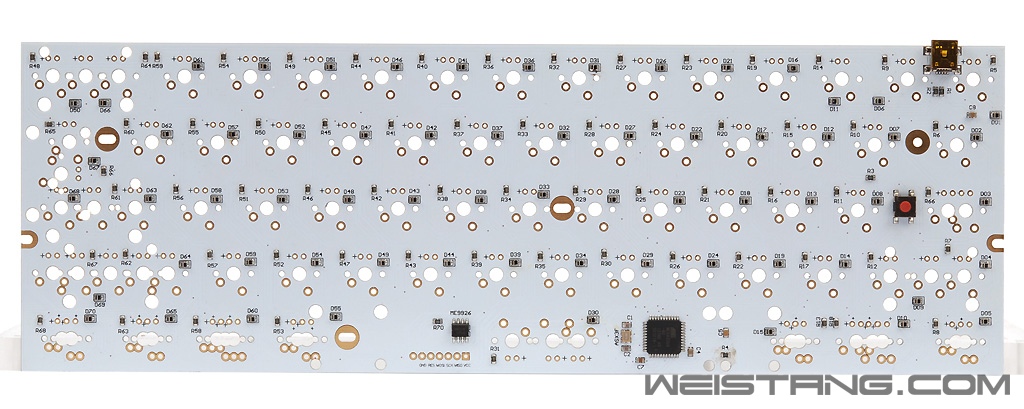

PCB 正面
有许多朋友非常喜欢白色的PCB，其实白色PCB也没有什么稀奇，成本也没高出多少，我倒是认为鼠标以后可以战一下白色PCB。细数一下板卡领域用白色PCB的产品也有一些，宇瞻雪豹灯条、影驰HOF系列个别型号的显卡、还有蓝宝石搁浅的主板，有点跑题了 - -
PCB背面
ATMEL MEGA32U4 是一款基于RISC架构的单片机，有32K可编程flash memory，支持灯控
对应每个轴焊位的二极管和led限流电阻
GH60的logo 这次好像没有之前的清晰 毕竟是改版方案
mini usb插座
外壳方案也是国内玩家仿GON思路设计出来的，和GH60 PCB兼容的不错，边框磨砂亚克力以后改边框发光也方便，更适合我们这些爱折腾的人。
外壳套件
和上一套GH60的外壳方案比起来，底部钢板对应编程DFU模式开关处有开孔，这样刷键盘固件的时候就方便多了，不用在露着PCB裸奔了。

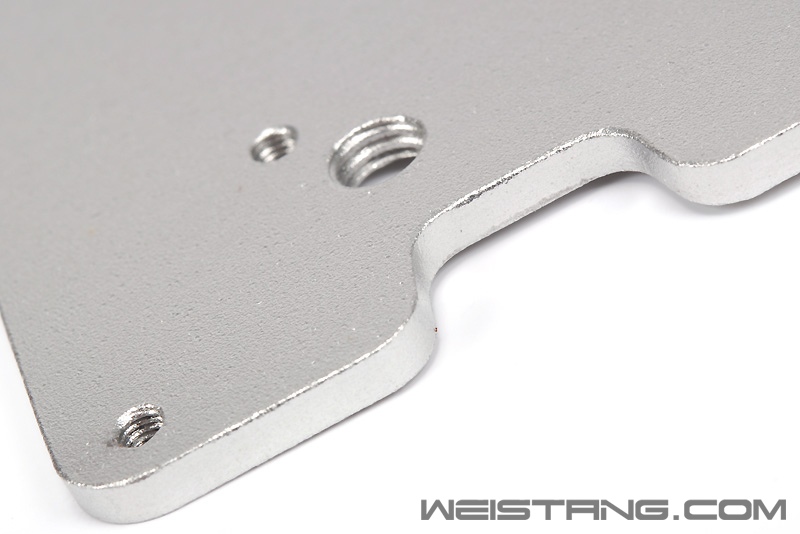

外壳底板细节
外壳底板细节
底板的厚度还是比较满意的，厚度目测至少在2mm+了。

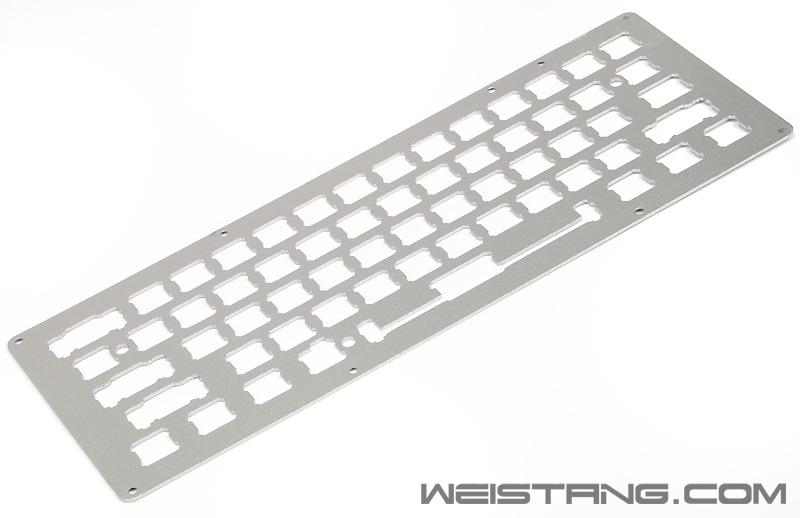

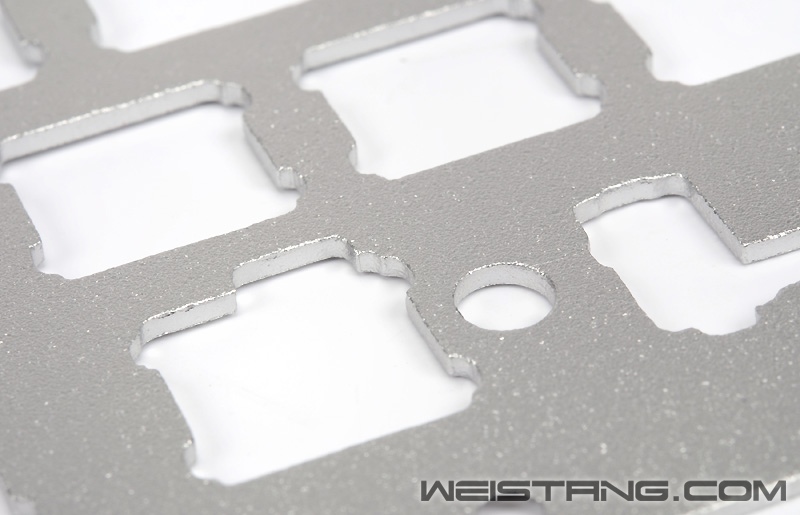

钢板细节
钢板细节
钢板细节
看完外壳细节就要正式组装了。对于外设堂很多玩家来说，自己搞一把这样的键盘难度不大，但是考虑到可能还有新手，这次组装过程就弄的稍微详细一些。

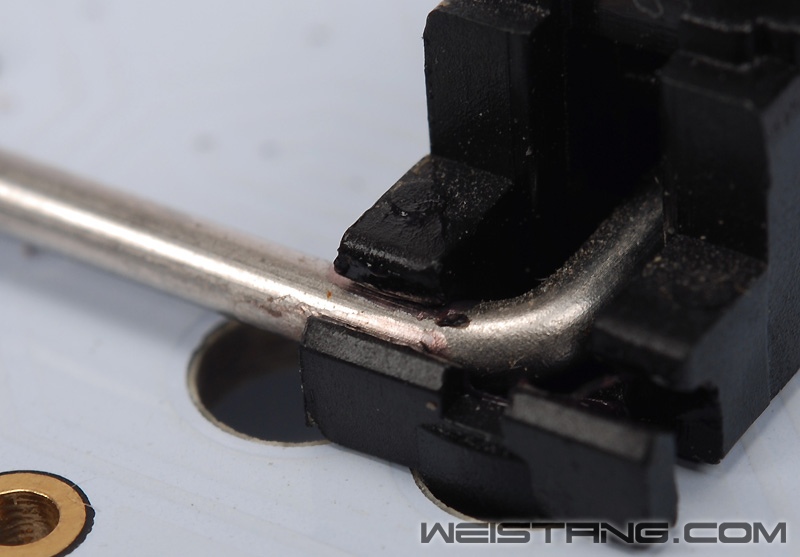

第一步是给卫星轴和金属平衡杆的“关节”处上润滑，这里我用的是润滑脂，切记选择润滑脂的时候不能选择粘度较高的，注意温度和粘度曲线，这部分建议上薄薄一层就好，切记不能上太多，要不然就杯具了。 上好薄薄一层的润滑脂
给卫星轴上好润滑后就开始往PCB上安装了，这是焊轴前的第一步。安装的时候注意对应孔位，小孔对应的是卡子的那一头，平衡杆在大孔这一边就没错了。

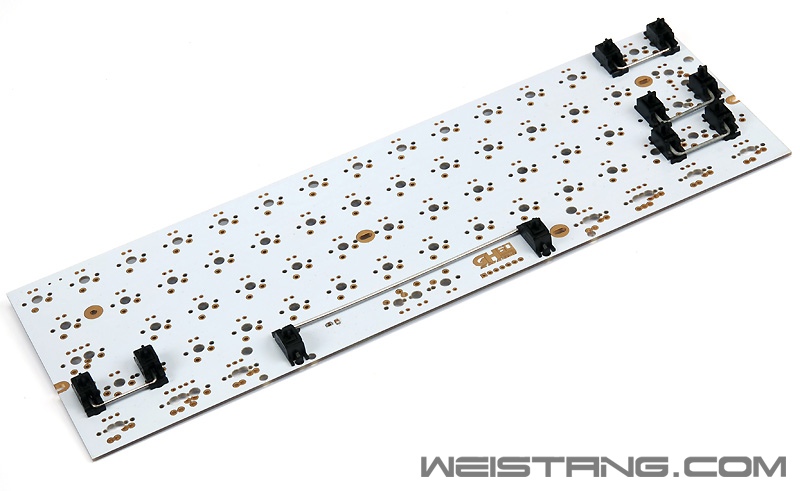

首先安装好
测试一下卫星轴
卫星轴安装好之后还要测试一下卫星轴有没有粘滞和卡键的情况，方法很简单，把PCB倒置，看是不是所有的卫星轴都能受重力自动滑出来，这里安装好卫星轴的时候要测试一次，上钢板之后还要测试一次。
开始焊轴
焊轴的时候注意的就是刚开始的时候一定要控制好钢板和PCB之间的距离，有用中间夹放亚克力的方法的，那样不错，但是我习惯用几个轴来钳住PCB，所以焊这几个轴的时候最好用一只手把握住距离，另外一只手用沾好焊锡的烙铁对焊点进行一次点焊。
之后就可以大面积安装轴了
安轴的时候一定要注意的是保证每一个轴都安装到位了，都安装好之后，要从侧面看一下是否所有轴安装的高度都一致，如果有高出来的，那可能就是这颗轴没安装到位，这个不能马虎，偏轴什么的好多都是在这个环节中出现的。
开始焊轴
焊好后的PCB
焊轴的时候注意的就是如果想YY焊点的话，就要注意一些烙铁使用的技巧，这里我用的是白光25W内热尖头烙铁，焊锡用的是含银低熔点焊锡，能保证焊锡充分融化，同时焊好后的焊点足够亮。
焊点大概就是这个样子了
焊锡不能搞太多 宁可少不能多 上面这个就有些多了
焊好PCB后还要用无水酒精对PCB进行清理，就算是含助焊剂的的焊锡丝在焊接的时候也会在PCB上飞溅到的。
接下来就开始上led了，方灯很容已插到轴里，然后可以刚好卡在led固定位，有许多朋友私下里聊天的时候问我，方灯倒是可以卡在轴上，但是位置会偏一些，这样不完美啊，其实这里大家不用在乎偏不偏，一定要保证插到底，然后开焊，最后可以用鸭嘴钳来调整led的位置，很方便。
密密麻麻的引脚
焊好后
其实焊led之前最好对led用电池测试一下，点子背的话还要再往下拆，这里我为了尽快弄完所以就没测试led了。

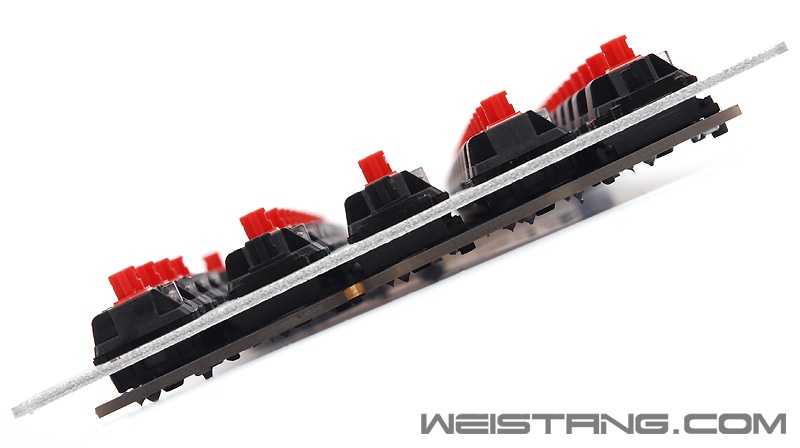

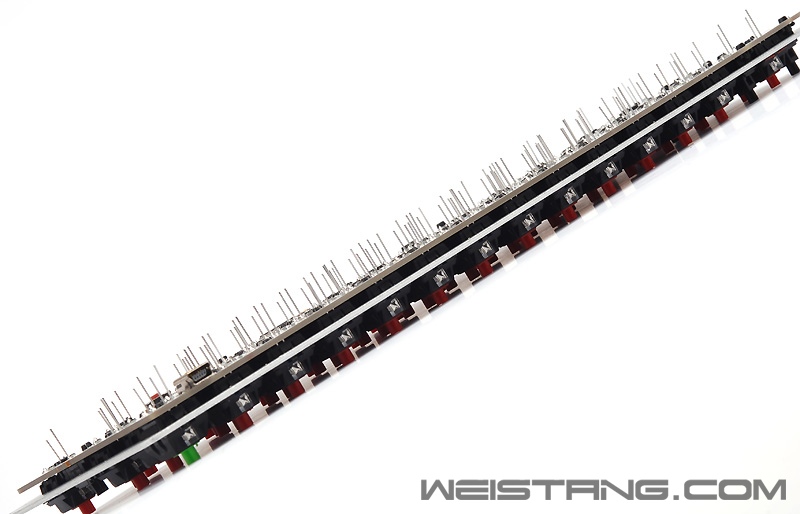

侧面看一下
焊完灯之后把引脚剪掉，如果剪完之后感觉焊点不美观了可以在修饰一下，也可以先剪断引脚，然后再焊，不过先剪引脚的时候最好用胶布把led跟轴固定一下，要不然震动可能让led脱落。

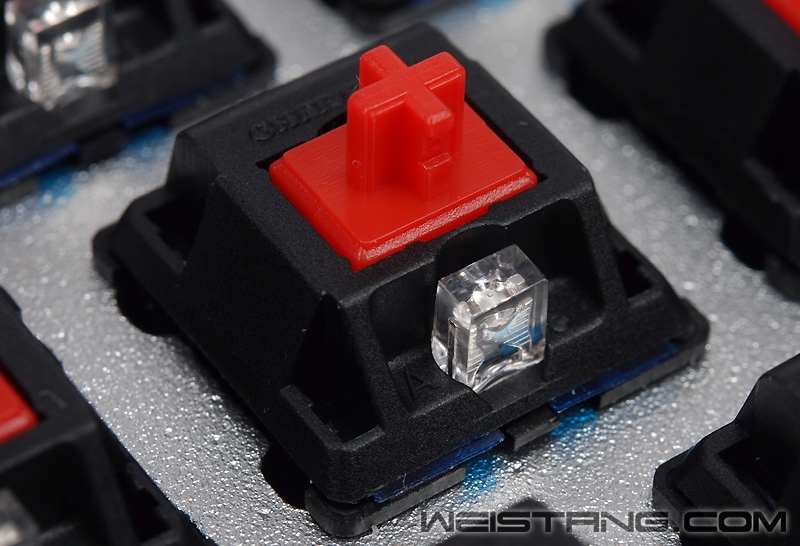

调整好后的led位置
PCB背面
其实这里还应该有一步，那就是加灯条，请原谅我最近犯懒，过两天的吧，把灯条搞定。
组装过程没什么难度的，找好对应的内六角螺丝刀头，开始装。
开始组装
这把GH60组装是poker配列的，键帽也是很标准的oem winkey，固件中的FN+功能键也是跟poker2一致的基本上。

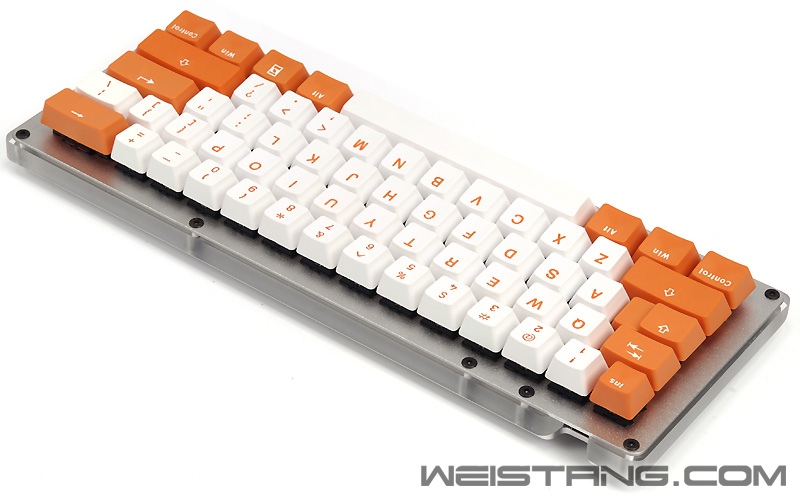

组装完毕
组装完毕
正面 侧面
晚间背光效果
晚间背光效果
KBT这套二色PBT透光性还可以。
关灯
背光效果
背光效果

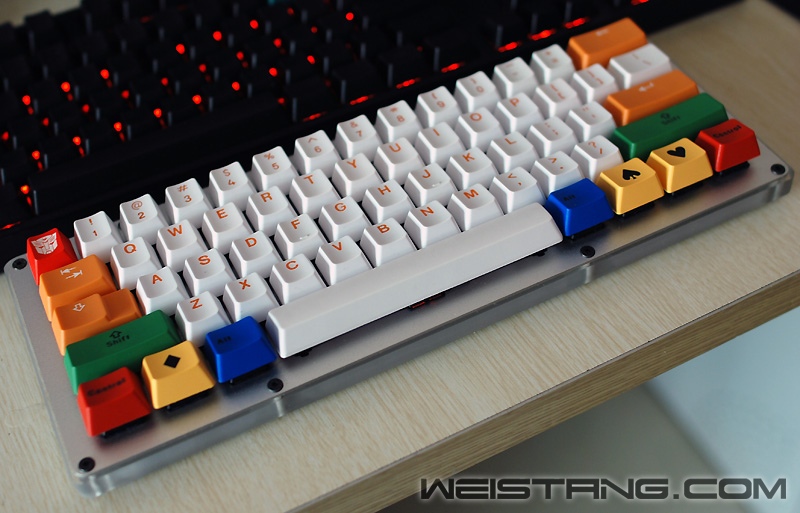

装完这套KBT二色PBT后感觉总是缺少了些点缀，好吧，下面我换上我的屌丝RGB增补！其实组装过程非常简单，只要认真一些基本上没什么问题，组装一把这样的60小键盘还是比较效率的，当然了最后要是搭配键帽的话就麻烦些了，换来换去的，拔来拔去的，就跟女人试衣服一样，哈哈！
偶尔也要文艺一下
换个角度
侧面

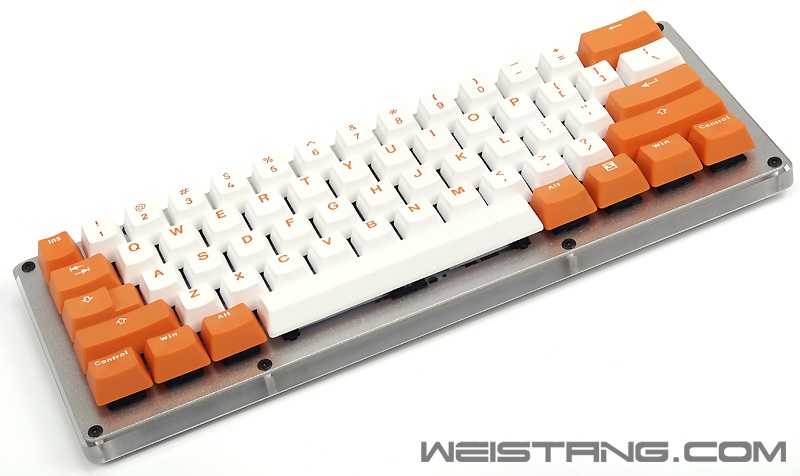

整体
整体
整体

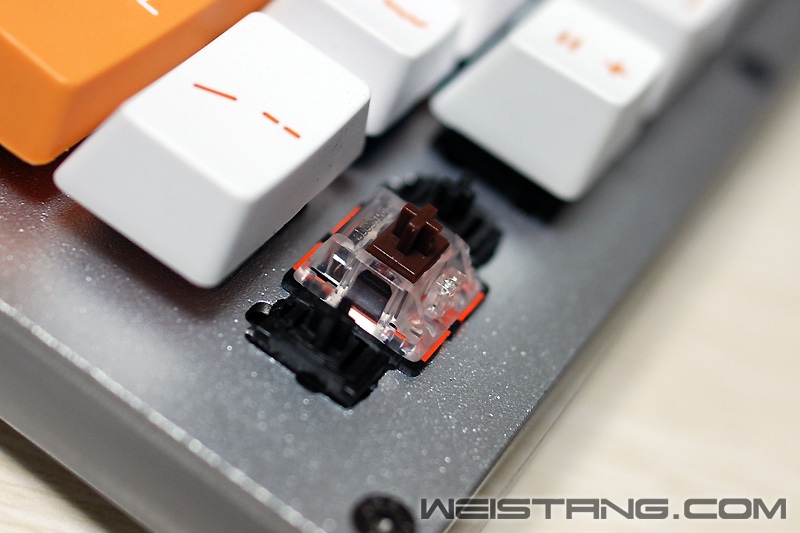

esc是razer绿色轴，回车和空格是白轴。

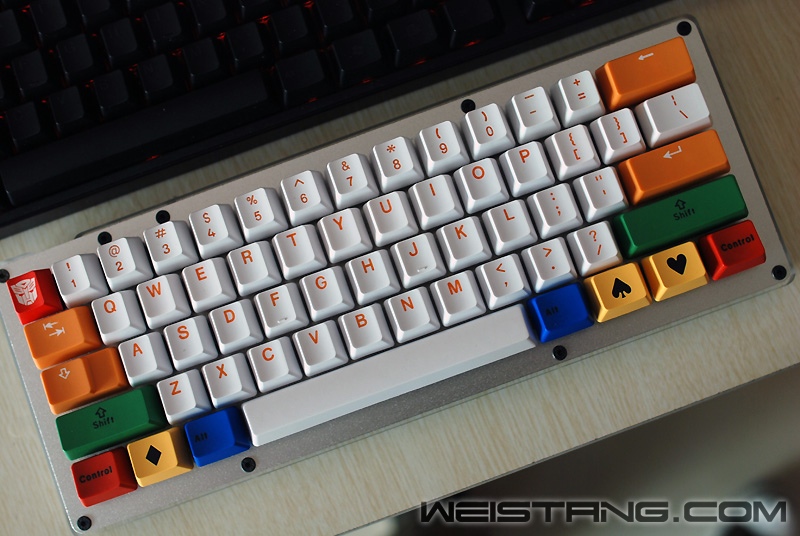

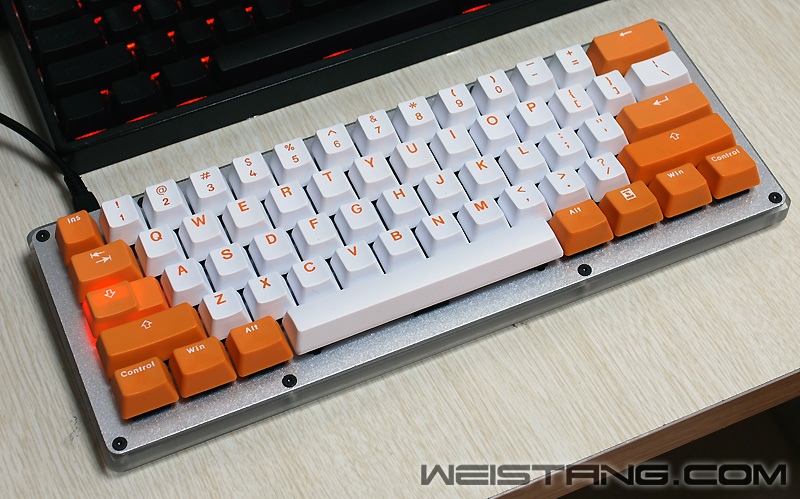

上桌面来几张
关灯
银色壳子+橙灯+白橙键帽配色还是不错的，主要是KBT这套二色颜色不太艳丽。
开灯
开灯
侧面
前面
过阵子给这把60搞边框灯，容我考虑一下方案，休息休息！希望大家继续支持外设堂！
既然外壳套件是仿GON，那么就要对得起亚克力的边框，尽管比起CNC加工的一体铝壳会逊色些，但该有的特色不能不玩。
改侧灯开始我想了几种方案，不是麻烦就是担心效果不好，开始想用led灯条+dc-dc模块+光敏电阻+飞线的方案，后来考虑一下太麻烦了，而且效果我真没法保证对得起消耗的时间，所以这次直接来最单的——在PCB外围轴上并联led，这样改好处就是简单+可以利用GH60实现亮度控制，缺点也很明显，那就是从外面看起来边框不是均匀发光，而且并联后会影响对应键位led的亮度，不过好在对应键帽外围的都是彩色键帽，效果影响不大。当然这种方案如果要追求最高亮度的话，那么就需要像之前改狂热橙——6gv2那样各种飞线压补了。
在PCB背面并联led没啥难度，唯一麻烦的就是led要折弯，然后保证高度，这就需要焊接的时候多堆一些锡，同时要用锡包裹住led引脚，这样才能开心地折弯。当然注意极性不能搞错。

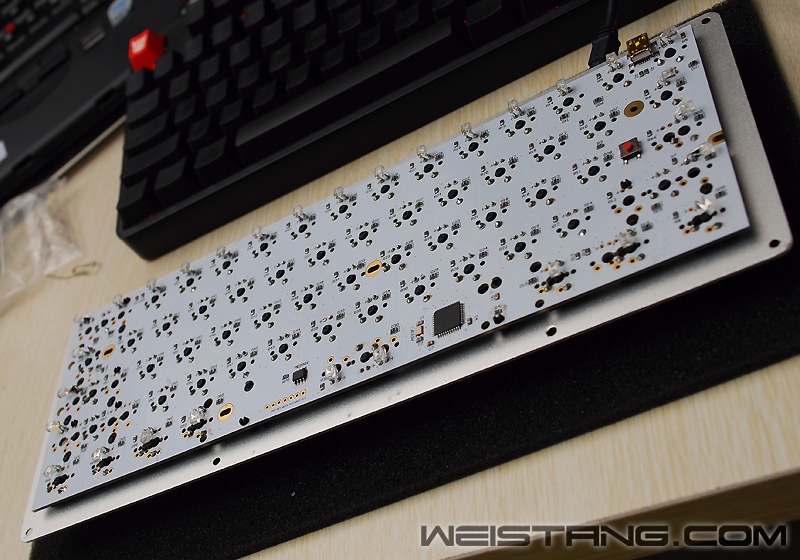

全搞定之后通电试一下
白天效果不明显
下面即将进入晃瞎时间

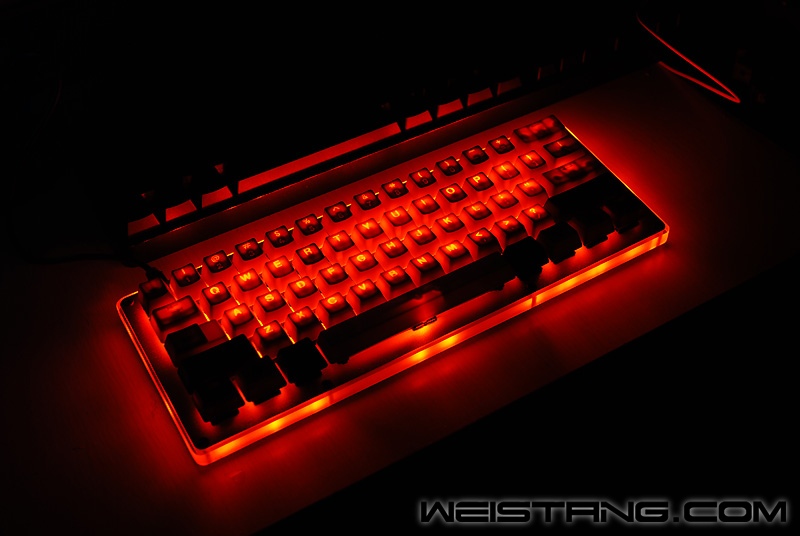

傍晚的时候
边框不是那种理想的均匀发光 这个不太爽

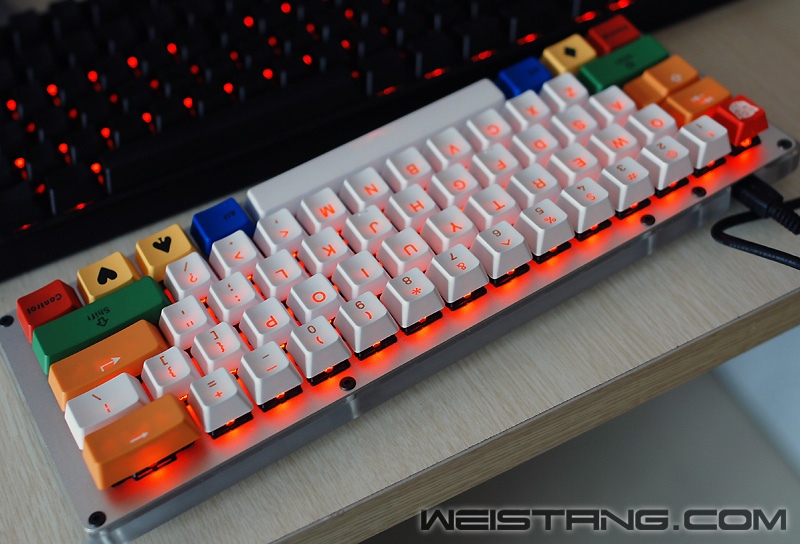

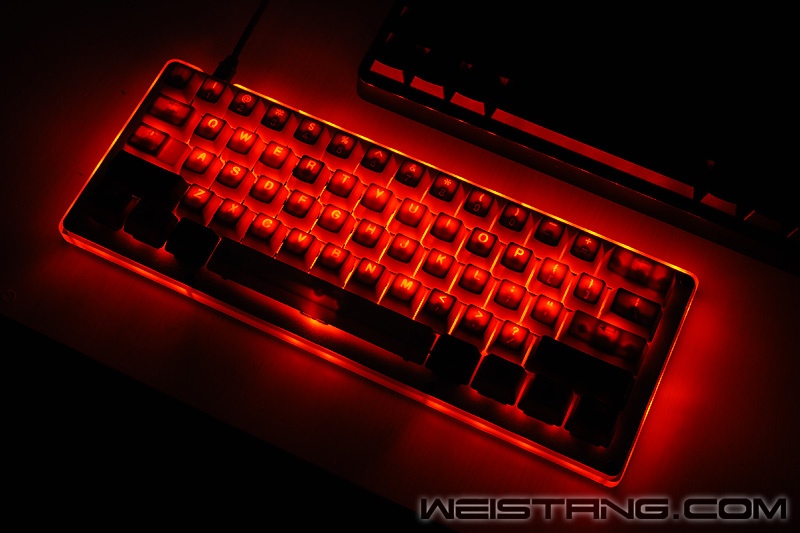

晃瞎
晃瞎
比起来6gv2的背光弱爆了 活力橙终究是活力橙
开了大写锁定
再来
|
