罗技G602拆解及左键修复（献给爱折腾的你）

W.L.Troy · 发表于 2015-1-7 20:37

本帖最后由 W.L.Troy 于 2015-1-7 20:43 编辑

一个同城老乡的鼠标，大中午的开车给我送过来让我修，说自己的G602换微动左键烙铁烫的时间表较长，导致3个焊盘全掉了，这下可悲剧了。看来只能拿出看家本事飞线解决了。我们上图吧。

第一次摸到G602，心里还有点小激动，当初就是因为看着侧键比较多，有冲动想入一个来着。后来发现魔兽世界玩的少了，又有6个娜迦了所以就放弃了。

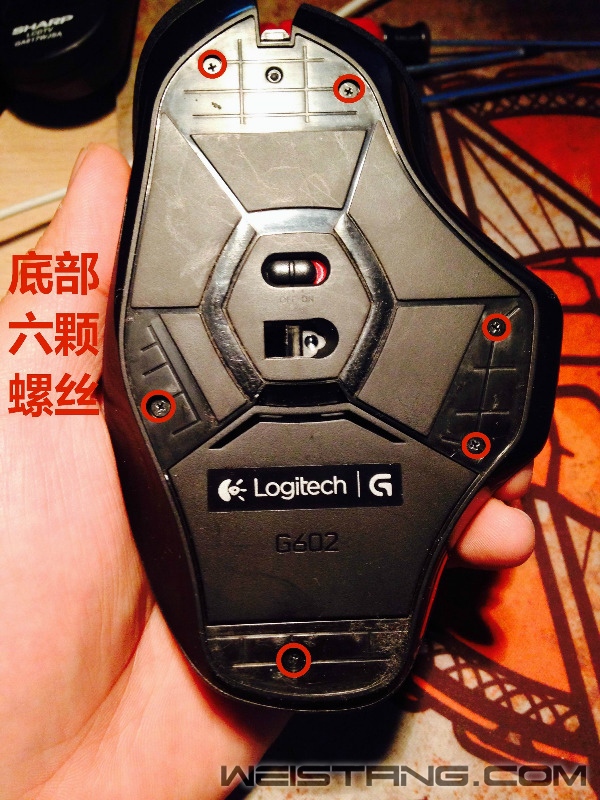

自己看吧，底部六颗螺丝。拆掉就能打开鼠标。

打开鼠标后注意这里的排线，别打开太猛弄断就麻烦了。

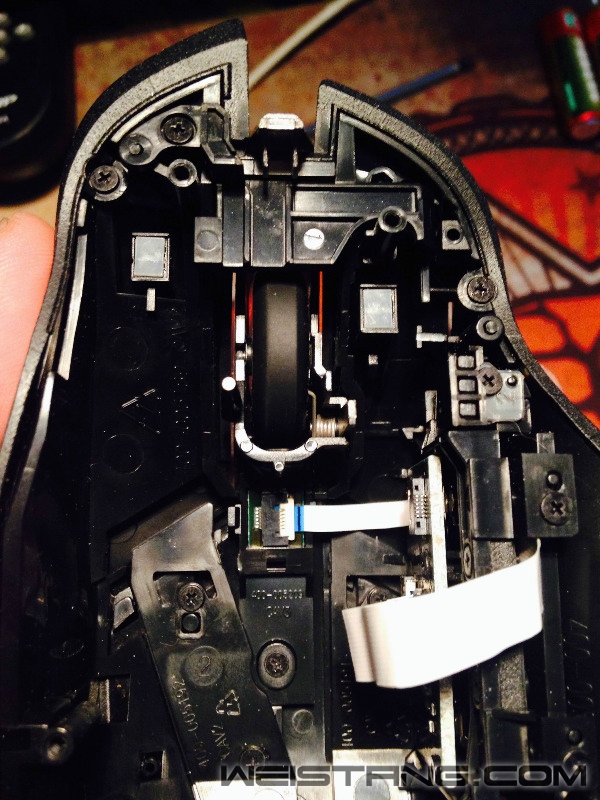

G602是滚轮模块上置设计，省的再拆了，挺方便。

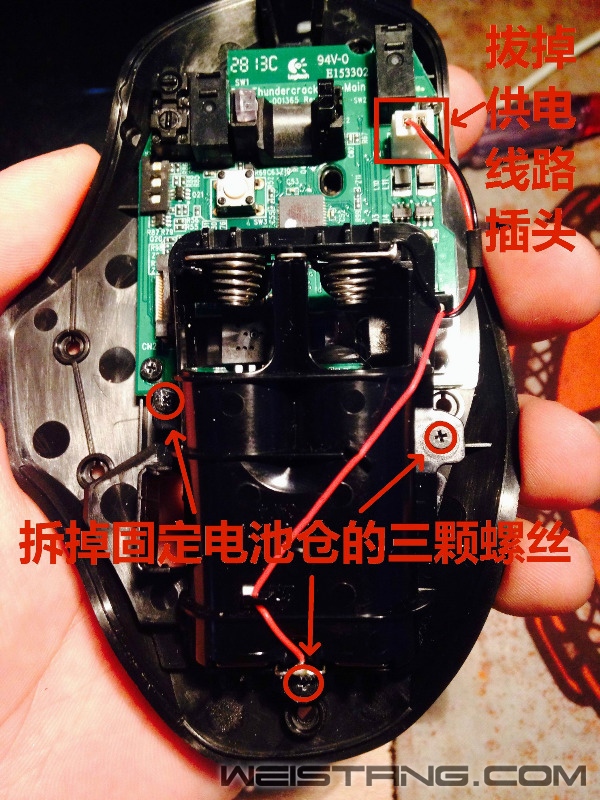

电池仓很好拆，注意先拔掉电池仓给主板供电的线插头，再拆掉固定电池仓的三颗螺丝。

分体特写。

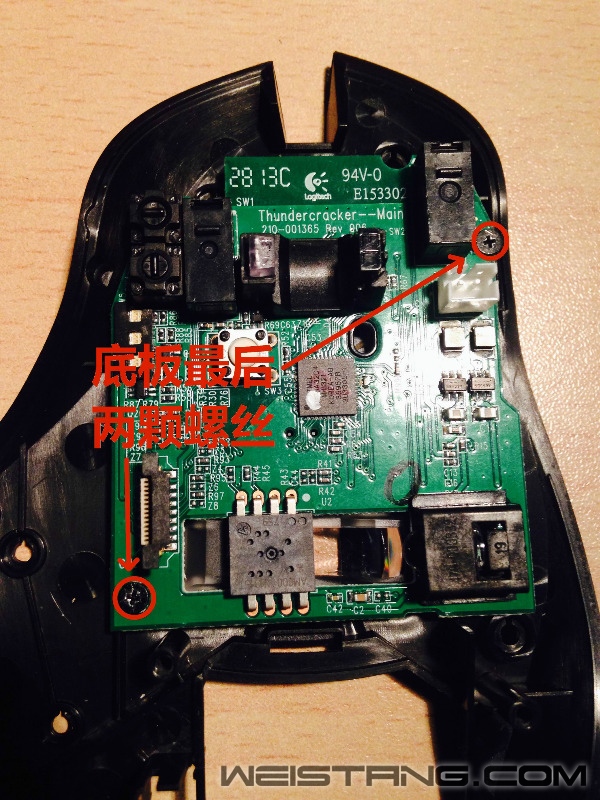

继续拆掉底板上最后两颗螺丝，这个G602居然是光头横置设计。

分体特写。

主板正面特写。明显看出鼠标主人把左右键微动都换成了樱桃的微动。

这是出问题的三个微动焊点。我们准备上老铁先把微动摘下来。

还是那个小烙铁，黄花30W老铁和台湾宝工的吸锡器。

焊点清理完后明显看出焊盘没了，板子上留下三个坑。

正面焊孔特写，能看出是板子正面走的线，不摘微动没法跑线。

上我的万用表来测线路通断，所有的飞线图都是拿这个表测出来的。

看左键微动和右键微动不是一个型号，左键DG2，右键DG6，DG6简直硬的有一B，鼠标主人说就是刻意这么换的，要的就是右键重口味的点击。

上飞线，还是我常用的那种，0.1MM的直径，这种线是漆包线，用烙铁烫一下漆就会融化，非常好用，很多修手机的都用这个线。

将微动的引脚进行飞线焊接。漆包线的线本身是绝缘的。不用怕跟其他焊点的连电问题。

以防万一，最后用绝缘胶布将飞线和焊点都粘起来，防止焊装的时候线会被底板上的塑料槽碰断。

最后大功告成，上机测试，鼠标功能一切正常，最后装进盒子里拍照留念。

飞线图送上，需要的同学们留好吧。这里B点和C点的引脚是相通的，所以都可以飞线到F点。

总结：G602是省电王，就是鼠标略重了。罗技的整体做工还是蛮扎实的。滚轮模块直接固定在上壳，可以省去不少拆滚轮的时间。就说到这里吧，该出吃饭了，各位88.

W.L.Troy · 发表于 2015-1-7 22:38

自己沙发。。。。。。。。。。。。消灭零回复

你看月亮在改变 · 发表于 2015-1-8 09:07

提示: 作者被禁止或删除内容自动屏蔽

W.L.Troy · 发表于 2015-1-8 17:35

你看月亮在改变发表于 2015-1-8 09:07
支持一下吧

谢谢支持

艾奥里亚 · 发表于 2015-1-8 19:42

G602长续航的秘密 2节5号

魂竹郭 · 发表于 2015-1-8 21:44

罗技的鼠标做工模具啥的确实很不错，不过就是跟拆解增加的麻烦不少。。。

还好我本身不怎么修理鼠标。。。及一切外设！

NDKinG · 发表于 2015-1-8 23:02

一定很重

大胖鸟 · 发表于 2015-1-8 23:11

这飞线的几点还真是近明天我给你的飞线review帖子做一个总结传送贴

W.L.Troy · 发表于 2015-1-8 23:13

吉泽明步发表于 2015-1-8 19:42
G602长续航的秘密 2节5号

其实一节电池就能使用

W.L.Troy · 发表于 2015-1-8 23:14

魂竹郭发表于 2015-1-8 21:44
罗技的鼠标做工模具啥的确实很不错，不过就是跟拆解增加的麻烦不少。。。

还好我本身不怎么修理鼠标。。 ...

其实拆多了就知道套路了

W.L.Troy · 发表于 2015-1-8 23:14

NDKinG 发表于 2015-1-8 23:02
一定很重

两节电池确实比较重

W.L.Troy · 发表于 2015-1-8 23:15

大胖鸟发表于 2015-1-8 23:11
这飞线的几点还真是近明天我给你的飞线review帖子做一个总结传送贴

好的，正好总结下，方便大家查找。

神盾之子 · 发表于 2015-1-9 01:55

A点要是能脱焊也绝对是醉了走线在pcb正面而且还是直接跟大面积铜箔连接的

大胖鸟 · 发表于 2015-1-9 10:47

神盾之子发表于 2015-1-9 01:55
A点要是能脱焊也绝对是醉了走线在pcb正面而且还是直接跟大面积铜箔连接的

直接用烙铁加热另一边直接拔如果微动引脚过孔里的焊锡没有充分融化直接拽的话容易把焊盘搞下来

我在考虑鼠标微动焊点能不能搞成压接或者换微动对pcb的焊盘没有太大伤害

魂竹郭 · 发表于 2015-1-9 11:09

W.L.Troy 发表于 2015-1-8 23:14
其实拆多了就知道套路了

基本鼠标自然损坏的很少，大部分都是拆、修时弄坏的。。。

W.L.Troy · 发表于 2015-1-9 11:17

魂竹郭发表于 2015-1-9 11:09
基本鼠标自然损坏的很少，大部分都是拆、修时弄坏的。。。

小的时候都喜欢拆拆这拆拆那，那时候就是好奇，好玩，经常拆就拆坏了，但是这就是乐趣，一种探寻和折腾的乐趣。只要小心点，都没问题的。

魂竹郭 · 发表于 2015-1-9 11:29

W.L.Troy 发表于 2015-1-9 11:17
小的时候都喜欢拆拆这拆拆那，那时候就是好奇，好玩，经常拆就拆坏了，但是这就是乐趣，一种探寻和折腾的 ...

kla019 · 发表于 2016-1-2 01:33

大胖鸟发表于 2015-1-9 10:47
直接用烙铁加热另一边直接拔如果微动引脚过孔里的焊锡没有充分融化直接拽的话容易把焊盘搞下来

我 ...

那卖鼠标的不用挣钱啦嘎嘎

面包丶 · 发表于 2016-1-2 12:10

支持

大胖鸟 · 发表于 2016-1-9 10:27

kla019 发表于 2016-1-2 01:33
那卖鼠标的不用挣钱啦嘎嘎

他们赚不赚钱我不管，可靠方便是趋势
