PLU ML-87拆解及换轴（献给爱折腾的你）

W.L.Troy · 发表于 2015-1-19 19:43

本帖最后由 W.L.Troy 于 2015-1-19 21:06 编辑

很少在键盘区发帖，这次发个PLU ML-87键盘的拆解及更换轴的小教程，现在打字手指真是不方便，一会你们就知道为什么了，这个键盘空格键的青轴连击了，所以要换掉。我们还是上图吧。

粉色键盘，姑娘首选。

拔键器先把空格键拔下来，这里不要拔太猛了，注意钢丝。

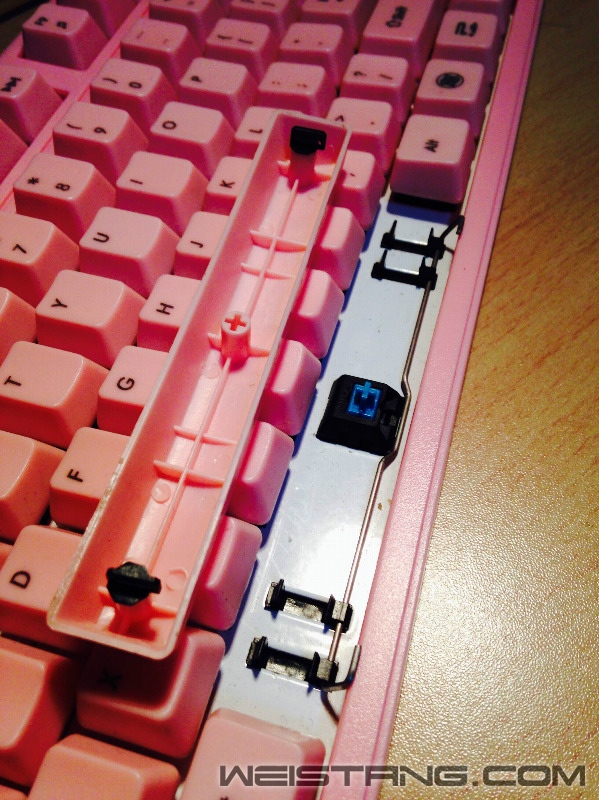

键帽菊花及钢丝特写。

整个键盘就一颗螺丝，这就意味着剩下的就要撬边框了。

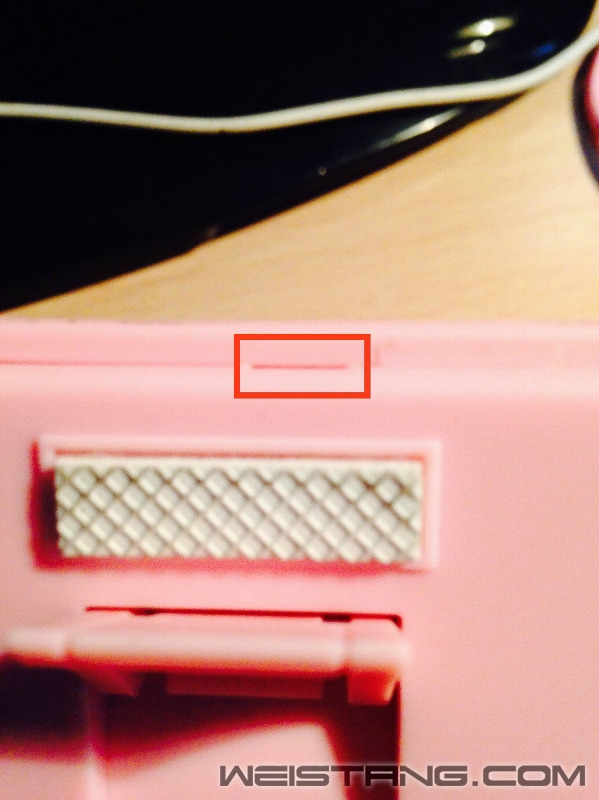

键盘背面右侧卡槽点，就是撬这里。

我们再看看左侧的，别撬错了地方就行。

这东西叫开边器吧，或者叫拨片，专门顺着塑料的边缘滑动撬边的。

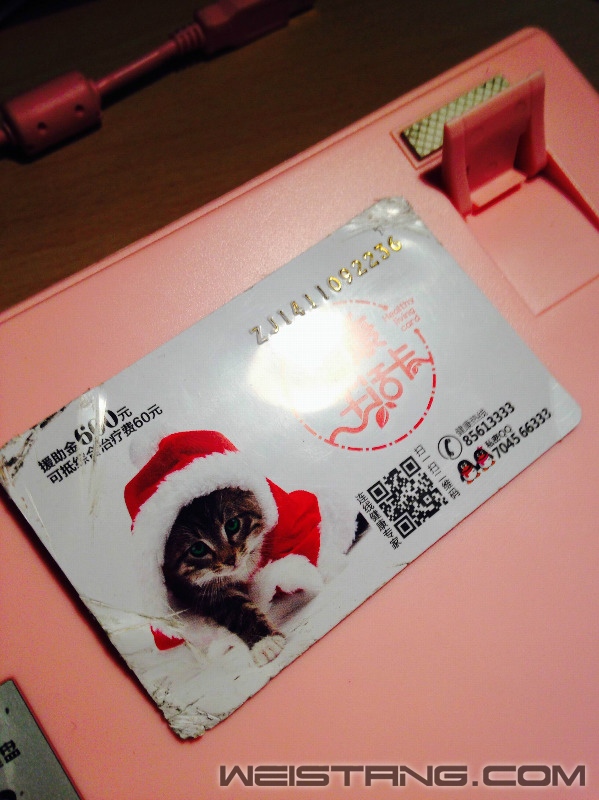

没有开边器就找一个塑料卡便撬边也是可以的。

最后一个卡扣不好撬，上了一字螺丝刀，用力太猛结果。。。。。所以打字很不方便了。大家可要吸取我血淋淋地教训。55555555。

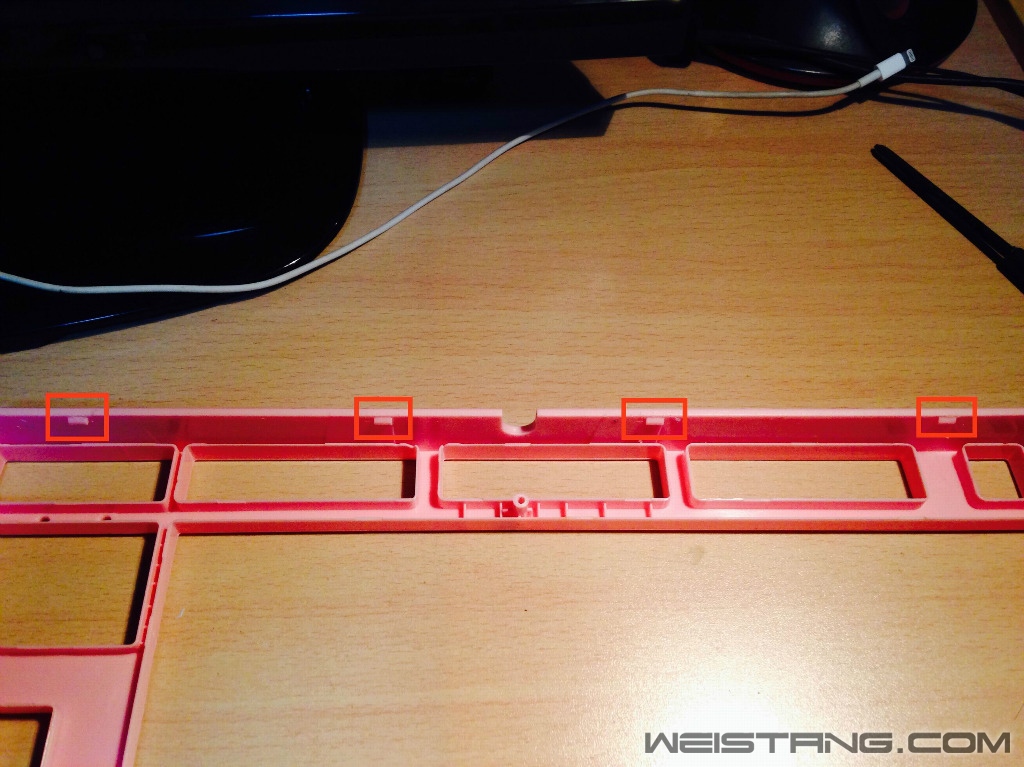

上盖取下后来看看前端4个卡槽的位置。

侧边卡槽的位置。

上盖边框前端的卡扣。

侧边卡扣。

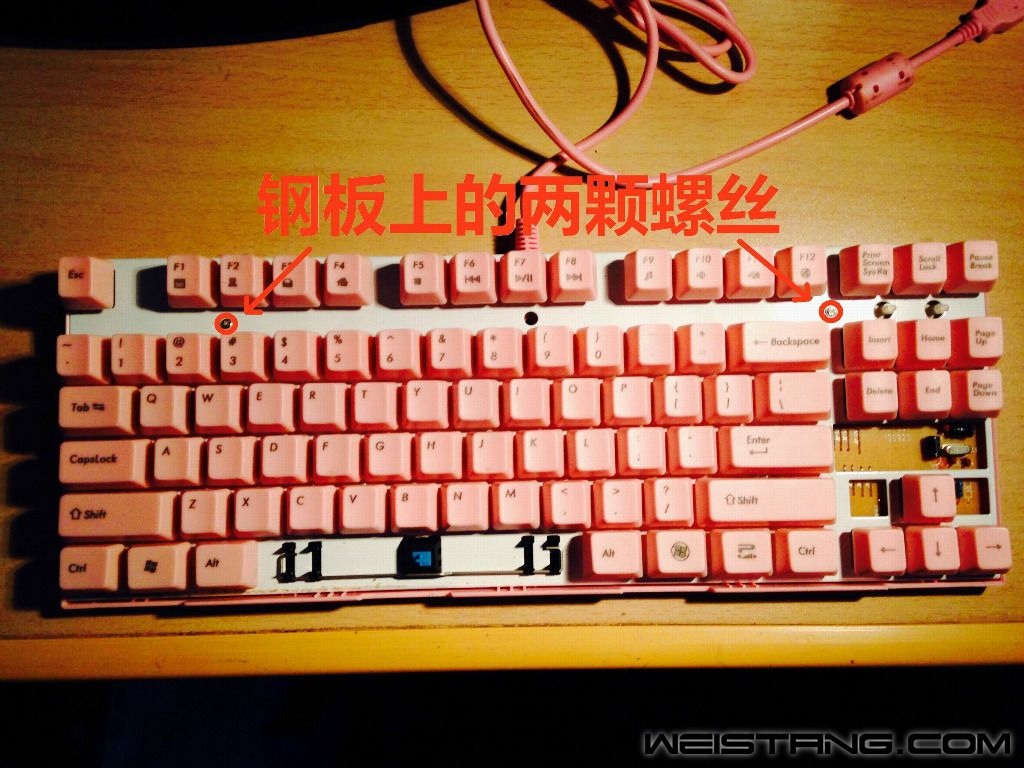

键盘上盖就取下来了。白色钢板上的最后两颗螺丝。

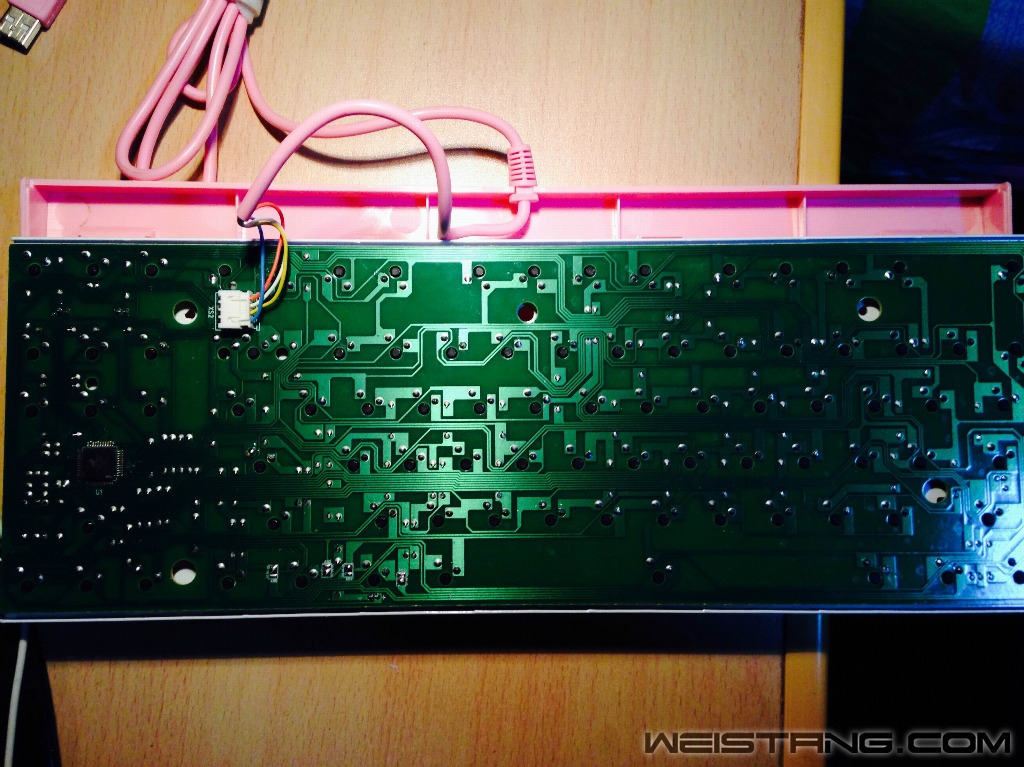

键盘PCB背面特写。

数据线与板子接口特写。

上家伙，烙铁，吸锡器，焊锡丝，樱桃青轴。

给焊点上助焊膏，助焊膏的作用就是增加焊锡流动性，清理焊锡的时候会清理的比较干净。

用烙铁烫一下松香检测烙铁的温度。开始清理焊点。

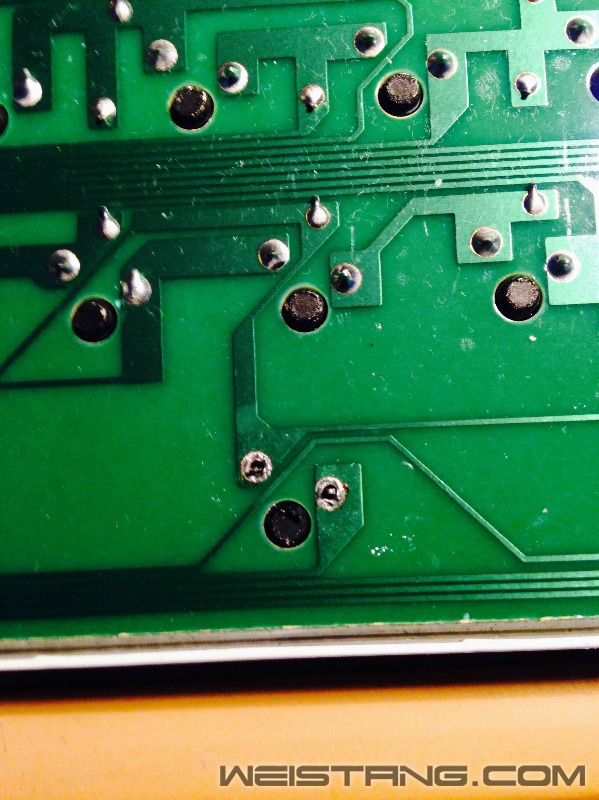

焊点清理的比较干净。

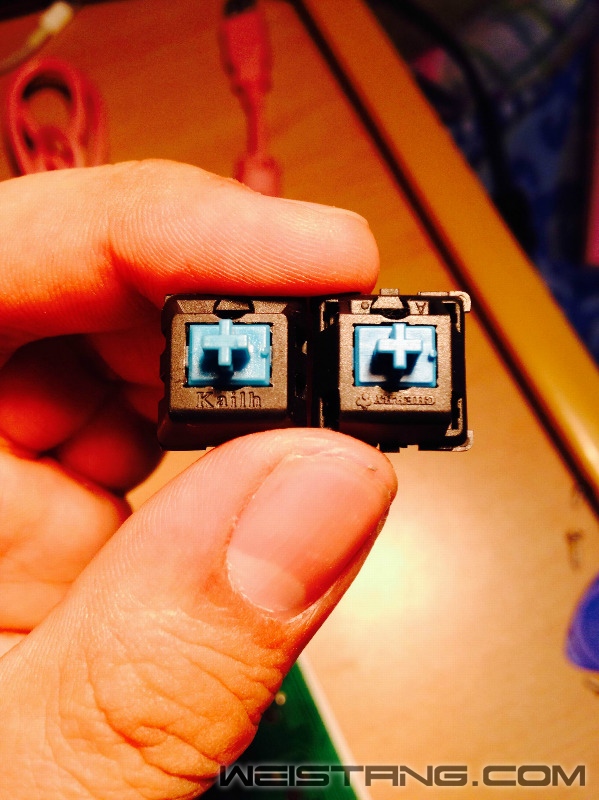

轴拆下来才发现是凯华的青轴，这种轴按起来跟樱桃的茶轴类似，不知道是不是因为使用时间长了造成的。

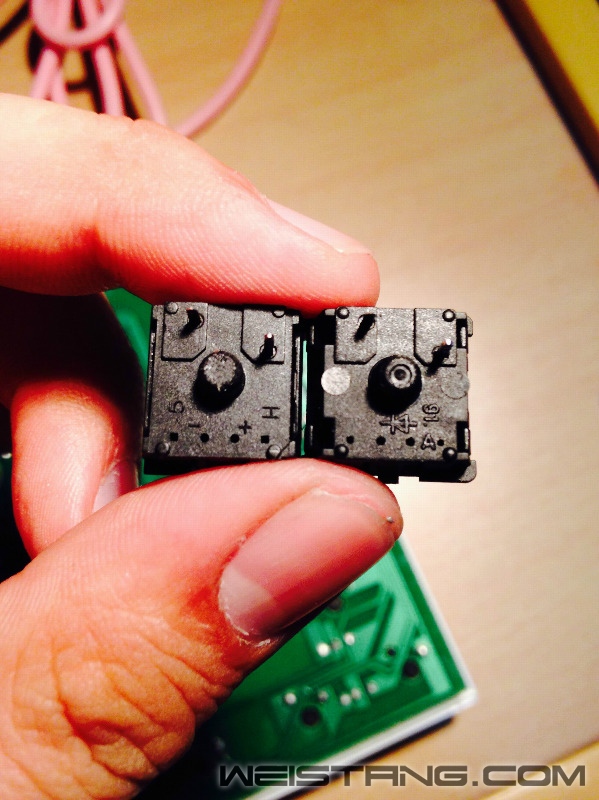

轴背面特写。

将新轴焊接到板子上，我可是给焊点上足了锡。

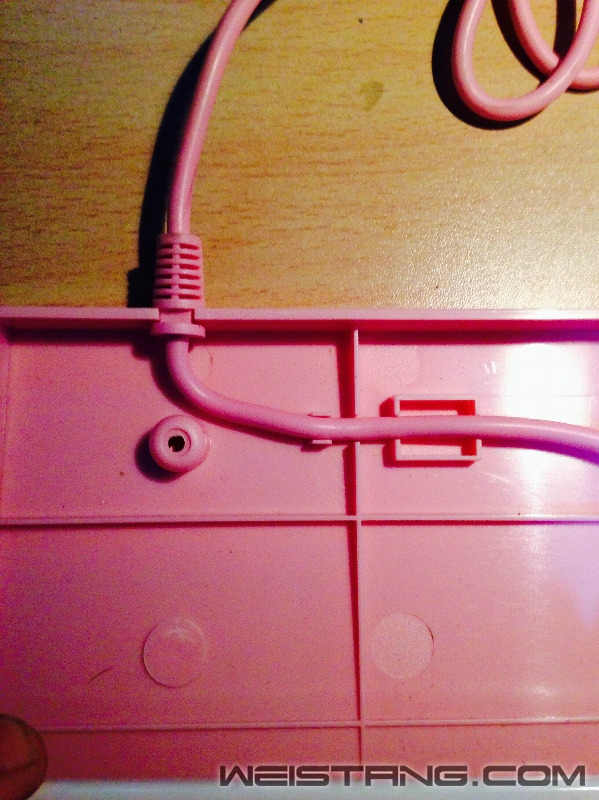

准备装回去吧，先将键盘线顺到底壳的导线槽里，再将板子放到底壳上。

键盘组装完毕，上机测试，一些OK。
求射节操,多攒点参加除夕夜的活动,吼吼.

lifei0081 · 发表于 2015-1-19 23:05

技术控加油

W.L.Troy · 发表于 2015-1-19 23:16

lifei0081 发表于 2015-1-19 23:05
技术控加油

多谢，零回复被你消灭了。

、独眼龙 · 发表于 2015-1-19 23:38

凯华青比mx青确认感更强

W.L.Troy · 发表于 2015-1-19 23:47

、独眼龙发表于 2015-1-19 23:38
凯华青比mx青确认感更强

没这种感觉啊，难道是这键盘使用时间太长了？有些键按起来跟茶轴手感类似。

AlexPo · 发表于 2015-1-20 01:14

我们这里一个网吧，用的全是达尔优机械师青轴。用的就是凯华青。

时间长了。青轴都没有声音了，手感确实跟茶轴很像。

请问楼主。一般樱桃青，能用多久？

AlexPo · 发表于 2015-1-20 01:16

W.L.Troy 发表于 2015-1-19 23:47
没这种感觉啊，难道是这键盘使用时间太长了？有些键按起来跟茶轴手感类似。

新的凯华青确实声音更大，更清脆。不过能保持多久就不知道了。

W.L.Troy · 发表于 2015-1-20 07:52

AlexPo 发表于 2015-1-20 01:14
我们这里一个网吧，用的全是达尔优机械师青轴。用的就是凯华青。

时间长了。青轴都没有声音了，手感确 ...

使用环境好的话怎么用2-3年没啥问题。

blares · 发表于 2015-1-20 14:56

楼主辛苦了，这是用生命在维修，必须加分！

AlexPo · 发表于 2015-1-20 17:49

W.L.Troy 发表于 2015-1-20 07:52
使用环境好的话怎么用2-3年没啥问题。

我常去那个网吧。2年多前开业用的鸭子2108青。现在键帽全部都油了。但是青轴依然能听见声音。
去年新换的一些电脑，用的达尔优机械师青轴。现在已经很多跟茶轴一样了。

看来凯华青这寿命，确实还是不行啊。

你修这个键盘用了多久？

W.L.Troy · 发表于 2015-1-20 17:58

blares 发表于 2015-1-20 14:56
楼主辛苦了，这是用生命在维修，必须加分！

多谢版主

W.L.Troy · 发表于 2015-1-20 17:59

AlexPo 发表于 2015-1-20 17:49
我常去那个网吧。2年多前开业用的鸭子2108青。现在键帽全部都油了。但是青轴依然能听见声音。
去年新换 ...

连拆带换20分钟左右吧。（算上带拍照片的时间）

AlexPo · 发表于 2015-1-20 21:06

W.L.Troy 发表于 2015-1-20 17:59
连拆带换20分钟左右吧。（算上带拍照片的时间）

我表达的问题……

我想问你修的这个键盘，键盘的主人用了多长时间。

大概了解一下凯华青的寿命。

W.L.Troy · 发表于 2015-1-20 22:55

AlexPo 发表于 2015-1-20 21:06
我表达的问题……

我想问你修的这个键盘，键盘的主人用了多长时间。

这个不太清楚，没问人家，这个算是朋友的，女性朋友的。应该是妹子用的。

完蛋苗儿 · 发表于 2015-1-20 23:03

凯华轴的做工太粗糙

lifei0081 · 发表于 2015-1-20 23:10

W.L.Troy 发表于 2015-1-19 23:16
多谢，零回复被你消灭了。

这是我们的传统美德

W.L.Troy · 发表于 2015-1-20 23:32

完蛋苗儿发表于 2015-1-20 23:03
凯华轴的做工太粗糙

但是最新的一些键盘都还是找凯华买轴，就连雷蛇的轴也是凯华的。

AlexPo · 发表于 2015-1-21 21:00

完蛋苗儿发表于 2015-1-20 23:03
凯华轴的做工太粗糙

凯华轴初期还行。但是寿命实在不太好。

魂竹郭 · 发表于 2015-1-22 19:55

板子很干净。

W.L.Troy · 发表于 2015-1-22 20:04

魂竹郭发表于 2015-1-22 19:55
板子很干净。

妹子用的，肯定比较注意。老爷们用的往往里面都是烟灰。
