微软IE3 FK拆解及左键飞线修复（献给爱折腾的你）

W.L.Troy

      坛友的IE3 FK据说是他堂弟的鼠标，来看看鼠标的修复吧。貌似之前做的飞线图里都没弄过IE3，这次补上吧。这鼠标的问题是换左键微动焊盘脱落，让我们看看维修的方法吧。

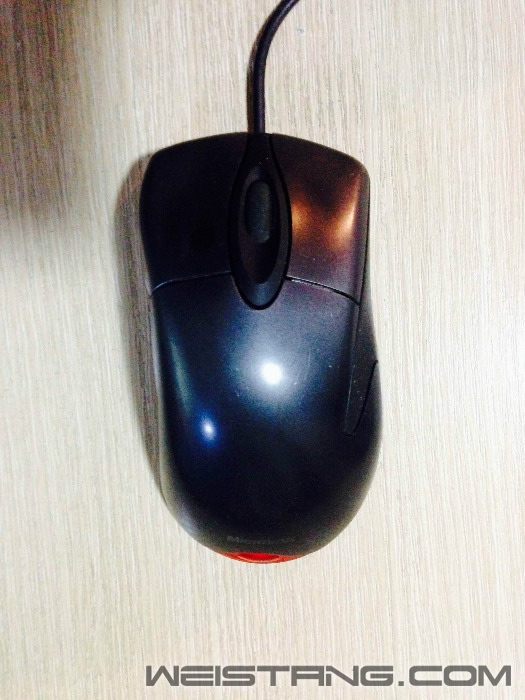

依然来个鼠标的整体图。



底部四颗螺丝在四个脚贴的下面，非常明显，拆掉鼠标就打开了。

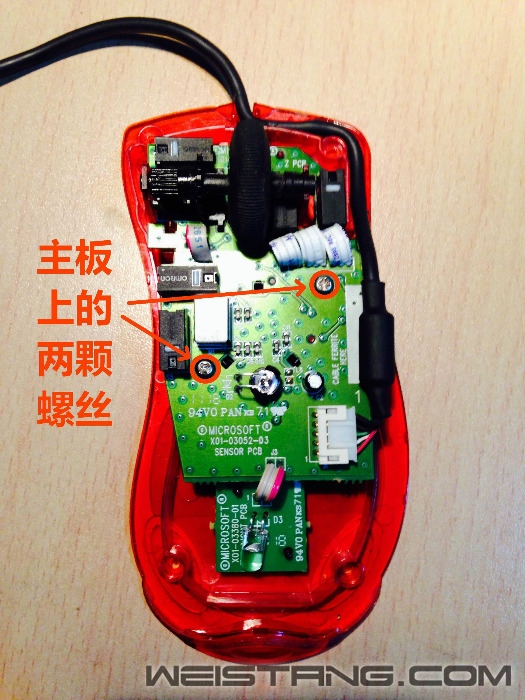

打开后固定鼠标主板的还有两颗螺丝，拆掉这两颗螺丝主板就能完全拆下来了。





从主板细节看这鼠标是IE3 FK的正品货。看不出翻新的痕迹。

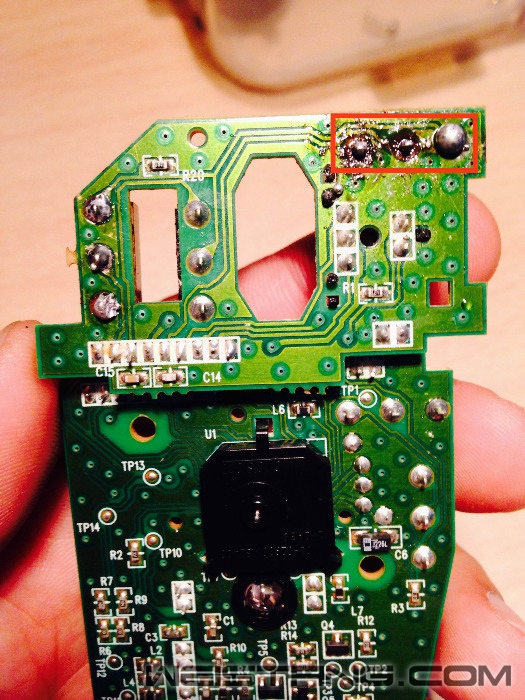

来看看主板上的焊点吧，目测掉了2个焊盘，其实是3个，把焊点清理以后就能看出来了。



那小画笔给焊点刷助焊膏，清理焊点之前必上的东西。为了防止掉焊盘上点这个会管用。



我用的就是这个牌子的助焊膏，日本进口的，牌子不懂，用着还不错。再给大家解释下助焊膏或者助焊剂的作用，第一 增加焊锡的流动性，目的是加速焊锡的融化，流动，用吸锡器更好的一次性带走焊锡。第二 助焊剂在烙铁高温烫焊点的时候可以蒸发，蒸发会带走烙铁头的部分热量，减少因为高温把焊盘烫掉的风险。第三 在焊接的时候助焊剂能让焊锡更快速的连接到焊盘和引脚上。还有一些说助焊剂能防止焊点的氧化，这个我是没看出来。总而言之上点是没错的。



上家伙吧，必备的东西，电烙铁，烙铁架子，架子槽里的高温海绵（一定要弄湿，擦烙铁头用的），焊锡丝，吸锡器。最近用这个台湾宝工的吸锡器确实好用，力道组，一发一发的打，噢不对是一发一发的吸特别带劲。



微动摘掉前，焊盘3个都掉了。



微动摘掉后，3个大坑惨不忍睹。



拿出我的小家伙。带你装X 带你飞。

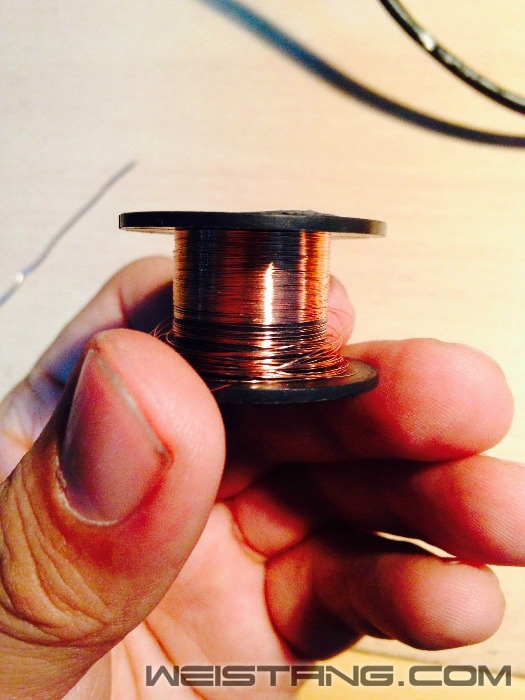

线轴侧面，线十分的细。焊的时候真需要点好眼神。



将线飞到对应的点上。飞线就是用漆包线将一端焊到鼠标的引脚上，就是我们所说的掉焊盘的那个引脚，上一点锡把漆包线烫上固定住就行，然后线的另一端焊到我们需要对应的焊点上就行了，如果手里有万用表的朋友在焊完以后拿万用表测一下飞线的通断，如果通说明焊的没有问题，如果不通说明焊的某个点上漆包线的漆没有融化，所以没有导通，在这里需要再多烫线头1-2秒就可以。



最后用绝缘胶布固定一下线，避免安装的时候把飞线碰断了。



最后送上飞线图，各位小伙伴们收好吧。圆圈标记的点飞线到方块标记的点，A点和D点同时可以飞线到E点，B点飞线到F点，C点飞线到G点，小伙伴们都能看明白嘛。

      IE3的焊孔其实挺大的，理论上是清理焊锡还是焊接都挺方便的，而且IE3的焊盘不容易脱落，所以在论坛我都没有印象有人问过IE3的焊盘掉了怎么办，不知道这哥们是烫了多久才烫掉了。不管怎么说吧，总之是修好了。之前有人跟我说过其实不用飞线，在旁边的铜线附近刮出一点铜，让焊锡连过去就行，其实我开始也是想那么修，还省事，后来发现引脚周围根本不上锡，刮出裸露铜的部分也不上锡，无奈还是飞线吧。
