罗技 G400S 飞线十连发满状态原地复活。

W.L.Troy

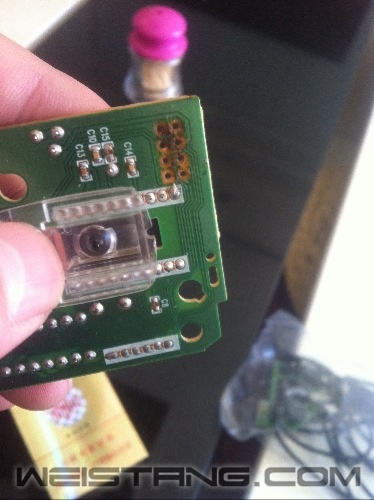

       事情是这样的，某坛友发帖说G400S换微动焊盘玩瞎了，然后在论坛求助，自然我就发了我的G400S的飞线图给他，然后还电话指导他怎么飞，奇怪的是他飞线完了依然没有效果，我说这不可能啊，点都是我亲手测的，不可能有错误。后来这哥们就来了一次主板的外科手术。你们就会看到8焊盘脱落的可怕结果。他跑了维修站说修不了，我说还是给我发过来吧。让我挑战一下有难度的飞线。在这里不做教学，发帖就是给大家提个醒千万别蛮干。

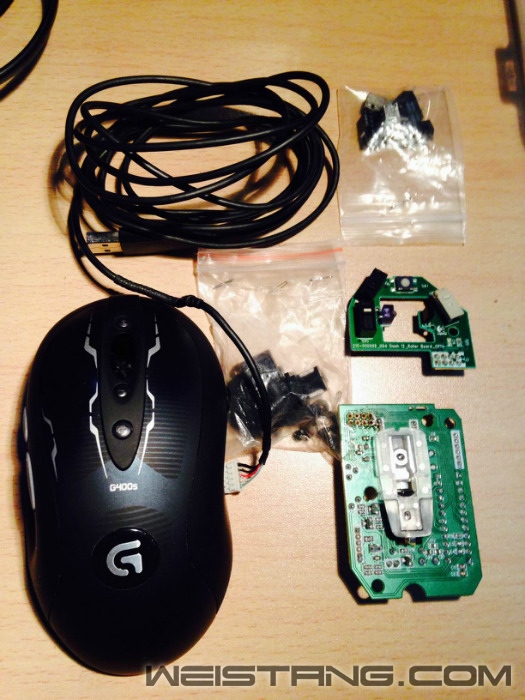

鼠标收到的时候就是这样的。鼠标空壳，鼠标线，散碎零件，5个微动，鼠标前板，鼠标后板。还敢再碎点吗？？？？

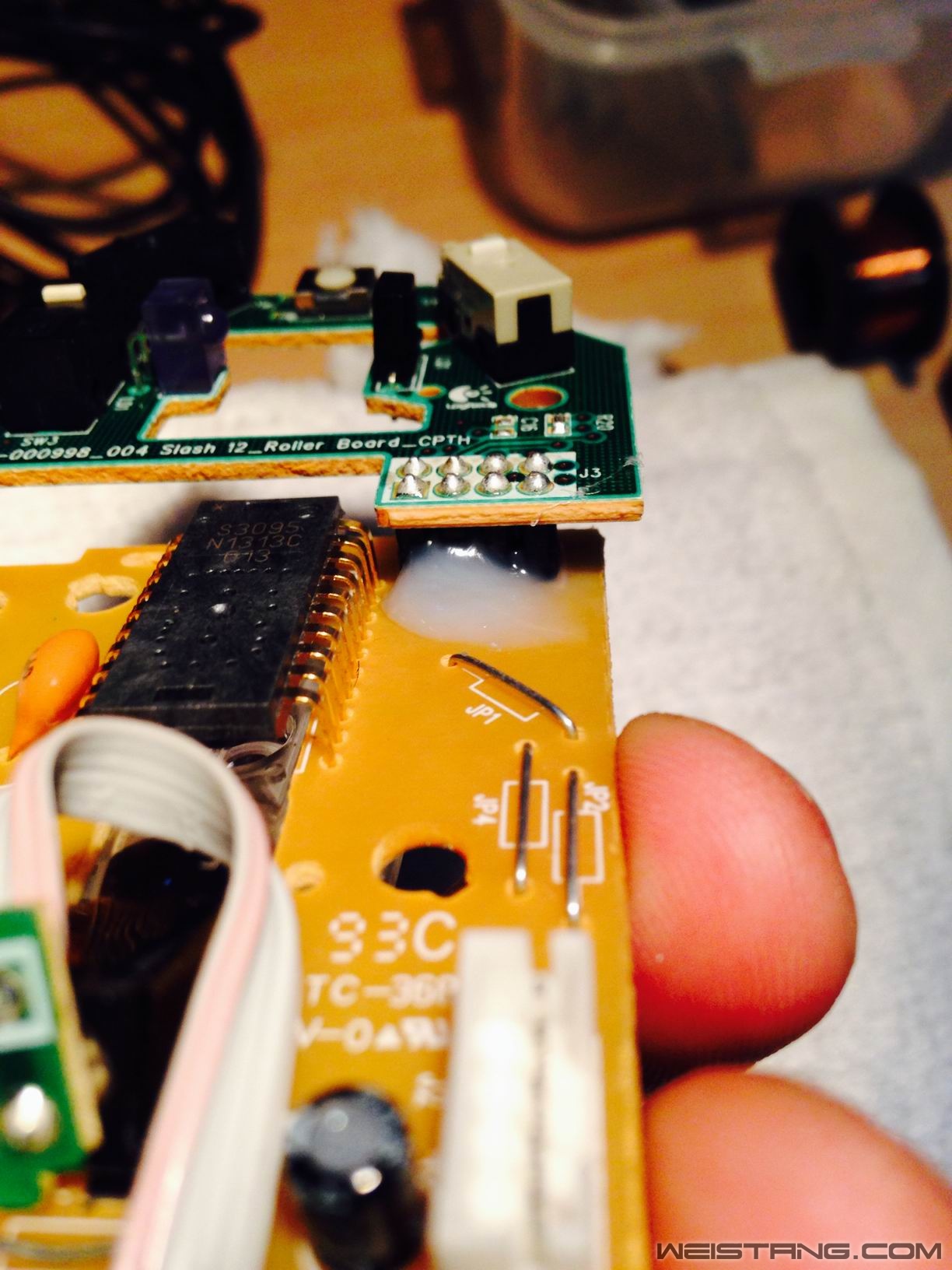

先看后板，8个焊盘脱落，拖的真干净，能不能给我留一个，让我别那么辛苦。。。。。

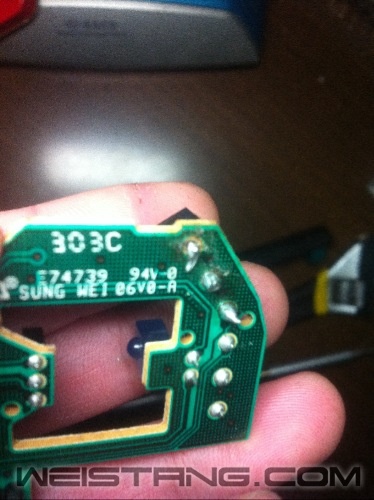

前板与后板对穿焊的8根针。左键的焊盘有脱落的迹象。



前板还有几处明显的刮伤，同学们，下手可要轻一点，千万别用改锥或者钝器来撬鼠标的板子，刮断了板子上的铜线也是很麻烦的。



将前板和后板的8根针插入。

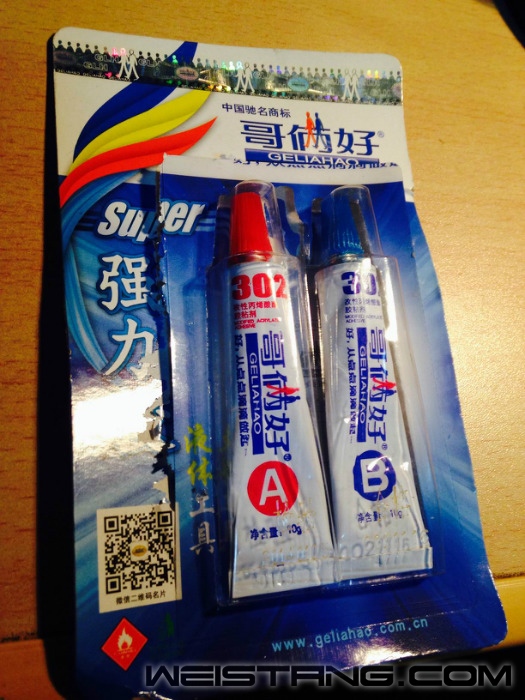

哥俩好上场，手里没有热熔胶枪，只能用这个了。1:1的比例混合使用。



先将两个板子用AB胶水固定，这样固定好以后我们方面后边的飞线工作。



通过跑线先飞了两根线测试通断，完全没有问题然后继续后面的工作。飞一根线就测试一下通断，保证所有线路的通畅。

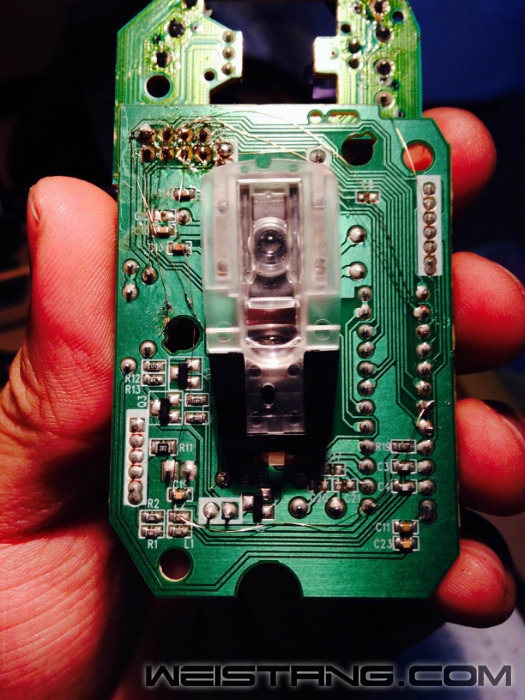

这就是8根线全部飞完的样子了，针脚比较密集，所以飞线的工作要小心之小心，避免两根线被焊在了一起。



为了固定飞线的点将8根引脚用AB胶水粘起来彻底加固。避免鼠标安装的时候给碰断了。



前后板的问题解决了我们就来搞定微动的飞线，还是依照我之前帖子里的飞线方法来飞。在这里左键微动第一引脚的飞线飞到了板子背面的焊点上，因为之前飞线图了的点用来修复前后板的问题被占用了。



就是将线飞到了这里，焊点很大，很容易焊。

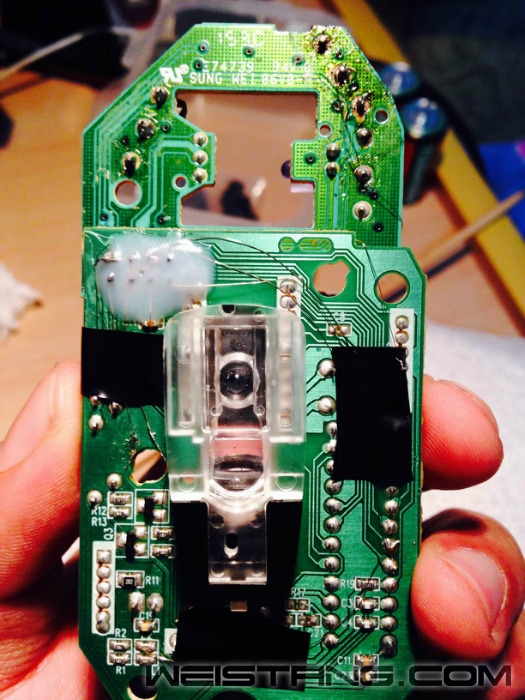

最后用绝缘胶布固定飞线。还是避免安装过程中线被碰断了



最后上机测试，功能一切正常。修这个鼠标花了一个半小时，凌晨1点多才搞完。幸亏罗技的板子PCB是绿色的，线路比较粗，还好能目测找到线路，就是看着密密麻麻的线路眼睛有些疼。一共飞了10跟线。希望坛友以后不要再这么考验我了。
