包装
之前我们给大家带来了G903无线游戏鼠标的拆解评测了，包括G703在内都是支持罗技最新的POWERPLAY无线充电系统的，开始需要说明的是这一套系统并不是单纯的鼠标垫，而是一套包括POWERPLAY充电板与POWERCORE无线充电接收端的设备，同时附赠了两张尺寸厚度符合要求的鼠标垫。这一套POWERPLAY无线充电系统据悉让罗技花费了长达4年的研发周期才推出最终的产品，也就是本文给大家带来的这套设备。包括现在手机应用的无线充电技术其实都是基于电磁场转换原理，罗技这套POWERPLAY是在此基础上基于电磁共振技术来实现的无线充电，目前只有G903和G703支持，只需要安装无线充电套装中的POWERCORE后即可实现无线充电应用。其实之前也有基于电磁感应的鼠标无线充电设备，只不过体验并不理想，主要是鼠标并不被大家接受。
罗技G903无线游戏鼠标拆解评测：https://www.weistang.com/article-8564-1.html

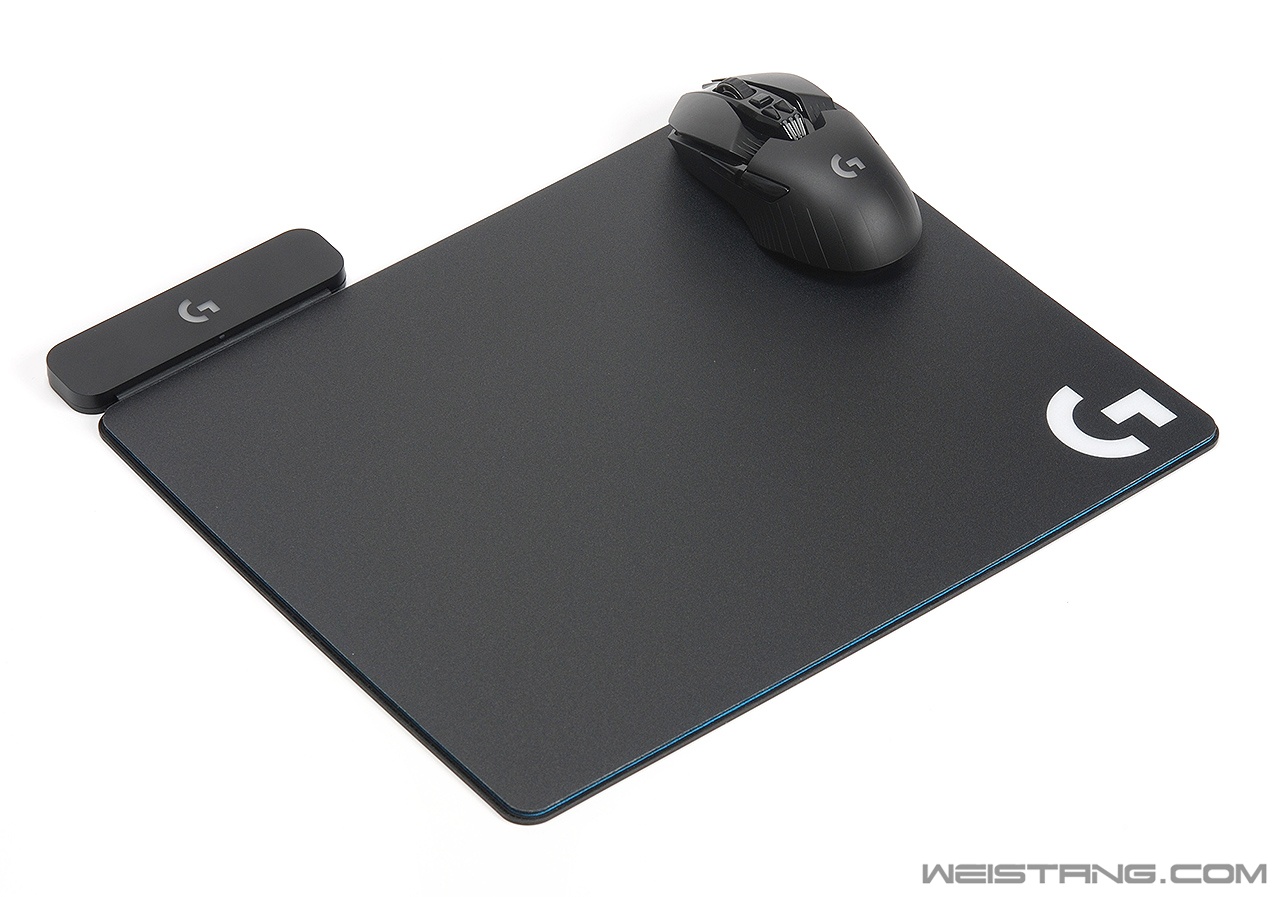

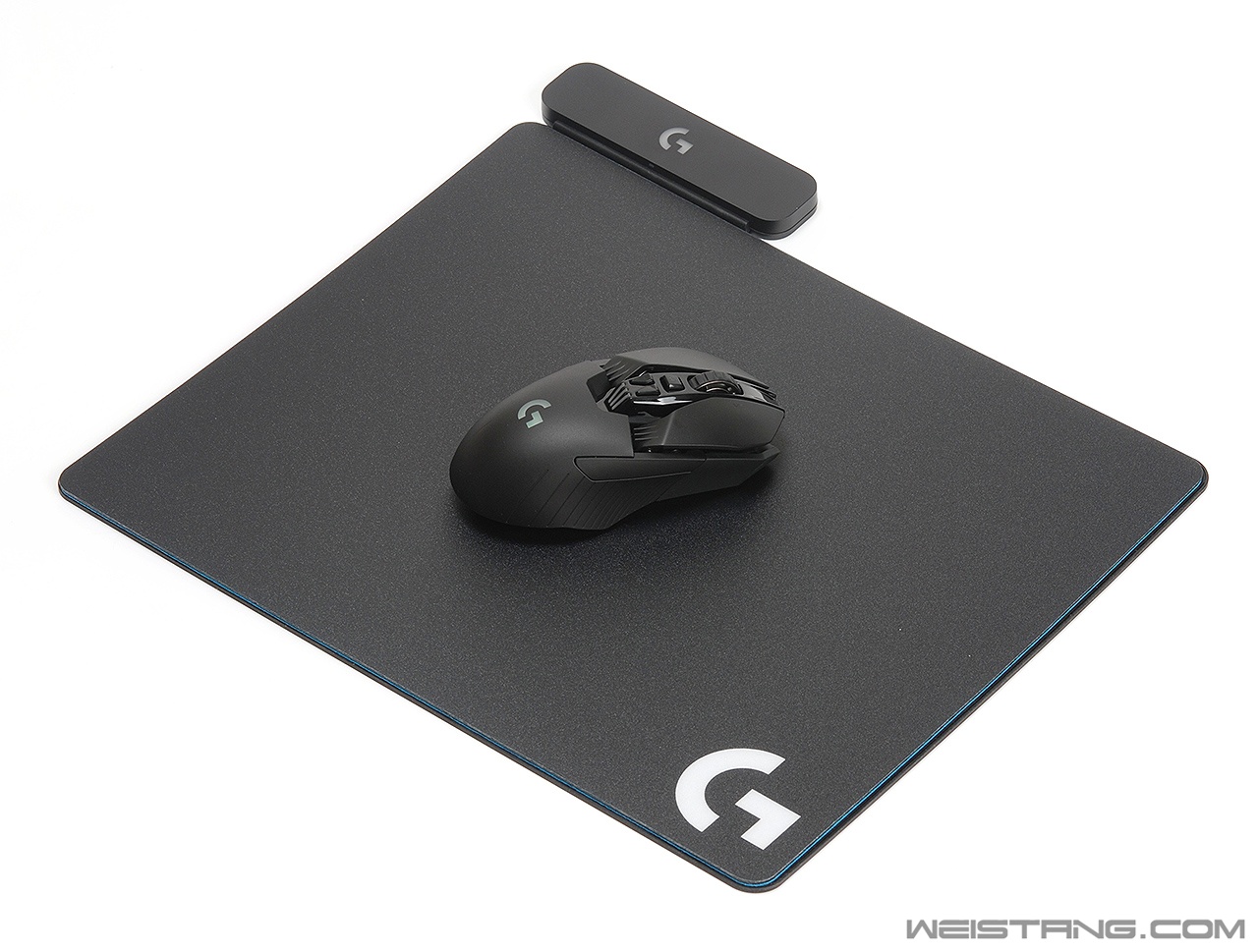

搭配支持POWERPLAY技术的鼠标可以实现无线充电
在评测之前我们先来回答在G903评测中我们对POWERPLAY提出的一些疑问，以及包括一些其他体验方面的结论。
1、这套POWERPLAY设备最大可以距离多少给鼠标充电？—— 大概在1cm多一点，但是距离越远的话充电效率也会打折扣。
2、鼠标在POWERPLAY的任何位置上都可以充电么？——不是的，POWERCORE接受设备在电磁感应线圈外围是充不进去电的，比如垫子的边缘位置。
3、POWERPLAY会一直对鼠标进行充电么，算法如何？——不会的，罗技POWERPLAY充电算法是将电池电量维持在85%~95%左右，不会完全充满。
4、POWERPLAY是否需要与鼠标配对后才能充电？——不需要配对，只要安装了POWERCORE后鼠标放在工作的POWERPLAY充电板上就可以充电，多个设备也可以。
5、POWERPLAY上面如果有其他金属设备会不会有影响？——不会的，但不要让POWERCORE与POWERPLAY充电板之间隔着金属物件。
6、其他垫子是否可以直接放在POWERPLAY上面来使用无线充电？——没问题的，但金属垫子不行。
7、POWERPLAY的最高充电效率是什么情形？——鼠标在POWERPLAY内电磁感应线圈覆盖的范围内移动的时候充电效率是最高的。
8、G900是否可以实现用POWERPLAY无线充电的？——把POWERCORE内部模块移植到G900内部飞线接入到USB充电输入端有机会实现（我还没测试）？
9、用POWERPLAY充电效率最高能不能达到接线充电的水平？——不可能，充电效率与直接接线差距非常大。
10、POWERPLAY无线充电对人体会不会有伤害？——不会，罗技POWERPLAY这套无线充电技术核心是基于无线充电联盟的规范化基础方案，这个磁共振之前就有民用产品案例了。
罗技POWERPLAY无线充电系统包装
包装
包装方面延续了罗技最新的G系列设计语言，黑灰配色和蓝色烫金型号，大家需要注意的是，这套平台目前仅适用于G903和G703两款鼠标，至于以后的情况，罗技也是给自己留了后路，什么二代POWERPLAY是否会有你懂的。
包装内部特写

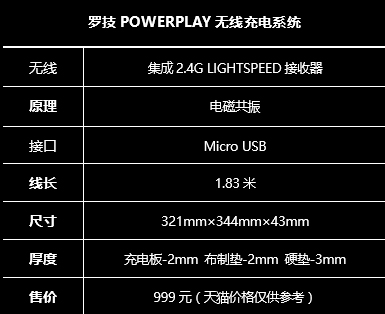

参数表
垫子覆盖的尺寸其实是中号的水平的，大概是344mm×275mm的水平，而且这个尺寸并不是真正POEWERPLAY可以覆盖的区域，实际上覆盖的区域大概在3/4的面积。接口与G903的充电接口形式完全一样，都是罗技特有的G系列防呆Micro USB接口，充电板控制模块部分也支持罗技G系列的RGB灯光同步技术。内部集成了LIGHTSPEED无线接收器，但只能连接一个设备，也就是说如果你有两只G903的话只能用POWERPLAY这套设备连接其中的一只，不过如果你有两个POWERCORE模块的话就可以同时给两只G903充电了，我真的很期待在某宝能有POWERCORE单独销售。价格方面，罗技POWERPLAY这套系统是999元，跟一只G903价格相同，至于你是买两只G900还是选择这套POWERPLAY系统相信看过本次评测后各位心里应该会有答案了。

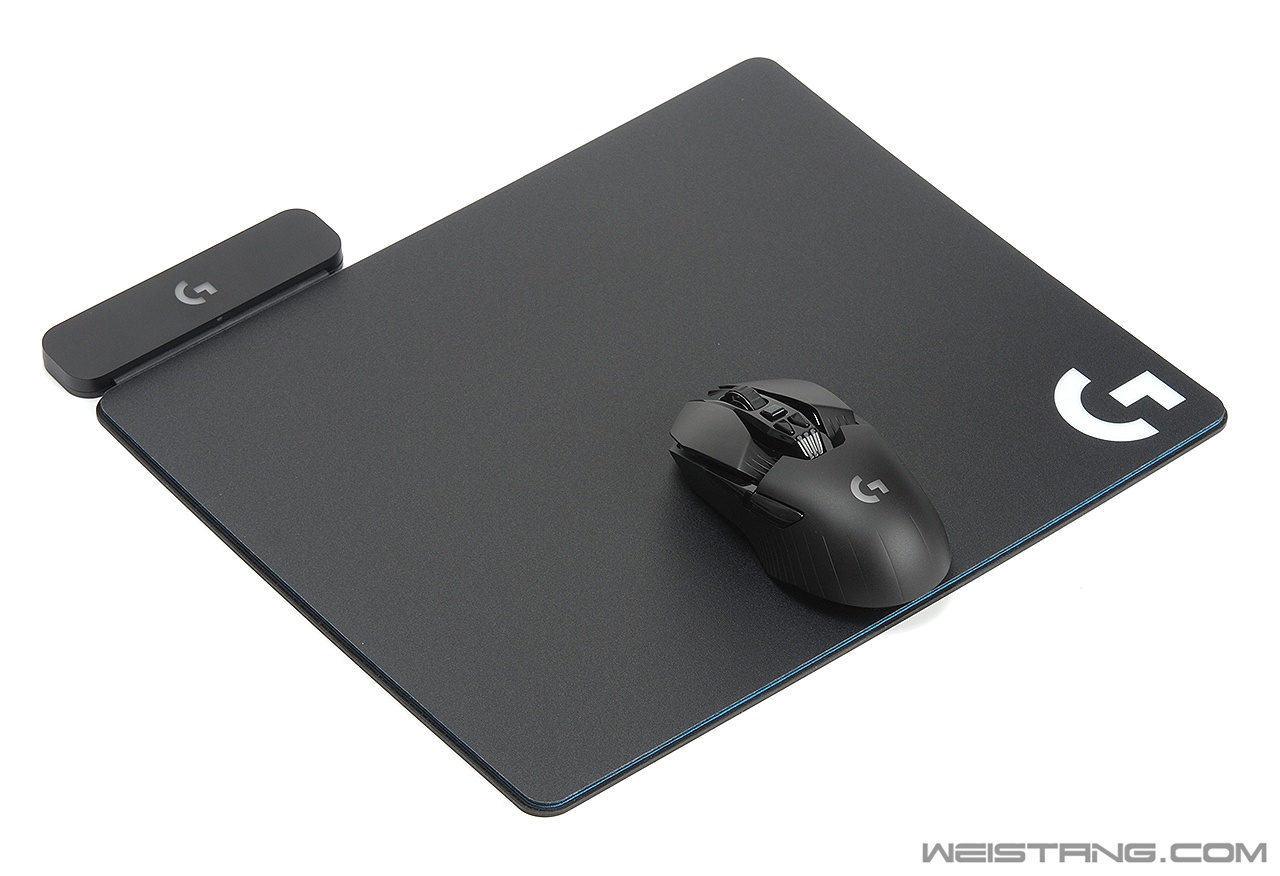

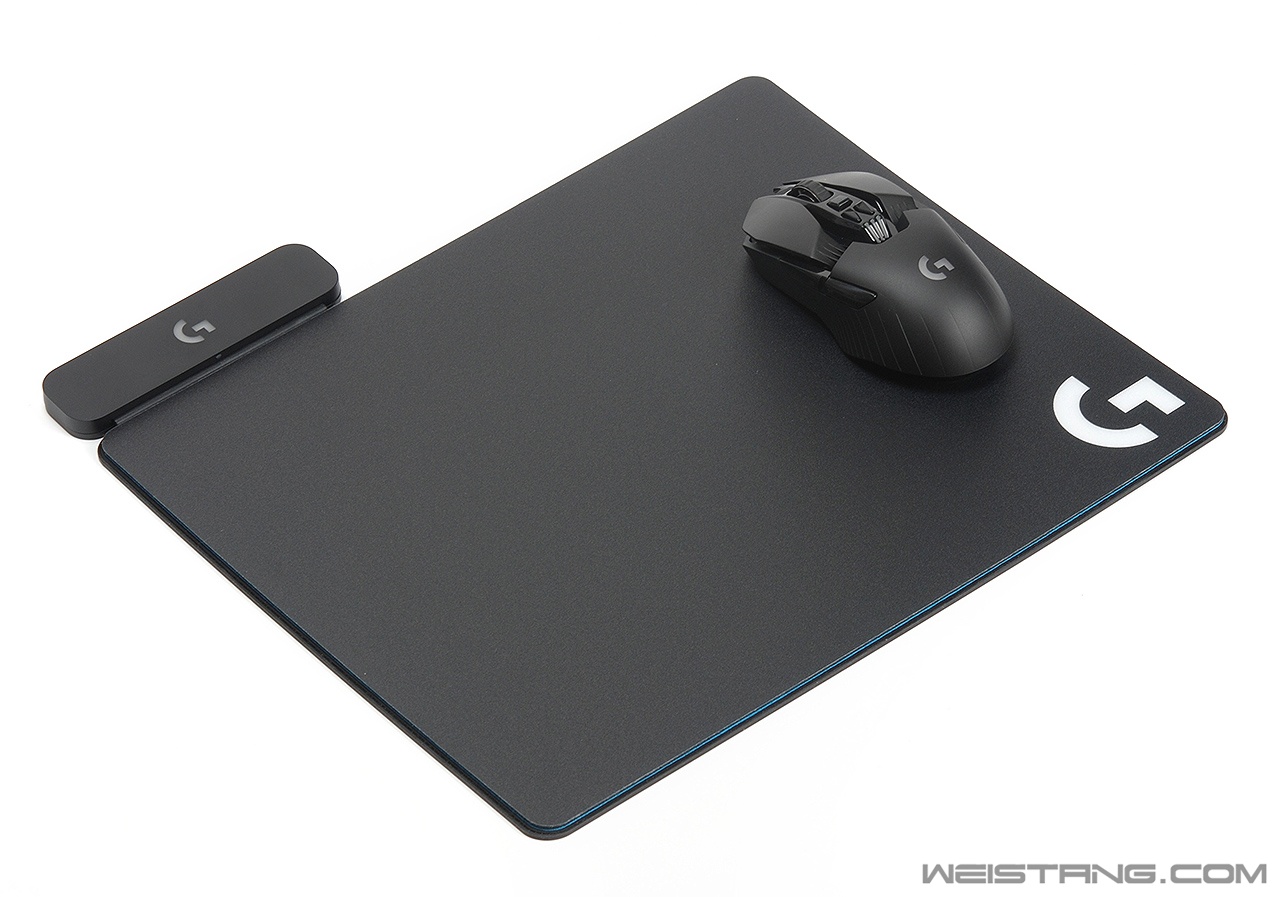

整体
附件一览
一条micro usb数据线，这条数据线与G903附带的完全一样，POWERPLAY充电板，一张布面硬垫，一张塑脂垫，还有最重要的POWERCORE接收器。

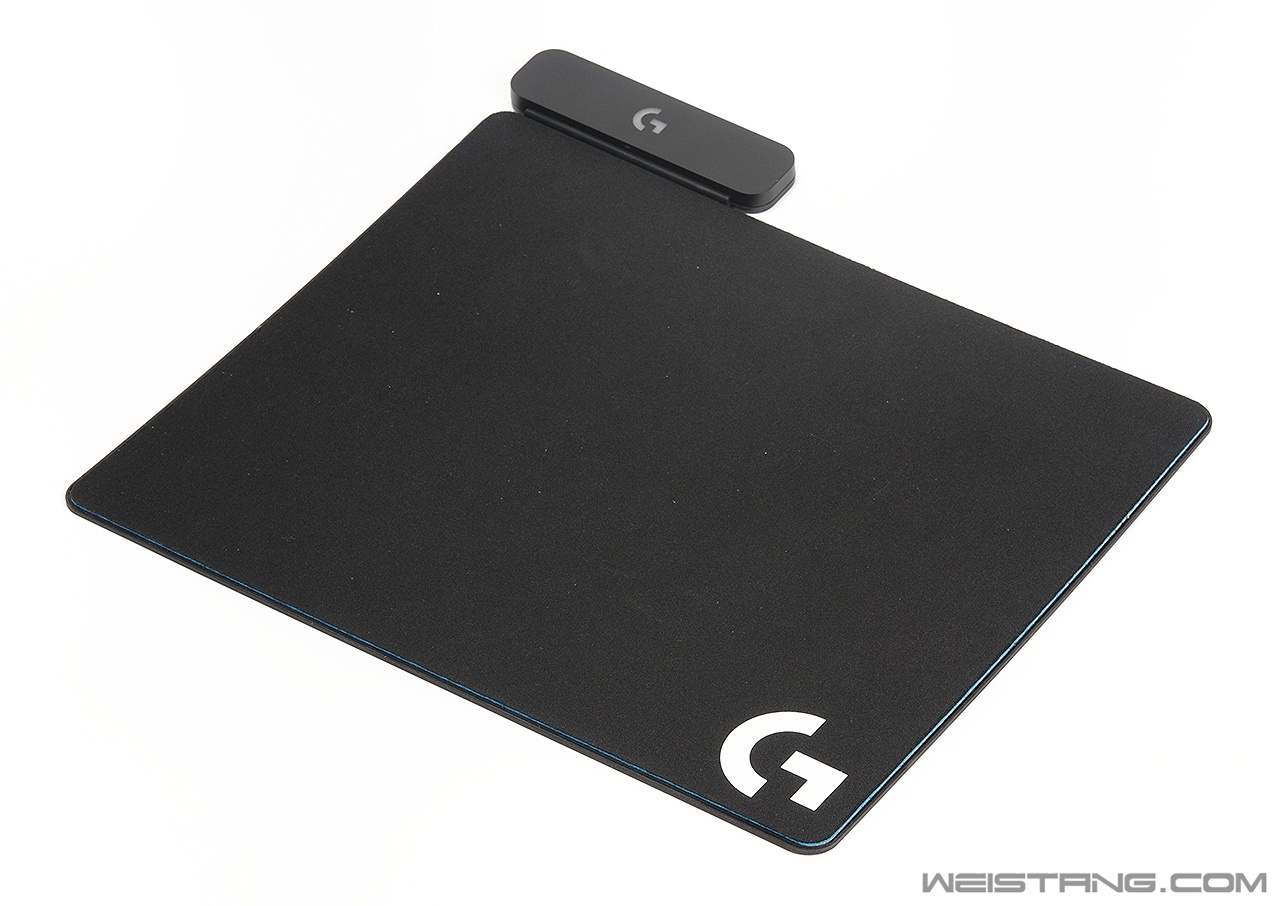

POWERPLAY充电板
背面
POWERPLAY充电板两面都是防滑胶，其中正面的阻尼系数较高的防滑胶，而背面则是与MX Master后壳类肤胶类似的材料，其中这两面夹层内部是通电线圈，这个充电板是有一定韧性的，其实本身平整性表现就有点问题，所以放在桌面上需要一定时间才能完全与桌面贴合。这个充电板是不能直接充当鼠标垫的，因为表面阻尼度太高了。包括主控以及LIGHTSPEED无线接收器和电磁共振线圈控制电路都在顶部的盒子里，这个盒子在长时间工作会发热，发热位置主要在电磁共振线圈控制电路的部分，后面会有拆解。

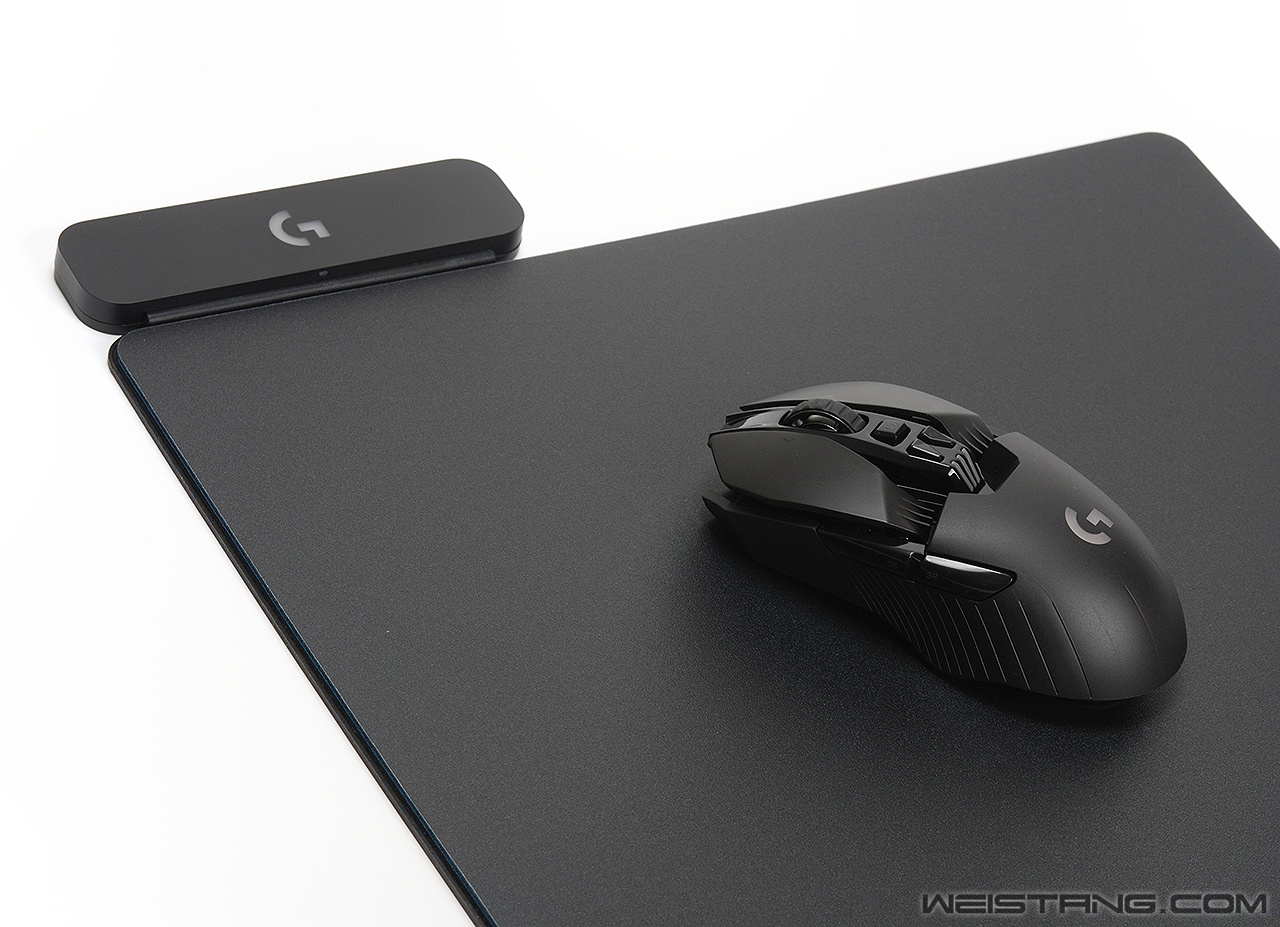

搭配塑脂垫子
搭配布制硬垫

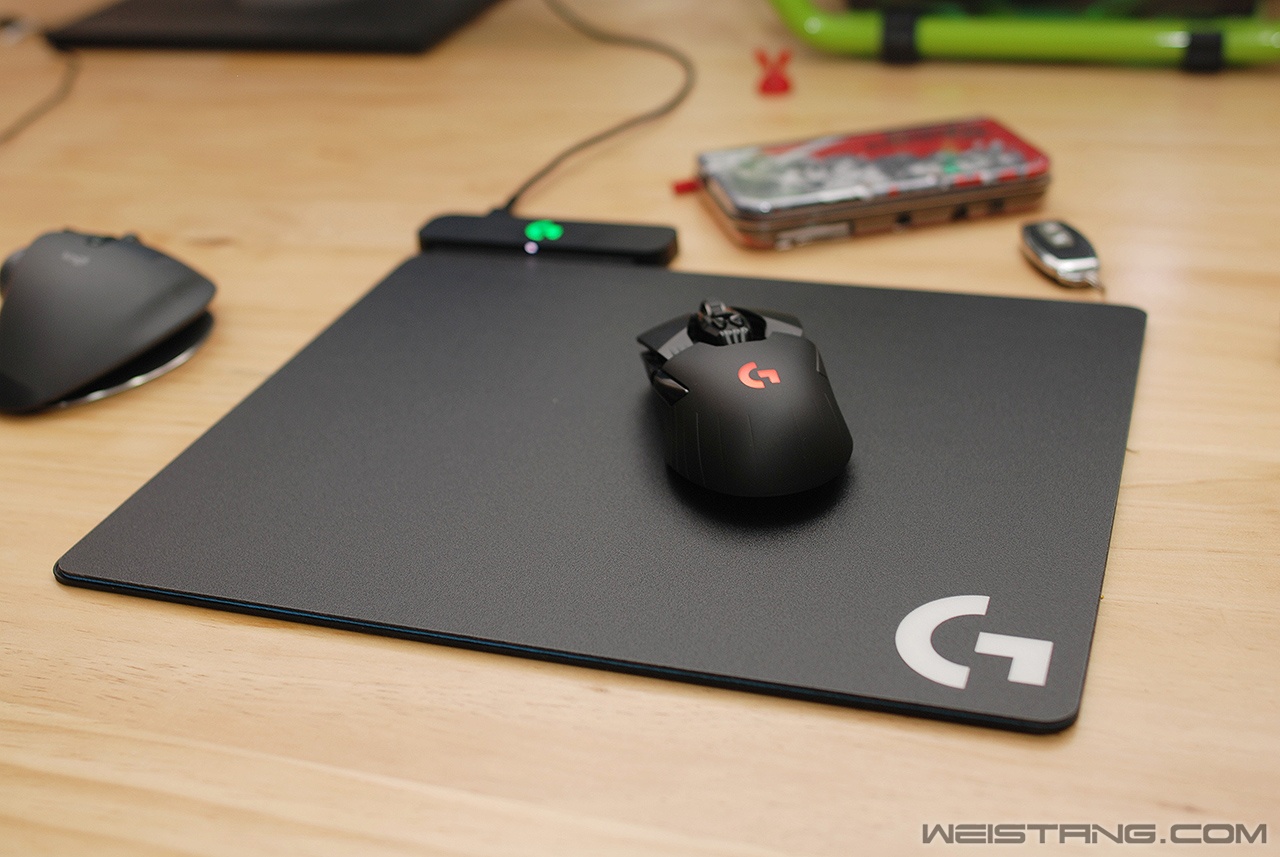

整体

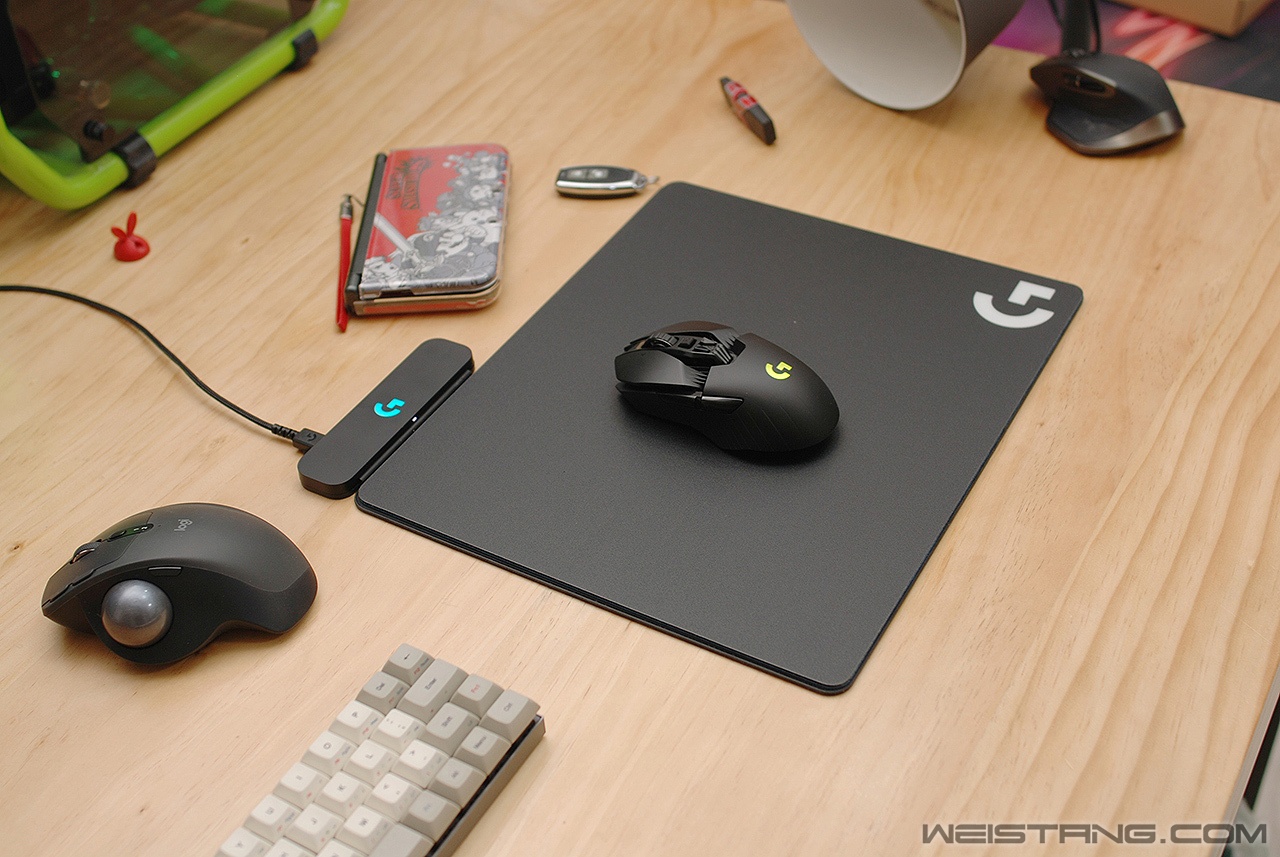

整体

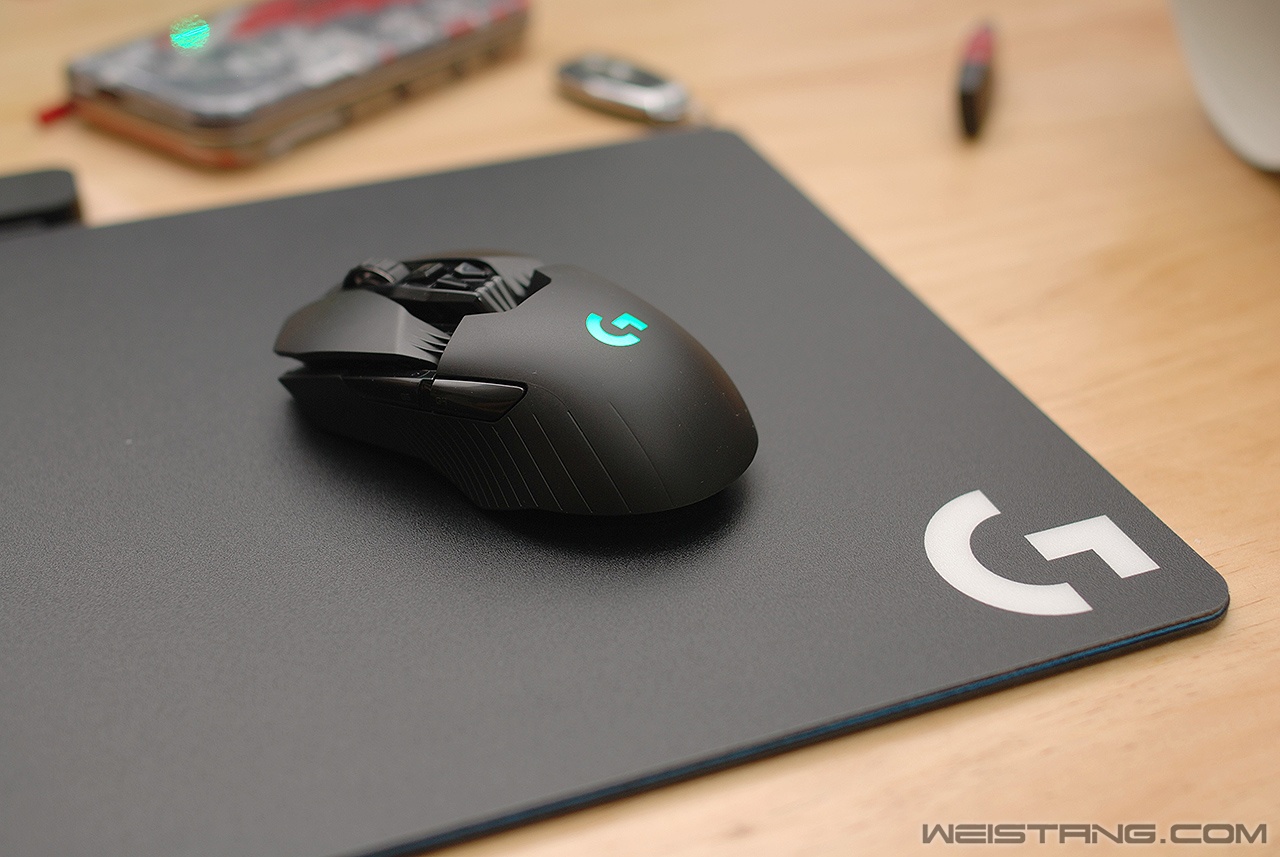

整体
整体
搭配布制硬垫的话鼠标顺滑度表现一般，明显不如搭配塑脂垫子的水平，完全两种顺滑度，没有可比性。我们注意到这两张垫子并不大，但是右下角的logo都特别大，其实罗技在这个设计有点故意的小心思，因为这个位置是充电线圈覆盖不到的，鼠标如果移动到logo上面的话是没办法充电的，根据一般用户使用习惯这个位置也是比较容易停留的，所以在这里放个logo暗示一下使用者。
搭配破坏王巨蚁2垫子 尺寸不能完全对上但是可以实现POWERPLAY无线充电
附赠的POWERCORE无线充电接收器
背面是两个磁铁充电电极
刚好按照方向对应G903后部的两个磁极
安装好
橙色和灰色部分是POWERCORE有效充电的区域
大家可以脑补一下鼠标的大概位置，这个区域设计也是有考虑的，尽管不能覆盖全部的垫子，但是正常使用鼠标移动都会覆盖到这个有效充电区域，但比如下列情况就不能进行充电了。
不能充电
不能充电（POWERPLAY工作指示灯亮 但实际上没充电）
不能充电
不能充电
不能充电
细节
如果你有多个安装POWERCORE的G903的话 那么可以实现同时充电
LIGHTSPEED无线接收器内置在了顶部的模块内 PCB天线在最左侧
特写
控制电路模块部分
来说一下这个部分，这个部分与充电板主体是通过韧性很高的胶皮连接，其中有效的排线不到1cm宽度，而且是完全的铜片插排，外面有强化线皮包裹，所以这个部分大家不用特别担心会折弯坏掉，不过也不要太大力去弯这个部分。这个位置在长时间充电的时候会发热，就是在透光logo右侧的位置。
控制电路模块部分背面
下面是布垫的防滑背胶 上面是硬垫的防滑背胶
下面是布垫的防滑背胶 上面是硬垫的防滑背胶

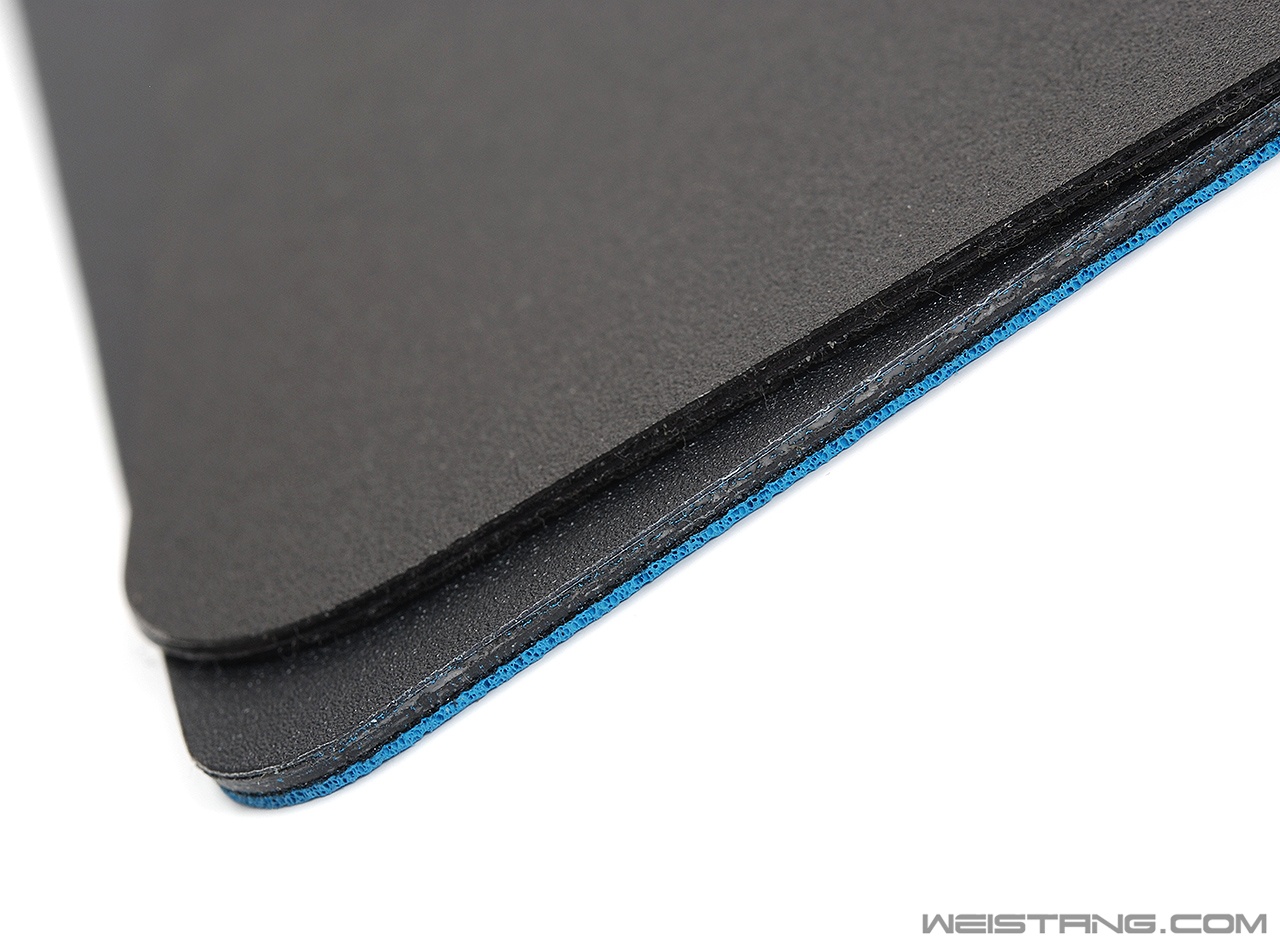

硬垫搭配POWERPLAY充电板特写 其实算上公差的话厚度绝对超过2mm了 也就是说整体垫子厚度接近5mm了

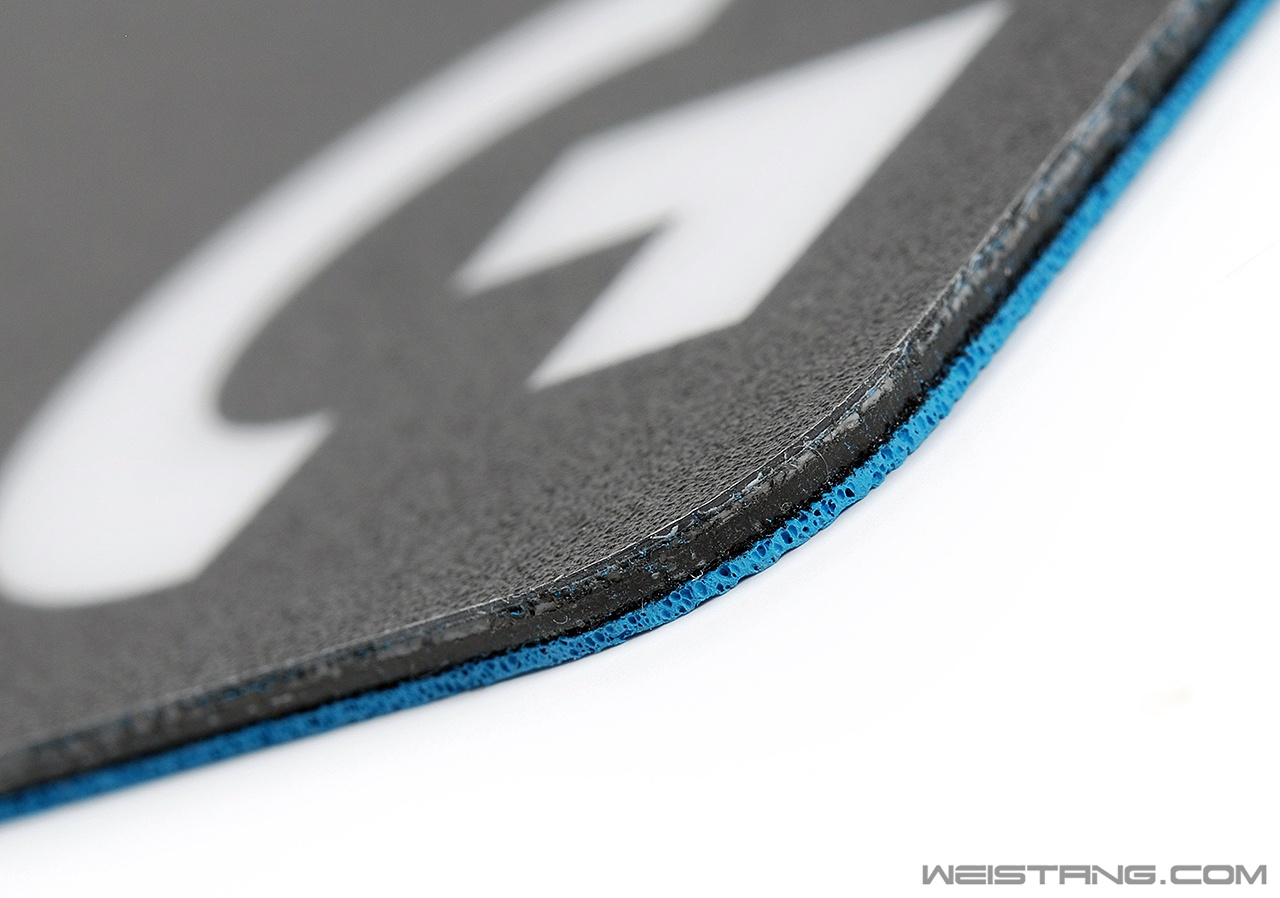

自带硬垫特写 基本有三层

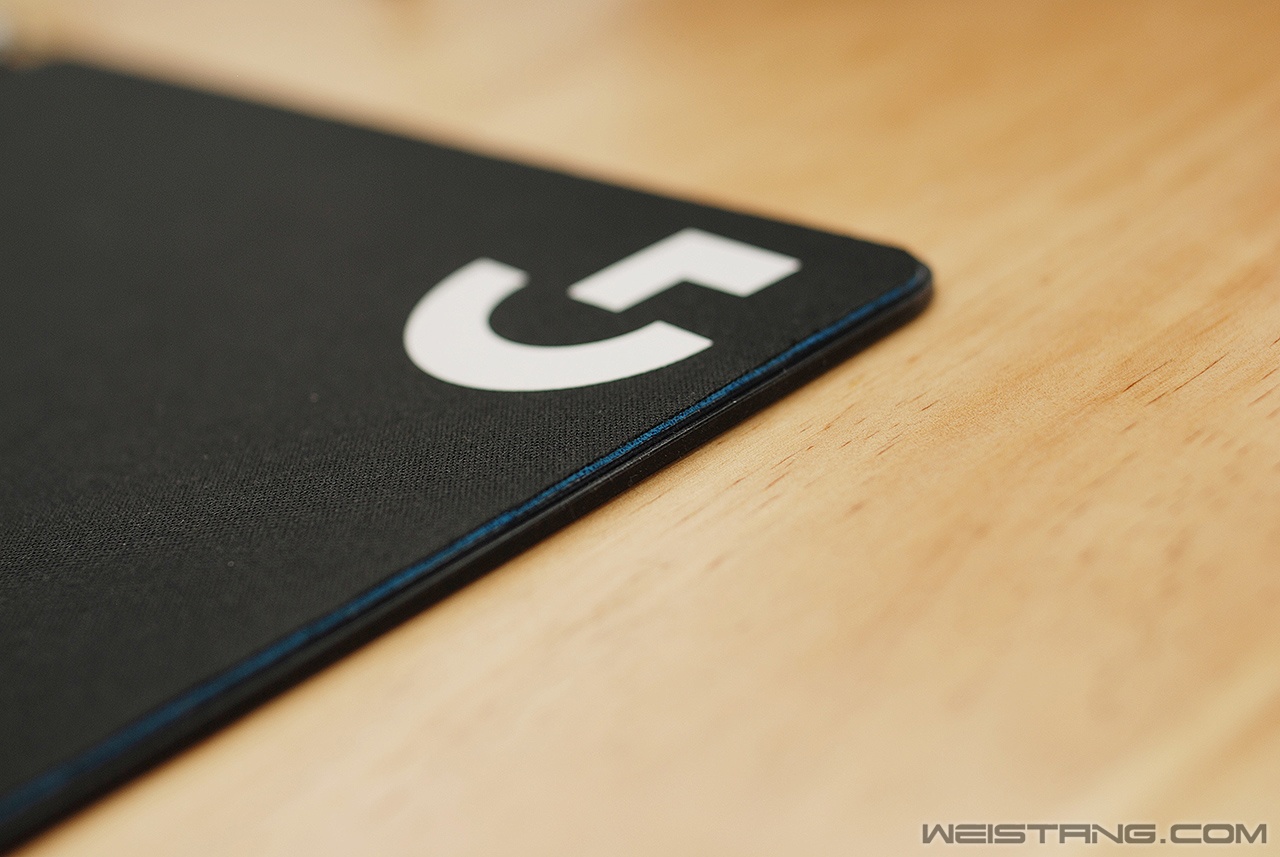

自带硬垫特写
自带硬垫对比Razer破坏王巨蚁2侧面
自带硬垫对比Razer破坏王巨蚁2表面

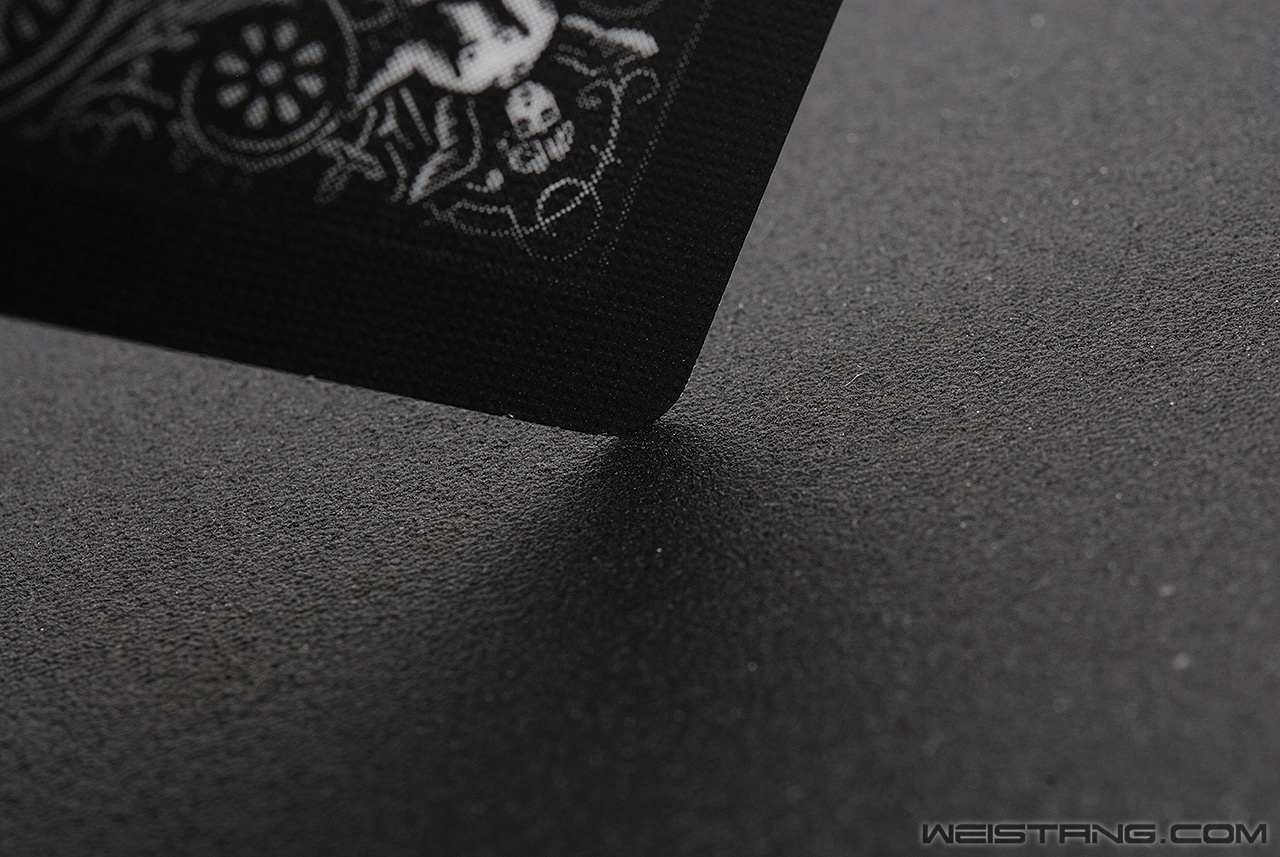

Razer破坏王巨蚁2表面

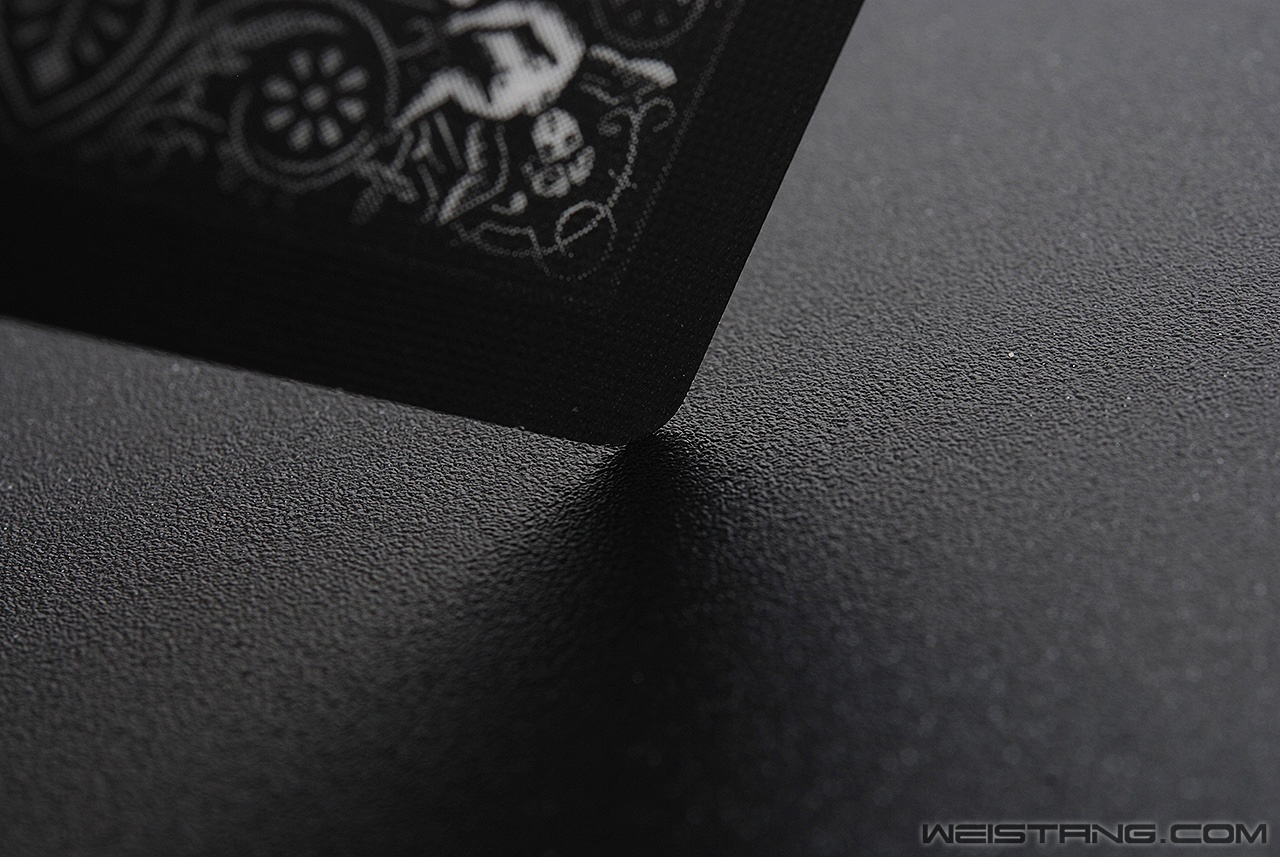

罗技POWERPLAY自带的硬垫表面
拆解
罗技POWERPLAY电路部分全部都在前部的这个模块内，我们拆开来看一下内部结构是什么样子的。

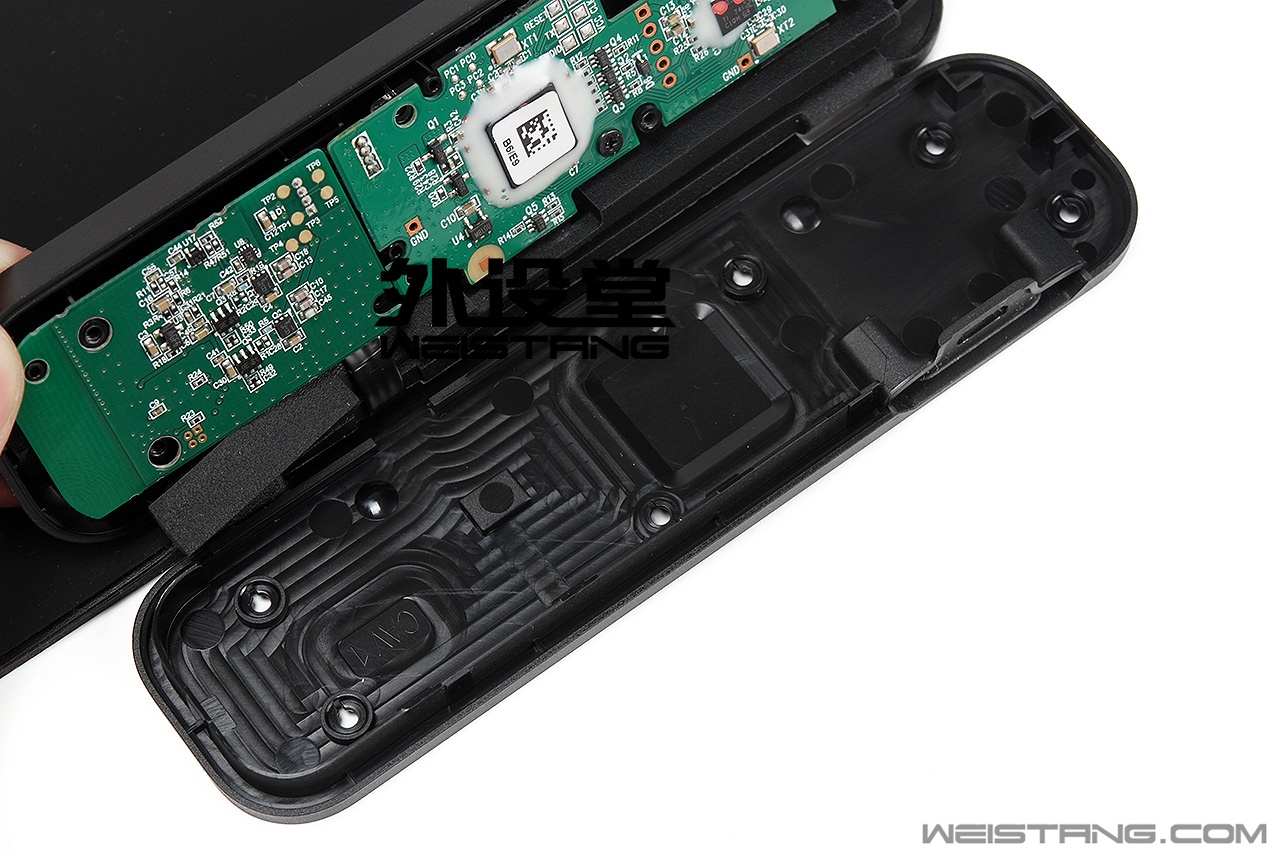

能看到外壳内部模具的一些制造痕迹
上壳特写
上下外壳内部 模具精度非常高 能看到与充电板连接部分的加厚胶垫做保护
连接线圈的插接排线
排线插头背面 注意到一共反正四根线
主PCB正面
PCB是分两个部分，这两部分PCB是通过插针排线连接，左边是电磁共振控制电路所在的PCB，右边比较大的这部分PCB是主控以及LIGHTSPEED无线电路所在的部分，右边射频IC和主控芯片部分都有白色的电子胶保护。
主PCB背面
主PCB背面能看到电磁共振控制电路部分，振荡电路是两个电感线圈直接连接到排插。控制芯片上面是整体的供电输入电路，这个部分设计难度就是如何优化电路实现高效输出以及最快的电磁场耦合。
主控IC为意法半导体的STM32L100
德仪的CC2544 2.4G无线收发器MCU 这个型号规格比G903上的CC2543还要高
nRF51822 整合蓝牙与2.4G射频电路的SoC芯片
这个nRF51822芯片提供了与接收端也就是POWERCORE来进行对码配对芯片，也就是说不是什么方案都能与这套POWERPLAY进行充电的，因为支持Bluetooth Smart连接功能，所以搭配无线功率发热电路可以实现无线充电的智能控制和配对，其实基于nRF51822方案的磁共振无线充电方案早在2015年就有成型方案了，这也是nRF51822的可靠之处，同时也通过了A4WP无线充电联盟的规范化认证。
实拍&界面

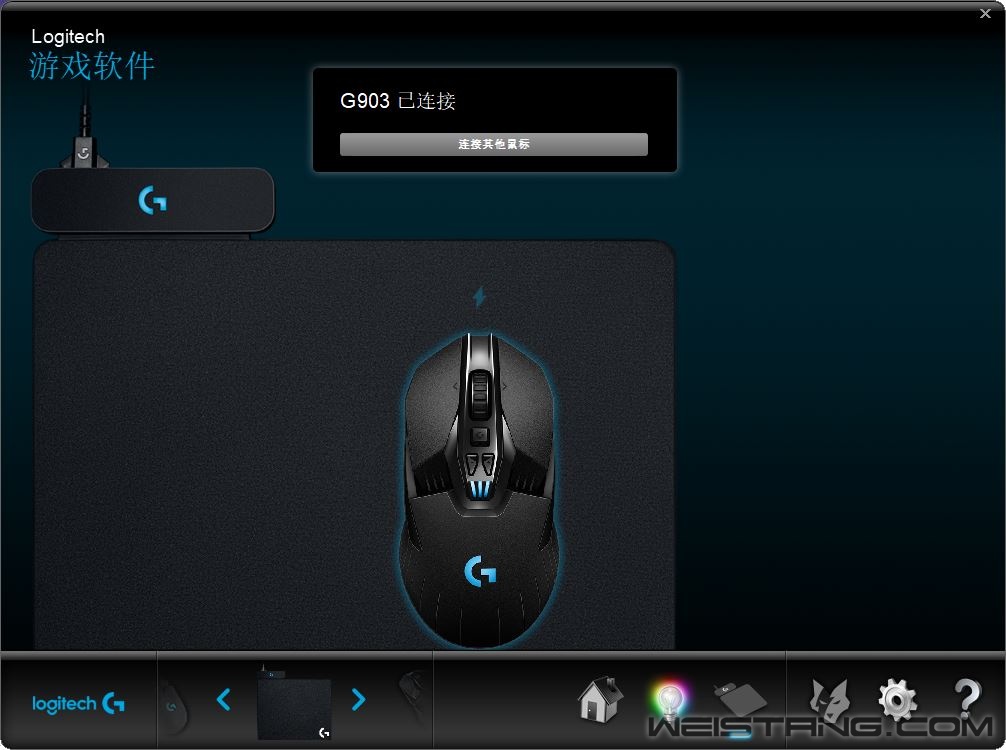

POWERPLAY的LIGHTSPEED配对很简单 开关一下鼠标电源就好了 但只能连接一个设备
可以调光 这个说实话我建议大家关掉
是否能充进去电最终以软件界面充电状态为准
冲到95%左右的时候POWERPLAY就会进入到待命状态
这个待命状态指的是对应接近满电的POWERCORE设备，如果你还有其他的设备还可以继续充电。
长时间充电POWERPLAY控制模块部分发热量明显 主要是磁共振发射电路的电感热量较高
POWERCORE温度也会增加
带着垫子也都会有一定暖手功能了
这算是隐形福利么？POWERPLAY带暖手宝功能！
最高有效充电高度 这样也是可以的 但是充电效率会有折扣
总结
结尾我们长话短说，罗技拿出了这一套POWERPLAY无线充电系统可以实现用户在日常游戏或使用中不用接线充电的麻烦了，同时对电池的保护也有可靠的算法，至于充电效率，我只能说比较低，特别是你开灯静止的时候，基本上12个小时能冲进去10%就不错了，所以这套系统相互依赖度很高，不管你剩多少电，只要在这套POWERPLAY平台上的有效区域放着就可以充电，不用在意鼠标是否会没电而不工作。当然，这套POWERPLAY也是有些问题的，比如有好多位置是不能充电的，所以就算你放也要放在一个有效的位置上面，同时垫子扩展也有很大的局限性，罗技是不会开放这个技术给其他厂商的。
最后说到鼠标，如果是G903的话，这套平台可能会让你用的不爽，因为加起来将近1998元的价格，买来一只按键晃动明显的鼠标，就算是否能无线充电我觉得已经不重要了，因为按键体验都是有很大折扣的。G903推出后的好处就是二手G900价格开始崩盘了，至于是两只G900换着用，还是这套POWERPLAY搭配G903就看各位的了！

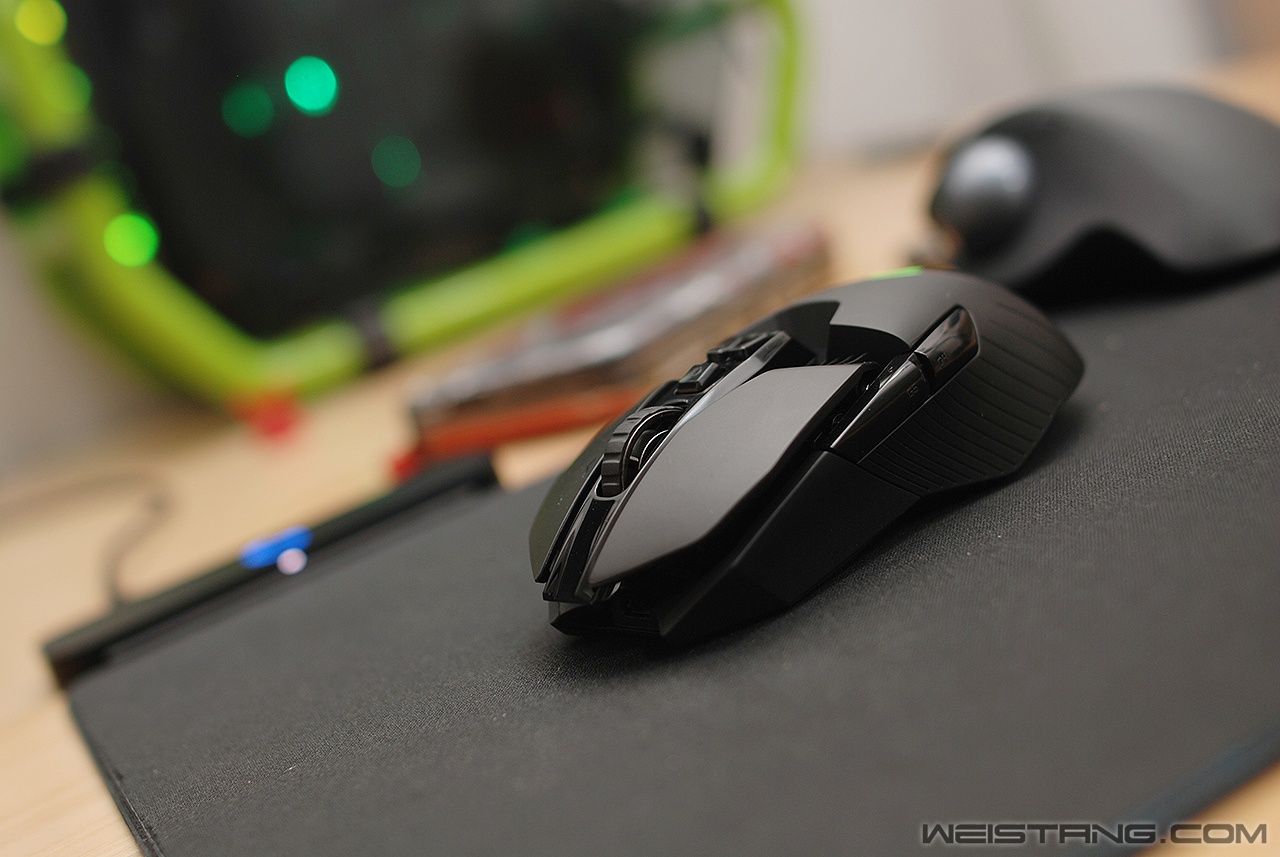

罗技POWERPLAY无线充电系统+G903无线游戏鼠标
罗技POWERPLAY无线充电系统电压特性讨论
优点：
1、可以实现独立设备匹配无线充电；
2、整合了LIGHTSPEED无线接收器；
不足：
1、存在不小的充电盲区；
2、搭配鼠标垫局限性大；
3、附带的布垫质量一般；
|
