[机箱] Sorry,个头虽小,但是照样为所欲为---立人 M1766-I7S65T1入手体验

[复制链接]
发表于 2017-10-26 11:59 | 显示全部楼层 |阅读模式
本帖最后由 damao0202 于 2017-10-27 17:34 编辑

Sorry,个头虽小,但是照样为所欲为---立人 M1766-I7S65T1入手体验

一直想在城里面房子装一台主机以便办公上网之用,但是家里面的那位一直不同意将那么大的机箱放在房间里面,没有办法观察了一圈之后入手了立人的T1迷你电脑主机,这样即可以让自己能在城里面工作,又能达到家人的要求。



MINICASE T1主机正面特写,正面十分的简洁,双USB 2.0 接口中间设计了前置音频输出、入接口,按钮部分只设计了一个开机键,旁边则一个小小的硬盘工作指示灯。整机命名方式是是机箱+CPU型号,机箱的命名是机箱兼容板型+机箱高度来命名的。M1766-I7S65T1是兼容17*17主板,机箱高度是66CM ,装的是I7-6500U的CPU

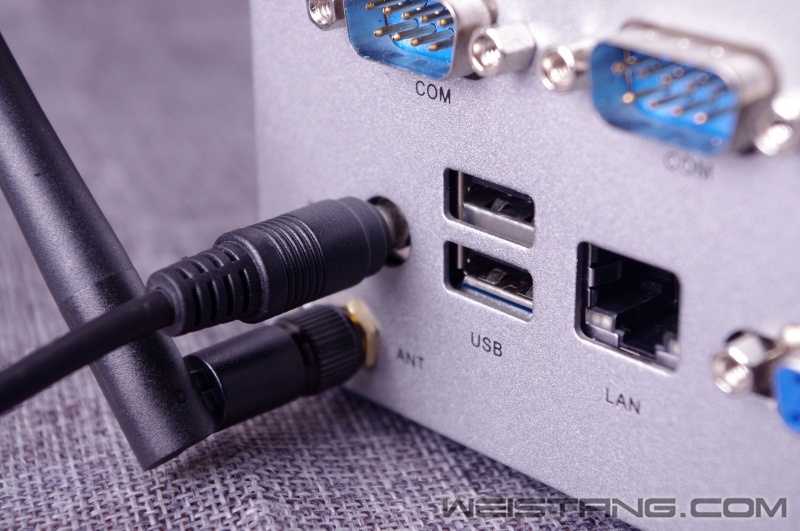

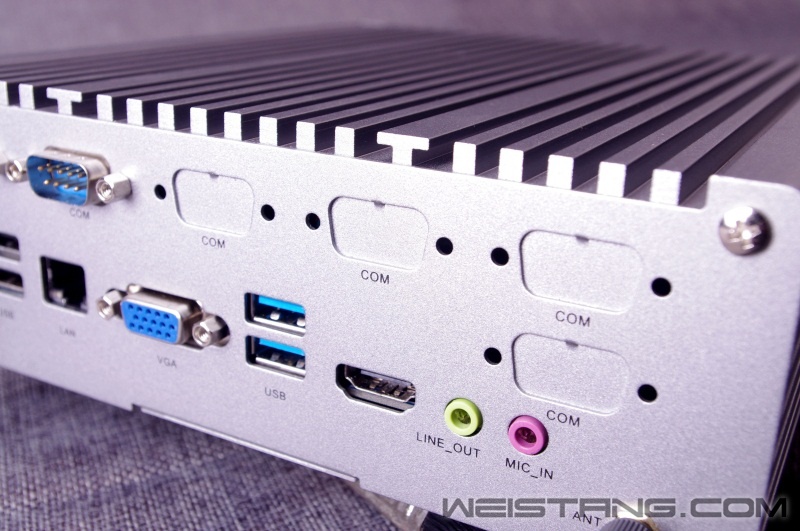

主机背面接口特写。除了常用的接口以外还集成了无线网卡的天线,及多个扩展串口数据备用接口。尤其是做为一台迷你电脑,更可以看做是一个工控主机,除原带有两个口串行接口以外更预留了四个串口扩展口。并且主机视频接口部分采用:VGA + HDMI 双接口设计,除了兼顾新旧款显示器以外,并且可以组成双屏显示办公,提高办公效率。如果做为一台售客户机也可里面双屏显示,方便收银与顾客观看。


主机集成了无线功能 ,采用可拆卸式无线天线。

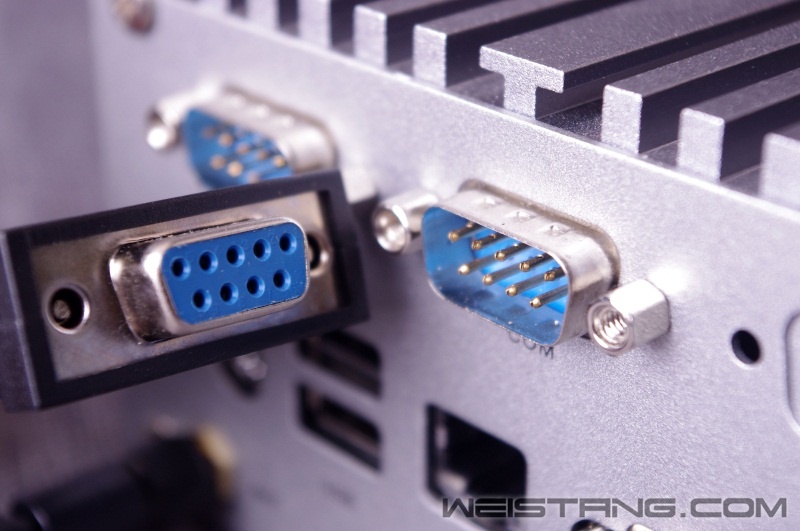

9针串行接口特写。


串行接口虽然已经应用的很少了,但是在一些特定的设备还是有相当的应用的。

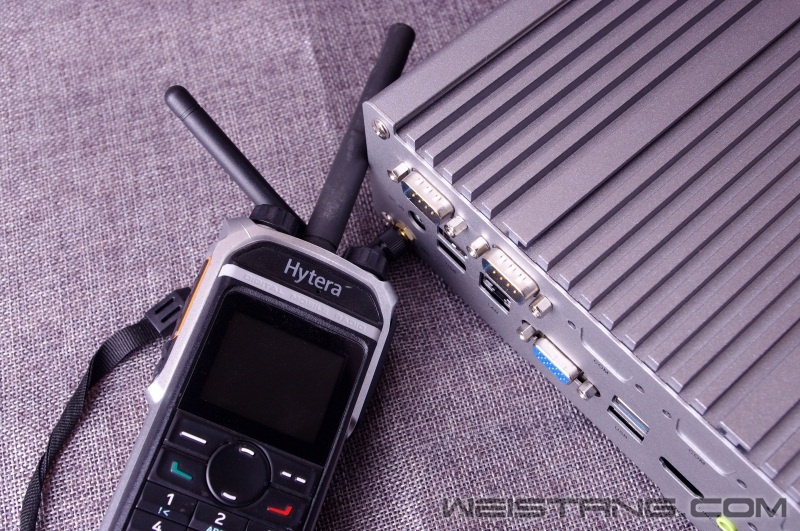

比如对讲机的写码功能,虽然新型数字对讲机已经实现键盘直接写码了,但是专业模拟对讲机还是需要串口线进行写码的。


通过扩展除了原机的2个串口之外,额外还可以再增加四个串口。


拆开机箱十分的方便使用:花型 T15 扳手拧开前面板的四颗螺丝和用十字螺丝刀拧开后部及底的螺丝就可以了。


机箱底部特写,除了螺丝孔之外,通过相应的挂架配合还可以将小机箱进行壁挂应用和扩展固态硬盘的扩展。

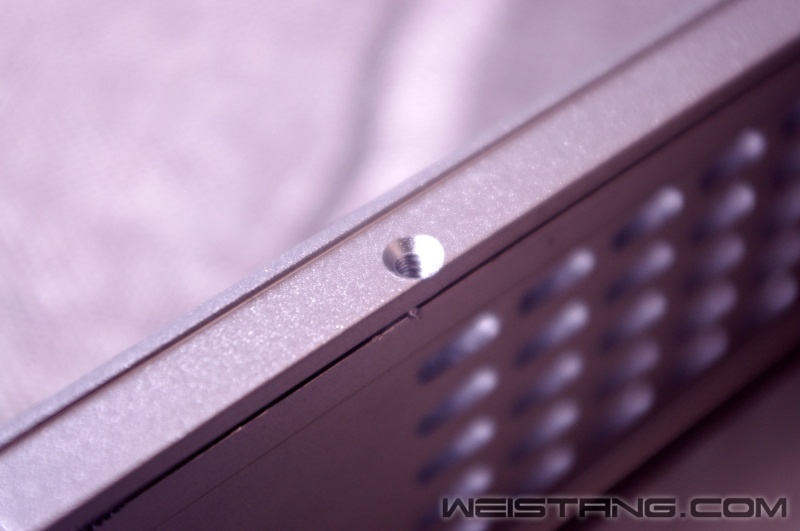

全铝合金外壳,螺丝孔位特写。

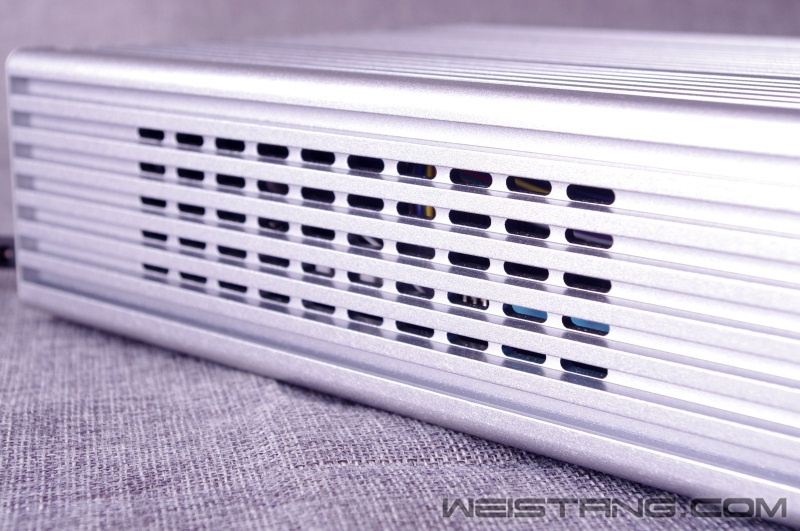

整体散热风道采用一进一出,左右方向流向。


立人 M1766-I7S65T1 整体尺寸:166*215*198mm,这样的尺寸与一台常见的上网体积相当。标准是以兼容主板的尺寸,总计兼容17*1712*1210*10,三种机箱,每种机箱再搭配各对应的主板,可以形成不同体系的准系统型号:mini-ITX , NANO, NUC。

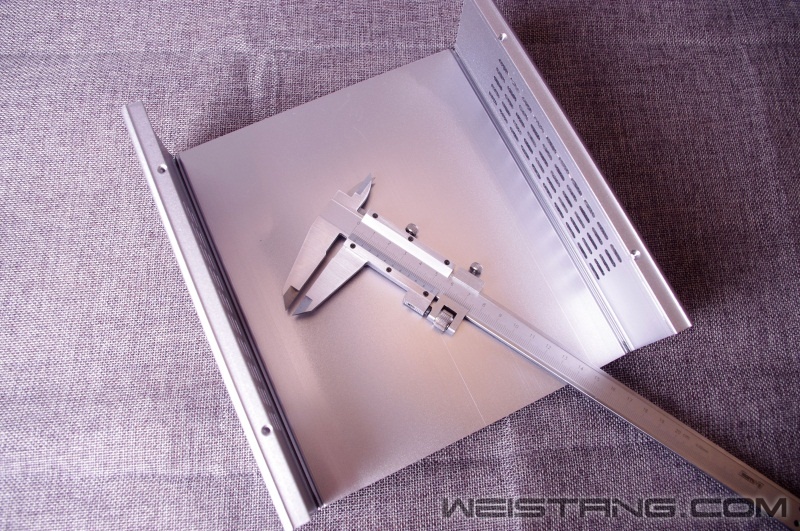

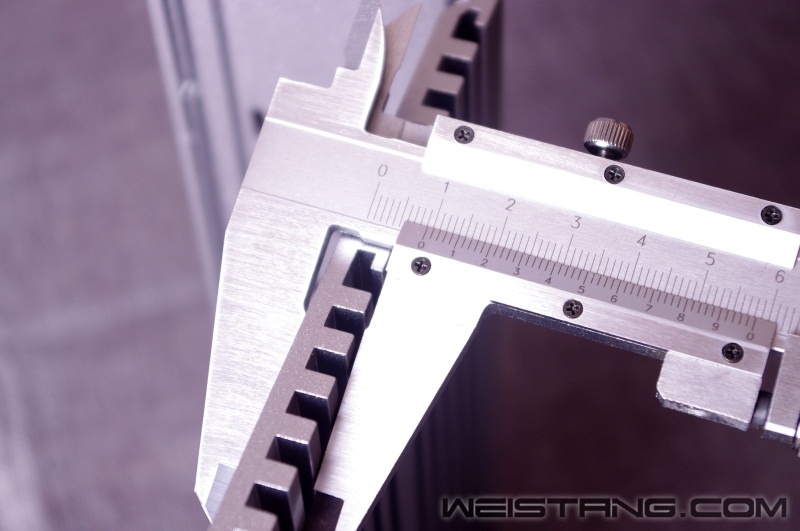

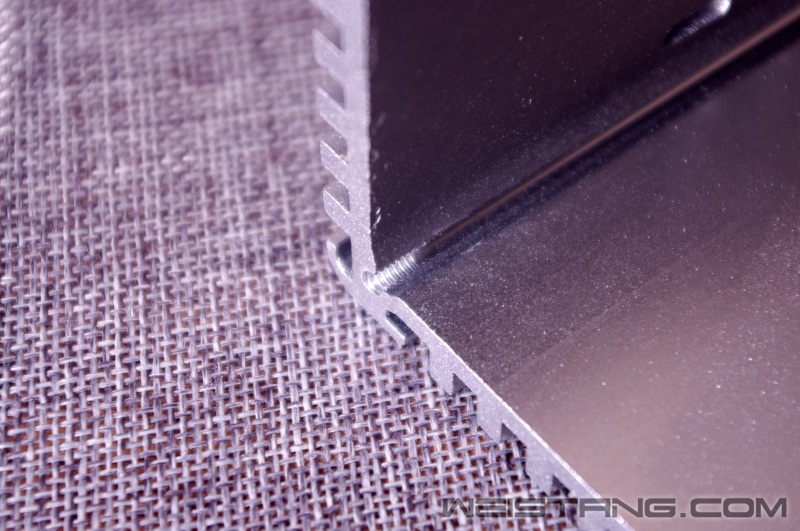

9mm的外壳厚度除了增加机体的稳定性以外,全铝合金的构造能更在最短的时候内进行热量的传导加弱散热。


前面板相通较ATX机箱来说小了些,4mm厚度却一点也小。

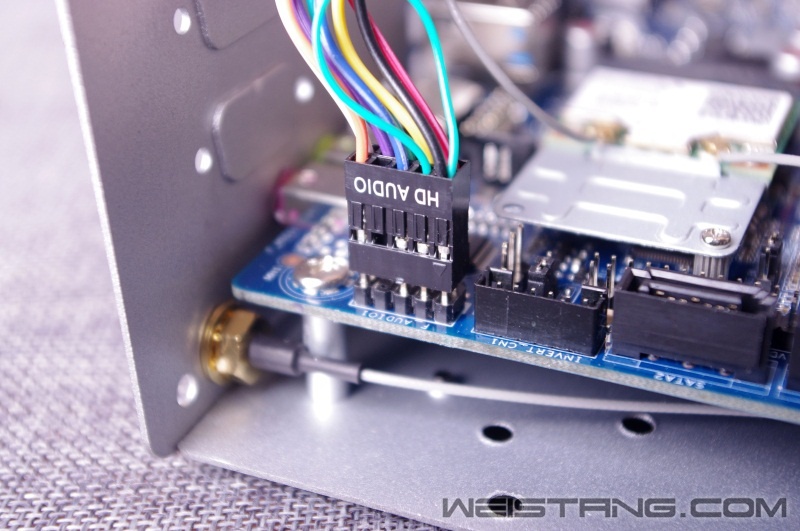

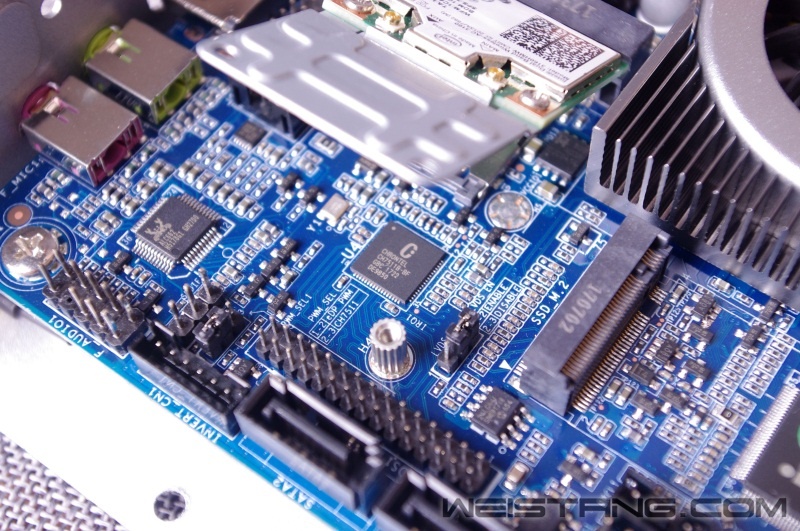

拆开后的整体特写,MINI主机虽小,但是功能具全。

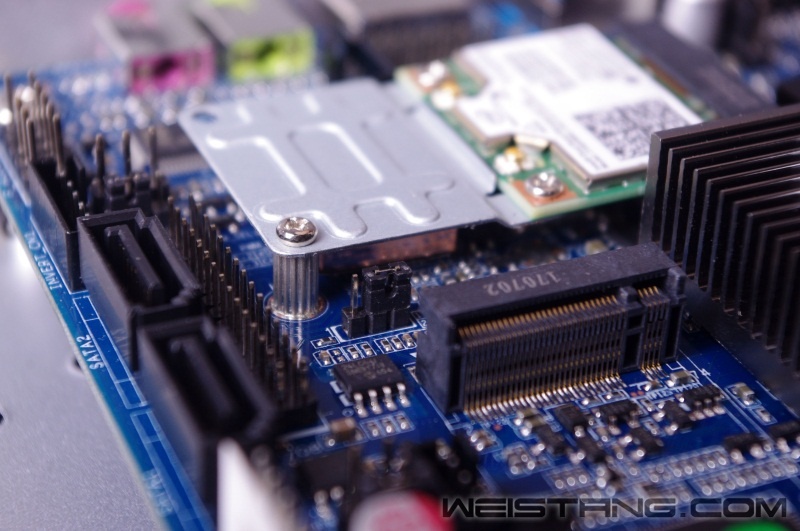

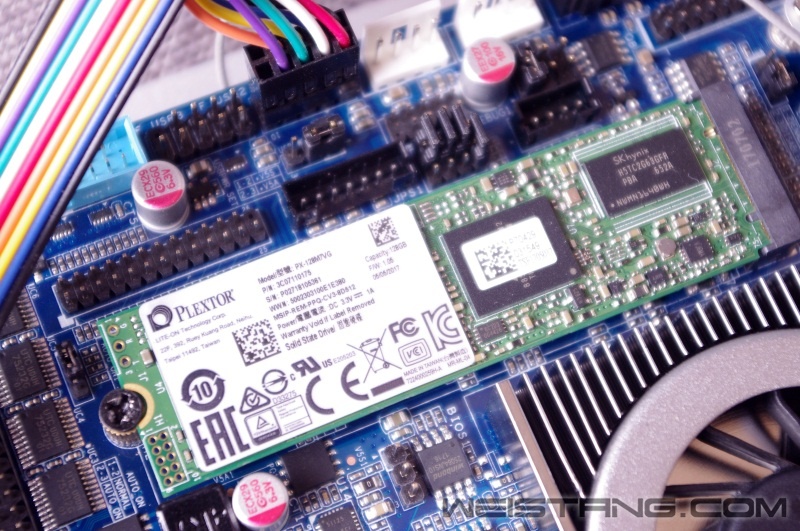

因为考虑到了后期的扩展应用,并且主机已经集成了M.2 NVME SSD接口,所以还是选用了M.2接口的固态硬盘。


最近内存价格见涨 也只能来根4G内存了,日常的应用也是够了。既然是迷你主机,所以支持的内存接口类型也是:DDR4L 2133。


主机集成了AC-3160无线网卡支持802.11ac,a/b/g, n传输标准,当需要将主机安装到有线无法到达的地方的时候可以使用无用网端进行通信。并且即使隔堵墙也能保持在150M的传输速度。


网卡芯片需要做视频及语音等大量信息的处理,尤其在下载的时候,更需要做大量的信息交换处理;供电管等这些都是。。。。反正是能粘上的都粘个遍就行了。


有空间的地方看准“个头较大”的芯片。


直接粘上去。来一个。


不仅加强的散热也不影响机器。

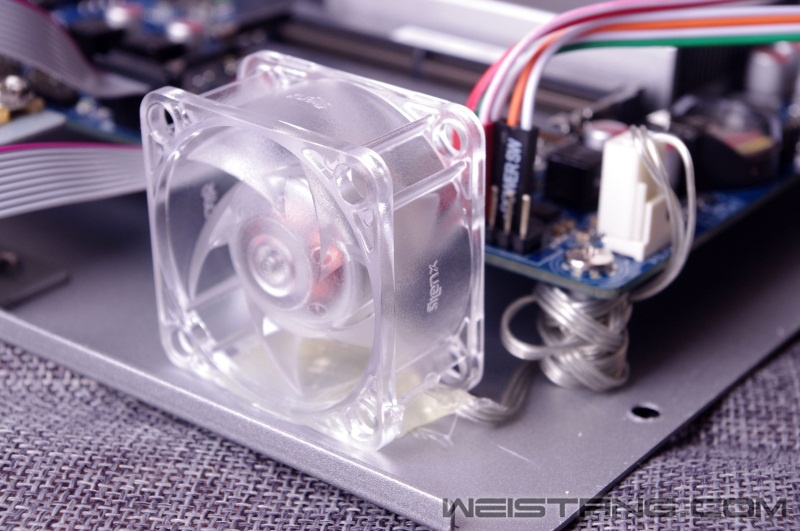

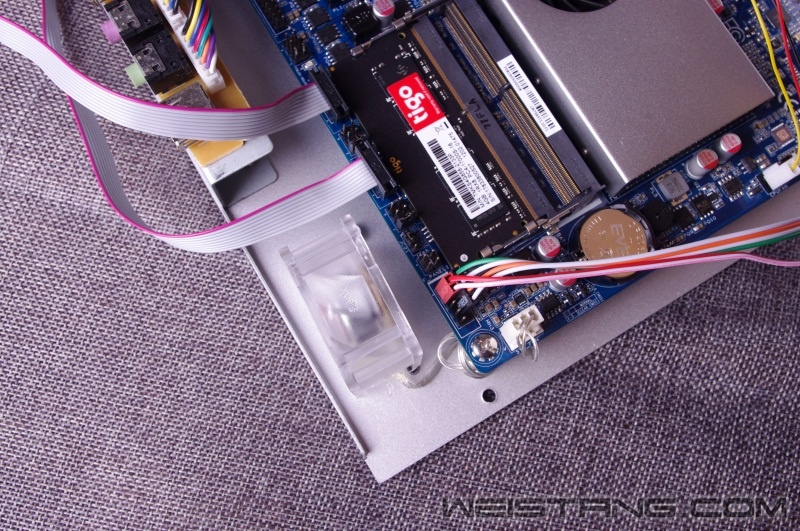

除了散热片弄个20*40mm 的水晶小风扇对内存及主板底进行辅助散热。


虽然风量不一定大,但是毕竟有风啊,并且加强对主板背面与机箱底部空间散热。



随机附件盒中的配件也十分的简单。虽然只是一台小主机,但是相应的数据及转接线也是配置到位。

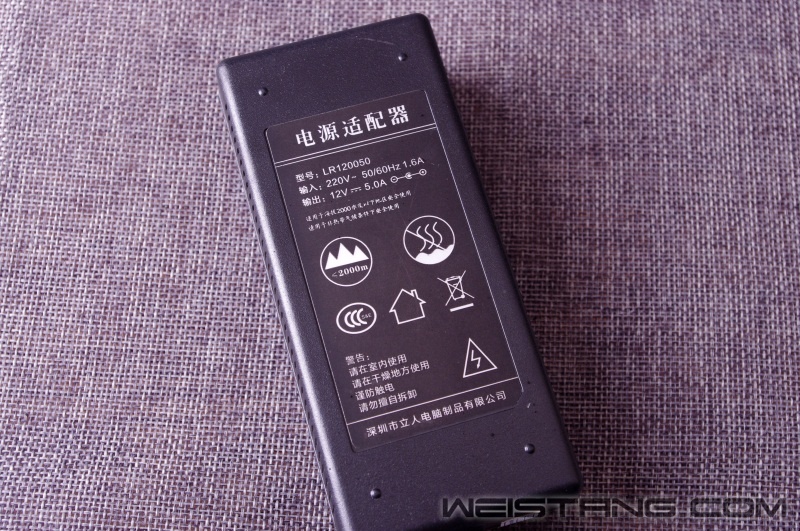

MINI主机一般采用电源适配器供电就足够了。随机配备的采用 220V市电输入转换后12V 5.0A直流输出。

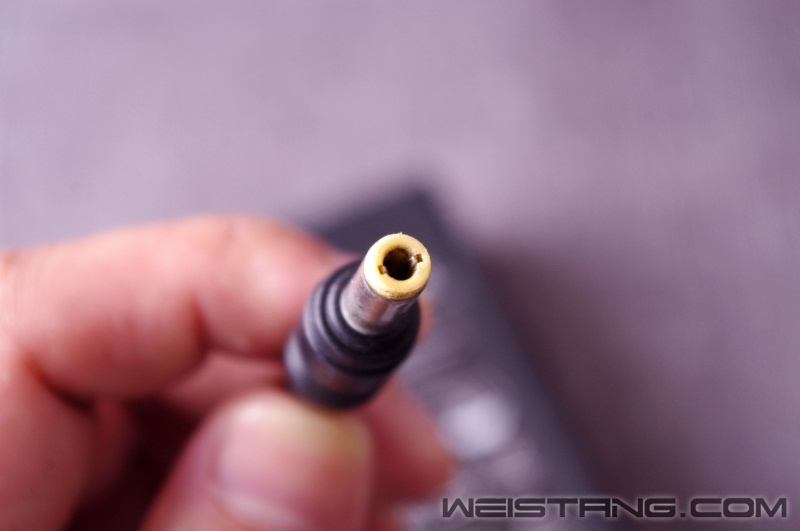

电源插头特写,与常见的监控摄像头12V供电接头是通用的。


插上电源接头就可以准备开机了。

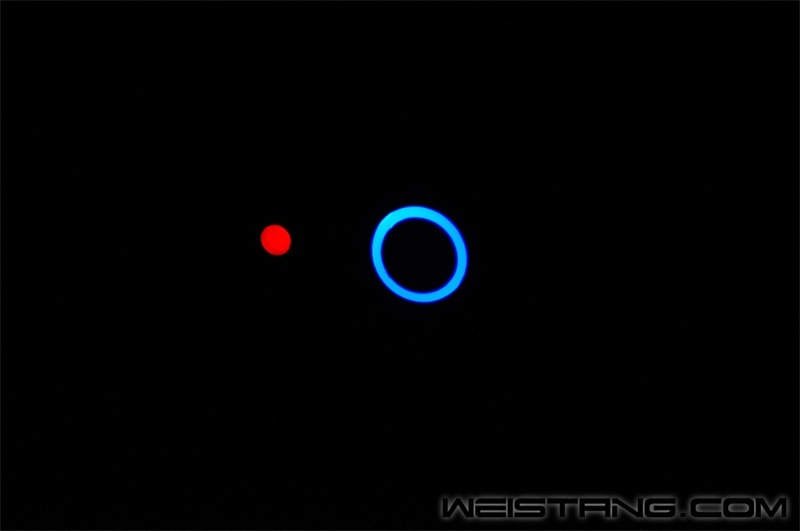

为了不触发误碰操作整体只设计了一个电源开关。不像现在主流的台式机讲究RGB灯效,立人MINI电脑的唯一发光的就三个地方一个是后面网卡数据灯,另一个是主机前方的电源按扭的灯光及硬盘工作指示灯以外就没有再别的灯光了。整体十分的低调,不会生产过亮的灯光,对于办公喜欢安静的来说是一个十分理想的伙伴。

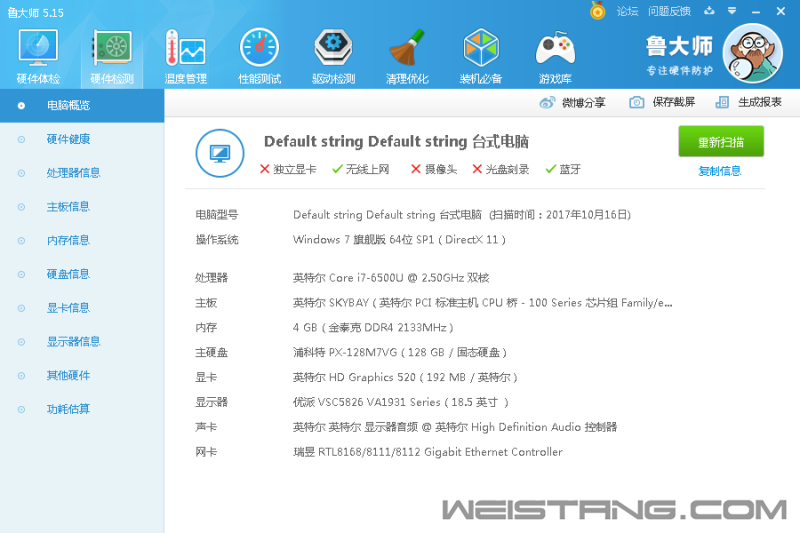

机器整体配置整体配置还算是跟的上主流。

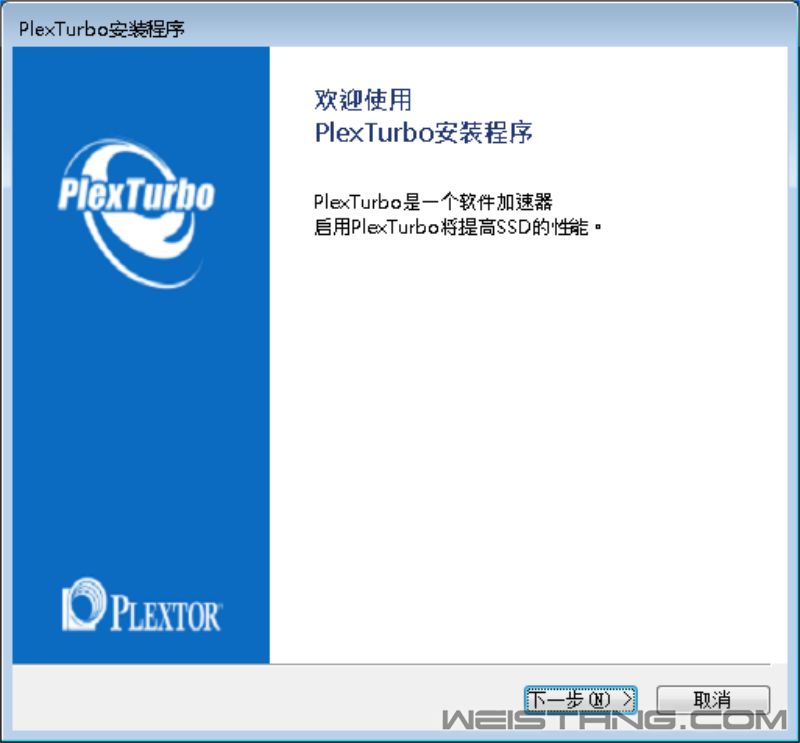

PLEXTRUBO软件十分的简单,一路“下一步”就行,参数设置数值一般不需要特别的调整,按系统的默认就行。

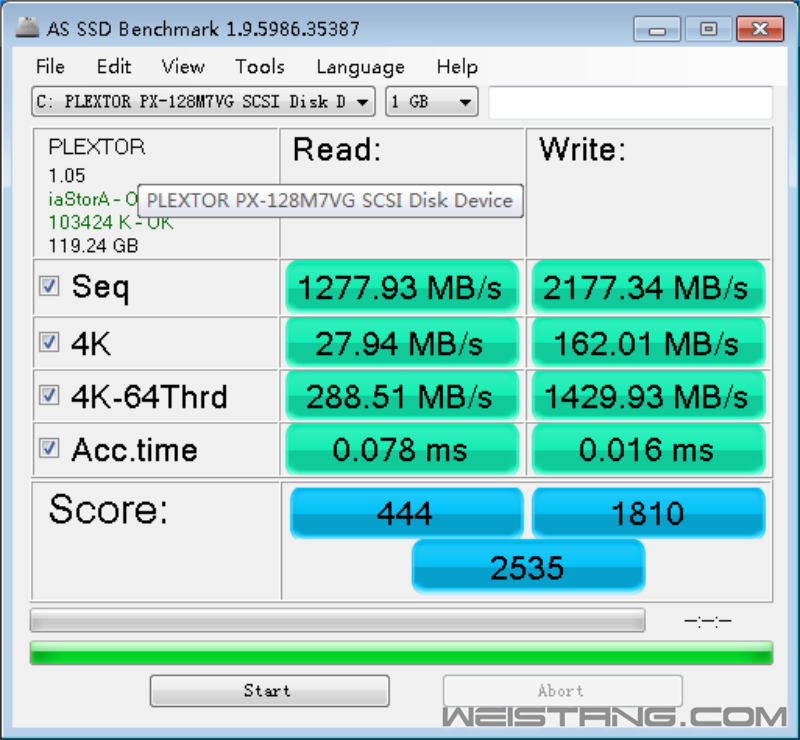

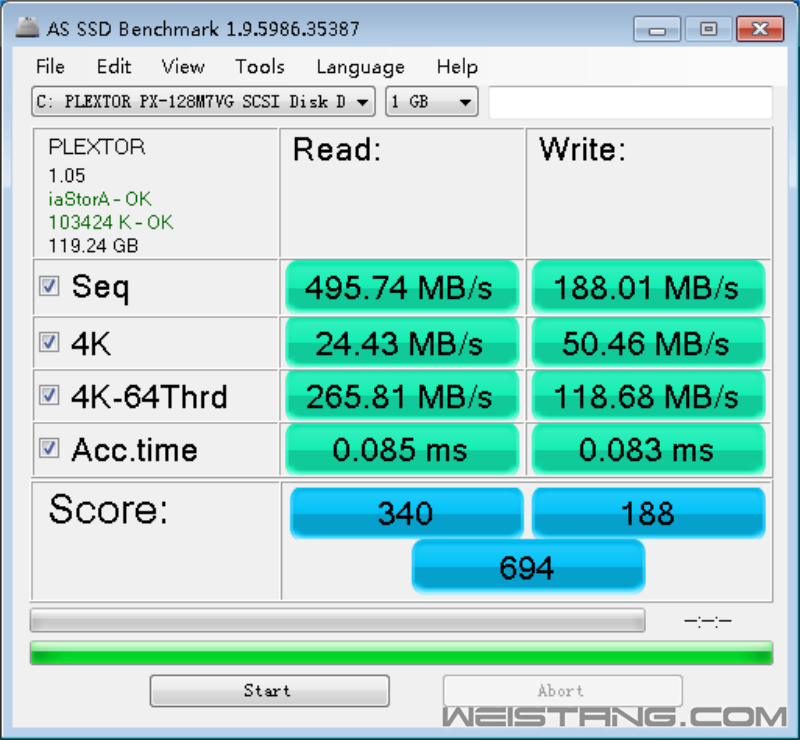

软件加速前后的对比可以看出速度前后对比强烈,速度提高不止一倍可言。

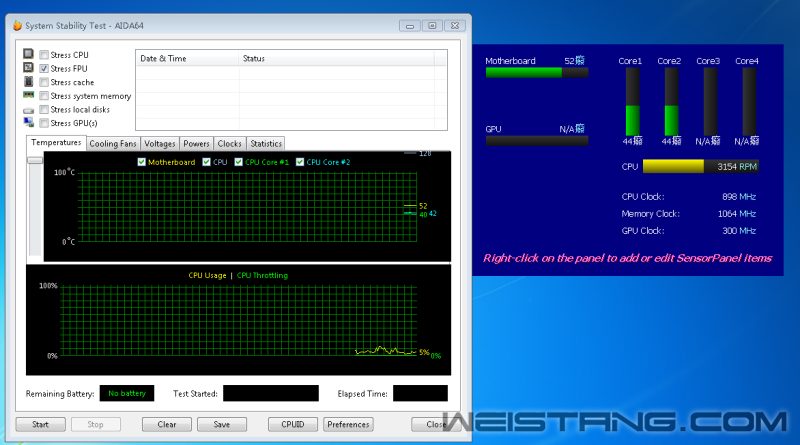

虽然福建的十月是夏秋转换的季节,虽然秋老虎还是挺厉害的,但是整体功耗加上外壳的导性温度方面还是表现不错。

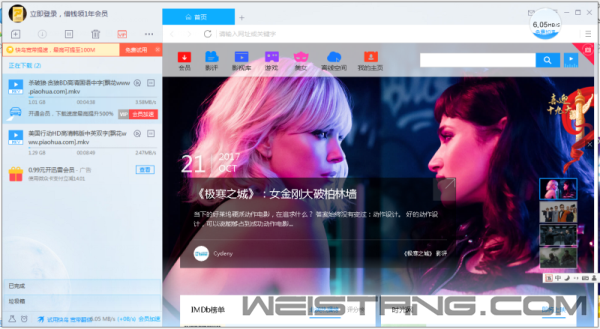

50兆带宽,NVMe SSD,不用来下些大片确实浪费了。


个体小巧,功能齐全,相对于普通台式电脑一开机实时功耗就大几十瓦的功耗,下载游戏最多也才二十瓦的功耗来说,开在那边几天下载电影倒是一个不错的选择,家里面前段时间从20兆升级到了50兆的带宽,这样的的速度可不能浪费了,挂机在那边出门回家就有大片可看了,在播放高清影片时,一点也不会卡顿,除了基本的VGA接口以外,HDMI接口的集成也可以将小巧的 MINI CASE主机暂时移装到大屏幕液晶电视上播放。


从待机到日常应用,1.10W---16.24W 这样的实时功耗表现相当的节能。


已经有很一段时间没有玩FPS游戏了。借于这次新入手的立人 M-1766 T1特地测试了一下在游戏方面的情况。对于CSOL2来说运行此游戏需要的NVIDIA Geforce FX5600 / ATI Radeon 9600显卡来说,虽然整体机只是一个APU集成的显卡,但是HD520的也不会高太多,但是对于自己常玩的游戏来说,整体还是可以的,在实际运用中画面确实有些卡,但是在50兆电信带宽的助力下还是表现可以的。


虽然整体在CSOL2运行下不敢说运行相当的相当的流畅,但是机器不足,战术来补,端把MG3站在远程来进行火力支援与补充还是不错的选择。自己开心就好。

虽然个头较小,但是普通台式电脑该有的功能也都一应俱全,并且功耗十分的低,长期挂机下载及长时间开机办公也不会产生过多的能耗。尤其是对于空间要求较高区域的应用更显得优势十分的明显。虽然不能支持独立显卡的扩展,但是常见的经典游戏还能体验一番,不管是家用还是商用是一款值得入手的机器。




评分

2

查看全部评分

发表于 2017-10-26 15:21 | 显示全部楼层
这类Thin-ITX不少都是对工控的,带com口可玩的更多了

点评

其实我还想他能带个并口会是极好。万一要接什么设备,现在这样的接口就少了,现在带COM的笔记本一台没有万元的是达不到的,要是到USB转并口的又感觉不方便和稳定。  详情 回复 发表于 2017-10-27 15:36
发表于 2017-10-26 18:17 | 显示全部楼层
我就看看
发表于 2017-10-26 20:44 | 显示全部楼层
放在电视旁边坐HTPC是不错的选择。

点评

是啊,孩子想看动物纪录片时搬到客厅接电视把下载好的影片给他看,然后晚上自己要用时再搬回书房又不占地方。  详情 回复 发表于 2017-10-27 15:37
发表于 2017-10-27 10:55 | 显示全部楼层
应该加个type-c的接口

点评

这个估计后续才会有吧,  详情 回复 发表于 2017-10-27 15:37
发表于 2017-10-27 11:21 | 显示全部楼层
我就看看
 楼主| 发表于 2017-10-27 15:36 | 显示全部楼层
大胖鸟 发表于 2017-10-26 15:21
这类Thin-ITX不少都是对工控的,带com口可玩的更多了

其实我还想他能带个并口会是极好。万一要接什么设备,现在这样的接口就少了,现在带COM的笔记本一台没有万元的是达不到的,要是到USB转并口的又感觉不方便和稳定。
 楼主| 发表于 2017-10-27 15:37 | 显示全部楼层
W.L.Troy 发表于 2017-10-26 20:44
放在电视旁边坐HTPC是不错的选择。

是啊,孩子想看动物纪录片时搬到客厅接电视把下载好的影片给他看,然后晚上自己要用时再搬回书房又不占地方。
 楼主| 发表于 2017-10-27 15:37 | 显示全部楼层
半自働 发表于 2017-10-27 10:55
应该加个type-c的接口

这个估计后续才会有吧,
发表于 2017-10-31 18:45 | 显示全部楼层
这个还真是不错 这个多少钱?
发表于 2017-11-1 03:54 | 显示全部楼层
携带方便
